AMZ101P24W01RDD คือจอ HMI อุตสาหกรรมขนาด 10.1 นิ้ว ความละเอียด 1024×600 ในซีรีส์ AMZ101P24 ของ Kinseal รหัสท้าย RDD หมายถึงพอร์ตซีเรียลคู่ที่เป็น RS485 ทั้งสองช่อง (COM1 และ COM2) จึงเหมาะกับงานที่ต้องเชื่อม Modbus RTU หลายเครือข่ายพร้อมกัน เช่น ต่อ PLC บนบัสหนึ่งและต่อชุดมิเตอร์หรือเซนเซอร์บนอีกบัสหนึ่ง โดยไม่ต้องใช้ตัวแยกสัญญาณเพิ่ม

สรุปสเปค AMZ101P24W01RDD Kinseal จอ HMI ทัชสกรีน 10.1 นิ้ว — AMZ101P24W01RDD Kinseal — จอ HMI ทัชสกรีน 10.1 นิ้ว จำหน่ายโดย VR Automation

สเปคเทคนิคหลัก AMZ101P24W01RDD

ตารางด้านล่างสรุปค่าทางเทคนิคของ AMZ101P24W01RDD ทั้งหมดตามที่ระบุในแค็ตตาล็อกผู้ผลิต (AMZ101P24 Series) ทุกค่าเป็นค่าที่ถอดจากเอกสารต้นทาง ไม่ได้ประมาณการ

รายการ	ค่าตามสเปค
หน้าจอแสดงผล	10.1″ TFT LCD
ความละเอียด	1024 × 600 พิกเซล
จำนวนสี	260K Colors
ความสว่าง	250 cd/m²
Backlight	LED ปรับความสว่างได้ อายุ 20,000 ชั่วโมง
ระบบสัมผัส	Resistive 4 สาย เกรดอุตสาหกรรม (ความแข็งผิว 4H) / สั่งทำ Capacitive ได้
CPU	32-bit ARM9 600 MHz + DDR 32 MB
หน่วยความจำ	128 Mbyte SPI NAND Flash
RTC / Buzzer	มี RTC ในตัว / มี Buzzer
เก็บข้อมูลเมื่อไฟดับ	รองรับ
พอร์ต USB	USB 2.0 Device × 1, USB 2.0 HOST × 1
วิธีดาวน์โหลดโปรแกรม	USB, USB Flash Drive, SD Card
พอร์ตสื่อสาร (รุ่น RDD)	ซีเรียลคู่ — COM1 RS485, COM2 RS485
กำลังไฟ	3.5 W
แรงดันไฟเลี้ยง	DC 10–30 V
ป้องกันไฟกระชาก	Surge ±2 KV
ทนไฟดับชั่วขณะ	< 5 ms
มาตรฐาน EMC	EN61000-6-2:2005, EN61000-6-4:2007 / EFT ±4KV / ESD สัมผัส ±8KV, อากาศ ±10KV
อุณหภูมิใช้งาน	-10 °C ถึง 50 °C
อุณหภูมิเก็บรักษา	-30 °C ถึง 70 °C
ความชื้น	10–90 %RH (ไม่ควบแน่น)
ทนแรงสั่นสะเทือน	10–25 Hz แกน X, Y, Z (2g / 30 นาที)
ระดับการป้องกัน	หน้าจอ IP65 / ตัวเครื่องด้านหลัง IP20
ขนาดตัวเครื่อง	257.5 × 148.5 × 22 มม.
ขนาดจอ LCD	236 × 144 × 8.5 มม.
พื้นที่แสดงผลจริง	222.72 × 125.28 มม.
ระยะรูสกรู	247.5 × 120.5 มม. (รูขนาด 4 มม. แนะนำสกรู M3)
น้ำหนักสุทธิ	280 กรัม
ซอฟต์แวร์	KinsealStudio V3.1

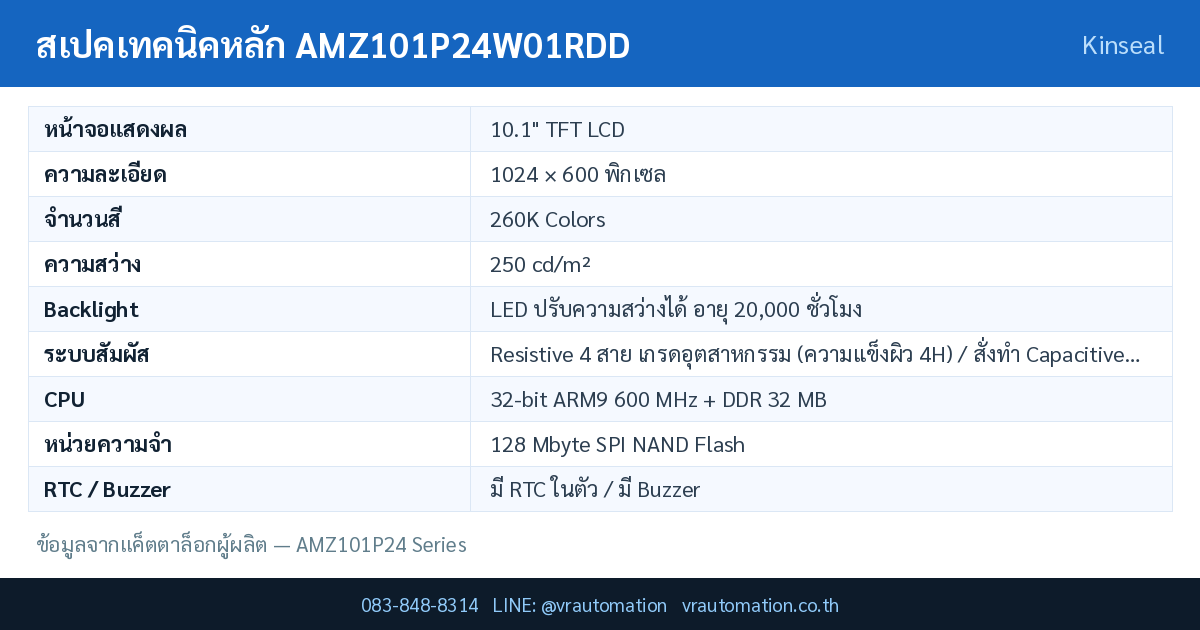

ตารางสเปค AMZ101P24W01RDD Kinseal — ตารางสเปคย่อ AMZ101P24W01RDD

จุดเด่นของ AMZ101P24W01RDD Kinseal

RS485 สองช่องแยกอิสระ — แยกบัส Modbus RTU ได้ 2 วง เช่น วงหนึ่งคุย PLC อีกวงหนึ่งอ่านมิเตอร์ไฟฟ้า ลดปัญหาบัสชนกันและ Response Time ตก
หน้าจอ 10.1 นิ้ว 1024×600 — พื้นที่แสดงผลจริง 222.72 × 125.28 มม. วางหน้ามอนิเตอร์แบบหลายกราฟหรือตาราง Alarm ได้โดยไม่ต้องเลื่อนหน้า
ตัวเครื่องหนาเพียง 22 มม. และหนัก 280 กรัม — เบากว่าจอขนาดเดียวกันหลายรุ่น ลดภาระบานตู้และแรงบิดที่บานพับ
ทน ESD สัมผัส ±8 KV / อากาศ ±10 KV สูงกว่ารุ่น 7 นิ้ว AMZ070P24 — เหมาะกับพื้นที่ที่ผู้ปฏิบัติงานสวมชุดที่เกิดไฟฟ้าสถิตง่าย เช่น ห้องแพ็คของแห้ง
มี USB HOST — เสียบ USB Flash Drive เพื่อสำรองข้อมูลประวัติหรืออัปเดตหน้าจอที่หน้างานได้ทันที

💡 Pro Tip: เมื่อใช้ RS485 ทั้งสองช่องพร้อมกัน ให้แยกกำหนด Baud Rate และ Station ของแต่ละบัสให้ไม่ทับกัน และติดตั้ง Terminating Resistor 120 Ω ที่ปลายสายทั้งสองด้านของแต่ละบัส — ระยะเดินสาย RS485 มาตรฐานรองรับได้ถึง 1,200 เมตร แต่ถ้าไม่ใส่ตัวต้านทานปลายสาย สัญญาณจะสะท้อนและอ่านค่าเพี้ยนตั้งแต่ระยะไม่กี่สิบเมตร

เปรียบเทียบรุ่นในซีรีส์ AMZ101P24

ซีรีส์เดียวกันมีรหัสท้ายรุ่นหลายแบบ ซึ่งกำหนดคุณสมบัติที่ต่างกัน — ตารางนี้ช่วยให้เลือกรหัสรุ่นได้ตรงกับงานตั้งแต่ตอนสั่งซื้อ เพราะคุณสมบัติเหล่านี้กำหนดมาจากฮาร์ดแวร์ ไม่สามารถปรับเปลี่ยนภายหลังได้

รหัสรุ่น	พอร์ตสื่อสาร
AMZ101P24W01RES	ซีเรียลเดี่ยว — COM1 RS232
AMZ101P24W01RDS	ซีเรียลเดี่ยว — COM1 RS485
AMZ101P24W01REE	ซีเรียลคู่ — COM1 RS232, COM2 RS232
AMZ101P24W01RED	ซีเรียลคู่ — COM1 RS232, COM2 RS485
AMZ101P24W01RDD	ซีเรียลคู่ — COM1 RS485, COM2 RS485

⚠️ ข้อควรระวัง: แม้แค็ตตาล็อกจะระบุ Surge ±2 KV แต่ RS485 ที่เดินสายยาวข้ามอาคารมีความเสี่ยงฟ้าผ่าเหนี่ยวนำสูงมาก ควรติดตั้ง Surge Protection Device สำหรับสาย Signal แยกต่างหาก และต่อ Shield ของสายลงกราวด์เพียงจุดเดียว เพื่อไม่ให้เกิด Ground Loop

การใช้งานในอุตสาหกรรม

ระบบมอนิเตอร์พลังงานในโรงงาน

COM1 ต่อ PLC ควบคุม COM2 ต่อชุด Power Meter บนบัส Modbus RTU แยก แสดงกราฟการใช้พลังงานบนหน้าจอ 10.1 นิ้วได้พร้อมกัน

เครื่องจักรที่มีหลาย Sub-system

แยกบัสสื่อสารตามโซนของเครื่อง ลดปัญหาอุปกรณ์ตัวหนึ่งค้างแล้วดึงบัสทั้งวงช้าตาม

ตู้ควบคุมกลาง (Central Panel) ในงานสาธารณูปโภค

หน้าจอใหญ่พร้อมตาราง Alarm และ Trend ครบในหน้าเดียว เหมาะกับงานระบบน้ำ ระบบอากาศอัด หรือห้องเครื่อง

ดูสินค้ากลุ่ม HMI รุ่นอื่นที่เราจำหน่ายได้ที่ หมวด HMI บน vrautomation.co.th หรือเลือกดูสินค้าทั้งหมดที่ หน้าร้านค้า

คำถามที่พบบ่อย (FAQ)

RDD ต่างจาก RED อย่างไร?

RDD คือ RS485 ทั้งสองช่อง (COM1 และ COM2) ส่วน RED คือ COM1 เป็น RS232 และ COM2 เป็น RS485 — เลือก RDD เมื่อต้องการเชื่อมเครือข่าย Modbus RTU สองวง เลือก RED เมื่อมีอุปกรณ์ RS232 อยู่ด้วย

จอ 10.1 นิ้วรุ่นนี้เป็นระบบสัมผัสแบบไหน?

มาตรฐานคือ Resistive 4 สาย เกรดอุตสาหกรรม ความแข็งผิว 4H ใช้งานได้ขณะสวมถุงมือ ส่วนแบบ Capacitive สามารถสั่งทำพิเศษได้ตามที่แค็ตตาล็อกระบุ

เจาะรูตู้ขนาดเท่าไร?

ตัวเครื่องกว้าง 257.5 × 148.5 มม. หนา 22 มม. ระยะรูสกรู 247.5 × 120.5 มม. รูขนาด 4 มม. แนะนำใช้สกรู M3 — ควรอ้างอิงแบบเจาะจากคู่มือติดตั้งของรุ่นก่อนตัดแผ่นจริง

สรุป

AMZ101P24W01RDD เป็นจอ HMI ทัชสกรีน 10.1 นิ้วจาก Kinseal ที่มีจุดยืนชัดเจนในซีรีส์ AMZ101P24 ประเด็นสำคัญที่ควรตรวจก่อนสั่งซื้อคือรหัสท้ายรุ่นที่กำหนดพอร์ตสื่อสาร แรงดันไฟเลี้ยงที่รองรับ และขนาดติดตั้งจริง เพราะทั้งสามข้อนี้เปลี่ยนภายหลังไม่ได้ หากไม่แน่ใจว่ารหัสรุ่นไหนตรงกับงานของคุณ ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสเปคให้ก่อนสั่งซื้อ
