สรุปสเปค AMZ043W02RLGG Kinseal HMI | VR Automation
ส.ค.
AMZ043W02RLGG เป็นจอ HMI ขนาด 4.3 นิ้วในซีรีส์ AMZ043 RLG ของ Kinseal จุดต่างสำคัญจากรุ่นพื้นฐานคือ **รองรับ 4G** ทำให้ส่งข้อมูลเครื่องจักรออกนอกโรงงานได้โดยไม่ต้องพึ่งเครือข่ายสาย LAN ของลูกค้า ใช้ CPU ARM9 600 MHz หน่วยความจำ SPI NOR Flash 16 MB สื่อสารผ่าน Serial Port 1 แบบ RS485 กินไฟเพียง 2 W

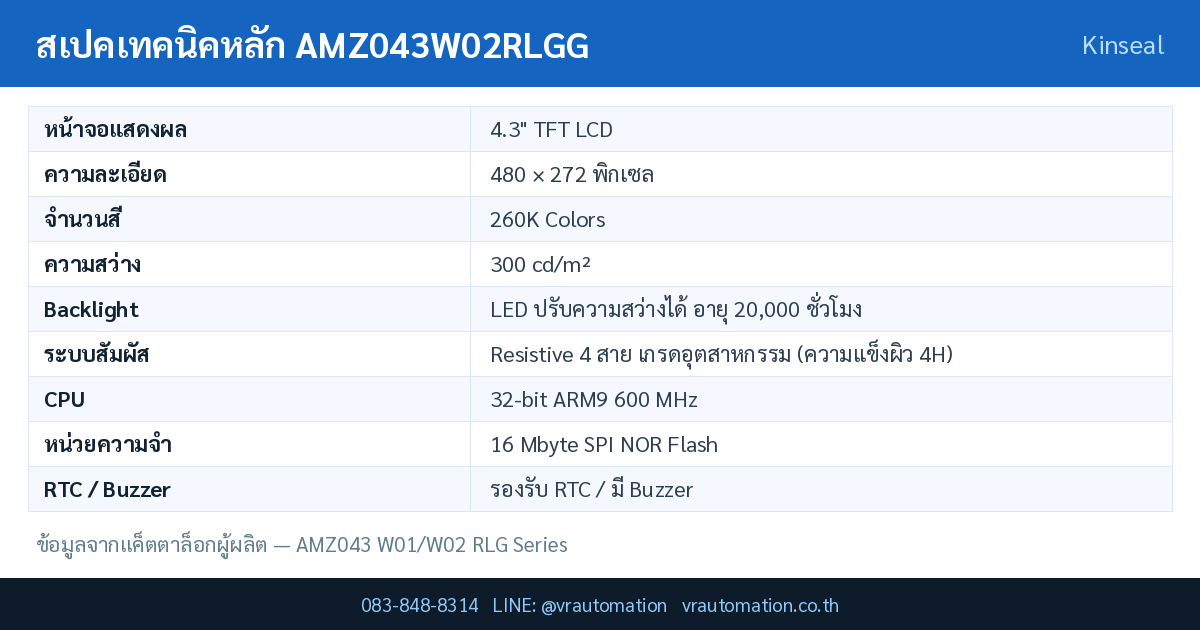

สเปคเทคนิคหลัก AMZ043W02RLGG
ตารางด้านล่างสรุปค่าทางเทคนิคของ AMZ043W02RLGG ทั้งหมดตามที่ระบุในแค็ตตาล็อกผู้ผลิต (AMZ043 W01/W02 RLG Series) ทุกค่าเป็นค่าที่ถอดจากเอกสารต้นทาง ไม่ได้ประมาณการ
| รายการ | ค่าตามสเปค |
|---|---|
| หน้าจอแสดงผล | 4.3″ TFT LCD |
| ความละเอียด | 480 × 272 พิกเซล |
| จำนวนสี | 260K Colors |
| ความสว่าง | 300 cd/m² |
| Backlight | LED ปรับความสว่างได้ อายุ 20,000 ชั่วโมง |
| ระบบสัมผัส | Resistive 4 สาย เกรดอุตสาหกรรม (ความแข็งผิว 4H) |
| CPU | 32-bit ARM9 600 MHz |
| หน่วยความจำ | 16 Mbyte SPI NOR Flash |
| RTC / Buzzer | รองรับ RTC / มี Buzzer |
| รองรับ 4G | รองรับ |
| เก็บข้อมูลเมื่อไฟดับ | ไม่รองรับ |
| วิธีดาวน์โหลดโปรแกรม | USB, SD Card |
| USB Flash Drive | ไม่รองรับ |
| พอร์ตสื่อสาร | Serial Port 1 — RS485 |
| กำลังไฟ | 2 W |
| แรงดันไฟเลี้ยง | DC 10–30 V |
| ป้องกันไฟกระชาก | Surge ±2 KV |
| ทนไฟดับชั่วขณะ | < 5 ms |
| มาตรฐาน EMC | EN61000-6-2:2005, EN61000-6-4:2007 / EFT ±4KV / ESD สัมผัส ±8KV, อากาศ ±10KV |
| อุณหภูมิใช้งาน | -10 °C ถึง 50 °C |
| อุณหภูมิเก็บรักษา | -30 °C ถึง 70 °C |
| ความชื้น | 10–90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10–25 Hz แกน X, Y, Z (2g / 30 นาที) |
| ระดับการป้องกัน | หน้าจอ IP65 / ตัวเครื่องด้านหลัง IP20 |
| ขนาดตัวเครื่อง | 165 × 115 × 22 มม. |
| พื้นที่แสดงผลจริง | 95.04 × 53.86 มม. |
| ขนาดรูเจาะตู้ | 149 × 100 มม. (แนะนำ 151 × 102 มม.) |
| น้ำหนักสุทธิ | 232 กรัม |
| ซอฟต์แวร์ | KinsealStudio V3.1 |
จุดเด่นของ AMZ043W02RLGG Kinseal
- รองรับ 4G ในตัว — ส่งค่าสถานะเครื่องจักรออกนอกไซต์ได้โดยไม่ต้องขอเปิดพอร์ตหรือใช้เครือข่ายของลูกค้า เหมาะกับเครื่องที่ติดตั้งกระจายตามพื้นที่ห่างไกล
- กินไฟเพียง 2 W ต่ำกว่ารุ่น 7 นิ้ว (3.5 W) เกือบครึ่ง — เหมาะกับตู้ที่ใช้แบตเตอรี่สำรองหรือระบบโซลาร์
- หน้าจอ IP65 พร้อม ESD สัมผัส ±8 KV / อากาศ ±10 KV — ระดับการป้องกันเทียบเท่ารุ่นใหญ่ในซีรีส์เดียวกัน
- ขนาดกะทัดรัด 165 × 115 × 22 มม. หนัก 232 กรัม — เจาะตู้เพียง 149 × 100 มม. ติดตั้งแทนหน้าปัดแบบเดิมได้ง่าย
- สื่อสาร RS485 พร้อมใช้ — ต่อ Modbus RTU กับ PLC หรืออินเวอร์เตอร์ได้โดยตรง ไม่ต้องหาตัวแปลงสัญญาณเพิ่ม
เปรียบเทียบรุ่นในซีรีส์ AMZ043 W01/W02 RLG
ซีรีส์เดียวกันมีรหัสท้ายรุ่นหลายแบบ ซึ่งกำหนดคุณสมบัติที่ต่างกัน — ตารางนี้ช่วยให้เลือกรหัสรุ่นได้ตรงกับงานตั้งแต่ตอนสั่งซื้อ เพราะคุณสมบัติเหล่านี้กำหนดมาจากฮาร์ดแวร์ ไม่สามารถปรับเปลี่ยนภายหลังได้
| รหัสรุ่น | หน่วยความจำ | 4G | เก็บข้อมูลเมื่อไฟดับ |
|---|---|---|---|
| AMZ043W01RLG | 128 Mbyte SPI NAND | ไม่รองรับ | รองรับ |
| AMZ043W01RLG (รุ่น NOR) | 16 Mbyte SPI NOR | ไม่รองรับ | ไม่รองรับ |
| AMZ043W02RLGG | 16 Mbyte SPI NOR | รองรับ | ไม่รองรับ |
| AMZ043W01RLGG | 128 Mbyte SPI NAND | รองรับ | รองรับ |
การใช้งานในอุตสาหกรรม
เครื่องจักรที่กระจายตามไซต์งาน
สถานีสูบน้ำ ตู้ควบคุมริมถนน หรือเครื่องจักรเช่า ที่ไม่มีเครือข่ายสายให้ใช้ — 4G ทำให้ดูสถานะจากส่วนกลางได้
งาน OEM ที่ต้องบริการหลังการขายระยะไกล
ผู้ผลิตเครื่องจักรดูสถานะและประวัติการแจ้งเตือนของเครื่องที่ส่งมอบไปแล้ว ลดจำนวนครั้งที่ต้องเดินทางไปหน้างาน
แผงควบคุมขนาดเล็กที่ใช้ไฟจำกัด
กำลังไฟ 2 W ทำให้รวมกับ Power Supply ขนาดเล็กหรือระบบสำรองไฟได้ง่าย
ดูสินค้ากลุ่ม HMI รุ่นอื่นที่เราจำหน่ายได้ที่ หมวด HMI บน vrautomation.co.th หรือเลือกดูสินค้าทั้งหมดที่ หน้าร้านค้า
คำถามที่พบบ่อย (FAQ)
AMZ043W02RLGG กับ AMZ043W01RLGG ต่างกันตรงไหน?
ต่างกันที่หน่วยความจำและการเก็บข้อมูลเมื่อไฟดับ — W02RLGG ใช้ SPI NOR 16 MB และไม่รองรับ Power-off Retention ส่วน W01RLGG ใช้ SPI NAND 128 MB และรองรับ Power-off Retention ทั้งสองรุ่นรองรับ 4G เหมือนกัน
มีพอร์ตสื่อสารกี่ช่อง?
แค็ตตาล็อกระบุ Serial Port 1 เป็น RS485 หากงานต้องใช้พอร์ตสื่อสารมากกว่านี้ ควรพิจารณาซีรีส์ AMZ070 หรือ AMZ101 ที่มีรุ่นซีเรียลคู่ให้เลือก
รองรับ USB Flash Drive สำหรับโหลดโปรแกรมไหม?
ไม่รองรับ USB Flash Drive แค็ตตาล็อกระบุวิธีดาวน์โหลดไว้ 2 ทางคือ USB (สาย) และ SD Card
สรุป
AMZ043W02RLGG เป็นจอ HMI ทัชสกรีน 4.3 นิ้ว รองรับ 4Gจาก Kinseal ที่มีจุดยืนชัดเจนในซีรีส์ AMZ043 W01/W02 RLG ประเด็นสำคัญที่ควรตรวจก่อนสั่งซื้อคือรหัสท้ายรุ่นที่กำหนดพอร์ตสื่อสาร แรงดันไฟเลี้ยงที่รองรับ และขนาดติดตั้งจริง เพราะทั้งสามข้อนี้เปลี่ยนภายหลังไม่ได้ หากไม่แน่ใจว่ารหัสรุ่นไหนตรงกับงานของคุณ ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสเปคให้ก่อนสั่งซื้อ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: Product Selection Guide 2026 (English).pptx — Shenzhen Kinseal Intelligent Control Technology Co., Ltd. (สไลด์ที่ 37) — เอกสารเทคนิคจากผู้ผลิต จัดเก็บโดย VR Automation
- KINSEAL — เว็บไซต์ผู้ผลิต HMI/PLC — ข้อมูลผู้ผลิตและสายผลิตภัณฑ์ AMZ ซีรีส์
- KINSEAL Download Center — แหล่งดาวน์โหลดซอฟต์แวร์ KinsealStudio และคู่มือการใช้งานของซีรีส์ AMZ
- Accuenergy — What is Modbus RTU — อ้างอิงข้อกำหนดบัส RS485 สำหรับการต่อ Modbus RTU
