เลือก Communication Board/Module FATEK FBs: CB2, CB22, CB5, CB55, CB25 และ CM22, CM55, CM25 ต่างกันยังไง

วันที่ 29 สิงหาคม 2569 | คู่มือเลือกรุ่น (Selection Guide) | VR Automation

FATEK FBs-PLC รองรับพอร์ตสื่อสารสูงสุด 5 พอร์ต แต่ตัว CPU ให้มาแค่ Port 0 ส่วนพอร์ตที่เหลือได้จากการเสียบบอร์ด (CB) หรือโมดูล (CM) เพิ่ม จุดที่ทำให้สั่งของผิดบ่อยที่สุดคือ CB จองหมายเลขพอร์ตชุดหนึ่ง ส่วน CM จองอีกชุดหนึ่ง บทความนี้สรุปตารางการจองพอร์ตของทุกรุ่นจากแคตตาล็อกผู้ผลิต

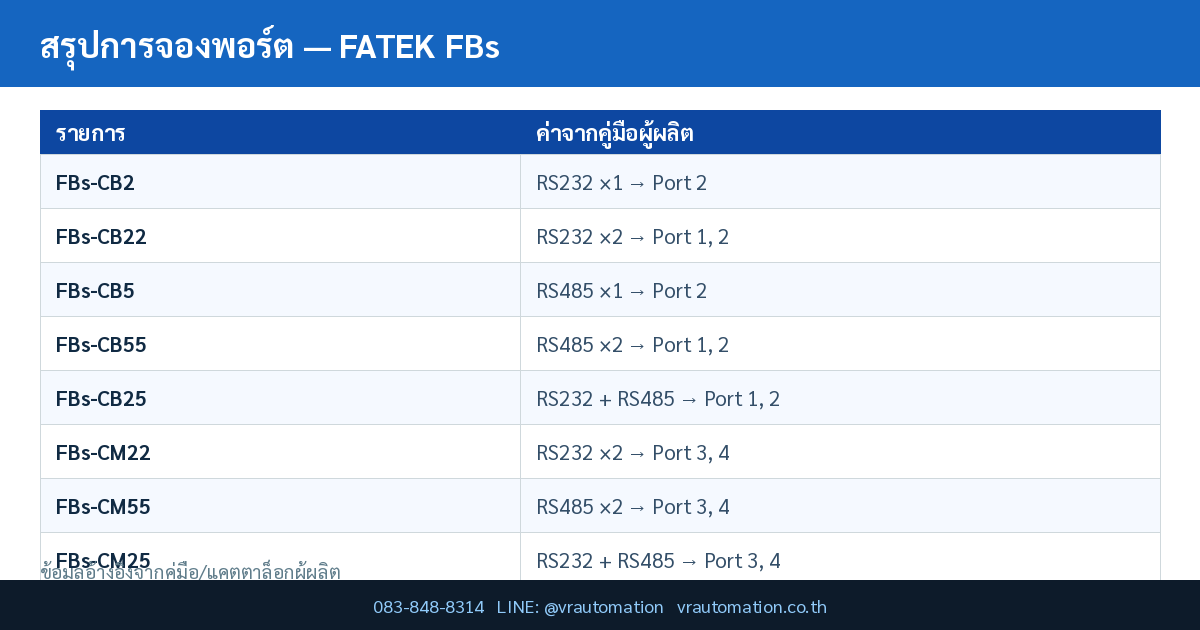

สรุปการจองพอร์ต — FATEK FBs
สรุปการจองพอร์ต — FATEK FBs

กฎข้อแรก: CB จับ Port 1–2, CM จับ Port 3–4

ข้อมูลจากแคตตาล็อก FBs Series ระบุตำแหน่งติดตั้งไว้ชัดเจน บอร์ดตระกูล CB ติดตั้งในช่องขยาย (Expansion Slot) ของตัว Main Unit ส่วนโมดูลตระกูล CM เป็นโมดูลด้านซ้ายที่ต่อออกมาเป็นตัวแยก จึงใส่ CB หนึ่งตัวและ CM หนึ่งตัวพร้อมกันได้ ทำให้ได้พอร์ตครบสูงสุด

ตารางเปรียบเทียบ Communication Board (CB)

รุ่น RS232 RS485 พอร์ตที่จอง ขั้วต่อ
FBs-CB2 1 พอร์ต — Port 2 DB9F
FBs-CB22 2 พอร์ต — Port 1, Port 2 DB9F
FBs-CB5 — 1 พอร์ต Port 2 เทอร์มินัลสปริง 3 ขา
FBs-CB55 — 2 พอร์ต Port 1, Port 2 เทอร์มินัลสปริง 3 ขา
FBs-CB25 1 พอร์ต (Port 1) 1 พอร์ต (Port 2) Port 1, Port 2 DB9F + เทอร์มินัลสปริง 3 ขา

ตารางเปรียบเทียบ Communication Module (CM)

รุ่น RS232 RS485 พอร์ตที่จอง ขั้วต่อ
FBs-CM22 2 พอร์ต — Port 3, Port 4 DB9F
FBs-CM55 — 2 พอร์ต Port 3, Port 4 เทอร์มินัลสปริง 3 ขา
FBs-CM25 1 พอร์ต (Port 3) 1 พอร์ต (Port 4) Port 3, Port 4 DB9F + เทอร์มินัลสปริง 3 ขา

ถ้าต้องการ Ethernet หรือฟิลด์บัส

รุ่น อินเทอร์เฟซ โปรโตคอลใช้งาน พอร์ตที่ใช้กับ PLC ความเร็วสื่อสารกับ PLC
FBs-CBEH 10/100 Base-T FATEK client/server, Modbus-TCP client หรือ server Port 1, Port 2 307.2 Kbps
FBs-CBE 10 Base-T FATEK client/server, Modbus-TCP server Port 1, Port 2 115.2 Kbps
FBs-CM25E 10 Base-T + RS232/RS485 ขยาย FATEK / Modbus-TCP server Port 4 สูงสุด 230.4 Kbps
FBs-CM55E 10 Base-T + RS485 ขยาย 2 พอร์ต FATEK / Modbus-TCP server Port 4 สูงสุด 230.4 Kbps
FBs-CBCAN CAN 2.0A / CANopen CANopen Master หรือ Slave สูงสุด 127 สถานี — 10K–1Mbps
💡 Pro Tip: ถ้างานต้องพ่วง HMI หนึ่งตัวและอ่านมิเตอร์ Modbus RTU อีกหลายตัวพร้อมกัน อย่าใช้พอร์ต RS485 เดียวร่วมกัน ให้เลือก FBs-CB25 (ได้ RS232 สำหรับ HMI และ RS485 แยกสำหรับมิเตอร์) วิธีนี้ทำให้เวลาสแกนของสองงานไม่รบกวนกัน และเวลาแก้ปัญหาก็แยกวงจรวิเคราะห์ได้ทันที
⚠️ ข้อควรระวัง: ตรวจสอบว่ารุ่น Main Unit ที่ใช้มีช่องขยายสำหรับบอร์ด CB หรือไม่ และอย่าลืมว่าเมื่อใส่ CB55 ซึ่งจอง Port 1 และ Port 2 ไปแล้ว จะไม่สามารถใส่ CBE ที่ต้องใช้ Port 1–2 พร้อมกันได้ ต้องเลือกอย่างใดอย่างหนึ่ง หรือย้ายไปใช้ CM25E ที่ใช้ Port 4 แทน

ตัวอย่างการเลือกตามงานจริง

  • งานเครื่องจักรเดี่ยว + HMI — FBs-CB2 หนึ่งตัวก็เพียงพอ ใช้ Port 0 สำหรับโปรแกรมมิ่ง และ Port 2 สำหรับ HMI
  • งานอ่านมิเตอร์ไฟฟ้า/เซ็นเซอร์ Modbus หลายตัว — FBs-CB5 หรือ CB55 เพื่อให้ได้ RS485 พร้อมเทอร์มิเนเตอร์ในตัวที่ปรับด้วยดิปสวิตช์
  • งานที่ต้องส่งข้อมูลขึ้น SCADA — FBs-CBEH สำหรับ Modbus-TCP ที่ต้องการความเร็วแลกเปลี่ยนข้อมูลกับ PLC สูงสุด
  • งานเชื่อมอินเวอร์เตอร์/ไดรฟ์ผ่านฟิลด์บัส — FBs-CBCAN สำหรับเครือข่าย CANopen

ดูสินค้ากลุ่ม PLC และอุปกรณ์เสริมได้ที่ หมวดสินค้า PLC ของ VR Automation

คำถามที่พบบ่อย (FAQ)

ใส่ CB และ CM พร้อมกันได้ไหม

ได้ เพราะติดตั้งคนละตำแหน่งและจองคนละหมายเลขพอร์ต CB อยู่ในช่องขยายของ Main Unit ส่วน CM เป็นโมดูลด้านซ้าย ทำให้ได้พอร์ตสื่อสารเพิ่มพร้อมกัน

RS485 ของ FATEK ต้องใส่ตัวต้านทานปลายสายเองไหม

แคตตาล็อกระบุว่าพอร์ต RS485 มีเทอร์มิเนเตอร์ในตัวซึ่งเลือกเปิด/ปิดได้ด้วยดิปสวิตช์ จึงไม่ต้องบัดกรีตัวต้านทานเพิ่มในกรณีทั่วไป แต่ต้องเปิดเฉพาะอุปกรณ์ที่อยู่ปลายสายทั้งสองด้านเท่านั้น

ความเร็วสูงสุดของพอร์ต Port 1–4 เท่าไร

แคตตาล็อกระบุช่วงความเร็ว 4.8K–921.6 Kbps สำหรับ Port 1 ถึง Port 4 โดยค่าเริ่มต้นคือ 9.6 Kbps ส่วน Port 0 อยู่ที่ 4.8K–115.2 Kbps
