คำนวณ Power Budget ของ FATEK FBs PLC: เมื่อไหร่ต้องเพิ่ม FBs-EPW-AC หรือ FBs-EPW-D24
อาการ PLC รีสตาร์ตเองเป็นครั้งคราวหลังพ่วงโมดูลขยายเพิ่ม มักไม่ได้เกิดจาก CPU เสีย แต่เกิดจากบัสไฟเลี้ยงถูกดึงเกินงบ แคตตาล็อก FATEK ระบุความสามารถจ่ายไฟของโมดูล FBs-EPW ไว้ชัดเจนคือ บัส 5VDC 400mA, บัส 24VDC 250mA และไฟเลี้ยงเซ็นเซอร์ 24VDC 250mA บทความนี้อธิบายวิธีคิดงบไฟก่อนออกแบบตู้ ไม่ใช่หลังจากเครื่องมีปัญหาแล้ว
บัสไฟเลี้ยงของ FBs มีสามเส้น ไม่ใช่เส้นเดียว
หลายคนคิดว่าไฟใน PLC มีแค่ 24V แต่จริง ๆ ระบบ FBs แยกใช้งานเป็นสามส่วน แต่ละส่วนมีเพดานของตัวเอง การรวมทั้งหมดเป็นตัวเลขเดียวคือสาเหตุที่คำนวณแล้วยังเจอปัญหา
| บัสไฟเลี้ยง | หน้าที่ | ความสามารถจ่ายของ FBs-EPW |
|---|---|---|
| 5VDC Bus | เลี้ยงวงจรลอจิกของโมดูลขยายที่พ่วงบนบัส | 400 mA |
| 24VDC Bus | เลี้ยงวงจรภายในของโมดูลอนาล็อก/อุณหภูมิ | 250 mA |
| 24VDC Sensor Power | จ่ายให้เซ็นเซอร์ภายนอกที่ต่อกับอินพุต | 250 mA |

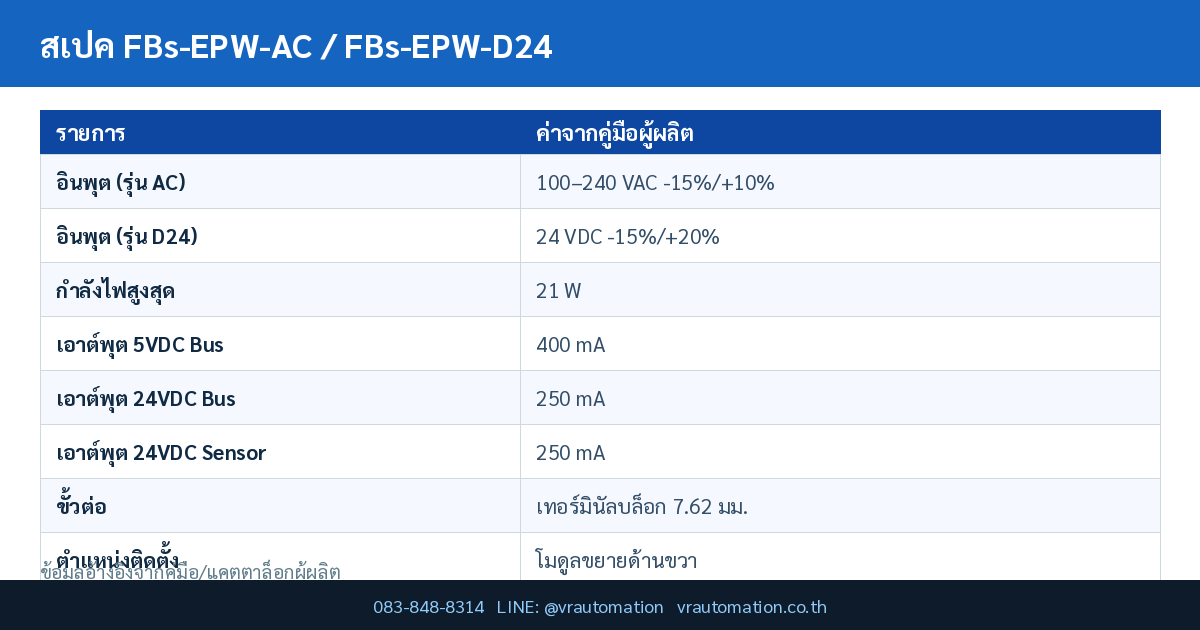

สเปคของ FBs-EPW-AC และ FBs-EPW-D24
| รายการ | FBs-EPW-AC | FBs-EPW-D24 |
|---|---|---|
| แรงดันอินพุต | 100–240 VAC, -15%/+10% | 24 VDC, -15%/+20% |
| กำลังไฟสูงสุด | 21 W | 21 W |
| เอาต์พุต 5VDC Bus | 400 mA | 400 mA |
| เอาต์พุต 24VDC Bus | 250 mA | 250 mA |
| เอาต์พุต 24VDC Sensor | 250 mA | 250 mA |
| ขั้วต่อ | เทอร์มินัลบล็อกยึดแน่น 7.62 มม. | เทอร์มินัลบล็อกยึดแน่น 7.62 มม. |
วิธีคำนวณงบไฟทีละขั้น
- ลิสต์โมดูลขยายทั้งหมดที่จะพ่วง พร้อมกำลังไฟที่แคตตาล็อกระบุ เช่น กลุ่มโมดูลอนาล็อก FBs-6AD / FBs-4A2D ระบุการใช้กำลังไฟ 24VDC สูงสุด 3.2W ส่วนโมดูลวัดอุณหภูมิ FBs-6TC / FBs-6RTD และโมดูล Load Cell ระบุไว้ที่ 2W
- แปลงวัตต์เป็นกระแสบนบัสที่เกี่ยวข้อง โดยหารด้วยแรงดันของบัสนั้น เช่น 3.2W ÷ 24V ≈ 133 mA
- บวกไฟเลี้ยงเซ็นเซอร์แยกต่างหาก นับจำนวนเซ็นเซอร์ที่กินไฟจากขั้ว 24V ของ PLC คูณกระแสสงบของแต่ละตัว จุดนี้คือจุดที่คนลืมบ่อยที่สุด
- เผื่อ headroom อย่างน้อย 20–30% เพราะกระแสจริงจะสูงขึ้นเมื่อรีเลย์เอาต์พุตดึงขึ้นพร้อมกันและเมื่ออุณหภูมิในตู้สูงขึ้น
- ถ้าเกินเพดานข้อใดข้อหนึ่ง ให้เพิ่ม FBs-EPW ในตำแหน่งที่ตัดบัสออกเป็นสองช่วง แทนการเปลี่ยน CPU เป็นรุ่นใหญ่ขึ้น
สัญญาณเตือนว่างบไฟกำลังตึง
- PLC รีสตาร์ตเองเฉพาะตอนที่เอาต์พุตหลายตัวทำงานพร้อมกัน
- ค่าอนาล็อกแกว่งผิดปกติเมื่อเปิดโหลดเพิ่ม ทั้งที่สายสัญญาณไม่ได้เปลี่ยน
- โมดูลปลายแถวของบัสทำงานไม่เสถียรกว่าโมดูลที่อยู่ใกล้ CPU
- วัดแรงดันที่ขั้ว 24V ขณะโหลดเต็มแล้วต่ำกว่าพิกัดอย่างมีนัยสำคัญ
ดูสินค้ากลุ่ม PLC และโมดูลขยายได้ที่ หมวดสินค้า PLC ของ VR Automation
คำถามที่พบบ่อย (FAQ)
ใส่ FBs-EPW ตรงตำแหน่งไหนของแถวโมดูล
ให้วางคั่นก่อนกลุ่มโมดูลที่ทำให้งบไฟเกิน เพื่อให้โมดูลหลังจุดนั้นรับไฟจาก EPW แทนการดึงจากแหล่งจ่ายในตัว CPU
ใช้ FBs-EPW มากกว่าหนึ่งตัวในระบบเดียวได้ไหม
ได้ในระบบที่พ่วงโมดูลจำนวนมาก โดยแบ่งบัสเป็นช่วง ๆ ทั้งนี้ต้องตรวจสอบจำนวนโมดูลขยายสูงสุดที่ CPU รุ่นนั้นรองรับควบคู่ไปด้วย
กำลังไฟ 21W ของ EPW กับ 21W ของ Main Unit เป็นตัวเดียวกันไหม
เป็นคนละส่วน แคตตาล็อกระบุการใช้กำลังไฟสูงสุดของแหล่งจ่ายในตัว Main Unit ขนาด 10/14 จุดไว้ที่ 21W (SPW14) และขนาด 20/24 จุดขึ้นไปที่ 36W (SPW24) ส่วน 21W ของ FBs-EPW คือกำลังไฟของโมดูลจ่ายไฟสำหรับฝั่งขยายโดยเฉพาะ
