ถอดรหัสรุ่นสายเซอร์โว Samkoon R8/HK: HF-N030P1-AP04B อ่านยังไง เลือกความยาวและสายทนดัดงอ

วันที่ 29 สิงหาคม 2569 | คู่มือเลือกรุ่น (Selection Guide) | VR Automation

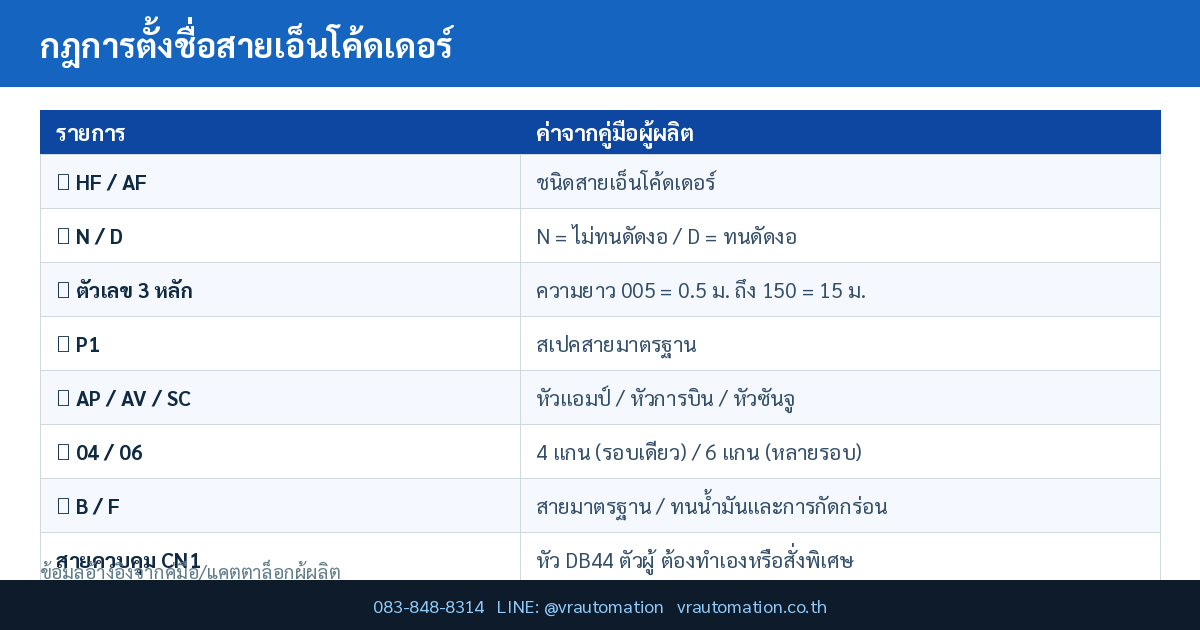

โครงสร้างรหัสสายเอ็นโค้ดเดอร์: HF – N – 030 – P1 – AP – 04 – B

ดังนั้น HF-N030P1-AP04B จึงแปลว่า สายเอ็นโค้ดเดอร์ ไม่ทนดัดงอ ยาว 3 เมตร หัวแอมป์ 4 แกน สำหรับเอ็นโค้ดเดอร์แบบสัมบูรณ์รอบเดียวที่ไม่ใช้แบตเตอรี่ วัสดุสายมาตรฐาน

เลือก 4 แกน หรือ 6 แกน

สายชนิด N กับ D ต่างกันที่อายุการใช้งาน ไม่ใช่ที่สัญญาณ

สาย N ใช้กับการติดตั้งแบบอยู่กับที่ ส่วนสาย D ออกแบบมาสำหรับการดัดงอซ้ำ ๆ ในรางกระดูกงู หากใช้สาย N ในรางกระดูกงู สัญญาณจะยังปกติในช่วงแรก แต่ตัวนำจะขาดจากความล้าภายในเวลาไม่กี่เดือน และอาการที่ได้คือ Alarm เอ็นโค้ดเดอร์เป็นครั้งคราวซึ่งไล่หาสาเหตุยากที่สุด

สายควบคุม CN1 ต้องทำเอง

แคตตาล็อกระบุไว้ชัดว่า ขั้วต่อสายควบคุม CN1 ของไดรฟ์ตระกูล R8 เป็นหัว DB44 ตัวผู้ที่แถมมาในกล่อง ผู้ใช้ต้องซื้อสายและบัดกรีเองตามฟังก์ชันที่ต้องการ หรือสั่งเป็นสายสำเร็จรูปโดยแจ้งความยาวและนิยามขาให้ผู้ผลิตยืนยัน ตัวอย่างสายสำเร็จที่ระบุในแคตตาล็อกคือ CP-N015P1-TM120 (ยาว 1.5 ม. รวมพัลส์ 24V + อินพุต 2 จุด + เอาต์พุต 2 จุด + RS485) และ HC-025P1 (ยาว 2.5 ม. สำหรับพัลส์อย่างเดียว)

เลือกความยาวอย่างไรให้พอดี

• วัดระยะจริงจากมอเตอร์ถึงตู้ควบคุมตามแนวเดินสาย ไม่ใช่ระยะเส้นตรง
• เผื่อความยาวสำหรับรัศมีดัดงอในรางกระดูกงูและการเก็บสายในตู้ ประมาณ 15–20%
• เลือกความยาวมาตรฐานที่ใกล้เคียงถัดขึ้นไป แคตตาล็อกมีให้เลือกตั้งแต่ 0.5 ถึง 15 เมตร
• หลีกเลี่ยงการต่อสายกลางทาง เพราะจุดต่อคือจุดอ่อนของสัญญาณเอ็นโค้ดเดอร์

ดูอุปกรณ์ระบบเซอร์โวได้ที่ หมวดสินค้า Servo ของ VR Automation

คำถามที่พบบ่อย (FAQ)

สั่งสายยาวเกินไปจะมีปัญหาไหม

ในทางไฟฟ้าไม่มีปัญหาถ้ายังอยู่ในช่วงความยาวมาตรฐานที่ผู้ผลิตมีให้ แต่สายที่ยาวเกินจำเป็นต้องม้วนเก็บ ซึ่งการม้วนเป็นวงในตู้ที่มีสายกำลังอยู่ด้วยจะเพิ่มการรับสัญญาณรบกวน จึงควรเลือกความยาวที่ใกล้เคียงของจริง

หัวแอมป์ หัวการบิน และหัวซันจู เลือกอย่างไร

ขึ้นกับหัวต่อที่ติดมากับมอเตอร์รุ่นนั้น ให้ตรวจสอบจากตารางจับคู่มอเตอร์-ไดรฟ์-สายในแคตตาล็อก หรือถ่ายรูปหัวต่อที่มอเตอร์ส่งให้ผู้จำหน่ายยืนยันก่อนสั่ง

สายชนิด F ทนน้ำมันจำเป็นเมื่อไร

เมื่อสายต้องสัมผัสน้ำมันตัดกลึง สารหล่อเย็น หรือสารเคมี เช่น งานเครื่อง CNC และงานล้างเครื่องด้วยสารเคมี สายมาตรฐานชนิด B จะเปื่อยและแตกร้าวเร็วกว่าปกติมากในสภาพแวดล้อมแบบนี้

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: 【显控科技】伺服系统产品选型手册-20250723.pdf — หัวข้อ 线缆选型 กฎการตั้งชื่อสายเอ็นโค้ดเดอร์ 7 ตำแหน่ง ตารางเลือกสายความยาว 0.5–15 ม. ทั้งหัวแอมป์/หัวการบิน/หัวซันจู และหมายเหตุเรื่องสายควบคุม CN1 (DB44)
2. Servo Motor Cable Selection Guide — LAPP — แนวทางเลือกสายเซอร์โวสำหรับเครื่อง CNC และเครื่องบรรจุ
3. Highly Flexible Servo Cables for Drag Chains — SAB Cable — ข้อมูลสายทนดัดงอสำหรับรางกระดูกงูและงานที่มีความเค้นเชิงกลสูง
4. Servo Motor and Encoder Cable Assembly Guide — โครงสร้างชีลด์แบบ pairs-in-shield และการต่อชีลด์แบบ 360 องศา
