สรุปสเปค AMZ070P24W01RES Kinseal HMI | VR Automation
ส.ค.
AMZ070P24W01RES เป็นจอ HMI อุตสาหกรรมขนาด 7 นิ้ว ความละเอียด 800×480 จากซีรีส์ AMZ070P24 ของ Kinseal ใช้ CPU ARM9 600MHz พร้อม DDR 32MB และหน่วยความจำ SPI NAND Flash 128MB รุ่นรหัสท้าย RES กำหนดพอร์ตสื่อสารเป็นซีเรียลเดี่ยว RS232 หนึ่งช่อง เหมาะกับงานที่ต่อ PLC หรือคอนโทรลเลอร์ตัวเดียวผ่าน RS232 โดยตรง ตัวเครื่องบางเพียง 22 มม. หน้าจอกันน้ำระดับ IP65

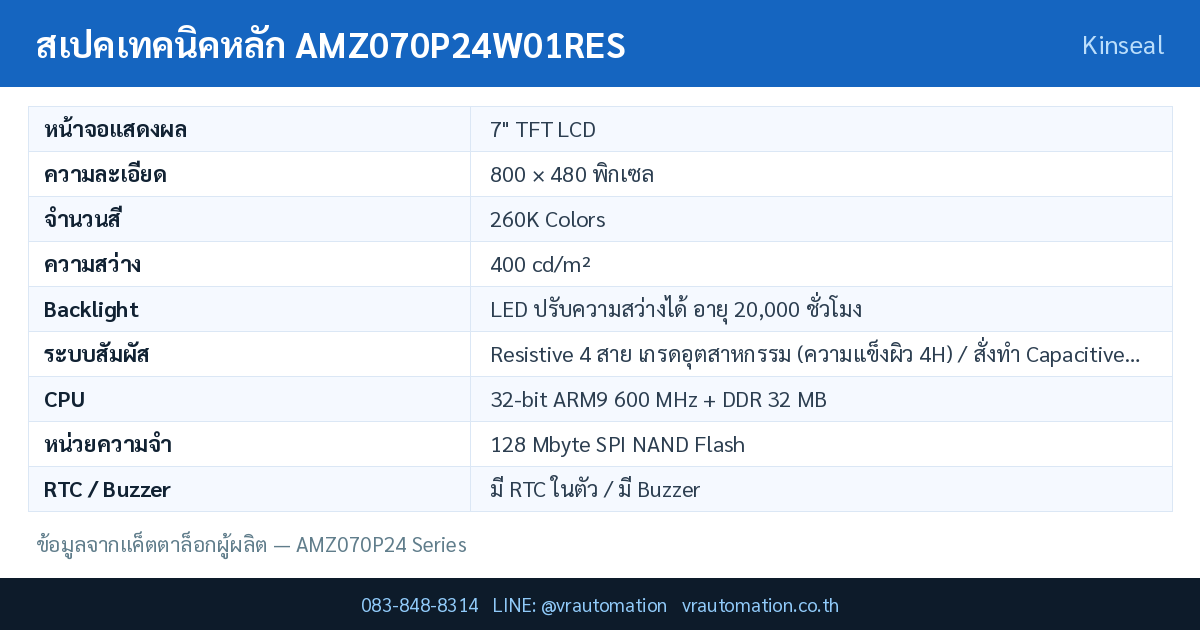

สเปคเทคนิคหลัก AMZ070P24W01RES
ตารางด้านล่างสรุปค่าทางเทคนิคของ AMZ070P24W01RES ทั้งหมดตามที่ระบุในแค็ตตาล็อกผู้ผลิต (AMZ070P24 Series) ทุกค่าเป็นค่าที่ถอดจากเอกสารต้นทาง ไม่ได้ประมาณการ
| รายการ | ค่าตามสเปค |
|---|---|
| หน้าจอแสดงผล | 7″ TFT LCD |
| ความละเอียด | 800 × 480 พิกเซล |
| จำนวนสี | 260K Colors |
| ความสว่าง | 400 cd/m² |
| Backlight | LED ปรับความสว่างได้ อายุ 20,000 ชั่วโมง |
| ระบบสัมผัส | Resistive 4 สาย เกรดอุตสาหกรรม (ความแข็งผิว 4H) / สั่งทำ Capacitive ได้ |
| CPU | 32-bit ARM9 600 MHz + DDR 32 MB |
| หน่วยความจำ | 128 Mbyte SPI NAND Flash |
| RTC / Buzzer | มี RTC ในตัว / มี Buzzer |
| เก็บข้อมูลเมื่อไฟดับ | รองรับ |
| พอร์ต USB | USB 2.0 Device × 1, USB 2.0 HOST × 1 |
| วิธีดาวน์โหลดโปรแกรม | USB, USB Flash Drive, SD Card |
| พอร์ตสื่อสาร (รุ่น RES) | ซีเรียลเดี่ยว — RS232 1 ช่อง |
| กำลังไฟ | 3.5 W |
| แรงดันไฟเลี้ยง | DC 10–30 V |
| ป้องกันไฟกระชาก | Surge ±2 KV |
| ทนไฟดับชั่วขณะ | < 5 ms |
| มาตรฐาน EMC | EN61000-6-2:2005, EN61000-6-4:2007 / EFT ±4KV / ESD สัมผัส ±4KV, อากาศ ±8KV |
| อุณหภูมิใช้งาน | -10 °C ถึง 50 °C |
| อุณหภูมิเก็บรักษา | -30 °C ถึง 70 °C |
| ความชื้น | 10–90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10–25 Hz แกน X, Y, Z (2g / 30 นาที) |
| ระดับการป้องกัน | หน้าจอ IP65 / ตัวเครื่องด้านหลัง IP20 |
| ขนาดตัวเครื่อง | 189 × 105 × 22 มม. |
| พื้นที่แสดงผลจริง | 153.84 × 85.63 มม. |
| ระยะรูสกรู | 180.5 × 80 มม. (รูขนาด 3.5 มม. แนะนำสกรู M3) |
| น้ำหนักสุทธิ | 280 กรัม |
| ซอฟต์แวร์ | KinsealStudio V3.1 |
จุดเด่นของ AMZ070P24W01RES Kinseal
- ตัวเครื่องหนาเพียง 22 มม. — บางกว่ารุ่น AMZ070W01 ซีรีส์เดิม (38 มม.) เกือบครึ่ง เหมาะกับตู้คอนโทรลบางหรือติดหน้าเครื่องจักรที่มีพื้นที่ด้านหลังจำกัด
- CPU ARM9 600 MHz พร้อม DDR 32 MB และ Flash 128 MB — รองรับหน้าจอกราฟิก แนวโน้ม (trend) และ Recipe จำนวนมากโดยไม่ต้องลดจำนวนหน้า
- รองรับ USB HOST — เสียบ USB Flash Drive อัปเดตโปรแกรมหรือดึงไฟล์ประวัติออกได้ที่หน้างานโดยไม่ต้องหิ้วโน้ตบุ๊ก
- หน้าจอ IP65 พร้อมป้องกัน Surge ±2 KV ที่ภาคจ่ายไฟ — ลดความเสี่ยงเสียหายจากไฟกระชากในโรงงานที่มีอินเวอร์เตอร์หรือมอเตอร์ใหญ่
- เก็บข้อมูลเมื่อไฟดับได้ (Power-off Data Retention) — ค่าตัวนับหรือค่าตั้งของผู้ปฏิบัติงานไม่หายเมื่อไฟตก
เปรียบเทียบรุ่นในซีรีส์ AMZ070P24
ซีรีส์เดียวกันมีรหัสท้ายรุ่นหลายแบบ ซึ่งกำหนดคุณสมบัติที่ต่างกัน — ตารางนี้ช่วยให้เลือกรหัสรุ่นได้ตรงกับงานตั้งแต่ตอนสั่งซื้อ เพราะคุณสมบัติเหล่านี้กำหนดมาจากฮาร์ดแวร์ ไม่สามารถปรับเปลี่ยนภายหลังได้
| รหัสรุ่น | พอร์ตสื่อสาร |
|---|---|
| AMZ070P24W01RES | ซีเรียลเดี่ยว — RS232 1 ช่อง |
| AMZ070P24W01RDS | ซีเรียลเดี่ยว — RS485 1 ช่อง |
| AMZ070P24W01REE | ซีเรียลคู่ — RS232 2 ช่อง |
| AMZ070P24W01RED | ซีเรียลคู่ — RS232 1 + RS485 1 |
| AMZ070P24W01RDD | ซีเรียลคู่ — RS485 2 ช่อง |
การใช้งานในอุตสาหกรรม
เครื่องจักรบรรจุภัณฑ์และงานผลิตแบบไลน์
หน้าจอ 7 นิ้วขนาดกำลังดีสำหรับแสดงสถานะไลน์ ตัวนับชิ้นงาน และปุ่มสั่งงานพื้นฐาน ต่อ PLC ผ่าน RS232 ตรง ๆ ได้ทันที
ตู้ควบคุมที่มีพื้นที่ด้านหลังจำกัด
ความหนา 22 มม. ทำให้ติดตั้งในตู้ตื้นหรือบานพับหน้าตู้ได้ โดยยังเว้นที่เดินสายด้านหลังพอ
งานปรับปรุงเครื่องจักรเก่า (Retrofit)
เครื่องจักรรุ่นเก่าจำนวนมากมีเฉพาะพอร์ต RS232 บน PLC — รุ่น RES ต่อได้โดยไม่ต้องหาตัวแปลงสัญญาณเพิ่ม
ดูสินค้ากลุ่ม HMI รุ่นอื่นที่เราจำหน่ายได้ที่ หมวด HMI บน vrautomation.co.th หรือเลือกดูสินค้าทั้งหมดที่ หน้าร้านค้า
คำถามที่พบบ่อย (FAQ)
AMZ070P24W01RES ต่อ RS485 ได้ไหม?
ไม่ได้ครับ รหัสท้าย RES กำหนดไว้ที่ซีเรียลเดี่ยว RS232 1 ช่องเท่านั้น หากต้องการ RS485 ต้องเลือกรุ่น RDS (RS485 เดี่ยว) หรือ RDD (RS485 คู่) แทน
ใช้ไฟเลี้ยงกี่โวลต์ และกินไฟเท่าไร?
รับไฟ DC 10–30 V กำลังไฟที่ระบุในแค็ตตาล็อกคือ 3.5 W หากใช้ที่ 24 VDC จะกินกระแสประมาณ 0.15 A แนะนำเผื่อ Power Supply ไว้อย่างน้อย 0.5 A
โปรแกรมด้วยซอฟต์แวร์อะไร และโหลดโปรแกรมอย่างไร?
ใช้ KinsealStudio V3.1 ดาวน์โหลดโปรแกรมได้ 3 ทาง คือ USB, USB Flash Drive และ SD Card — กดค้างที่หน้าจอขณะเปิดเครื่อง 5 วินาที จะเข้าหน้าตั้งค่าระบบเพื่อเลือกโหมดดาวน์โหลด
สรุป
AMZ070P24W01RES เป็นจอ HMI ทัชสกรีน 7 นิ้วจาก Kinseal ที่มีจุดยืนชัดเจนในซีรีส์ AMZ070P24 ประเด็นสำคัญที่ควรตรวจก่อนสั่งซื้อคือรหัสท้ายรุ่นที่กำหนดพอร์ตสื่อสาร แรงดันไฟเลี้ยงที่รองรับ และขนาดติดตั้งจริง เพราะทั้งสามข้อนี้เปลี่ยนภายหลังไม่ได้ หากไม่แน่ใจว่ารหัสรุ่นไหนตรงกับงานของคุณ ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสเปคให้ก่อนสั่งซื้อ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: Product Selection Guide 2026 (English).pptx — Shenzhen Kinseal Intelligent Control Technology Co., Ltd. (สไลด์ที่ 28) — เอกสารเทคนิคจากผู้ผลิต จัดเก็บโดย VR Automation
- Kinseal Store — หน้าข้อมูลซีรีส์ AMZ070P24 — ยืนยันสเปคหน้าจอ 7 นิ้ว 800×480, CPU ARM9 600 MHz และ DDR 32 MB
- KINSEAL — เว็บไซต์ผู้ผลิต (Shenzhen Kinseal Intelligent Control) — ข้อมูลบริษัทผู้ผลิตและกลุ่มผลิตภัณฑ์ HMI/PLC
- KINSEAL Download Center — แหล่งดาวน์โหลดซอฟต์แวร์ KinsealStudio และคู่มือการใช้งาน
