วิธีติดตั้งและเริ่มใช้งาน SK-102HG Samkoon HMI 4G ทีละขั้น ตั้งแต่เจาะตู้จนเชื่อม PLC | VR Automation

อัปเดต 24 สิงหาคม 2569 | คู่มือใช้งาน | เรียบเรียงโดยทีมวิศวกร VR Automation

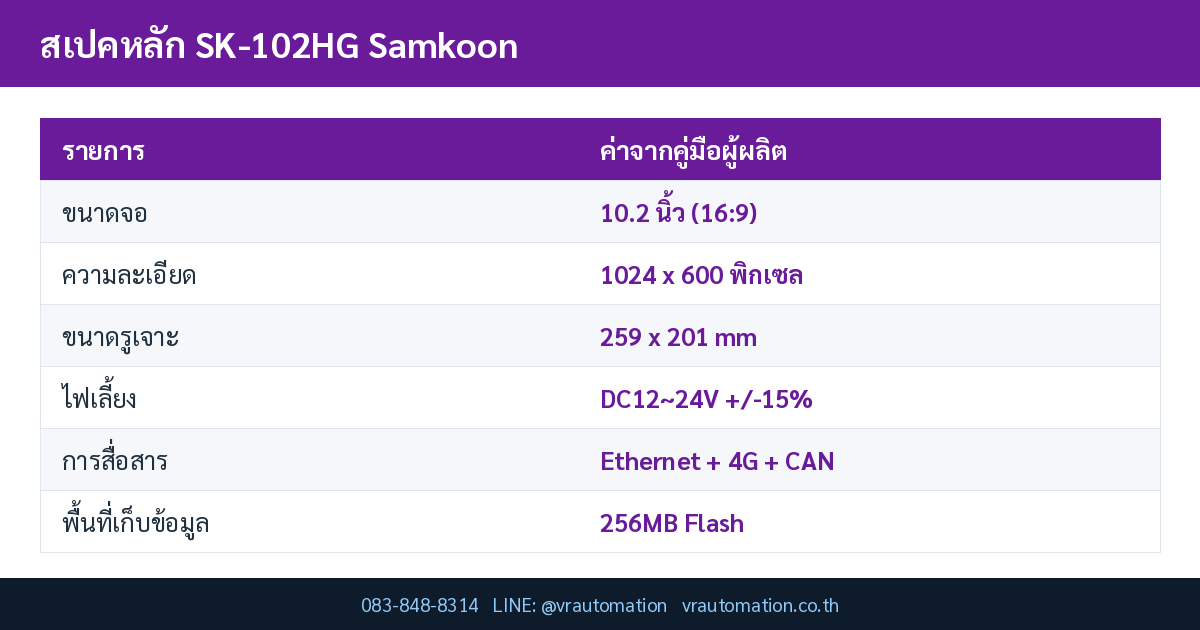

สเปคที่ต้องยืนยันก่อนเริ่ม

ขั้นที่ 1: ตรวจของและยืนยันรุ่นก่อนแกะ

ตรวจฉลากด้านหลังว่าเป็น SK-102HG จริง เพราะในตระกูล SK-102 มีรุ่นที่หน้าตาเหมือนกันแต่ช่องทางสื่อสารต่างกัน หากคุณสั่งเพราะต้องการ 4G แล้วได้รุ่น HE หรือ HS มาแทน จะพบว่าไม่มีทั้ง 4G และในบางรุ่นไม่มีแม้กระทั่ง Ethernet ตรวจตอนนี้ง่ายกว่าตรวจหลังติดตั้งเสร็จ

ขั้นที่ 2: เจาะแผ่นหน้าตู้ที่ 259 x 201 มม.

ตัวเครื่องมีขนาด 275 x 211 มม. ส่วนรูเจาะคือ 259 x 201 มม. ระยะขอบที่เหลือคือพื้นที่ที่ขอบจอและยางซีลกดทับเพื่อให้ได้ IP65

• ใช้แบบเจาะจากคู่มือหรือวัดด้วยเวอร์เนียร์ อย่าวัดจากตัวเครื่องแล้วเผื่อเอง
• ลบคมขอบรูให้เรียบ เพราะคมที่เหลือจะบาดยางซีลเมื่อขันแคลมป์
• ความหนาแผ่นที่แนะนำโดยทั่วไปอยู่ในช่วงที่คู่มือระบุ ควรตรวจก่อนหากใช้ตู้ที่แผ่นหนาหรือบางผิดปกติ

ขั้นที่ 3: ยึดจอด้วยแคลมป์แบบไล่สลับมุม

ขันแคลมป์ยึดทีละน้อยแบบไล่สลับมุมตรงข้ามกัน เหมือนการขันน็อตล้อรถ วิธีนี้ทำให้แรงกดกระจายสม่ำเสมอและยางซีลแนบเต็มหน้า การขันแคลมป์ตัวใดตัวหนึ่งจนแน่นสุดก่อนจะทำให้จอเอียงและซีลรั่วที่มุมตรงข้าม ที่สำคัญคืออย่าขันแน่นเกินไปเพราะตัวเครื่องเป็นพลาสติกวิศวกรรม ABS + PC ที่แตกได้เมื่อรับแรงบิดเกิน

ขั้นที่ 4: จ่ายไฟให้ถูกต้อง

จอรับไฟ DC 12~24V ±15% กินกำลัง 7 วัตต์ คำแนะนำเชิงปฏิบัติมีดังนี้

• ใช้ 24VDC เป็นหลัก เพราะให้ระยะเผื่อแรงดันตกที่กว้างกว่า 12V มาก
• เลือกพาวเวอร์ซัพพลายที่จ่ายกระแสได้เผื่ออย่างน้อย 2 เท่าของกระแสใช้งานปกติ
• ควรใช้เบรกเกอร์หรือฟิวส์แยกวงจรจอออกจากวงจรควบคุมกำลัง เพื่อให้จอยังทำงานตอนไล่ปัญหาฝั่งกำลัง
• ตรวจขั้วบวกลบให้ถูกก่อนจ่ายไฟครั้งแรกเสมอ

ขั้นที่ 5: เชื่อมต่อกับ PLC ผ่าน COM1 หรือ COM2

ทั้งสองพอร์ตรองรับ RS232, RS422 และ RS485 ลำดับที่แนะนำคือ

1. ตัดสินใจก่อนว่าจะใช้สื่อทางกายภาพแบบใด โดยทั่วไป RS485 เหมาะกับระยะไกลและอุปกรณ์หลายตัว ส่วน RS232 เหมาะกับการต่อตรงตัวต่อตัวในระยะสั้น
2. ต่อสายตามผังพินในคู่มือ อย่าเดาจากคอนเนกเตอร์ที่หน้าตาเหมือนกัน
3. สำหรับ RS485 ให้ใส่ตัวต้านทานปลายสาย (termination) ที่ปลายทั้งสองด้านของบัส ไม่ใช่ที่ทุกโหนด
4. ตั้งค่าพารามิเตอร์การสื่อสารใน SKTOOL ให้ตรงกับฝั่ง PLC ทุกค่า ได้แก่ Baud Rate, Data Bits, Stop Bits, Parity และ Station Number

ขั้นที่ 6: สร้างโครงการใน SKTOOL และเลือกไดรเวอร์

SKTOOL เป็นซอฟต์แวร์ที่ Samkoon ให้ดาวน์โหลดได้จากหน้าดาวน์โหลดของผู้ผลิต ลำดับงานที่แนะนำคือ

1. สร้างโครงการใหม่และเลือกรุ่นจอให้ตรงเป็น SK-102HG เพราะขนาดหน้าจอที่ผิดรุ่นจะทำให้ต้องจัดวางองค์ประกอบใหม่ทั้งหมด
2. เลือกไดรเวอร์ของ PLC ที่คุณใช้จากรายการที่มีให้ หรือเลือก Modbus RTU / Modbus TCP หากใช้โปรโตคอลกลาง
3. สร้างหน้าจอแรกให้เรียบง่ายที่สุด เช่น แสดงค่าตัวเดียวจากรีจิสเตอร์ที่รู้ค่าแน่นอน เพื่อใช้ทดสอบการสื่อสาร
4. ดาวน์โหลดโครงการผ่านพอร์ต USB หรือผ่าน Ethernet
5. ยืนยันว่าค่าที่แสดงตรงกับค่าจริงใน PLC ก่อนจะไปสร้างหน้าจอที่ซับซ้อนขึ้น

ขั้นที่ 7: ตั้งค่า 4G สำหรับการเข้าถึงระยะไกล

SK-102HG เป็นรุ่นที่มี 4G ในตัว ซึ่งเปิดทางให้มอนิเตอร์เครื่องจักรจากนอกโรงงานได้ ข้อควรพิจารณาก่อนใช้งานจริงมีดังนี้

• ตำแหน่งติดตั้งต้องมีสัญญาณเพียงพอ ตู้เหล็กปิดสนิทลดทอนสัญญาณอย่างมาก อาจต้องใช้เสาอากาศภายนอก
• ควรกำหนดสิทธิ์การเข้าถึงและรหัสผ่านให้รัดกุม เพราะการเปิดช่องทางระยะไกลคือการเปิดพื้นผิวความเสี่ยงด้านความปลอดภัยไปพร้อมกัน
• ตรวจสอบขั้นตอนการตั้งค่าโดยละเอียดจากคู่มือรุ่นที่ผู้ผลิตให้มา เพราะรายละเอียดเมนูอาจต่างกันตามเวอร์ชันเฟิร์มแวร์

ตารางเทียบรุ่นในตระกูล SK-102H

สังเกตว่า SK-102HG ได้ Flash มากกว่ารุ่นอื่นเป็นเท่าตัว ซึ่งมีประโยชน์มากเมื่อคุณต้องเก็บข้อมูล Historical Trend หรือมีไฟล์กราฟิกจำนวนมากในโครงการ

คำถามที่พบบ่อย

ถาม: ติดตั้งจอในแนวตั้งได้ไหม
ตอบ: การหมุนหน้าจอเป็นเรื่องของการตั้งค่าใน SKTOOL แต่ต้องตรวจสอบว่ารุ่นและเวอร์ชันเฟิร์มแวร์ที่คุณมีรองรับ และต้องเจาะรูติดตั้งตามแนวที่จะใช้จริง

ถาม: ต่อจอ 2 ตัวกับ PLC ตัวเดียวได้ไหม
ตอบ: ได้ผ่าน RS485 แบบมัลติดรอปหรือผ่าน Ethernet โดยต้องตั้ง Station Number ไม่ให้ซ้ำกัน และคำนึงว่าเวลาตอบสนองจะช้าลงเมื่อมีโหนดมากขึ้น

ถาม: ทำไมจอต่อกับ PLC ไม่ติดทั้งที่ตั้งค่าถูกหมด
ตอบ: สาเหตุที่พบบ่อยที่สุดเรียงตามลำดับคือ ต่อสาย A กับ B สลับกันบน RS485, ไม่ได้ใส่ตัวต้านทานปลายสาย, Station Number ไม่ตรง และเลือกไดรเวอร์ผิดรุ่นย่อยของ PLC

สรุป

การติดตั้ง SK-102HG ให้เรียบร้อยตั้งแต่ครั้งแรกขึ้นกับสามเรื่องหลัก คือเจาะรูให้ตรงขนาด 259 x 201 มม. จ่ายไฟด้วย 24VDC ที่มีกำลังเผื่อเพียงพอ และตั้งค่าการสื่อสารให้ตรงกันทุกพารามิเตอร์กับฝั่ง PLC เมื่อสามข้อนี้ถูกต้อง ปัญหาที่เหลือมักเป็นเรื่องการออกแบบหน้าจอซึ่งแก้ไขได้ตลอดเวลา ต่างจากการเจาะรูผิดที่แก้ไม่ได้
