Name: SK-102CS Samkoon HMI
Brand: Samkoon
SKU: SK-102CS
Availability: InStock

อัปเดต 24 สิงหาคม 2569 | เคล็ดลับช่าง | เรียบเรียงโดยทีมวิศวกร VR Automation

สรุปก่อนอ่านยาว: SK-102CS เป็นจอ HMI ขนาด 10.2 นิ้วในสาย SK ของ Samkoon ที่มาพร้อม CPU Cortex A7 1GHz แบบดูอัลคอร์ พอร์ต Ethernet และหน้าจอระดับ IP65 ปัญหาที่ช่างเจอบ่อยกับ HMI ขนาดนี้ไม่ใช่เรื่องซอฟต์แวร์ แต่คือ การจ่ายไฟและการระบายความร้อน เพราะจอใหญ่กินไฟมากกว่าที่หลายคนประเมิน บทความนี้รวม 7 เคล็ดลับจากสเปคจริงในคู่มือเลือกรุ่นของผู้ผลิต

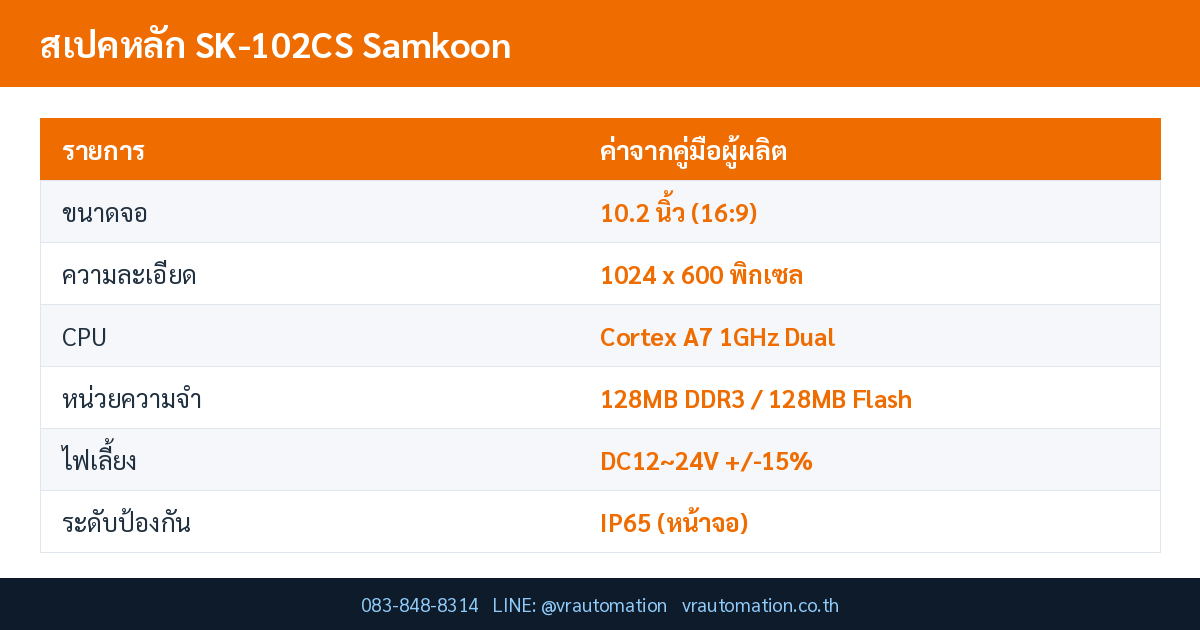

สเปค SK-102CS ที่ต้องรู้ก่อนติดตั้ง

รายการ	ค่าตามคู่มือผู้ผลิต
ขนาดตัวเครื่อง	274 x 180 x 40 มม.
ขนาดรูเจาะติดตั้ง	255 x 167 มม.
ขนาดจอแสดงผล	10.2 นิ้ว อัตราส่วน 16:9
ความละเอียด	1024 x 600 พิกเซล
ความสว่าง	500 cd/m²
อัตราส่วนความต่างแสง	450:1
จำนวนสี	16.77 ล้านสี
แผงสัมผัส	แบบ 4 สาย ความแม่นยำสูง
CPU	Cortex A7 1GHz ดูอัลคอร์
หน่วยความจำ	128MB DDR3
พื้นที่เก็บข้อมูล	128MB Flash
พอร์ตเครือข่าย	Ethernet (ไม่มี WiFi และ 4G)
พอร์ตอนุกรม	COM1 และ COM2 รองรับ RS232 / RS422 / RS485
พอร์ต USB	มีทั้งพอร์ตดาวน์โหลดและพอร์ตเสียบ USB Drive
ไฟเลี้ยง	DC 12~24V ±15%
กำลังไฟที่ใช้	7 วัตต์
น้ำหนัก	1,000 กรัม
อุณหภูมิใช้งาน	-20 ถึง 55°C (ไม่เป็นน้ำแข็ง)
ความชื้นใช้งาน	5~95% RH (ไม่ควบแน่น)
ทนแรงสั่นสะเทือน	10~25 Hz ทิศทาง XYZ 2G นาน 30 นาที
ระดับไฟฟ้าสถิต	±6 kV
ทดสอบทนแรงดัน	1000 VAC นาน 1 นาที
ระดับการป้องกัน	IP65 เฉพาะด้านหน้าจอ
วัสดุตัวเครื่อง	พลาสติกวิศวกรรม ABS + PC
มาตรฐาน CE	สอดคล้อง EN55032 และ EN55035
ซอฟต์แวร์ออกแบบหน้าจอ	SKTOOL

เคล็ดลับที่ 1: คิดโหลดไฟจากกระแส ไม่ใช่จากวัตต์

จอกินไฟ 7 วัตต์ ฟังดูน้อย แต่ถ้าคุณจ่ายไฟที่ 12VDC นั่นคือกระแสเกือบ 600 mA และเมื่อเปิดเครื่องจะมีกระแสกระชากสูงกว่านั้นชั่วขณะ การเลือกพาวเวอร์ซัพพลายควรเผื่ออย่างน้อย 2 เท่าของกระแสใช้งานปกติ อาการที่พบบ่อยเมื่อจ่ายไฟไม่พอคือจอบูตวนซ้ำ ๆ โดยไม่มีข้อความแจ้งเตือน

เคล็ดลับที่ 2: ใช้ 24V แทน 12V เมื่อสายไฟยาว

ช่วงไฟเลี้ยงคือ DC 12~24V ±15% ซึ่งหมายความว่าที่ 12V ขอบล่างคือประมาณ 10.2V เท่านั้น เมื่อรวมแรงดันตกในสายที่เดินยาวข้ามตู้ ค่าจริงที่ปลายทางอาจต่ำกว่าขอบล่าง การใช้ 24V ให้ระยะเผื่อที่กว้างกว่ามากและเป็นทางเลือกที่ปลอดภัยกว่าเสมอในงานตู้ควบคุม

เคล็ดลับที่ 3: เจาะรูติดตั้งตามขนาด 255 x 167 มม. เท่านั้น

ตัวเครื่องกว้าง 274 x 180 มม. แต่ขนาดรูเจาะคือ 255 x 167 มม. ระยะขอบที่เหลือประมาณ 9.5 มม. รอบด้านคือพื้นที่ที่ยางซีลกดทับเพื่อให้ได้ IP65 การเจาะรูใหญ่เกินไปแม้เพียงไม่กี่มิลลิเมตรจะทำให้ยางซีลกดไม่เต็มหน้า และระดับ IP65 จะหายไปทันที

เคล็ดลับที่ 4: จำไว้ว่า IP65 คุ้มครองแค่ด้านหน้า

คู่มือระบุชัดว่า IP65 ใช้กับ หน้าจอด้านหน้าเท่านั้น ด้านหลังที่มีคอนเนกเตอร์ทั้งหมดไม่ได้กันน้ำ นี่คือเหตุผลที่จอ HMI ต้องติดตั้งบนหน้าประตูตู้ที่ปิดสนิท ไม่ใช่ติดตั้งลอยในพื้นที่ที่มีการฉีดล้าง

💡 Pro Tip: จอรุ่นนี้มีพื้นที่เก็บข้อมูลเพียง 128MB Flash ซึ่งใช้เก็บทั้งไฟล์โครงการและข้อมูล Historical Trend ถ้าคุณตั้งค่าบันทึกแนวโน้มไว้หลายจุดในช่วงเวลาถี่ พื้นที่จะเต็มเร็วกว่าที่คาดมาก และเมื่อเต็มแล้วอาการที่เห็นคือจอทำงานช้าลงหรือหยุดบันทึกเงียบ ๆ ทางแก้ที่ถูกต้องคือตั้งค่าให้ส่งออกข้อมูลลง USB Drive เป็นรอบ หรือเก็บเฉพาะจุดที่จำเป็นจริง ๆ อย่ารอให้พื้นที่เต็มแล้วค่อยแก้

เคล็ดลับที่ 5: แยกใช้ COM1 กับ COM2 ให้ถูกงาน

ทั้งสองพอร์ตรองรับ RS232, RS422 และ RS485 การจัดสรรที่ดีคือใช้พอร์ตหนึ่งคุย PLC หลัก และอีกพอร์ตคุยอุปกรณ์รอง เช่น อินเวอร์เตอร์หรือเครื่องวัด ผ่าน Modbus RTU การรวมทุกอย่างไว้บนบัสเดียวทำให้เวลาตอบสนองช้าลงและไล่ปัญหายากขึ้นเมื่อมีอุปกรณ์ตัวใดตัวหนึ่งตอบช้า

เคล็ดลับที่ 6: เลือกรุ่นย่อยให้ตรงกับช่องทางสื่อสารที่ต้องการ

ในตระกูล SK-102 มีหลายรุ่นย่อยที่หน้าตาเหมือนกันแต่ช่องทางสื่อสารต่างกันสิ้นเชิง ตารางด้านล่างช่วยให้เลือกไม่ผิด

รุ่น	Ethernet	WiFi	4G	CAN
SK-102CE	ไม่มี	ไม่มี	ไม่มี	ไม่มี
SK-102CS	มี	ไม่มี	ไม่มี	ไม่มี
SK-102CG	มี	ไม่มี	มี	มี
SK-102CW	มี	มี	ไม่มี	มี

ข้อสังเกตที่น่าสนใจคือ SK-102CS ใช้ CPU Cortex A7 1GHz ดูอัลคอร์ ขณะที่ SK-102CG ใช้ Cortex A8 600MHz ดังนั้นถ้าไม่ต้องการ 4G รุ่น CS จะให้พลังประมวลผลที่สูงกว่า ซึ่งเห็นผลชัดในหน้าจอที่มีกราฟิกซับซ้อนหรือมีจุดข้อมูลจำนวนมาก

เคล็ดลับที่ 7: อย่าติดจอในตำแหน่งที่โดนแดดตรง

ความสว่าง 500 cd/m² ถือว่าดีสำหรับจอในร่ม แต่ยังไม่พอสำหรับแสงแดดตรง นอกจากอ่านไม่เห็นแล้ว ความร้อนสะสมจากแดดยังผลักอุณหภูมิเข้าใกล้ขอบบนที่ 55°C ซึ่งทำให้ backlight เสื่อมเร็วกว่าปกติมาก ถ้าเลี่ยงไม่ได้จริง ควรทำกันสาดหรือเลือกตำแหน่งติดตั้งใหม่

คำถามที่พบบ่อย

ถาม: SK-102CS ใช้ซอฟต์แวร์อะไรออกแบบหน้าจอ
ตอบ: ใช้ SKTOOL ซึ่งเป็นซอฟต์แวร์ของ Samkoon ที่ดาวน์โหลดได้จากหน้าดาวน์โหลดของผู้ผลิต

ถาม: ต่อกับ PLC ยี่ห้ออื่นได้ไหม
ตอบ: ได้ SKTOOL มีรายการไดรเวอร์ให้เลือกหลายยี่ห้อ และรองรับ Modbus RTU / Modbus TCP ซึ่งเป็นโปรโตคอลกลางที่ PLC ส่วนใหญ่รองรับ

ถาม: อยากได้ 4G ต้องเลือกรุ่นไหน
ตอบ: ต้องเลือก SK-102CG ซึ่งเป็นรุ่นที่มี 4G และ CAN แต่ใช้ CPU รุ่นต่างจาก CS จึงควรพิจารณาความซับซ้อนของหน้าจอประกอบด้วย

สรุป

SK-102CS เป็นจอที่ให้อัตราส่วนความคุ้มค่าดีในกลุ่มจอ 10 นิ้ว เพราะได้ CPU ดูอัลคอร์ 1GHz พร้อม Ethernet ในราคาที่ต่ำกว่ารุ่นที่มี 4G ประเด็นที่ต้องวางแผนล่วงหน้าคือพื้นที่เก็บข้อมูล 128MB และการจ่ายไฟที่มั่นคง สองเรื่องนี้คิดให้ครบตั้งแต่ออกแบบตู้ จะช่วยลดปัญหาหน้างานได้เกือบทั้งหมด
