สรุปสเปค MC043S14R-PAD Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: MC043S14R-PAD คือจอสัมผัสอนุกรม 4.3 นิ้ว ระบบ RTOS 16.77 ล้านสี รองรับ USB Keyboard/Mouse จากแบรนด์ Kinseal (Shenzhen Kinseal Intelligent Control Technology) ตัวเครื่องใช้จอ 4.3″ TFT LCD พร้อมจอสัมผัสระดับอุตสาหกรรม ระดับการป้องกันหน้าจอ IP65 และผ่านมาตรฐาน EMC EN61000-6-2 สำหรับสภาพแวดล้อมอุตสาหกรรม บทความนี้สรุปสเปคทุกรายการจากคู่มือการเลือกรุ่นของผู้ผลิตโดยตรง เพื่อให้วิศวกรใช้ตัดสินใจเลือกรุ่นได้ทันที
ภาพรวมก่อนเลือกรุ่น
ในงานออกแบบตู้คอนโทรล การเลือกจอ HMI ไม่ได้ดูแค่ขนาดหน้าจอ แต่ต้องพิจารณาสามเรื่องพร้อมกัน คือ ชนิดพอร์ตสื่อสาร ที่ต้องตรงกับ PLC และอุปกรณ์ปลายทาง ขนาดรูเจาะและความหนา ที่ต้องลงตัวกับหน้าตู้ที่มีอยู่ และ ระดับภูมิคุ้มกันทางไฟฟ้า ที่ต้องสอดคล้องกับสภาพแวดล้อมจริงหน้างาน MC043S14R-PAD ถูกวางตำแหน่งไว้ที่ จอสัมผัสอนุกรม 4.3 นิ้ว ระบบ RTOS 16.77 ล้านสี รองรับ USB Keyboard/Mouse ซึ่งเป็นจุดที่ควรพิจารณาตั้งแต่ขั้นตอนออกแบบ ไม่ใช่ตอนสั่งซื้อ

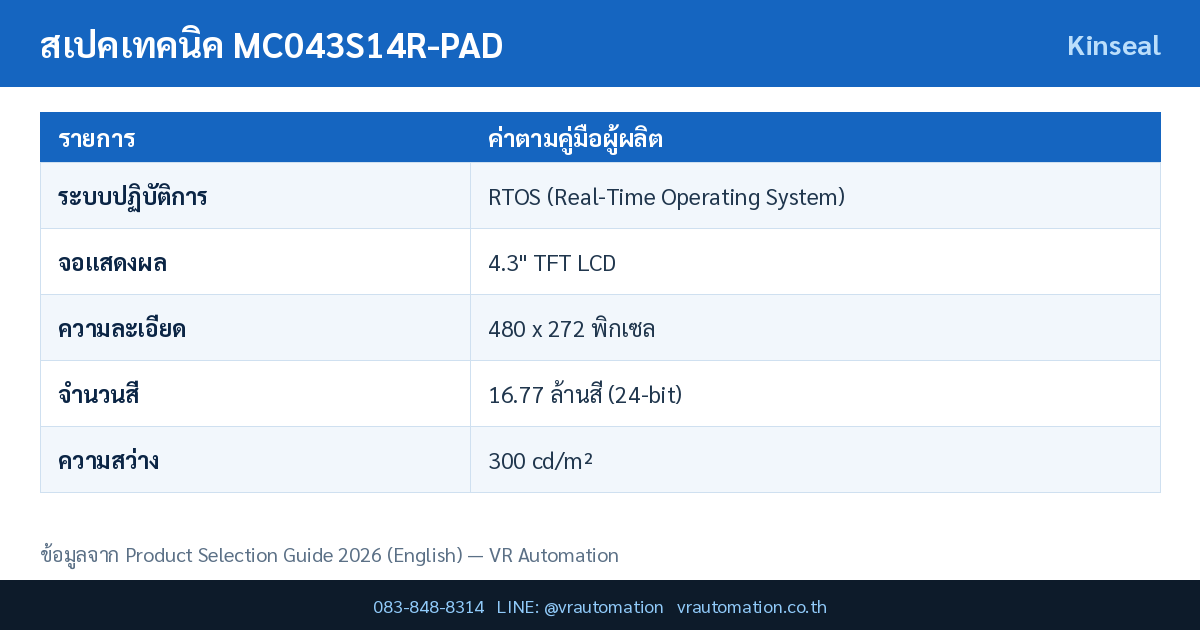

สเปคเทคนิคหลัก MC043S14R-PAD
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| รุ่น (Model) | MC043S14R-PAD (RS485) — รุ่นคู่ MC043S14R-PAE (RS232) |
| ระบบปฏิบัติการ | RTOS (Real-Time Operating System) |
| จอแสดงผล | 4.3" TFT LCD |
| ความละเอียด | 480 x 272 พิกเซล |
| จำนวนสี | 16.77 ล้านสี (24-bit) |
| ความสว่าง | 300 cd/m² |
| Backlight | LED ปรับความสว่างได้ อายุ 20,000 ชั่วโมง |
| จอสัมผัส | Resistive Touch Screen |
| CPU | 32-bit 500 MHz พร้อม PSRAM 16 MB ในตัว |
| หน่วยความจำ | 16 MByte SPI NOR Flash |
| RTC | มี RTC ในตัว |
| Buzzer | มี |
| WiFi / Bluetooth | สั่งทำได้ (Customizable) |
| USB Keyboard / Mouse | รองรับ |
| Ethernet / 4G | ไม่รองรับ |
| เล่นเสียง (Audio) | ไม่รองรับ |
| I2C External Keyboard | สั่งทำได้ |
| เก็บข้อมูลเมื่อไฟดับ | รองรับ |
| พอร์ต USB | USB 2.0 Device |
| พอร์ตสื่อสาร | COM1: RS485 (รุ่น -PAD) |
| การดาวน์โหลดโปรแกรม | USB / USB Flash Drive |
| รองรับ USB Flash Drive | รองรับ |
| แรงดันไฟเลี้ยง | DC 12-30 V |
| กำลังไฟ | 2 W |
| การป้องกันไฟกระชาก | Surge ±1.8 KV |
| มาตรฐาน CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007 / EFT ±4KV / ESD contact ±8KV, air ±15KV |
ข้อมูลเชิงกลและสภาพแวดล้อมการใช้งาน
ค่าต่อไปนี้ใช้สำหรับออกแบบหน้าตู้และประเมินสภาพแวดล้อมที่ติดตั้ง MC043S14R-PAD ได้จริง
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| ระดับการป้องกัน | หน้าจอ IP65 / ตัวเครื่องด้านหลัง IP20 |
| ขนาดตัวเครื่อง | 137.3 x 85.57 x 27.9 มม. |
| พื้นที่แสดงผลจริง | 95 x 54 มม. |
| ขนาดรูเจาะ | 129.04 x 77.04 มม. (แนะนำ 131 x 79 มม.) |
| น้ำหนักสุทธิ | 163 กรัม |
| อุณหภูมิใช้งาน | -10 ℃ ~ 50 ℃ |
| อุณหภูมิเก็บรักษา | -30 ℃ ~ 70 ℃ |
| ความชื้นสัมพัทธ์ | 10~90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10-25 Hz แกน X, Y, Z ที่ 2g นาน 30 นาที |
| การระบายความร้อน | Natural Air Cooling (ไม่ใช้พัดลม) |
จุดเด่นของ MC043S14R-PAD Kinseal
- แสดงผล 16.77 ล้านสี (24-bit) มากกว่าซีรีส์ AMZ ที่ 260K สี ทำให้ภาพกราฟิกและไล่เฉดสีดูเนียนกว่าอย่างเห็นได้ชัด
- ทำงานบน RTOS ซึ่งบูตเร็วและตอบสนองแบบ deterministic เหมาะกับงานที่ต้องการเวลาตอบสนองแน่นอน
- รองรับ USB Keyboard และ USB Mouse โดยตรง สะดวกเมื่อต้องป้อนข้อมูลจำนวนมากหรือทำงานในโหมด commissioning
- สั่งทำ WiFi, Bluetooth และ I2C External Keyboard เพิ่มได้ ยืดหยุ่นสำหรับงาน OEM ที่มีข้อกำหนดเฉพาะ
- ภูมิคุ้มกัน ESD air discharge สูงถึง ±15 KV และ EFT ±4 KV แม้เป็นจอสัมผัสอนุกรมขนาดเล็ก
เปรียบเทียบรุ่นในกลุ่มเดียวกัน
ตารางด้านล่างเปรียบเทียบ MC043S14R-PAD กับรุ่นที่ขนาดหน้าจอใกล้เคียงกันจากคู่มือการเลือกรุ่นฉบับเดียวกัน เพื่อช่วยตัดสินใจว่าควรจ่ายเพิ่มเพื่อฟีเจอร์ใด หรือประหยัดได้ตรงไหน
| รายการ | MC043S14R-PAD | AMZ043W01RPGDW | AMZ043W06RDD | AMZ035W01RABD |
|---|---|---|---|---|
| ขนาดจอ | 4.3" | 4.3" | 4.3" | 3.5" |
| ความละเอียด | 480 x 272 พิกเซล | 480 x 272 พิกเซล | 480 x 272 พิกเซล | 320 x 240 พิกเซล |
| ความสว่าง | 300 cd/m² | 300 cd/m² | 300 cd/m² | 300 cd/m² |
| จำนวนสี | 16.77 ล้านสี (24-bit) | 260K Colors | 260K Colors | 260K Colors |
| หน่วยความจำ | 16 MByte SPI NOR Flash | 128 MByte SPI NAND Flash | 16 MByte SPI NOR Flash | 128 MByte SPI NAND Flash |
| พอร์ตสื่อสาร | COM1: RS485 (รุ่น -PAD) | RS485 | 1 พอร์ต — RS485 | 2 พอร์ต — COM1: RS232/RS485, COM2: RS485 |
| แรงดันไฟเลี้ยง | DC 12-30 V | DC 10-30 V | DC 10-30 V | DC 10-30 V |
| กำลังไฟ | 2 W | < 2 W | < 2 W | < 2 W |
การใช้งานในอุตสาหกรรม
เครื่องมือแพทย์และเครื่องวิเคราะห์
ต้องการภาพสีจำนวนมากและการตอบสนองที่คาดเดาได้จากระบบ RTOS
แผงควบคุมเครื่องใช้เชิงพาณิชย์
เครื่องซักผ้าอุตสาหกรรม ตู้จ่ายน้ำ ตู้ขายสินค้าอัตโนมัติ
อุปกรณ์ที่ต้องการป้อนข้อมูลบ่อย
รองรับคีย์บอร์ด USB สำหรับกรอกรหัสงานหรือ recipe
ดูสินค้ากลุ่มจอสัมผัส HMI ทั้งหมดที่ VR Automation จำหน่ายได้ที่ หมวดหมู่ HMI หรือเลือกชมอุปกรณ์ออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า
ซอฟต์แวร์และการพัฒนาหน้าจอ
MC043S14R-PAD ใช้ซอฟต์แวร์ฝั่ง Host ชื่อ MagicStudio ตามที่ระบุในคู่มือการเลือกรุ่นของผู้ผลิต ซึ่งใช้สำหรับออกแบบหน้าจอ กำหนดค่าโปรโตคอลสื่อสาร และคอมไพล์โปรเจกต์ก่อนดาวน์โหลดลงเครื่อง ควรตรวจสอบเวอร์ชันของซอฟต์แวร์ให้ตรงกับรุ่นฮาร์ดแวร์เสมอ เพราะซีรีส์ต่างกันใช้คนละตัว
คำถามที่พบบ่อย (FAQ)
MC043S14R-PAD ต่างจาก MC043S14R-PAE อย่างไร?
ต่างที่พอร์ตอนุกรมเท่านั้น — PAD เป็น RS485 ส่วน PAE เป็น RS232 สเปคจอ CPU และตัวเครื่องเหมือนกัน
รองรับ Ethernet หรือไม่?
ไม่รองรับ Ethernet และไม่รองรับ 4G ในตัว หากต้องการเชื่อมต่อไร้สายสามารถสั่งทำโมดูล WiFi หรือ Bluetooth เพิ่มได้
ใช้ซอฟต์แวร์อะไรออกแบบหน้าจอ?
MagicStudio ซึ่งเป็นซอฟต์แวร์ฝั่ง Host ของ MC Series โดยมีชุด control สำเร็จรูปให้ประกอบเป็นหน้าจอตามต้องการ
สรุป
MC043S14R-PAD เป็นจอสัมผัสอนุกรม 4.3 นิ้ว ระบบ RTOS 16.77 ล้านสี รองรับ USB Keyboard/Mouse ที่เหมาะกับงานที่ต้องการเครื่องมือแพทย์และเครื่องวิเคราะห์ จุดที่ควรตรวจสอบก่อนสั่งซื้อคือชนิดพอร์ตสื่อสารและขนาดติดตั้งให้ตรงกับหน้าตู้เดิม เพราะรุ่นในตระกูลเดียวกันมักใช้ตัวถังเหมือนกันแต่ต่างกันที่พอร์ตและหน่วยความจำ หากไม่แน่ใจว่ารุ่นใดเหมาะกับหน้างาน ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสอบสเปคและแนะนำรุ่นที่ใช้ทดแทนได้
