สรุปสเปค MC070S14R-PAD Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: MC070S14R-PAD คือจอสัมผัสอนุกรม 7 นิ้ว RTOS 16.77 ล้านสี ความสว่าง 400 cd/m² จากแบรนด์ Kinseal (Shenzhen Kinseal Intelligent Control Technology) ตัวเครื่องใช้จอ 7″ TFT LCD พร้อมจอสัมผัสระดับอุตสาหกรรม ระดับการป้องกันหน้าจอ IP65 และผ่านมาตรฐาน EMC EN61000-6-2 สำหรับสภาพแวดล้อมอุตสาหกรรม บทความนี้สรุปสเปคทุกรายการจากคู่มือการเลือกรุ่นของผู้ผลิตโดยตรง เพื่อให้วิศวกรใช้ตัดสินใจเลือกรุ่นได้ทันที
ภาพรวมก่อนเลือกรุ่น
ในงานออกแบบตู้คอนโทรล การเลือกจอ HMI ไม่ได้ดูแค่ขนาดหน้าจอ แต่ต้องพิจารณาสามเรื่องพร้อมกัน คือ ชนิดพอร์ตสื่อสาร ที่ต้องตรงกับ PLC และอุปกรณ์ปลายทาง ขนาดรูเจาะและความหนา ที่ต้องลงตัวกับหน้าตู้ที่มีอยู่ และ ระดับภูมิคุ้มกันทางไฟฟ้า ที่ต้องสอดคล้องกับสภาพแวดล้อมจริงหน้างาน MC070S14R-PAD ถูกวางตำแหน่งไว้ที่ จอสัมผัสอนุกรม 7 นิ้ว RTOS 16.77 ล้านสี ความสว่าง 400 cd/m² ซึ่งเป็นจุดที่ควรพิจารณาตั้งแต่ขั้นตอนออกแบบ ไม่ใช่ตอนสั่งซื้อ

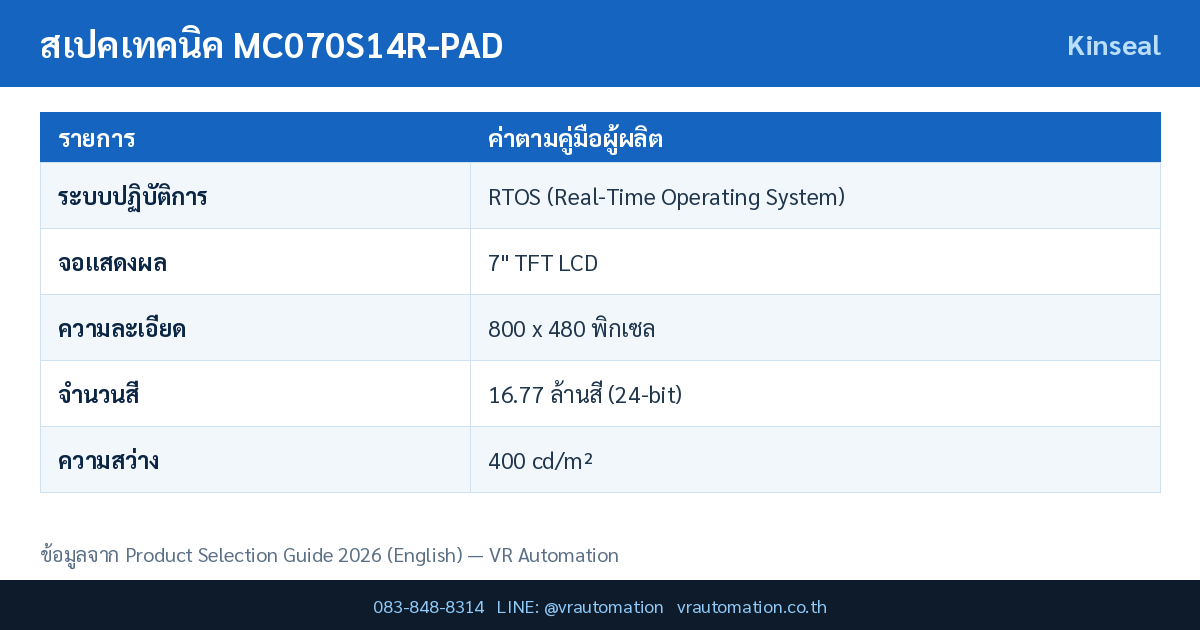

สเปคเทคนิคหลัก MC070S14R-PAD
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| รุ่น (Model) | MC070S14R-PAD (RS485) — รุ่นคู่ MC070S14R-PAE (RS232) |
| ระบบปฏิบัติการ | RTOS (Real-Time Operating System) |
| จอแสดงผล | 7" TFT LCD |
| ความละเอียด | 800 x 480 พิกเซล |
| จำนวนสี | 16.77 ล้านสี (24-bit) |
| ความสว่าง | 400 cd/m² |
| Backlight | LED ปรับความสว่างได้ อายุ 20,000 ชั่วโมง |
| จอสัมผัส | Resistive Touch Screen |
| CPU | 32-bit 500 MHz พร้อม PSRAM 16 MB ในตัว |
| หน่วยความจำ | 16 MByte SPI NOR Flash |
| RTC | มี RTC ในตัว |
| Buzzer | มี |
| WiFi / Bluetooth | สั่งทำได้ (Customizable) |
| USB Keyboard / Mouse | รองรับ |
| Ethernet / 4G | ไม่รองรับ |
| เล่นเสียง (Audio) | ไม่รองรับ |
| I2C External Keyboard | สั่งทำได้ |
| เก็บข้อมูลเมื่อไฟดับ | รองรับ |
| พอร์ต USB | USB 2.0 Device |
| พอร์ตสื่อสาร | COM1: RS485 (รุ่น -PAD) |
| การดาวน์โหลดโปรแกรม | USB / USB Flash Drive |
| รองรับ USB Flash Drive | รองรับ |
| แรงดันไฟเลี้ยง | DC 12-30 V |
| กำลังไฟ | 3.5 W |
| การป้องกันไฟกระชาก | Surge ±1.8 KV |
| มาตรฐาน CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007 / EFT ±4KV / ESD contact ±8KV, air ±15KV |
ข้อมูลเชิงกลและสภาพแวดล้อมการใช้งาน
ค่าต่อไปนี้ใช้สำหรับออกแบบหน้าตู้และประเมินสภาพแวดล้อมที่ติดตั้ง MC070S14R-PAD ได้จริง
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| ระดับการป้องกัน | หน้าจอ IP65 / ตัวเครื่องด้านหลัง IP20 |
| ขนาดตัวเครื่อง | 203.68 x 153.69 x 26.7 มม. |
| พื้นที่แสดงผลจริง | 154 x 85 มม. |
| ขนาดรูเจาะ | 189.98 x 135.98 มม. (แนะนำ 192 x 138 มม.) |
| น้ำหนักสุทธิ | 371 กรัม |
| อุณหภูมิใช้งาน | -10 ℃ ~ 50 ℃ |
| อุณหภูมิเก็บรักษา | -30 ℃ ~ 70 ℃ |
| ความชื้นสัมพัทธ์ | 10~90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10-25 Hz แกน X, Y, Z ที่ 2g นาน 30 นาที |
| การระบายความร้อน | Natural Air Cooling (ไม่ใช้พัดลม) |
จุดเด่นของ MC070S14R-PAD Kinseal
- จอ 7 นิ้ว 16.77 ล้านสี ความสว่าง 400 cd/m² ให้ภาพสดใสและอ่านง่ายกว่าจอสัมผัสอนุกรมทั่วไปที่แสดงได้ 65K หรือ 260K สี
- ระบบ RTOS ให้เวลาตอบสนองที่คาดเดาได้ บูตเร็ว และมีความเสถียรสูงในการทำงานต่อเนื่อง 24 ชั่วโมง
- รูเจาะ 189.98 x 135.98 มม. ใกล้เคียงมาตรฐานจอ 7 นิ้วทั่วไป ทำให้เปลี่ยนทดแทนจอเดิมได้โดยแทบไม่ต้องแก้ไขหน้าตู้
- รองรับ USB Keyboard / Mouse และเสียบ USB Flash Drive อัปเดตโปรแกรมได้โดยตรง
- ภูมิคุ้มกัน ESD contact ±8 KV, air ±15 KV และ EFT ±4 KV ตามมาตรฐาน EN61000-6-2 สำหรับสภาพแวดล้อมอุตสาหกรรม
เปรียบเทียบรุ่นในกลุ่มเดียวกัน
ตารางด้านล่างเปรียบเทียบ MC070S14R-PAD กับรุ่นที่ขนาดหน้าจอใกล้เคียงกันจากคู่มือการเลือกรุ่นฉบับเดียวกัน เพื่อช่วยตัดสินใจว่าควรจ่ายเพิ่มเพื่อฟีเจอร์ใด หรือประหยัดได้ตรงไหน
| รายการ | MC070S14R-PAD | AMZ070W01RXGAW | AMZ070W06RPGD | AMZ070P24W1RDD |
|---|---|---|---|---|
| ขนาดจอ | 7" | 7" | 7" | 7" |
| ความละเอียด | 800 x 480 พิกเซล | 800 x 480 พิกเซล | 800 x 480 พิกเซล | 800 x 480 พิกเซล |
| ความสว่าง | 400 cd/m² | 400 cd/m² | 250 cd/m² | 400 cd/m² |
| จำนวนสี | 16.77 ล้านสี (24-bit) | 260K Colors | 260K Colors | 260K Colors |
| หน่วยความจำ | 16 MByte SPI NOR Flash | 128 MByte SPI NAND Flash | 16 MByte SPI NAND Flash | 128 MByte SPI NAND Flash |
| พอร์ตสื่อสาร | COM1: RS485 (รุ่น -PAD) | RS485 / RS232 / RS422 | 1 พอร์ต — RS485 | 2 พอร์ต — RS485 x 2 ช่อง (รุ่น RDD) |
| แรงดันไฟเลี้ยง | DC 12-30 V | DC 10-30 V | DC 10-30 V | DC 10-30 V |
| กำลังไฟ | 3.5 W | 3.5 W | 3.5 W | 3.5 W |
การใช้งานในอุตสาหกรรม
แผงควบคุมเครื่องจักรที่เน้นภาพกราฟิก
แสดงผังกระบวนการที่มีการไล่เฉดสีและไอคอนละเอียด
เครื่องมือทดสอบและเครื่องวัด
ต้องการความแม่นยำของเวลาตอบสนองจากระบบ RTOS
ตู้ควบคุมที่อัปเกรดจากจอ 7 นิ้วเดิม
รูเจาะใกล้เคียงมาตรฐาน เปลี่ยนแทนได้สะดวก
ดูสินค้ากลุ่มจอสัมผัส HMI ทั้งหมดที่ VR Automation จำหน่ายได้ที่ หมวดหมู่ HMI หรือเลือกชมอุปกรณ์ออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า
ซอฟต์แวร์และการพัฒนาหน้าจอ
MC070S14R-PAD ใช้ซอฟต์แวร์ฝั่ง Host ชื่อ MagicStudio ตามที่ระบุในคู่มือการเลือกรุ่นของผู้ผลิต ซึ่งใช้สำหรับออกแบบหน้าจอ กำหนดค่าโปรโตคอลสื่อสาร และคอมไพล์โปรเจกต์ก่อนดาวน์โหลดลงเครื่อง ควรตรวจสอบเวอร์ชันของซอฟต์แวร์ให้ตรงกับรุ่นฮาร์ดแวร์เสมอ เพราะซีรีส์ต่างกันใช้คนละตัว
คำถามที่พบบ่อย (FAQ)
MC070S14R-PAD กินไฟเท่าไร?
กำลังไฟ 3.5 W ที่แรงดันไฟเลี้ยง DC 12-30 V พร้อมวงจรป้องกัน Surge ±1.8 KV
รองรับ Modbus RTU ผ่าน RS485 ไหม?
รองรับ พอร์ต COM1 เป็น RS485 ซึ่งเป็น physical layer มาตรฐานของ Modbus RTU กำหนดค่า baud rate, parity และ slave address ได้ผ่าน MagicStudio
รูเจาะขนาดเท่าไร?
189.98 x 135.98 มม. โดยแนะนำเจาะที่ 192 x 138 มม. ตัวเครื่องขนาด 203.68 x 153.69 x 26.7 มม. น้ำหนัก 371 กรัม
สรุป
MC070S14R-PAD เป็นจอสัมผัสอนุกรม 7 นิ้ว RTOS 16.77 ล้านสี ความสว่าง 400 cd/m² ที่เหมาะกับงานที่ต้องการแผงควบคุมเครื่องจักรที่เน้นภาพกราฟิก จุดที่ควรตรวจสอบก่อนสั่งซื้อคือชนิดพอร์ตสื่อสารและขนาดติดตั้งให้ตรงกับหน้าตู้เดิม เพราะรุ่นในตระกูลเดียวกันมักใช้ตัวถังเหมือนกันแต่ต่างกันที่พอร์ตและหน่วยความจำ หากไม่แน่ใจว่ารุ่นใดเหมาะกับหน้างาน ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสอบสเปคและแนะนำรุ่นที่ใช้ทดแทนได้
