สรุปสเปค ASTGEK028RGD Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: ASTGEK028RGD คือจอสัมผัสอนุกรม 2.8 นิ้ว กินไฟ 0.8 W น้ำหนัก 40 กรัม รองรับ DC 5-30 V จากแบรนด์ Kinseal (Shenzhen Kinseal Intelligent Control Technology) ตัวเครื่องใช้จอ 2.8″ TFT LCD พร้อมจอสัมผัสระดับอุตสาหกรรม ระดับการป้องกันหน้าจอ IP65 และผ่านมาตรฐาน EMC EN61000-6-2 สำหรับสภาพแวดล้อมอุตสาหกรรม บทความนี้สรุปสเปคทุกรายการจากคู่มือการเลือกรุ่นของผู้ผลิตโดยตรง เพื่อให้วิศวกรใช้ตัดสินใจเลือกรุ่นได้ทันที
ภาพรวมก่อนเลือกรุ่น
ในงานออกแบบตู้คอนโทรล การเลือกจอ HMI ไม่ได้ดูแค่ขนาดหน้าจอ แต่ต้องพิจารณาสามเรื่องพร้อมกัน คือ ชนิดพอร์ตสื่อสาร ที่ต้องตรงกับ PLC และอุปกรณ์ปลายทาง ขนาดรูเจาะและความหนา ที่ต้องลงตัวกับหน้าตู้ที่มีอยู่ และ ระดับภูมิคุ้มกันทางไฟฟ้า ที่ต้องสอดคล้องกับสภาพแวดล้อมจริงหน้างาน ASTGEK028RGD ถูกวางตำแหน่งไว้ที่ จอสัมผัสอนุกรม 2.8 นิ้ว กินไฟ 0.8 W น้ำหนัก 40 กรัม รองรับ DC 5-30 V ซึ่งเป็นจุดที่ควรพิจารณาตั้งแต่ขั้นตอนออกแบบ ไม่ใช่ตอนสั่งซื้อ

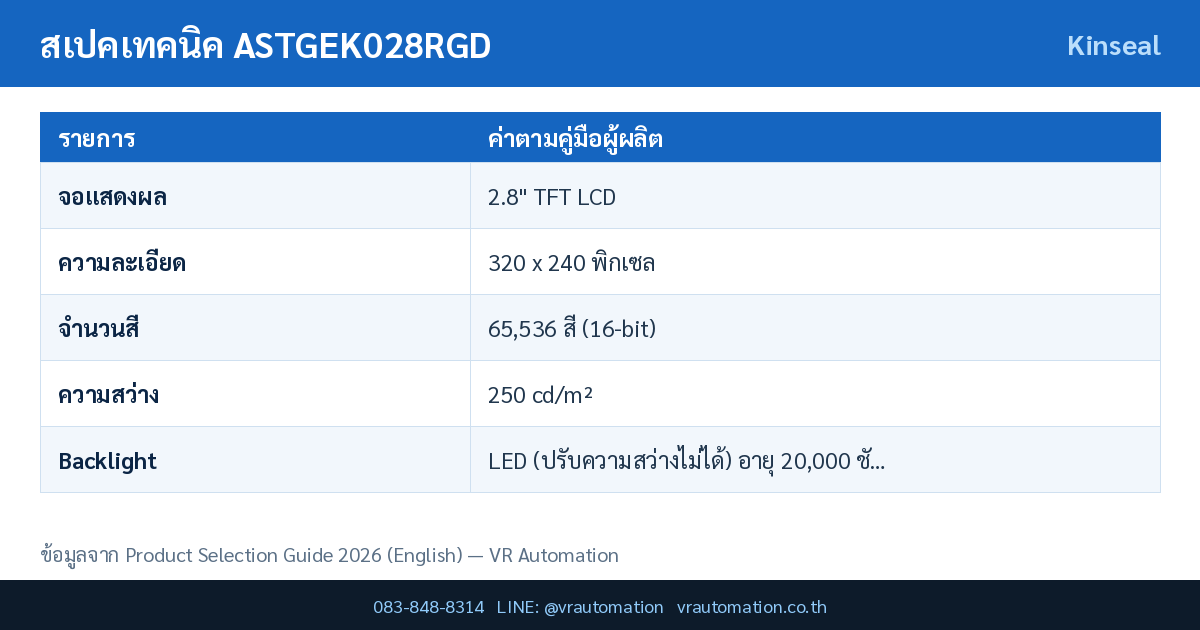

สเปคเทคนิคหลัก ASTGEK028RGD
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| รุ่น (Model) | ASTGEK028RGD (มีจอสัมผัส) — รุ่นคู่ ASTGEK028NGD (ไม่มีจอสัมผัส) |
| จอแสดงผล | 2.8" TFT LCD |
| ความละเอียด | 320 x 240 พิกเซล |
| จำนวนสี | 65,536 สี (16-bit) |
| ความสว่าง | 250 cd/m² |
| Backlight | LED (ปรับความสว่างไม่ได้) อายุ 20,000 ชั่วโมง |
| จอสัมผัส | Resistive 4-wire ระดับอุตสาหกรรม (ความแข็งผิว 4H) — เฉพาะรุ่น RGD |
| CPU | 200 MHz ARM Cortex-M4F |
| หน่วยความจำ | 16 MByte SPI NOR Flash (รุ่น NGD = 8 MByte) |
| RTC | มี RTC ในตัว |
| Buzzer | มี |
| เก็บข้อมูลเมื่อไฟดับ | ไม่รองรับ |
| พอร์ต USB | ไม่มี |
| พอร์ตสื่อสาร | RS485 Serial Communication |
| ช่วง Baud Rate | 1,200 – 230,400 bps |
| การดาวน์โหลดโปรแกรม | SD Card |
| รองรับ USB Flash Drive | ไม่รองรับ |
| แรงดันไฟเลี้ยง | DC 5 – 30 V (มีวงจรป้องกันการต่อกลับขั้ว) |
| กำลังไฟ | 0.8 W |
ข้อมูลเชิงกลและสภาพแวดล้อมการใช้งาน
ค่าต่อไปนี้ใช้สำหรับออกแบบหน้าตู้และประเมินสภาพแวดล้อมที่ติดตั้ง ASTGEK028RGD ได้จริง
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| ขนาดตัวเครื่อง | 122 x 88 x 25 มม. |
| พื้นที่แสดงผลจริง | 57.6 x 43.2 มม. |
| ขนาดรูเจาะ | 108 x 74 มม. (แนะนำ 110 x 76 มม.) |
| น้ำหนักสุทธิ | 40 กรัม |
| อุณหภูมิใช้งาน | -10 ℃ ~ 50 ℃ |
| อุณหภูมิเก็บรักษา | -30 ℃ ~ 70 ℃ |
| ความชื้นสัมพัทธ์ | 10~90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10-25 Hz แกน X, Y, Z ที่ 2g นาน 30 นาที |
| การระบายความร้อน | Natural Air Cooling (ไม่ใช้พัดลม) |
จุดเด่นของ ASTGEK028RGD Kinseal
- กินไฟเพียง 0.8 W ต่ำที่สุดในกลุ่มสินค้าที่นำเสนอ เหมาะกับอุปกรณ์ที่ใช้แบตเตอรี่หรือมีงบพลังงานจำกัด
- ช่วงแรงดันไฟเลี้ยงกว้าง DC 5-30 V พร้อมวงจรป้องกันการต่อกลับขั้ว ต่อกับระบบ 5 V, 12 V หรือ 24 V ได้โดยตรง
- น้ำหนักเพียง 40 กรัม เบามากสำหรับอุปกรณ์พกพาหรือแผงหน้าปัดที่มีข้อจำกัดด้านน้ำหนัก
- ใช้ CPU ARM Cortex-M4F 200 MHz ซึ่งมี FPU ในตัว ประมวลผลค่าทศนิยมสำหรับงานแสดงผลค่าวัดได้เร็ว
- รองรับ Baud Rate กว้างตั้งแต่ 1,200 ถึง 230,400 bps ปรับให้เข้ากับอุปกรณ์ต้นทางได้หลากหลาย
เปรียบเทียบรุ่นในกลุ่มเดียวกัน
ตารางด้านล่างเปรียบเทียบ ASTGEK028RGD กับรุ่นที่ขนาดหน้าจอใกล้เคียงกันจากคู่มือการเลือกรุ่นฉบับเดียวกัน เพื่อช่วยตัดสินใจว่าควรจ่ายเพิ่มเพื่อฟีเจอร์ใด หรือประหยัดได้ตรงไหน
| รายการ | ASTGEK028RGD | AMZ035W01RABD | AMZ043W01RPGDW | AMZ043W06RDD |
|---|---|---|---|---|
| ขนาดจอ | 2.8" | 3.5" | 4.3" | 4.3" |
| ความละเอียด | 320 x 240 พิกเซล | 320 x 240 พิกเซล | 480 x 272 พิกเซล | 480 x 272 พิกเซล |
| ความสว่าง | 250 cd/m² | 300 cd/m² | 300 cd/m² | 300 cd/m² |
| จำนวนสี | 65,536 สี (16-bit) | 260K Colors | 260K Colors | 260K Colors |
| หน่วยความจำ | 16 MByte SPI NOR Flash (รุ่น NGD = 8 MByte) | 128 MByte SPI NAND Flash | 128 MByte SPI NAND Flash | 16 MByte SPI NOR Flash |
| พอร์ตสื่อสาร | RS485 Serial Communication | 2 พอร์ต — COM1: RS232/RS485, COM2: RS485 | RS485 | 1 พอร์ต — RS485 |
| แรงดันไฟเลี้ยง | DC 5 – 30 V (มีวงจรป้องกันการต่อกลับขั้ว) | DC 10-30 V | DC 10-30 V | DC 10-30 V |
| กำลังไฟ | 0.8 W | < 2 W | < 2 W | < 2 W |
การใช้งานในอุตสาหกรรม
อุปกรณ์วัดและ Transmitter
แสดงค่าที่วัดได้พร้อมปุ่มตั้งค่าบนหน้าเครื่องขนาดเล็ก
แผงควบคุมอุปกรณ์พกพา
น้ำหนัก 40 กรัมและกินไฟ 0.8 W เหมาะกับงานที่ใช้แบตเตอรี่
โมดูลแสดงผลสำหรับ OEM
ต่อกับบอร์ดควบคุมของผู้ผลิตผ่าน RS485 โดยไม่ต้องพัฒนาไดรเวอร์จอเอง
ดูสินค้ากลุ่มจอสัมผัส HMI ทั้งหมดที่ VR Automation จำหน่ายได้ที่ หมวดหมู่ HMI หรือเลือกชมอุปกรณ์ออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า
ซอฟต์แวร์และการพัฒนาหน้าจอ
ASTGEK028RGD เป็นจอสัมผัสอนุกรมที่รับคำสั่งผ่านโปรโตคอลบนพอร์ต RS485 โดยการดาวน์โหลดโปรเจกต์ทำผ่าน SD Card ผู้ออกแบบระบบควรวางแผนขั้นตอนการอัปเดตโปรแกรมตั้งแต่ขั้นออกแบบโครงสร้างเครื่อง
คำถามที่พบบ่อย (FAQ)
ASTGEK028RGD กับ ASTGEK028NGD ต่างกันอย่างไร?
RGD มีจอสัมผัสแบบ Resistive 4-wire และหน่วยความจำ 16 MByte ส่วน NGD ไม่มีจอสัมผัสและมีหน่วยความจำ 8 MByte
รองรับความเร็วสื่อสารสูงสุดเท่าไร?
รองรับ Baud Rate ตั้งแต่ 1,200 ถึง 230,400 bps บนพอร์ต RS485
ต่อไฟ 5 V ได้จริงหรือไม่?
ได้ ช่วงแรงดันไฟเลี้ยงคือ DC 5-30 V และมีวงจรป้องกันการต่อกลับขั้ว แต่ควรระวังการต่อขั้วบวก-ลบให้ถูกต้องตามคู่มือ
สรุป
ASTGEK028RGD เป็นจอสัมผัสอนุกรม 2.8 นิ้ว กินไฟ 0.8 W น้ำหนัก 40 กรัม รองรับ DC 5-30 V ที่เหมาะกับงานที่ต้องการอุปกรณ์วัดและ Transmitter จุดที่ควรตรวจสอบก่อนสั่งซื้อคือชนิดพอร์ตสื่อสารและขนาดติดตั้งให้ตรงกับหน้าตู้เดิม เพราะรุ่นในตระกูลเดียวกันมักใช้ตัวถังเหมือนกันแต่ต่างกันที่พอร์ตและหน่วยความจำ หากไม่แน่ใจว่ารุ่นใดเหมาะกับหน้างาน ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสอบสเปคและแนะนำรุ่นที่ใช้ทดแทนได้
