ดาวน์โหลดคู่มือ Samkoon FAT-16MT-DC-E PLC (PDF ภาษาอังกฤษ) + คู่มือ SamSoar2022
ต.ค.
คู่มือ Samkoon FAT-16MT-DC-E PLC ดาวน์โหลดฟรี

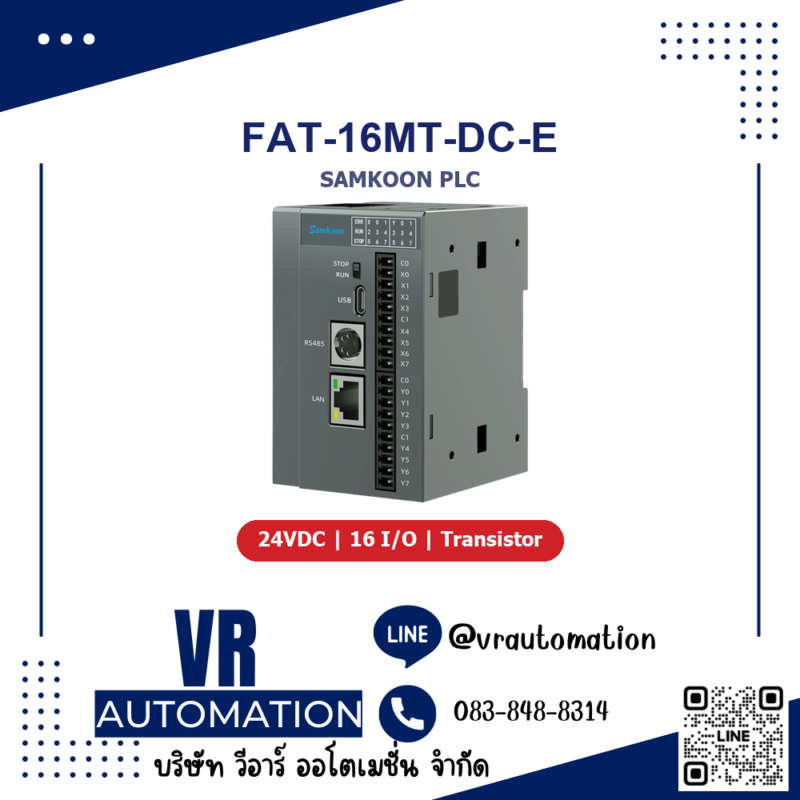

รวมคู่มือ Samkoon FAT-16MT-DC-E PLC ขนาด 16 I/O ไฟเลี้ยง 24VDC มีพอร์ต Ethernet ไว้ในหน้าเดียว ทั้งสเปคชีต คู่มือคำสั่งเขียนโปรแกรม และคู่มือโปรแกรม SamSoar2022 เป็นเอกสารภาษาอังกฤษจาก Samkoon ดาวน์โหลดได้ฟรี VR Automation จำหน่าย PLC Samkoon พร้อมให้คำปรึกษาเป็นภาษาไทย
ไฟล์คู่มือ FAT-16MT-DC-E สำหรับดาวน์โหลด
| เอกสาร | ขนาด | ดาวน์โหลด |
|---|---|---|
| สเปคชีต FAT-16MT-DC-E (Spec Sheet) สเปค ตำแหน่งพอร์ต ความหมายรหัสรุ่น ขนาดตัวเครื่อง และอุปกรณ์เสริม — 9 หน้า | 4.8 MB | ดาวน์โหลด PDF |
| Samkoon PLC Instruction Manual คู่มือคำสั่งเขียนโปรแกรม PLC: Bit Logic, Timer, Counter, Pulse, High-speed Counter, Modbus ฯลฯ — 259 หน้า | 8.4 MB | ดาวน์โหลด PDF |
| คู่มือโปรแกรม SamSoar2022 (Help Manual) Quick Start, การตั้งค่า PLC, การใช้งานโปรแกรม — ไฟล์ .chm ใน zip เปิดบน Windows | 22 MB | ดาวน์โหลด ZIP |
| Samkoon PLC Selection Guide แคตตาล็อกเลือกรุ่น PLC Samkoon ทุกซีรีส์ (FAs, FAT, FGR, FGs, PRO/MAX) และโมดูลขยาย — 68 หน้า | 17.8 MB | ดาวน์โหลด PDF |
| คู่มือผู้ใช้ SamSoarII (PLC 用户手册) — ภาษาจีน คู่มือโปรแกรมรุ่นเก่า SamSoarII จาก Samkoon ใช้อ้างอิงคำสั่ง: ตัวอย่างคำสั่ง Pulse, High-speed Counter, PID, Modbus, Function Block ภาษา C และ SFC — 406 หน้า (คำสั่งส่วนใหญ่ใช้แบบเดียวกับ SamSoar2022 ส่วนฮาร์ดแวร์ในเล่มเป็นรุ่น FGs) ฉบับภาษาอังกฤษที่เทียบได้คือ Instruction Manual และคู่มือ SamSoar2022 ด้านบน | 21.9 MB | ดาวน์โหลด PDF |
สเปคย่อ Samkoon FAT-16MT-DC-E (จาก Samkoon)
| รุ่น | FAT-16MT-DC-E (Samkoon FAT Series) |
| ไฟเลี้ยง | DC 24V ±20% |
| Digital Input | 8 จุด รองรับ SINK/SOURCE (สลับด้วยขั้ว S/S) สัญญาณ 24VDC ±20% |
| Digital Output | 8 จุด ทรานซิสเตอร์ NPN — 0.3A ต่อจุด รวม 1A, โหลดเหนี่ยวนำสูงสุด 6W |
| High-speed Counter | Single-phase 2 ช่อง (X0, X2) 200kHz + 2 ช่อง (X1, X3) 20kHz / AB phase 2 ช่อง (X0X1, X2X3) 200kHz |
| Pulse Output | 4 ช่อง สูงสุดช่องละ 200kHz |
| พอร์ตสื่อสาร | Ethernet (Modbus TCP/IP) 1 พอร์ต, RS485 1 พอร์ต (Modbus RTU / Free protocol), USB สำหรับโหลดโปรแกรมและมอนิเตอร์ |
| โมดูลขยาย | ต่อด้านขวาได้สูงสุด 64 โมดูล |
| ขนาด / น้ำหนัก | 64 × 97 × 72 มม. / 239 กรัม |
| สภาพแวดล้อม | -20 ถึง 55°C (ไม่เป็นน้ำแข็ง), ความชื้น 5–95% (ไม่ควบแน่น), IP30 |
| โปรแกรมที่ใช้ | SamSoar2022 |
ดูสเปคและรายละเอียดเพิ่มเติมได้ที่บทความ สเปค FAT-16MT-DC-E Samkoon PLC และ เปรียบเทียบ PLC Samkoon แต่ละซีรีส์
ความหมายรหัสรุ่น FAT-16MT-DC-E
- FAT — PLC Samkoon ซีรีส์ FAT
- 16 — I/O รวม 16 จุด (8 DI / 8 DO)
- MT — เอาต์พุตทรานซิสเตอร์
- D — ไฟเลี้ยง DC
- C — แบบคอมไพล์ (Compiled)
- E — มีพอร์ต Ethernet (รุ่น N = ไม่มี Ethernet)
เริ่มใช้งาน FAT-16MT-DC-E
- ติดตั้งโปรแกรม SamSoar2022 จาก เว็บ Samkoon
- จ่ายไฟ 24VDC เข้า PLC และต่อสาย USB เข้ากับคอมพิวเตอร์
- เขียนโปรแกรมใน SamSoar2022 โดยเปิดดูคำสั่งต่าง ๆ ใน Instruction Manual หรือเมนู Help
- โหลดโปรแกรมเข้า PLC แล้วมอนิเตอร์การทำงานผ่าน USB
สินค้าที่เกี่ยวข้อง
- SAMKOON FA Series PLC (FAs / FAT) เลือกรุ่นได้ รวม FAT-16MT-DC-E
- SAMKOON F-4X4T โมดูลขยาย 4DI+4DO
- สายเชื่อมต่อจอ SAMKOON HMI กับ PLC
- สินค้า Samkoon ทั้งหมด
- ดาวน์โหลดโปรแกรม Samkoon HMI (SKTOOL, SATOOL)
- เงื่อนไขการรับประกันสินค้า
ต้องการ PLC Samkoon หรือติดตั้งใช้งานไม่สำเร็จ?
VR Automation จำหน่าย Samkoon FAT-16MT-DC-E และให้คำปรึกษาการต่อสายและเขียนโปรแกรมเป็นภาษาไทย
📱 LINE: @vrautomation
📞 โทร: 092-686-7190
📧 Email: [email protected]
คำถามที่พบบ่อย
คู่มือ Samkoon FAT-16MT-DC-E มีภาษาไทยไหม?
เอกสารจาก Samkoon มีภาษาอังกฤษและภาษาจีน ไฟล์ในหน้านี้ส่วนใหญ่เป็นฉบับภาษาอังกฤษ และมีคู่มือ SamSoarII ฉบับภาษาจีนสำหรับอ้างอิงคำสั่งเพิ่มเติม หากติดขั้นตอนไหน สอบถามทีม VR Automation เป็นภาษาไทยได้ทาง LINE @vrautomation หรือโทร 092-686-7190
FAT-16MT-DC-E มีคู่มือการใช้งานฉบับเต็มแยกเล่มไหม?
ซีรีส์ FAT ไม่มีคู่มือฉบับเต็มแยกเล่ม วิธีใช้งานโดยละเอียดอยู่ในคู่มือโปรแกรม SamSoar2022 (เมนู Help ในโปรแกรม) ส่วนสเปคฮาร์ดแวร์อยู่ในสเปคชีต และรายละเอียดคำสั่งอยู่ใน Instruction Manual ซึ่งดาวน์โหลดได้จากหน้านี้ทั้งหมด
เขียนโปรแกรม FAT-16MT-DC-E ด้วยโปรแกรมอะไร?
ใช้โปรแกรม SamSoar2022 ของ Samkoon ซึ่งดาวน์โหลดได้ฟรีจากเว็บ Samkoon
FAT-16MT-DC-E กับ FAT-16MT-DC-N ต่างกันอย่างไร?
ตามสเปคของ Samkoon รุ่น -E มีพอร์ต Ethernet และ RS485 1 พอร์ต ส่วนรุ่น -N ไม่มี Ethernet แต่มี RS485 2 พอร์ต สเปคอื่นเหมือนกัน คือ 8 DI / 8 DO ทรานซิสเตอร์ NPN และไฟเลี้ยง 24VDC
เปิดไฟล์คู่มือ SamSoar2022 (.chm) แล้วหน้าว่าง ต้องทำอย่างไร?
แตกไฟล์ zip ก่อน จากนั้นคลิกขวาที่ไฟล์ .chm เลือก Properties แล้วติ๊ก Unblock และกด OK จากนั้นเปิดไฟล์ใหม่ (ไฟล์ .chm เปิดได้บน Windows)
ที่มาเอกสาร: Samkoon Download Center (Samkoon PLC Selection Guide, Instruction Manual of Samkoon PLC, SamSoar2022 Help)
