สรุปสเปค AMZ101P24W1RDD Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: AMZ101P24W1RDD คือจอ HMI 10.1 นิ้ว Open Frame ความละเอียด 1024×600 พร้อม RS485 คู่ จากแบรนด์ Kinseal (Shenzhen Kinseal Intelligent Control Technology) ตัวเครื่องใช้จอ 10.1″ TFT LCD พร้อมจอสัมผัสระดับอุตสาหกรรม ระดับการป้องกันหน้าจอ IP65 และผ่านมาตรฐาน EMC EN61000-6-2 สำหรับสภาพแวดล้อมอุตสาหกรรม บทความนี้สรุปสเปคทุกรายการจากคู่มือการเลือกรุ่นของผู้ผลิตโดยตรง เพื่อให้วิศวกรใช้ตัดสินใจเลือกรุ่นได้ทันที
ภาพรวมก่อนเลือกรุ่น
ในงานออกแบบตู้คอนโทรล การเลือกจอ HMI ไม่ได้ดูแค่ขนาดหน้าจอ แต่ต้องพิจารณาสามเรื่องพร้อมกัน คือ ชนิดพอร์ตสื่อสาร ที่ต้องตรงกับ PLC และอุปกรณ์ปลายทาง ขนาดรูเจาะและความหนา ที่ต้องลงตัวกับหน้าตู้ที่มีอยู่ และ ระดับภูมิคุ้มกันทางไฟฟ้า ที่ต้องสอดคล้องกับสภาพแวดล้อมจริงหน้างาน AMZ101P24W1RDD ถูกวางตำแหน่งไว้ที่ จอ HMI 10.1 นิ้ว Open Frame ความละเอียด 1024×600 พร้อม RS485 คู่ ซึ่งเป็นจุดที่ควรพิจารณาตั้งแต่ขั้นตอนออกแบบ ไม่ใช่ตอนสั่งซื้อ

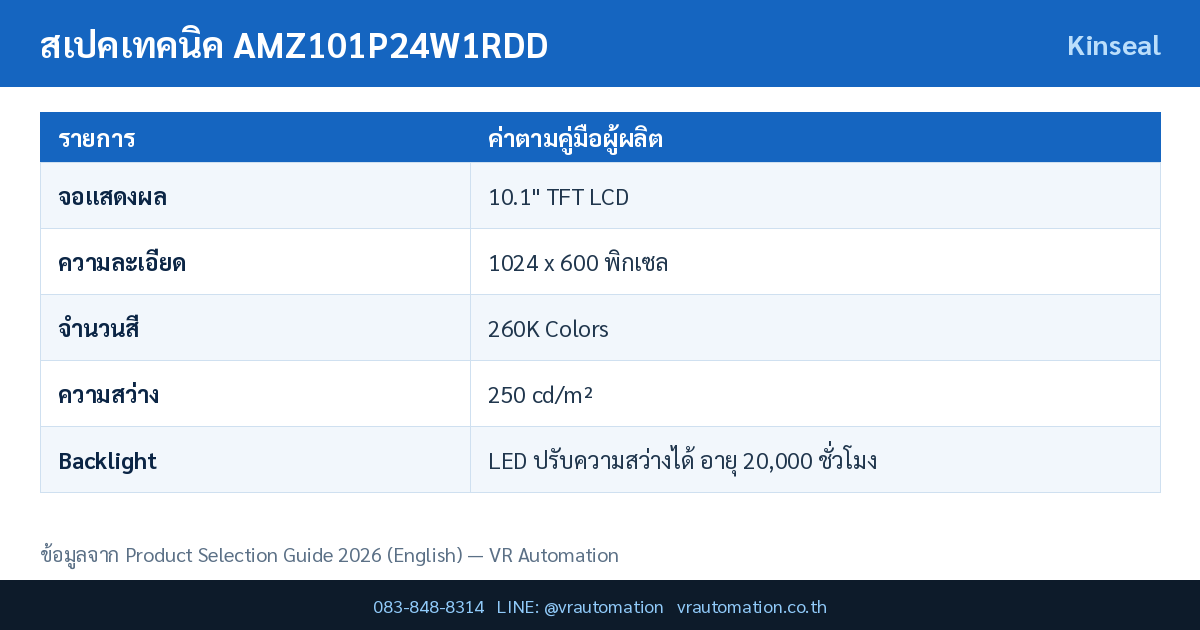

สเปคเทคนิคหลัก AMZ101P24W1RDD
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| รุ่น (Model) | AMZ101P24W1RDD (ตระกูลเดียวกัน: RES / RDS / REE / RED) |
| จอแสดงผล | 10.1" TFT LCD |
| ความละเอียด | 1024 x 600 พิกเซล |
| จำนวนสี | 260K Colors |
| ความสว่าง | 250 cd/m² |
| Backlight | LED ปรับความสว่างได้ อายุ 20,000 ชั่วโมง |
| จอสัมผัส | Resistive 4-wire (4H) — สั่งทำ Capacitive ได้ |
| CPU | 32-bit ARM9 600 MHz พร้อม DDR 32 MB ในตัว |
| หน่วยความจำ | 128 MByte SPI NAND Flash |
| RTC | มี RTC ในตัว |
| Buzzer | มี |
| เก็บข้อมูลเมื่อไฟดับ | รองรับ |
| พอร์ต USB | 1 x USB 2.0 Device + 1 x USB 2.0 HOST |
| พอร์ตสื่อสาร | 2 พอร์ต — COM1 RS485, COM2 RS485 (รุ่น RDD) |
| การดาวน์โหลดโปรแกรม | USB / USB Flash Drive / SD Card |
| รองรับ USB Flash Drive | รองรับ |
| แรงดันไฟเลี้ยง | DC 10-30 V |
| กำลังไฟ | 3.5 W |
| การป้องกันไฟกระชาก | Surge ±2 KV |
| ทนไฟดับชั่วขณะ | < 5 ms |
| มาตรฐาน CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007 / EFT ±4KV / ESD contact ±8KV, air ±10KV |
ข้อมูลเชิงกลและสภาพแวดล้อมการใช้งาน
ค่าต่อไปนี้ใช้สำหรับออกแบบหน้าตู้และประเมินสภาพแวดล้อมที่ติดตั้ง AMZ101P24W1RDD ได้จริง
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| รูปแบบตัวเครื่อง | Open Frame ยึดด้วยสกรู |
| ขนาดตัวเครื่อง | 257.5 x 148.5 x 22 มม. |
| ขนาดจอ LCD | 236 x 144 x 8.5 มม. |
| พื้นที่แสดงผลจริง | 222.72 x 125.28 มม. |
| ระยะรูสกรู | 247.5 x 120.5 มม. รูขนาด 4 มม. (แนะนำสกรู M3) |
| น้ำหนักสุทธิ | 280 กรัม |
| อุณหภูมิใช้งาน | -10 ℃ ~ 50 ℃ |
| อุณหภูมิเก็บรักษา | -30 ℃ ~ 70 ℃ |
| ความชื้นสัมพัทธ์ | 10~90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10-25 Hz แกน X, Y, Z ที่ 2g นาน 30 นาที |
| การระบายความร้อน | Natural Air Cooling (ไม่ใช้พัดลม) |
จุดเด่นของ AMZ101P24W1RDD Kinseal
- ความละเอียด 1024 x 600 พิกเซล บนพื้นที่แสดงผล 222.72 x 125.28 มม. แสดงผังกระบวนการ กราฟ Trend และตาราง Alarm พร้อมกันได้ในหน้าเดียว
- หนาเพียง 22 มม. เท่ากับรุ่น 7 นิ้ว ทั้งที่จอใหญ่กว่าเกือบเท่าตัว ประหยัดพื้นที่ด้านหลังแผงหน้าเครื่อง
- มี RS485 สองช่องอิสระ (COM1/COM2) รองรับการแยกบัสระหว่าง PLC กับอุปกรณ์วัดค่า
- น้ำหนักเพียง 280 กรัม เบามากสำหรับจอขนาด 10.1 นิ้ว ลดภาระโครงสร้างของแผงหน้าเครื่อง
- รองรับ Power-off Data Retention และ USB HOST ครบ เหมาะกับงานที่ต้อง export ข้อมูลการผลิต
เปรียบเทียบรุ่นในกลุ่มเดียวกัน
ตารางด้านล่างเปรียบเทียบ AMZ101P24W1RDD กับรุ่นที่ขนาดหน้าจอใกล้เคียงกันจากคู่มือการเลือกรุ่นฉบับเดียวกัน เพื่อช่วยตัดสินใจว่าควรจ่ายเพิ่มเพื่อฟีเจอร์ใด หรือประหยัดได้ตรงไหน
| รายการ | AMZ101P24W1RDD | AMZ070W01RXGAW | AMZ070W06RPGD | AMZ070P24W1RDD |
|---|---|---|---|---|
| ขนาดจอ | 10.1" | 7" | 7" | 7" |
| ความละเอียด | 1024 x 600 พิกเซล | 800 x 480 พิกเซล | 800 x 480 พิกเซล | 800 x 480 พิกเซล |
| ความสว่าง | 250 cd/m² | 400 cd/m² | 250 cd/m² | 400 cd/m² |
| จำนวนสี | 260K Colors | 260K Colors | 260K Colors | 260K Colors |
| หน่วยความจำ | 128 MByte SPI NAND Flash | 128 MByte SPI NAND Flash | 16 MByte SPI NAND Flash | 128 MByte SPI NAND Flash |
| พอร์ตสื่อสาร | 2 พอร์ต — COM1 RS485, COM2 RS485 (รุ่น RDD) | RS485 / RS232 / RS422 | 1 พอร์ต — RS485 | 2 พอร์ต — RS485 x 2 ช่อง (รุ่น RDD) |
| แรงดันไฟเลี้ยง | DC 10-30 V | DC 10-30 V | DC 10-30 V | DC 10-30 V |
| กำลังไฟ | 3.5 W | 3.5 W | 3.5 W | 3.5 W |
การใช้งานในอุตสาหกรรม
แผงควบคุมเครื่องจักรขนาดใหญ่
แสดงผังกระบวนการทั้งระบบพร้อมค่าตัวแปรหลายจุดในหน้าเดียว
ระบบมอนิเตอร์พลังงาน
แสดงกราฟการใช้พลังงานแบบ Trend จาก Power Meter บนบัส RS485 เส้นที่สอง
เครื่องจักร OEM ระดับพรีเมียม
ให้ภาพลักษณ์จอใหญ่ ความละเอียดสูง ในดีไซน์ Open Frame ที่ออกแบบฝาครอบเอง
ดูสินค้ากลุ่มจอสัมผัส HMI ทั้งหมดที่ VR Automation จำหน่ายได้ที่ หมวดหมู่ HMI หรือเลือกชมอุปกรณ์ออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า
ซอฟต์แวร์และการพัฒนาหน้าจอ
AMZ101P24W1RDD ใช้ซอฟต์แวร์ฝั่ง Host ชื่อ KinsealStudio V3.1 ตามที่ระบุในคู่มือการเลือกรุ่นของผู้ผลิต ซึ่งใช้สำหรับออกแบบหน้าจอ กำหนดค่าโปรโตคอลสื่อสาร และคอมไพล์โปรเจกต์ก่อนดาวน์โหลดลงเครื่อง ควรตรวจสอบเวอร์ชันของซอฟต์แวร์ให้ตรงกับรุ่นฮาร์ดแวร์เสมอ เพราะซีรีส์ต่างกันใช้คนละตัว
คำถามที่พบบ่อย (FAQ)
ความละเอียด 1024 x 600 ต่างจากจอ 7 นิ้วที่ 800 x 480 มากแค่ไหน?
มีจำนวนพิกเซลมากกว่าประมาณ 60% ทำให้แสดงข้อมูลได้มากขึ้นต่อหน้าจอ และตัวอักษรคมชัดขึ้นเมื่อดูในระยะเดียวกัน
ยึดด้วยสกรูขนาดเท่าไร?
รูยึดขนาด 4 มม. ที่ระยะ 247.5 x 120.5 มม. ผู้ผลิตแนะนำใช้สกรู M3
ใช้ซอฟต์แวร์อะไรพัฒนาหน้าจอ?
KinsealStudio V3.1 ซึ่งเป็นซอฟต์แวร์ฝั่ง Host สำหรับซีรีส์ P24
สรุป
AMZ101P24W1RDD เป็นจอ HMI 10.1 นิ้ว Open Frame ความละเอียด 1024×600 พร้อม RS485 คู่ ที่เหมาะกับงานที่ต้องการแผงควบคุมเครื่องจักรขนาดใหญ่ จุดที่ควรตรวจสอบก่อนสั่งซื้อคือชนิดพอร์ตสื่อสารและขนาดติดตั้งให้ตรงกับหน้าตู้เดิม เพราะรุ่นในตระกูลเดียวกันมักใช้ตัวถังเหมือนกันแต่ต่างกันที่พอร์ตและหน่วยความจำ หากไม่แน่ใจว่ารุ่นใดเหมาะกับหน้างาน ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสอบสเปคและแนะนำรุ่นที่ใช้ทดแทนได้
