สรุปสเปค AMZ070P24W1RDD Kinseal HMI ครบจบ ฉบับวิศวกร
สรุปย่อ: AMZ070P24W1RDD คือจอ HMI 7 นิ้ว แบบ Open Frame 2 พอร์ต RS485 ยึดด้วยสกรู M3 จากแบรนด์ Kinseal (Shenzhen Kinseal Intelligent Control Technology) ตัวเครื่องใช้จอ 7″ TFT LCD พร้อมจอสัมผัสระดับอุตสาหกรรม ระดับการป้องกันหน้าจอ IP65 และผ่านมาตรฐาน EMC EN61000-6-2 สำหรับสภาพแวดล้อมอุตสาหกรรม บทความนี้สรุปสเปคทุกรายการจากคู่มือการเลือกรุ่นของผู้ผลิตโดยตรง เพื่อให้วิศวกรใช้ตัดสินใจเลือกรุ่นได้ทันที
ภาพรวมก่อนเลือกรุ่น
ในงานออกแบบตู้คอนโทรล การเลือกจอ HMI ไม่ได้ดูแค่ขนาดหน้าจอ แต่ต้องพิจารณาสามเรื่องพร้อมกัน คือ ชนิดพอร์ตสื่อสาร ที่ต้องตรงกับ PLC และอุปกรณ์ปลายทาง ขนาดรูเจาะและความหนา ที่ต้องลงตัวกับหน้าตู้ที่มีอยู่ และ ระดับภูมิคุ้มกันทางไฟฟ้า ที่ต้องสอดคล้องกับสภาพแวดล้อมจริงหน้างาน AMZ070P24W1RDD ถูกวางตำแหน่งไว้ที่ จอ HMI 7 นิ้ว แบบ Open Frame 2 พอร์ต RS485 ยึดด้วยสกรู M3 ซึ่งเป็นจุดที่ควรพิจารณาตั้งแต่ขั้นตอนออกแบบ ไม่ใช่ตอนสั่งซื้อ

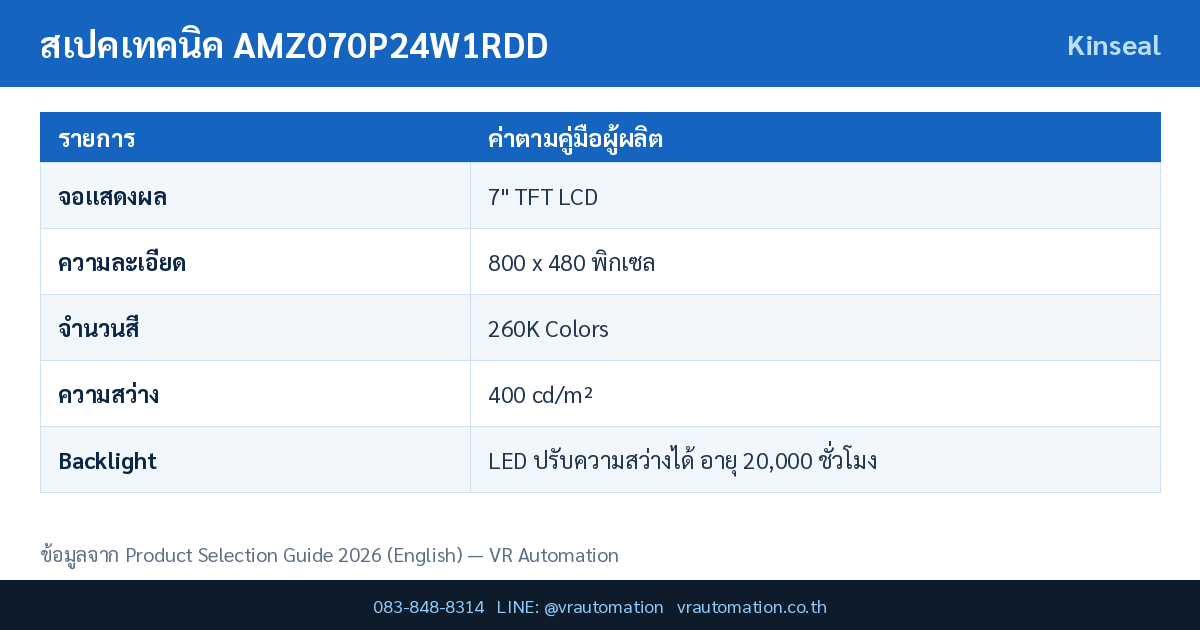

สเปคเทคนิคหลัก AMZ070P24W1RDD
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| รุ่น (Model) | AMZ070P24W1RDD (ตระกูลเดียวกัน: RES / RDS / REE / RED) |
| จอแสดงผล | 7" TFT LCD |
| ความละเอียด | 800 x 480 พิกเซล |
| จำนวนสี | 260K Colors |
| ความสว่าง | 400 cd/m² |
| Backlight | LED ปรับความสว่างได้ อายุ 20,000 ชั่วโมง |
| จอสัมผัส | Resistive 4-wire (4H) — สั่งทำ Capacitive ได้ |
| CPU | 32-bit ARM9 600 MHz พร้อม DDR 32 MB ในตัว |
| หน่วยความจำ | 128 MByte SPI NAND Flash |
| RTC | มี RTC ในตัว |
| Buzzer | มี |
| เก็บข้อมูลเมื่อไฟดับ | รองรับ |
| พอร์ต USB | 1 x USB 2.0 Device + 1 x USB 2.0 HOST |
| พอร์ตสื่อสาร | 2 พอร์ต — RS485 x 2 ช่อง (รุ่น RDD) |
| การดาวน์โหลดโปรแกรม | USB / USB Flash Drive / SD Card |
| รองรับ USB Flash Drive | รองรับ |
| แรงดันไฟเลี้ยง | DC 10-30 V |
| กำลังไฟ | 3.5 W |
| การป้องกันไฟกระชาก | Surge ±2 KV |
| ทนไฟดับชั่วขณะ | < 5 ms |
| มาตรฐาน CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007 / EFT ±4KV / ESD contact ±4KV, air ±8KV |
ข้อมูลเชิงกลและสภาพแวดล้อมการใช้งาน
ค่าต่อไปนี้ใช้สำหรับออกแบบหน้าตู้และประเมินสภาพแวดล้อมที่ติดตั้ง AMZ070P24W1RDD ได้จริง
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| รูปแบบตัวเครื่อง | Open Frame ยึดด้วยสกรู (ไม่ใช้รูเจาะแบบ cutout) |
| ขนาดตัวเครื่อง | 189 x 105 x 22 มม. |
| ขนาดจอ LCD | 166 x 101.5 x 9 มม. |
| พื้นที่แสดงผลจริง | 153.84 x 85.63 มม. |
| ระยะรูสกรู | 180.5 x 80 มม. รูขนาด 3.5 มม. (แนะนำสกรู M3) |
| น้ำหนักสุทธิ | 280 กรัม |
| อุณหภูมิใช้งาน | -10 ℃ ~ 50 ℃ |
| อุณหภูมิเก็บรักษา | -30 ℃ ~ 70 ℃ |
| ความชื้นสัมพัทธ์ | 10~90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10-25 Hz แกน X, Y, Z ที่ 2g นาน 30 นาที |
| การระบายความร้อน | Natural Air Cooling (ไม่ใช้พัดลม) |
จุดเด่นของ AMZ070P24W1RDD Kinseal
- ออกแบบเป็น Open Frame หนาเพียง 22 มม. น้ำหนัก 280 กรัม เหมาะกับการฝังในแผงหน้าเครื่องจักรของผู้ผลิต OEM ที่ออกแบบฝาครอบเอง
- มี RS485 สองช่องแยกอิสระ ใช้ช่องหนึ่งคุย PLC และอีกช่องคุยกับกลุ่มอุปกรณ์ Modbus RTU (Inverter, Power Meter, Sensor) ได้พร้อมกัน
- เลือกชนิดพอร์ตได้ 5 แบบในตัวถังเดียวกัน — RES (RS232 เดี่ยว), RDS (RS485 เดี่ยว), REE (RS232 คู่), RED (RS232+RS485), RDD (RS485 คู่)
- ความสว่าง 400 cd/m² พร้อม DDR 32 MB และ NAND Flash 128 MByte รองรับหน้าจอกราฟิกที่ซับซ้อนได้ลื่นไหล
- ระยะรูสกรู 180.5 x 80 มม. เป็นแบบมาตรฐาน ทำให้ออกแบบแผงยึดเชิงกลได้ง่ายและซ้ำได้ในสายการผลิต
เปรียบเทียบรุ่นในกลุ่มเดียวกัน
ตารางด้านล่างเปรียบเทียบ AMZ070P24W1RDD กับรุ่นที่ขนาดหน้าจอใกล้เคียงกันจากคู่มือการเลือกรุ่นฉบับเดียวกัน เพื่อช่วยตัดสินใจว่าควรจ่ายเพิ่มเพื่อฟีเจอร์ใด หรือประหยัดได้ตรงไหน
| รายการ | AMZ070P24W1RDD | AMZ070W01RXGAW | AMZ070W06RPGD | MC070S14R-PAD |
|---|---|---|---|---|
| ขนาดจอ | 7" | 7" | 7" | 7" |
| ความละเอียด | 800 x 480 พิกเซล | 800 x 480 พิกเซล | 800 x 480 พิกเซล | 800 x 480 พิกเซล |
| ความสว่าง | 400 cd/m² | 400 cd/m² | 250 cd/m² | 400 cd/m² |
| จำนวนสี | 260K Colors | 260K Colors | 260K Colors | 16.77 ล้านสี (24-bit) |
| หน่วยความจำ | 128 MByte SPI NAND Flash | 128 MByte SPI NAND Flash | 16 MByte SPI NAND Flash | 16 MByte SPI NOR Flash |
| พอร์ตสื่อสาร | 2 พอร์ต — RS485 x 2 ช่อง (รุ่น RDD) | RS485 / RS232 / RS422 | 1 พอร์ต — RS485 | COM1: RS485 (รุ่น -PAD) |
| แรงดันไฟเลี้ยง | DC 10-30 V | DC 10-30 V | DC 10-30 V | DC 12-30 V |
| กำลังไฟ | 3.5 W | 3.5 W | 3.5 W | 3.5 W |
การใช้งานในอุตสาหกรรม
เครื่องจักร OEM ที่ออกแบบฝาครอบเอง
ฝังจอเข้าไปในหน้าเครื่องโดยใช้ฝาครอบของผู้ผลิตเอง ได้รูปลักษณ์เฉพาะแบรนด์
ตู้ควบคุมที่ต้องอ่านค่าจากหลายอุปกรณ์
แยกบัส RS485 สองเส้นเพื่อลดการชนกันของ traffic และเพิ่มความเร็วรีเฟรช
เครื่องมือแพทย์และเครื่องทดสอบ
ตัวบางน้ำหนักเบา ประกอบเข้ากับโครงสร้างเครื่องได้ง่าย
ดูสินค้ากลุ่มจอสัมผัส HMI ทั้งหมดที่ VR Automation จำหน่ายได้ที่ หมวดหมู่ HMI หรือเลือกชมอุปกรณ์ออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า
ซอฟต์แวร์และการพัฒนาหน้าจอ
AMZ070P24W1RDD ใช้ซอฟต์แวร์ฝั่ง Host ชื่อ KinsealStudio V3.1 ตามที่ระบุในคู่มือการเลือกรุ่นของผู้ผลิต ซึ่งใช้สำหรับออกแบบหน้าจอ กำหนดค่าโปรโตคอลสื่อสาร และคอมไพล์โปรเจกต์ก่อนดาวน์โหลดลงเครื่อง ควรตรวจสอบเวอร์ชันของซอฟต์แวร์ให้ตรงกับรุ่นฮาร์ดแวร์เสมอ เพราะซีรีส์ต่างกันใช้คนละตัว
คำถามที่พบบ่อย (FAQ)
Open Frame ต่างจากจอแบบฝังหน้าตู้อย่างไร?
Open Frame ไม่มีขอบพลาสติกหุ้มด้านหน้า ยึดด้วยสกรู M3 ที่ระยะรู 180.5 x 80 มม. ผู้ใช้ต้องออกแบบฝาครอบหรือแผงหน้าเอง เหมาะกับ OEM ที่ต้องการรูปลักษณ์เฉพาะ ส่วนจอแบบฝังหน้าตู้ใช้รูเจาะสำเร็จและมีขอบ IP65 มาให้
รุ่น RDD แตกต่างจาก RED อย่างไร?
RDD มี RS485 สองช่อง ส่วน RED มี RS232 หนึ่งช่องและ RS485 หนึ่งช่อง เลือกตามชนิดพอร์ตของอุปกรณ์ปลายทาง
รองรับ USB Flash Drive สำหรับอัปเดตโปรแกรมไหม?
รองรับ มีทั้ง USB Device และ USB HOST อัปเดตผ่าน USB Flash Drive หรือ SD Card ได้
สรุป
AMZ070P24W1RDD เป็นจอ HMI 7 นิ้ว แบบ Open Frame 2 พอร์ต RS485 ยึดด้วยสกรู M3 ที่เหมาะกับงานที่ต้องการเครื่องจักร OEM ที่ออกแบบฝาครอบเอง จุดที่ควรตรวจสอบก่อนสั่งซื้อคือชนิดพอร์ตสื่อสารและขนาดติดตั้งให้ตรงกับหน้าตู้เดิม เพราะรุ่นในตระกูลเดียวกันมักใช้ตัวถังเหมือนกันแต่ต่างกันที่พอร์ตและหน่วยความจำ หากไม่แน่ใจว่ารุ่นใดเหมาะกับหน้างาน ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสอบสเปคและแนะนำรุ่นที่ใช้ทดแทนได้
