สรุปก่อนอ่านยาว: FBs-7SG2 คือโมดูลขยายฝั่งขวาของ FATEK FBs Series ที่ทำหน้าที่ขับจอ LED แบบ 7 Segment และ 16 Segment โดยตรงจาก PLC ปัญหาที่ช่างเจอบ่อยที่สุดกับโมดูลตัวนี้ไม่ใช่การเขียนโปรแกรม แต่คือ การตั้งแรงดันขับผิด จนตัวเลขบางหลักสว่างไม่เท่ากัน หรือแย่กว่านั้นคือ LED ไหม้ก่อนเวลาอันควร บทความนี้รวบรวม 8 เคล็ดลับจากสเปคจริงในคู่มือ FBs Series ที่ช่วยให้คุณติดตั้งได้ถูกตั้งแต่รอบแรก

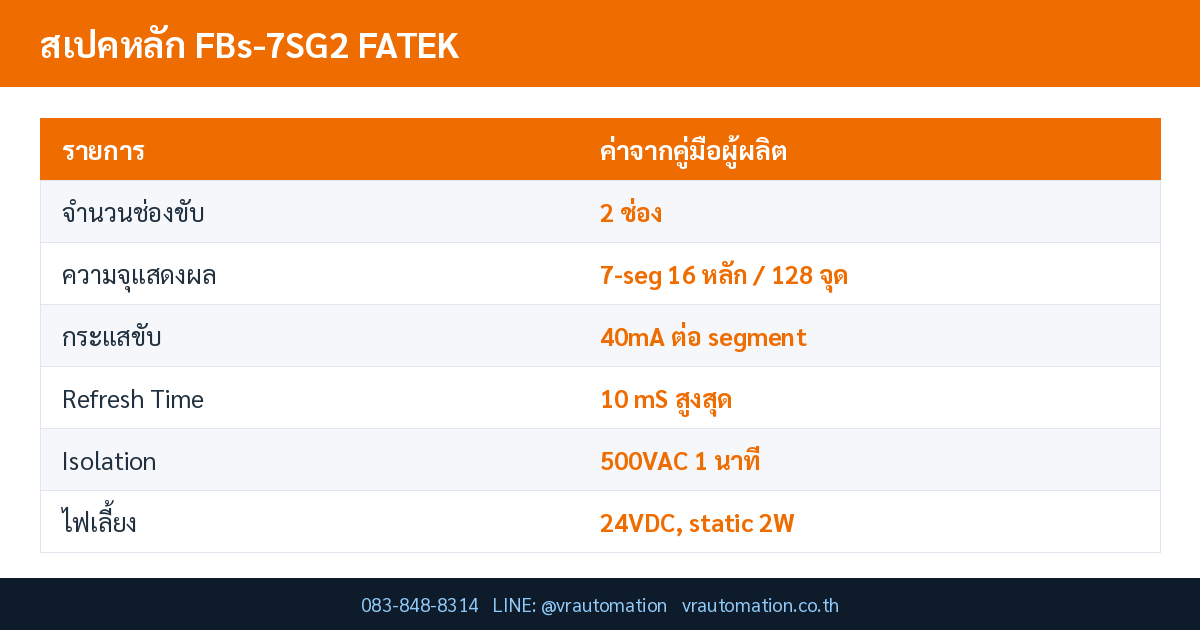

สเปคที่ต้องรู้ก่อนลงมือ
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| จำนวนช่องขับ | 2 ช่อง (7SG1 มี 1 ช่อง) |
| ความจุแสดงผล | 7 Segment 16 หลัก / 16 Segment 8 หลัก / LED เดี่ยว 128 จุด |
| โหมดถอดรหัส (Decoding) | ใช้ 4 บิตต่อ 1 ตัวอักษร แสดงได้ 16 แบบ (0~9, -, E, H, c, t และช่องว่าง) |
| โหมดไม่ถอดรหัส | คุมทีละ segment ใช้ 8 บิตต่อ 1 หลัก (รวมจุดทศนิยม) |
| Refresh Time | 10 mS สูงสุด |
| กระแสขับ | 40 mA ต่อ segment |
| วิธีแสดงผล | Multiplexing แบบ 1~8 duty |
| แรงดันขับต่ำ | 5VDC (บวกได้ถึง 10%) |
| แรงดันขับสูง | เลือกได้ 7.5V / 10V / 12.5V (บวกได้ถึง 10%) |
| ปรับละเอียดแรงดันตก | เลือกได้ 0.6V / 1.2V / 1.8V |
| ไฟเตือน Over Voltage | มี LED แจ้งเตือนแยกรายช่อง (ดูใน Test Mode) |
| การแยกกราวด์ | หม้อแปลง (ภาคไฟ) + ออปโตคัปเปลอร์ (สัญญาณ) 500VAC 1 นาที |
| ไฟเลี้ยง | 24VDC -15%/+20%, static สูงสุด 2W (กระแสเพิ่มตามจำนวนจุดที่ติด) |
| การเชื่อมต่อสาย | สายแพ 16 พิน หัวต่อ header ระยะ 2.54 มม. |
เคล็ดลับที่ 1: เลือกโหมด Decoding ก่อนออกแบบฐานข้อมูลรีจิสเตอร์
โหมด Decoding ใช้เพียง 4 บิตต่อหนึ่งตัวอักษร แต่แสดงได้แค่ 16 รูปแบบที่กำหนดไว้ล่วงหน้า ส่วนโหมด Non-decoding ใช้ 8 บิตต่อหนึ่งหลักและแสดงอะไรก็ได้ตามที่คุณสั่งทีละ segment การเลือกโหมดมีผลกับจำนวนรีจิสเตอร์ที่ต้องจอง ดังนั้นต้องตัดสินใจก่อนเขียนโปรแกรม ไม่ใช่หลังจากเดินสายเสร็จแล้ว
เคล็ดลับที่ 2: จองที่อยู่ Output Register ให้พอตั้งแต่แรก
โมดูล 7SG แต่ละตัวจะกินที่อยู่ Output Register (OR) ราว 3 ถึง 8 ตำแหน่งในย่าน R3904~R3967 หากคุณติดตั้งหลายโมดูลต่อกัน ให้ทำตารางจองที่อยู่ไว้ก่อน เพราะเมื่อชนกันแล้วอาการที่เห็นคือจอกะพริบสลับค่ากันไปมา ซึ่งไล่หาสาเหตุยากกว่าที่คิด
เคล็ดลับที่ 3: ตั้งแรงดันขับตามจำนวน LED ที่ต่ออนุกรม ไม่ใช่ตามความสว่างที่อยากได้
แรงดันขับสูงเลือกได้ 7.5V, 10V และ 12.5V ค่าที่ถูกต้องขึ้นกับจำนวน LED ที่ต่ออนุกรมในแต่ละ segment ของจอที่คุณใช้ ไม่ใช่ตั้งค่าสูงสุดเพื่อให้สว่างที่สุด การจ่ายแรงดันเกินความจำเป็นทำให้ LED ร้อนและอายุสั้นลงอย่างมีนัยสำคัญ
เคล็ดลับที่ 4: ใช้ Test Mode ตรวจไฟ O.V. ทุกครั้งหลังต่อสายเสร็จ
FBs-7SG2 มีไฟ LED แจ้งเตือน Over Voltage แยกรายช่อง แต่จะเห็นได้ใน Test Mode เท่านั้น ขั้นตอนนี้ใช้เวลาไม่ถึงนาทีและช่วยจับปัญหาแรงดันเกินได้ก่อนที่จอจะเสียหาย ควรทำเป็นขั้นตอนมาตรฐานทุกครั้งที่ติดตั้งใหม่หรือเปลี่ยนจอ
เคล็ดลับที่ 5: อย่าคำนวณโหลดไฟจากค่า static 2W เพียงอย่างเดียว
คู่มือระบุว่าไฟเลี้ยง 24VDC มีการกินกำลังสถิต (static) สูงสุด 2W แต่มีข้อความกำกับชัดเจนว่ากระแสจะเพิ่มขึ้นตามจำนวนจุดที่ติดสว่าง เมื่อคูณกระแสขับ 40mA ต่อ segment กับจำนวน segment ที่ติดพร้อมกันในจังหวะ multiplexing คุณจะได้ตัวเลขที่มากกว่า 2W มาก การเลือกพาวเวอร์ซัพพลายควรเผื่อจากค่านี้ ไม่ใช่จากค่า static
เคล็ดลับที่ 6: เข้าใจว่าสัญญาณ DIG กับ segment เป็นคนละขั้ว
สัญญาณ DIG0-DIG7 ที่ใช้เลือกกลุ่มหลักเป็นสัญญาณ Low Active แบบ Sink (NPN) ส่วนสัญญาณควบคุม segment เป็นแบบ Source (PNP) การต่อสลับขั้วเป็นสาเหตุอันดับต้น ๆ ที่ทำให้จอไม่ติดเลยแม้โปรแกรมถูกต้องทุกบรรทัด ถ้าคุณใช้จอ LED ที่ประกอบเองหรือสั่งทำพิเศษ ต้องตรวจสอบขั้ว Common ของจอให้ตรงกับที่โมดูลออกแบบไว้
เคล็ดลับที่ 7: ใช้สายแพให้สั้นที่สุดเท่าที่ทำได้
การเชื่อมต่อใช้สายแพ 16 พิน หัว header ระยะ 2.54 มม. ซึ่งเป็นคอนเนกเตอร์ที่ออกแบบมาสำหรับระยะสั้นภายในตู้ ในสภาพแวดล้อมที่มีอินเวอร์เตอร์หรือมอเตอร์ทำงานใกล้กัน สายแพยาวจะกลายเป็นเสาอากาศรับสัญญาณรบกวน อาการที่เห็นคือตัวเลขกะพริบเป็นระยะโดยไม่มีรูปแบบชัดเจน
เคล็ดลับที่ 8: อย่าละเลยค่า Isolation 500VAC
โมดูลนี้แยกกราวด์ด้วยหม้อแปลงสำหรับภาคไฟและออปโตคัปเปลอร์สำหรับภาคสัญญาณ ทนได้ 500VAC เป็นเวลา 1 นาที ซึ่งเป็นสเปคที่ช่วยปกป้อง CPU ของ PLC เมื่อฝั่งจอเกิดปัญหา แต่การแยกนี้จะไร้ผลทันทีถ้าคุณเชื่อมกราวด์ทั้งสองฝั่งเข้าด้วยกันเองที่จุดอื่นในตู้ ควรตรวจแผนผังกราวด์ของตู้ให้ชัดก่อนเดินสาย
เปรียบเทียบ FBs-7SG1 กับ FBs-7SG2
| รายการ | FBs-7SG1 | FBs-7SG2 |
|---|---|---|
| จำนวนช่องขับ | 1 ช่อง | 2 ช่อง |
| 7 Segment | 8 หลัก | 16 หลัก |
| 16 Segment | 4 หลัก | 8 หลัก |
| LED เดี่ยว | 64 จุด | 128 จุด |
ถ้างานของคุณต้องแสดงทั้งค่าตั้ง (Set Value) และค่าจริง (Actual Value) พร้อมกัน หรือมีจอสองชุดคนละตำแหน่งบนเครื่องจักร รุ่น 7SG2 คุ้มกว่าการซื้อ 7SG1 สองตัว เพราะประหยัดทั้งสล็อตขยายและที่อยู่รีจิสเตอร์
งานที่เหมาะกับ FBs-7SG2
- ป้ายแสดงผลผลิตหน้าไลน์ (Andon Board) แสดงจำนวนชิ้นที่ผลิตได้และเป้าหมายพร้อมกันสองชุด
- เครื่องชั่งและเครื่องบรรจุ ที่ต้องการจอตัวเลขขนาดใหญ่ให้พนักงานอ่านได้จากระยะไกล
- ตู้ควบคุมที่ต้องการตัวเลขอ่านชัดโดยไม่ต้องซื้อ HMI ช่วยลดต้นทุนในงานที่ต้องการแค่แสดงค่าไม่กี่ตัว
คำถามที่พบบ่อย
ถาม: ใช้จอ LED 7 Segment ทั่วไปในตลาดได้ไหม
ตอบ: ได้ แต่ต้องตรวจขั้ว Common ของจอให้ตรงกับที่โมดูลออกแบบไว้ และคำนวณแรงดันขับตามจำนวน LED ที่ต่ออนุกรมภายในแต่ละ segment
ถาม: ต่อ FBs-7SG2 หลายตัวในระบบเดียวกันได้ไหม
ตอบ: ได้ แต่ต้องวางแผนที่อยู่ Output Register ไม่ให้ทับกัน โดยแต่ละโมดูลจะใช้ราว 3-8 ตำแหน่งในย่าน R3904~R3967
ถาม: ทำไมจอสว่างแต่ตัวเลขไม่ตรงกับค่าในโปรแกรม
ตอบ: ตรวจสอบก่อนว่าคุณตั้งโหมดเป็น Decoding หรือ Non-decoding ให้ตรงกับวิธีที่โปรแกรมเขียนค่าลงรีจิสเตอร์ เพราะทั้งสองโหมดตีความบิตต่างกันโดยสิ้นเชิง
สรุป
FBs-7SG2 เป็นโมดูลที่ทำงานได้ดีมากเมื่อตั้งค่าถูก แต่ก็เป็นโมดูลที่ให้ผลลัพธ์แย่ทันทีเมื่อตั้งแรงดันขับผิดหรือวางแผนที่อยู่รีจิสเตอร์ไม่ดี เคล็ดลับทั้ง 8 ข้อข้างต้นครอบคลุมสาเหตุส่วนใหญ่ของปัญหาที่เจอหน้างานจริง หากทำครบตั้งแต่รอบแรก คุณจะได้จอที่สว่างสม่ำเสมอและอายุการใช้งานยาวตามที่ผู้ผลิตออกแบบไว้
ดูสินค้ากลุ่ม PLC และโมดูลขยาย FATEK ที่ VR Automation หรือโทรปรึกษาทีมวิศวกรเพื่อเลือกโมดูลที่ตรงกับงานของคุณ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต FATEK ใช้อ้างอิงกระแสขับ แรงดันขับ Refresh Time และค่า Isolation)
- FATEK FBs Manual — Chapter 16: 7/16-Segment LED Display Module — อ้างอิงการจองที่อยู่ Output Register (R3904~R3967) และขั้วสัญญาณ DIG / segment
- FATEK Automation — ศูนย์ดาวน์โหลดคู่มือโมดูล 16/7 Segment LED Display — แหล่งเอกสารต้นฉบับจากผู้ผลิต
- Rohtek Automation — FBs-7SG2 Numeric I/O Expansion Module — อ้างอิงจำนวน segment ต่อคอนเนกเตอร์และจำนวน Output Register ที่โมดูลใช้
