รีวิว FBs-1HLC FATEK โมดูลโหลดเซลล์ 24 บิต: แม่นพอสำหรับงานชั่งในไลน์ผลิตหรือไม่ | VR Automation
ส.ค.
สรุปก่อนอ่านยาว: FBs-1HLC เป็นโมดูลรับสัญญาณโหลดเซลล์ความละเอียดสูงของ FATEK ที่ใช้ ADC 24 บิต ให้ความละเอียด 0.10 µV ต่อ 1 Division ตัวเลขนี้ฟังดูเป็นนามธรรม แต่ในทางปฏิบัติหมายความว่ามันแยกความแตกต่างของน้ำหนักได้ละเอียดกว่าโมดูลอนาล็อกทั่วไปที่อ่านผ่านช่อง 0-10V หลายเท่า คำถามสำคัญจึงไม่ใช่ “แม่นไหม” แต่คือ “งานของคุณต้องการความแม่นระดับนี้จริงหรือเปล่า”
ทำไมต้องใช้โมดูลโหลดเซลล์เฉพาะทาง
วิศวกรที่เพิ่งเริ่มทำงานชั่งน้ำหนักมักคิดว่าใช้โมดูล Analog Input ธรรมดารับสัญญาณจากโหลดเซลล์ได้ ในความเป็นจริงทำไม่ได้ เพราะสัญญาณดิบจากโหลดเซลล์แบบ Strain Gauge อยู่ในระดับมิลลิโวลต์เท่านั้น ขณะที่โมดูลอนาล็อกทั่วไปออกแบบมารับ 0-10V หรือ 4-20mA
FBs-1HLC ระบุช่วงการวัดไว้ที่ -1 ถึง 39 mV ซึ่งตรงกับเอาต์พุตจริงของโหลดเซลล์ และจ่ายไฟเลี้ยงเซนเซอร์ที่ 5VDC ±5% ให้ในตัว นี่คือความแตกต่างพื้นฐานที่ทำให้โมดูลตัวนี้จำเป็น ไม่ใช่ของฟุ่มเฟือย

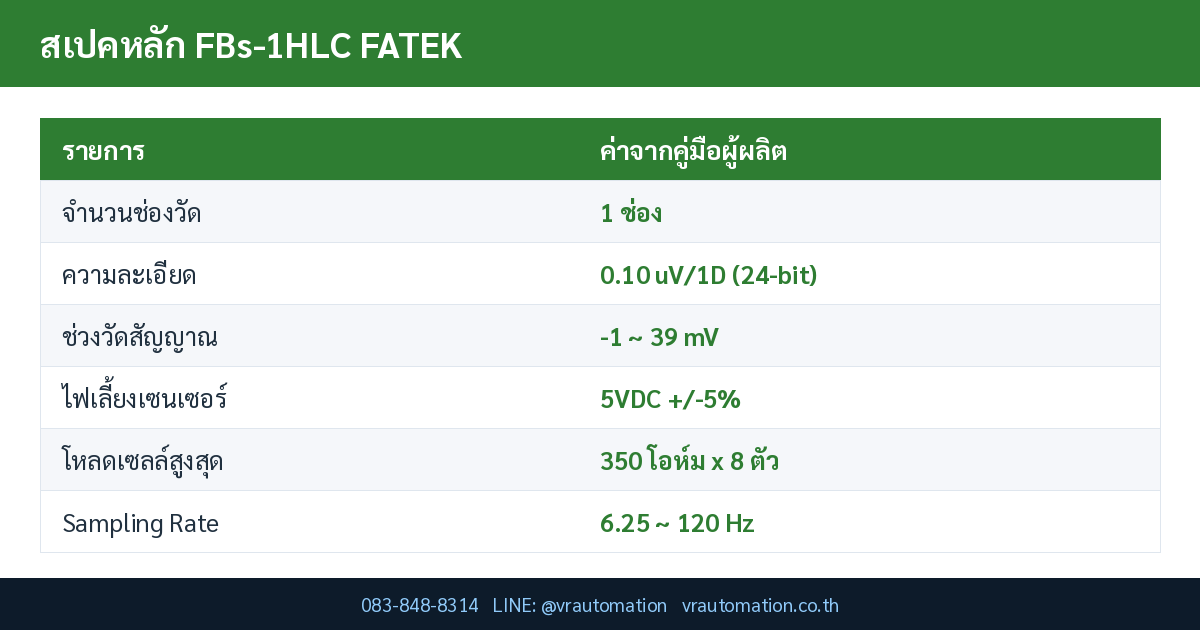

สเปคเทคนิค FBs-1HLC จากคู่มือ FBs Series
| รายการ | ค่าตามคู่มือผู้ผลิต |
|---|---|
| จำนวนช่องวัด | 1 ช่อง |
| ความละเอียด | 0.10 µV ต่อ 1 Division (ADC 24 บิต) |
| ตัวกรองสัญญาณ | ดิจิทัลฟิลเตอร์ อัตราสุ่ม 6.25 ~ 120 Hz |
| ช่วงการวัด | -1 ~ 39 mV |
| ไฟเลี้ยงเซนเซอร์ | 5VDC ±5% |
| จำนวนโหลดเซลล์ที่ต่อได้ | โหลดเซลล์ 350 Ω สูงสุด 8 ตัว |
| การแยกกราวด์ | หม้อแปลง (ภาคไฟ) + ออปโตคัปเปลอร์ (สัญญาณ) 500VAC 1 นาที |
| ไฟเลี้ยงโมดูล | 24VDC -15%/+20%, 2W |
| เทอร์มินอลบล็อก | แบบยึดติด ระยะพิตช์ 7.62 มม. |
| รูปแบบการต่อโหลดเซลล์ | รองรับทั้งแบบ 4 สาย และ 6 สาย |
รีวิวจุดแข็ง
1. ความละเอียด 24 บิตที่ใช้ได้จริง
ค่า 0.10 µV/1D คือความละเอียดในการแยกแยะสัญญาณ ไม่ใช่ค่าความแม่นยำของระบบชั่งทั้งระบบ แต่ความละเอียดระดับนี้ทำให้ระบบของคุณ ไม่ถูกจำกัดด้วยโมดูลอ่านค่า ปัจจัยจำกัดจะย้ายไปอยู่ที่คุณภาพโหลดเซลล์และการติดตั้งเชิงกลแทน ซึ่งเป็นสิ่งที่วิศวกรควบคุมได้
2. ต่อโหลดเซลล์ได้ถึง 8 ตัว
ความสามารถขับโหลดเซลล์ 350 Ω ได้ถึง 8 ตัวหมายความว่าคุณใช้โมดูลตัวเดียวกับถังผสมหรือแท่นชั่งขนาดใหญ่ที่มีจุดรับน้ำหนักหลายมุมได้ โดยไม่ต้องซื้อ Junction Box แบบมีวงจรขยายเพิ่ม ซึ่งเป็นข้อได้เปรียบด้านต้นทุนที่ชัดเจนในงานถังผสมและไซโล
3. ดิจิทัลฟิลเตอร์ปรับได้กว้าง
อัตราสุ่มปรับได้ตั้งแต่ 6.25 Hz ถึง 120 Hz ทำให้ปรับสมดุลระหว่างความนิ่งของค่ากับความเร็วในการตอบสนองได้ตามงาน งานชั่งนิ่งเช่นถังเก็บใช้อัตราต่ำเพื่อความนิ่ง ส่วนงานเติมแบบไหลต่อเนื่องต้องใช้อัตราสูงเพื่อจับจังหวะปิดวาล์วให้ทัน
4. แยกกราวด์ 500VAC
การแยกกราวด์ทั้งภาคไฟและภาคสัญญาณที่ 500VAC เป็นเวลา 1 นาที ช่วยป้องกัน CPU ของ PLC จากสัญญาณรบกวนและไฟกระชากที่มาตามสายโหลดเซลล์ ซึ่งมักเดินยาวและผ่านบริเวณที่มีมอเตอร์ทำงาน
ข้อจำกัดที่ควรรู้
- รับได้ช่องเดียว ถ้าเครื่องจักรของคุณมีจุดชั่งหลายจุดที่ต้องอ่านแยกกัน ต้องใช้หลายโมดูล ซึ่งกินสล็อตขยายและงบประมาณเพิ่มขึ้นตามจำนวนจุด
- ช่วงวัดจำกัดที่ 39 mV ต้องตรวจ Rated Output ของโหลดเซลล์ (โดยทั่วไป 2 mV/V) คูณกับไฟเลี้ยง 5V ให้อยู่ในช่วงนี้ก่อนสั่งซื้อ
- เทอร์มินอลบล็อกแบบยึดติด พิตช์ 7.62 มม. แบบไม่ถอด ทำให้การเปลี่ยนโมดูลต้องถอดสายทีละเส้น
- ต้องสอบเทียบ (Calibration) ความละเอียดสูงไม่ได้แปลว่าแม่นทันที ระบบชั่งทุกระบบต้องสอบเทียบด้วยตุ้มน้ำหนักมาตรฐาน และควรทำซ้ำตามรอบที่กำหนด
ความละเอียดกับความแม่นยำ ต่างกันอย่างไร
| หัวข้อ | ความละเอียด (Resolution) | ความแม่นยำ (Accuracy) |
|---|---|---|
| นิยาม | ค่าที่เล็กที่สุดที่ระบบแยกแยะได้ | ค่าที่อ่านได้ใกล้ค่าจริงแค่ไหน |
| กำหนดโดย | ADC ของโมดูล (24 บิต) | โหลดเซลล์ การติดตั้ง และการสอบเทียบ |
| ปรับปรุงได้ด้วย | เลือกโมดูลที่บิตสูงขึ้น | สอบเทียบ ลดการสั่นสะเทือน จัดแนวเชิงกล |
| FBs-1HLC ช่วยเรื่องนี้ | ช่วยได้โดยตรง | ช่วยทางอ้อม ผ่านฟิลเตอร์และการแยกกราวด์ |
งานที่เหมาะกับ FBs-1HLC
- ถังผสมและระบบชั่งวัตถุดิบ ที่มีโหลดเซลล์หลายตัวรับน้ำหนักถังพร้อมกัน
- เครื่องบรรจุแบบชั่งน้ำหนัก ที่ต้องปิดวาล์วตามน้ำหนักเป้าหมายด้วยความแม่นยำสูง
- ระบบตรวจสอบน้ำหนักในไลน์ (Checkweigher) ที่ต้องคัดชิ้นงานน้ำหนักไม่ผ่านออกอัตโนมัติ
- งานวัดแรงกดหรือแรงดึง ที่ใช้เซนเซอร์แบบ Strain Gauge เช่นเดียวกับโหลดเซลล์
คำถามที่พบบ่อย
ถาม: ใช้โหลดเซลล์ยี่ห้ออื่นได้ไหม
ตอบ: ได้ ตราบใดที่เป็นโหลดเซลล์แบบ Strain Gauge ที่ทำงานด้วยไฟเลี้ยง 5VDC และมีเอาต์พุตอยู่ในช่วง -1 ถึง 39 mV รวมถึงความต้านทานรวมของกลุ่มโหลดเซลล์ต้องไม่ต่ำกว่าที่โมดูลรองรับ
ถาม: ต้องต่อโหลดเซลล์ครบ 8 ตัวไหม
ตอบ: ไม่ต้อง ตัวเลข 8 ตัวคือขีดจำกัดสูงสุด ใช้ตัวเดียวก็ได้ แต่การชั่งถังหรือแท่นควรใช้จำนวนตัวให้สมดุลกับจุดรองรับเชิงกล
ถาม: ควรตั้ง Sampling Rate เท่าไร
ตอบ: ขึ้นกับงาน งานชั่งนิ่งเลือกค่าต่ำเพื่อความนิ่ง งานเติมต่อเนื่องเลือกค่าสูงเพื่อจับจังหวะปิดวาล์วให้ทัน ควรทดลองปรับหน้างานพร้อมจับเวลาจริง
สรุป
FBs-1HLC เป็นโมดูลที่ทำหน้าที่ของมันได้ดีในราคาที่สมเหตุสมผลสำหรับระบบ FATEK FBs ความละเอียด 24 บิตและความสามารถขับโหลดเซลล์ 8 ตัวครอบคลุมงานชั่งในโรงงานส่วนใหญ่ ข้อควรระวังที่สุดไม่ได้อยู่ที่ตัวโมดูล แต่อยู่ที่การต่อสายและการสอบเทียบ ซึ่งเป็นตัวกำหนดว่าระบบชั่งของคุณจะใช้ประโยชน์จากความละเอียดที่โมดูลให้มาได้เต็มที่หรือไม่
ดูสินค้ากลุ่ม PLC และโมดูลขยายที่ VR Automation หรือปรึกษาทีมวิศวกรของเราสำหรับการออกแบบระบบชั่งน้ำหนักในไลน์ผลิต
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต FATEK ใช้อ้างอิงความละเอียด ช่วงวัด ไฟเลี้ยงเซนเซอร์ และจำนวนโหลดเซลล์ที่ต่อได้)
- FATEK — FBs-1HLC Precision Load Cell Module Operation Manual — อ้างอิงการต่อโหลดเซลล์แบบ 4 สาย / 6 สาย และขั้นตอนการสอบเทียบ
- FATEK — FBs-1HLC5 Datasheet — อ้างอิงรุ่นต่อยอดในตระกูลเดียวกันสำหรับเปรียบเทียบ
- FATEK Automation — ศูนย์ดาวน์โหลด Precision Load Cell Module — แหล่งเอกสารต้นฉบับจากผู้ผลิต
