คู่มือคำนวณขนาด Braking Resistor สำหรับ VFD/Inverter คำนวณโอห์มและวัตต์ยังไงให้ถูกต้อง

วันที่ 02/08/2026 | ความรู้วิศวกรรม | VR Automation

สูตรคำนวณค่าความต้านทาน (Ohm)

ค่าความต้านทานขั้นต่ำคำนวณจากแรงดัน DC Bus ของ VFD ขณะ Chopper ทำงาน (โดยทั่วไปประมาณ 750VDC สำหรับระบบไฟ 400V) เทียบกับกำลังไฟพีคที่ต้องการสลาย ตามสูตร R = E² ÷ W โดยที่ E คือแรงดัน Chopper และ W คือกำลังไฟพีคสูงสุดที่ต้องสลาย ค่าความต้านทานที่เลือกต้องไม่ต่ำกว่าค่าที่คำนวณได้ เพราะหากต่ำเกินไปจะทำให้กระแสไหลผ่านทรานซิสเตอร์เบรกเกินพิกัดของ VFD

สูตรคำนวณกำลังไฟ (Wattage)

การคำนวณวัตต์ต้องพิจารณาพลังงานจลน์ที่ต้องสลายทั้งหมดในช่วงเวลาลดความเร็ว โดยประมาณจากสูตร กำลังไฟเฉลี่ย = (ความเฉื่อยรวม × (ความเร็วเชิงมุมเริ่มต้น² − ความเร็วเชิงมุมสุดท้าย²)) ÷ (2 × เวลาลดความเร็ว) คูณด้วยรอบการทำงาน (Duty Cycle) และหารด้วยประสิทธิภาพการแปลงพลังงานกล-ไฟฟ้า (โดยทั่วไปประมาณ 0.7-0.9) ในทางปฏิบัติ วิศวกรมักใช้แนวทางง่ายกว่าคือกำหนดวัตต์ของตัวต้านทานให้ใกล้เคียงกับ kVA เอาต์พุตของ VFD สำหรับงานที่ต้องการแรงบิดเบรกสูงสุด

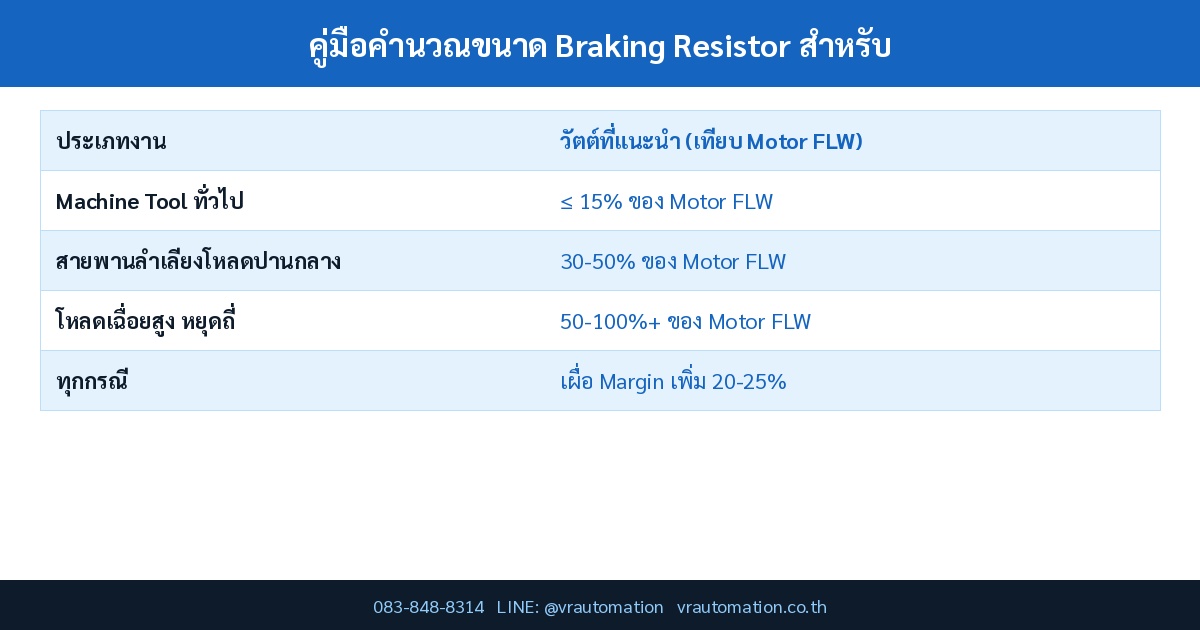

ตารางเทียบวัตต์ตามลักษณะงาน

ปัจจัยที่มีผลต่อขนาด Braking Resistor

• ความเฉื่อยของโหลด (Load Inertia) — โหลดที่มีความเฉื่อยสูง เช่น พัดลมขนาดใหญ่หรือล้อหมุนหนัก ต้องการพลังงานสลายมากกว่าโหลดเบา
• ความถี่ในการเบรก (Duty Cycle) — งานที่เบรกบ่อยครั้งต่อชั่วโมงต้องการตัวต้านทานที่ระบายความร้อนได้ต่อเนื่องมากกว่างานที่เบรกนาน ๆ ครั้ง
• เวลาลดความเร็วที่ต้องการ (Decel Time) — ยิ่งต้องการหยุดเร็วเท่าไหร่ ยิ่งต้องการกำลังไฟสลายสูงขึ้นในเวลาสั้นลง

FAQ

ถาม: VFD ทุกรุ่นต้องใช้ Braking Resistor หรือไม่?
ตอบ: ไม่จำเป็นเสมอไป ขึ้นกับลักษณะโหลด หากโหลดมีความเฉื่อยต่ำและไม่ต้องการหยุดเร็ว VFD อาจไม่ต้อง Braking Resistor แต่หากมีการเบรกบ่อยหรือโหลดเฉื่อยสูง ควรติดตั้งเพื่อป้องกัน Overvoltage Trip

ถาม: เลือกวัตต์เกินความจำเป็นเยอะๆ ปลอดภัยกว่าหรือไม่?
ตอบ: ปลอดภัยกว่าในแง่ความร้อน แต่ต้องแลกกับต้นทุนและพื้นที่ติดตั้งที่มากขึ้น ควรคำนวณตามลักษณะงานจริงแล้วเผื่อ Margin ตามคำแนะนำ ไม่จำเป็นต้องเผื่อเกินความจำเป็นมาก

ถาม: ค่าโอห์มต่ำเกินไปมีผลอย่างไร?
ตอบ: หากค่าโอห์มต่ำกว่าค่าต่ำสุดที่ VFD กำหนด กระแสที่ไหลผ่านทรานซิสเตอร์เบรก (Braking Transistor/IGBT) ภายใน VFD จะสูงเกินพิกัด เสี่ยงทำให้ VFD เสียหายได้

สรุป

การเลือก Braking Resistor ที่เหมาะสมต้องคำนวณทั้งค่าความต้านทาน (โอห์ม) ให้ไม่ต่ำกว่าค่าต่ำสุดที่ VFD กำหนด และกำลังไฟ (วัตต์) ให้เพียงพอกับพลังงานที่ต้องสลายตาม Duty Cycle จริงของงาน พร้อมเผื่อ Safety Margin 20-25% เสมอ และควรติดตั้งอุปกรณ์ป้องกันความร้อนเกินร่วมด้วยทุกครั้ง
