รีวิว BSM-1216E โมดูล Remote IO 12 อินพุต 16 เอาต์พุต พอร์ตแลน + RS485 คุ้มกับงานตู้ย่อยไหม | VR Automation

อัปเดต 24 สิงหาคม 2569 | รีวิวเชิงเทคนิค | เรียบเรียงโดยทีมวิศวกร VR Automation

Remote IO คืออะไร และแก้ปัญหาอะไร

ในระบบควบคุมที่จุด I/O กระจายอยู่ไกลจากตู้หลัก การเดินสายสัญญาณจากทุกเซนเซอร์และทุกโหลดกลับมาที่ PLC โดยตรงเป็นวิธีที่แพงและดูแลยาก สายหลายสิบเส้นที่วิ่งข้ามโรงงานหมายถึงค่าสาย ค่ารางเดินสาย ค่าแรงติดตั้ง และจุดที่อาจเกิดปัญหาเพิ่มขึ้นตามจำนวนเส้น

โมดูล Remote IO แก้ปัญหานี้ด้วยการวางโมดูลไว้ใกล้จุดที่มี I/O แล้วส่งข้อมูลกลับตู้หลักผ่านสายสื่อสารเพียงเส้นเดียว ไม่ว่าจะเป็นสาย RS485 คู่บิดเกลียวหรือสายแลน ผลคือลดจำนวนสายลงอย่างมาก และเมื่อต้องเพิ่ม I/O ในอนาคต คุณเพิ่มโมดูลที่ปลายทางได้โดยไม่ต้องลากสายใหม่กลับตู้หลัก

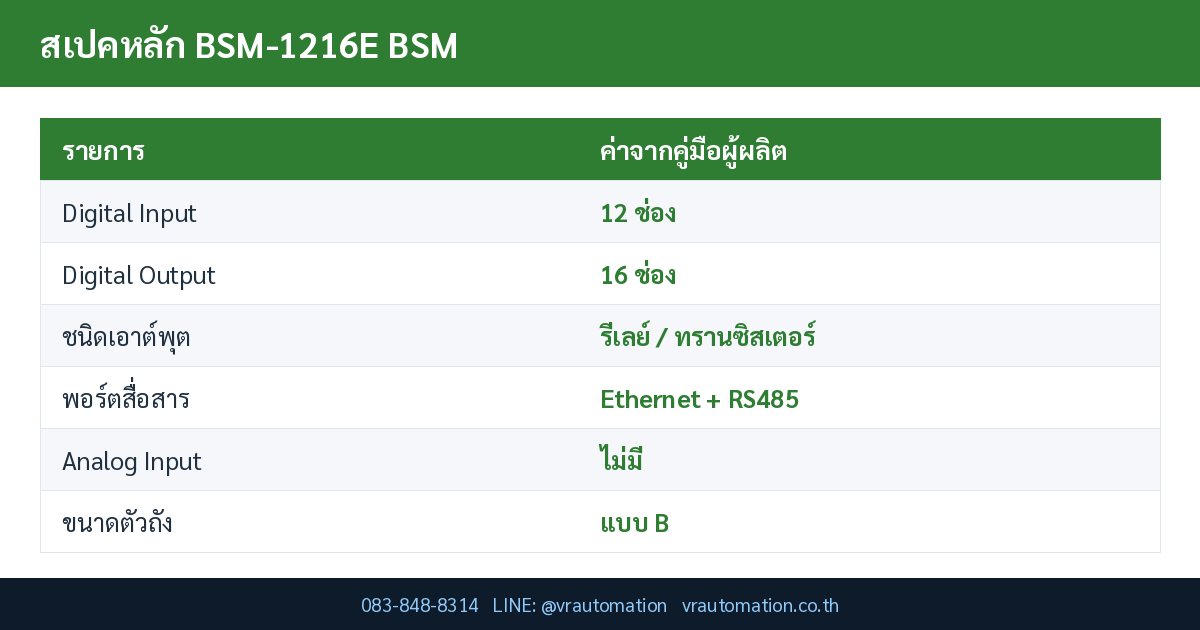

สเปคของ BSM-1216E จากคู่มือซีรีส์

อ่านรหัสรุ่นซีรีส์ BSM ให้เป็น

ซีรีส์ BSM ใช้รหัสตัวเลขสี่หลักบอกจำนวน I/O โดยสองหลักแรกคืออินพุตและสองหลักหลังคือเอาต์พุต ตัวอักษรท้ายบอกช่องทางสื่อสาร

ตารางนี้ช่วยให้เห็นภาพว่าซีรีส์นี้ออกแบบมาให้เลือกอัตราส่วนอินพุตต่อเอาต์พุตได้หลากหลาย ซึ่งเป็นข้อได้เปรียบสำคัญ เพราะงานจริงแทบไม่เคยต้องการอินพุตกับเอาต์พุตเท่ากันพอดี

รีวิวจุดแข็ง

1. มีทั้งแลนและ RS485 ในตัวเดียว

โมดูล Remote IO ส่วนใหญ่ในตลาดเลือกอย่างใดอย่างหนึ่ง แต่ BSM-1216E ให้มาทั้งคู่ ซึ่งมีค่าในสองสถานการณ์ หนึ่งคือการติดตั้งใหม่ที่ยังไม่แน่ใจว่าจะใช้โครงสร้างเครือข่ายแบบไหน และสองคืองานปรับปรุงระบบเดิมที่ต้องอยู่ร่วมกับอุปกรณ์ RS485 เก่าไปสักระยะก่อนจะย้ายไปแลนทั้งหมด

2. อัตราส่วน 12 อินพุตต่อ 16 เอาต์พุต ตรงกับงานสั่งงานจริง

ในตู้ย่อยที่ทำหน้าที่สั่งวาล์วหรือคอนแทกเตอร์เป็นหลัก จำนวนเอาต์พุตมักมากกว่าอินพุต เพราะแต่ละโหลดต้องการเอาต์พุตหนึ่งช่อง แต่ไม่ใช่ทุกโหลดที่ต้องมีสวิตช์ยืนยันตำแหน่งกลับมา อัตราส่วน 12:16 จึงตรงกับรูปแบบการใช้งานจริงมากกว่าโมดูลที่ให้มาเท่ากัน

3. เลือกชนิดเอาต์พุตได้

คู่มือระบุว่าเอาต์พุต 16 ช่องเป็นแบบรีเลย์หรือทรานซิสเตอร์ ซึ่งหมายความว่าคุณเลือกให้ตรงกับชนิดโหลดได้ตอนสั่งซื้อ รีเลย์เหมาะกับโหลด AC และงานที่สวิตช์ไม่ถี่ ส่วนทรานซิสเตอร์เหมาะกับโหลด DC และงานที่สวิตช์บ่อย

4. ขยายระบบได้โดยไม่ลากสายใหม่

เมื่อระบบใช้สถาปัตยกรรม Remote IO แล้ว การเพิ่มจุด I/O ในอนาคตทำได้โดยเพิ่มโมดูลที่ปลายทางและกำหนดที่อยู่ใหม่ ไม่ต้องลากสายสัญญาณกลับตู้หลักอีกชุด ซึ่งเป็นข้อได้เปรียบระยะยาวที่มักถูกมองข้ามตอนเปรียบเทียบราคาครั้งแรก

ข้อจำกัดที่ควรรู้

• ไม่มีช่องอนาล็อก รุ่นนี้เป็นดิจิทัลล้วน ถ้างานของคุณต้องอ่านสัญญาณอนาล็อกด้วย ต้องเลือกรุ่นที่มีรหัส AD และ DA ต่อท้าย เช่น รุ่นที่ระบุ 8AD-2DA ในตารางเลือกรุ่น
• ไม่มี RS232 ต่างจากรุ่น BSM-0404E ที่มีครบทั้งสามช่องทาง หากอุปกรณ์เดิมของคุณสื่อสารผ่าน RS232 เท่านั้น ต้องใช้ตัวแปลงเพิ่ม
• ต้องวางแผนที่อยู่อุปกรณ์ให้ดี ระบบ Remote IO ที่มีหลายโมดูลบนบัสเดียวกันต้องกำหนดที่อยู่ไม่ให้ชนกัน และควรทำเอกสารบันทึกไว้ตั้งแต่ติดตั้ง ไม่ใช่พึ่งความจำ
• เวลาตอบสนองไม่เท่า I/O ในตัว PLC การอ่านและเขียนผ่านเครือข่ายมีความหน่วงเสมอ งานที่ต้องการการตอบสนองระดับมิลลิวินาทีที่แน่นอน เช่น การป้องกันความปลอดภัยฉุกเฉิน ควรใช้วงจรฮาร์ดไวร์แยกต่างหาก

เลือกแลนหรือ RS485 ดี

ข้อดีของ BSM-1216E คือคุณไม่ต้องตัดสินใจตอนสั่งซื้อ เพราะมีทั้งสองช่องทาง สามารถเริ่มด้วย RS485 แล้วย้ายไปแลนภายหลังโดยไม่ต้องเปลี่ยนฮาร์ดแวร์

งานที่เหมาะกับ BSM-1216E

• ตู้ย่อยควบคุมวาล์วและคอนแทกเตอร์ ที่มีเอาต์พุตมากกว่าอินพุต
• งานปรับปรุงระบบเดิม ที่ต้องอยู่ร่วมกับอุปกรณ์ RS485 เดิมแต่วางแผนย้ายไปแลนในอนาคต
• ระบบมอนิเตอร์อาคารและสาธารณูปโภค ที่กระจายจุด I/O ตามพื้นที่กว้าง
• งานเก็บสถานะสวิตช์และควบคุมโหลดจากระยะไกล โดยไม่ต้องวาง PLC ที่ทุกจุด

คำถามที่พบบ่อย

ถาม: ใช้กับ PLC ยี่ห้อไหนได้บ้าง
ตอบ: โมดูล Remote IO ในกลุ่มนี้โดยทั่วไปสื่อสารด้วยโปรโตคอลมาตรฐานอุตสาหกรรมอย่าง Modbus RTU และ Modbus TCP ซึ่ง PLC ส่วนใหญ่รองรับ ควรยืนยันโปรโตคอลและตารางรีจิสเตอร์จากคู่มือรุ่นที่สั่งจริงก่อนเริ่มเขียนโปรแกรม

ถาม: ต่อโมดูลได้กี่ตัวบนบัสเดียว
ตอบ: ขึ้นกับข้อจำกัดของบัสที่ใช้และเวลาตอบสนองที่ยอมรับได้ ยิ่งมีโหนดมาก รอบการอ่านทั้งระบบยิ่งช้าลง ควรคำนวณเวลาสแกนรวมก่อนออกแบบ

ถาม: เลือกเอาต์พุตแบบรีเลย์หรือทรานซิสเตอร์ดี
ตอบ: ดูที่ชนิดโหลดและความถี่ในการสวิตช์ โหลด AC และงานที่สวิตช์ไม่บ่อยใช้รีเลย์ ส่วนโหลด DC และงานที่สวิตช์ถี่ใช้ทรานซิสเตอร์เพื่อหลีกเลี่ยงการสึกหรอทางกล

สรุป

BSM-1216E เป็นโมดูล Remote IO ที่ตอบโจทย์งานตู้ย่อยได้ดี ด้วยอัตราส่วน 12 อินพุตต่อ 16 เอาต์พุตที่ตรงกับรูปแบบการใช้งานจริง และการมีทั้งพอร์ตแลนและ RS485 ที่ให้ความยืดหยุ่นในการวางโครงสร้างเครือข่าย ข้อจำกัดหลักคือไม่มีช่องอนาล็อก ซึ่งถ้างานของคุณต้องอ่านค่าอนาล็อกด้วย ควรพิจารณารุ่นในซีรีส์เดียวกันที่มีรหัส AD และ DA แทน

ดูสินค้ากลุ่ม อุปกรณ์เครือข่ายและสื่อสารอุตสาหกรรมที่ VR Automation หรือปรึกษาทีมวิศวกรของเราเพื่อออกแบบสถาปัตยกรรม Remote IO ให้เหมาะกับโรงงานของคุณ

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: คู่มือการใช้งานโมดูล IO อนุกรมซีรีส์ BSM (ฉบับ 20251025) — VR Automation (ใช้อ้างอิงจำนวนช่องอินพุต/เอาต์พุต ช่องทางสื่อสาร ผังการต่อสาย และขนาดตัวถังของทุกรุ่นในซีรีส์)
2. Advantech — RS-485 I/O Modules (ADAM-4000/4100) — อ้างอิงหลักการทำงานของ Remote I/O บนบัส RS-485 และการใช้ Modbus RTU ในงานมอนิเตอร์โรงงาน
3. Cirkit Designer — How to Use Remote I/O Modbus RS485: Pinouts, Specs, and Examples — อ้างอิงแนวปฏิบัติการต่อสายและกำหนดที่อยู่อุปกรณ์บนบัส
4. Buenoptic — Modbus RTU RS485 I/O Module (8-ch DI + 8-ch DO) — อ้างอิงเปรียบเทียบสเปคโมดูล Remote I/O ในระดับเดียวกันจากผู้ผลิตรายอื่น
