คู่มือคำนวณขนาด DIN Rail Power Supply สำหรับตู้คอนโทรล เผื่อโหลดและ Derating ยังไงไม่ให้พลาด

วันที่ 02/08/2026 | ความรู้วิศวกรรม | VR Automation

การเลือกขนาด DIN Rail Power Supply (24VDC) ผิดพลาดเป็นสาเหตุอันดับต้น ๆ ที่ทำให้ตู้คอนโทรลทำงานไม่เสถียร โดยเฉพาะเมื่อโหลดจริงในตู้เพิ่มขึ้นภายหลัง หรือเมื่อพิกัดที่ระบุบนป้าย (Nameplate) ไม่ตรงกับพิกัดจริงเมื่อใช้งานในตู้ปิดที่มีอุณหภูมิสูง บทความนี้สรุปขั้นตอนคำนวณขนาด Power Supply อย่างถูกต้องสำหรับวิศวกรออกแบบตู้คอนโทรล

ขั้นตอนที่ 1: รวมโหลดกระแสทั้งหมด

เริ่มจากรวมกระแสพิกัดสูงสุดของอุปกรณ์ 24VDC ทั้งหมดในตู้ ได้แก่ PLC และโมดูล I/O, HMI, รีเลย์/คอนแทคเตอร์แบบขดลวด DC, เซนเซอร์ต่าง ๆ, สวิตช์เครือข่าย (Ethernet Switch), และวาล์วโซลินอยด์ จากนั้นเผื่อ Margin เพิ่มอีกอย่างน้อย 20-25% เหนือกระแสรวมที่คำนวณได้ เพื่อรองรับการขยายระบบในอนาคตและความคลาดเคลื่อนของโหลดจริง

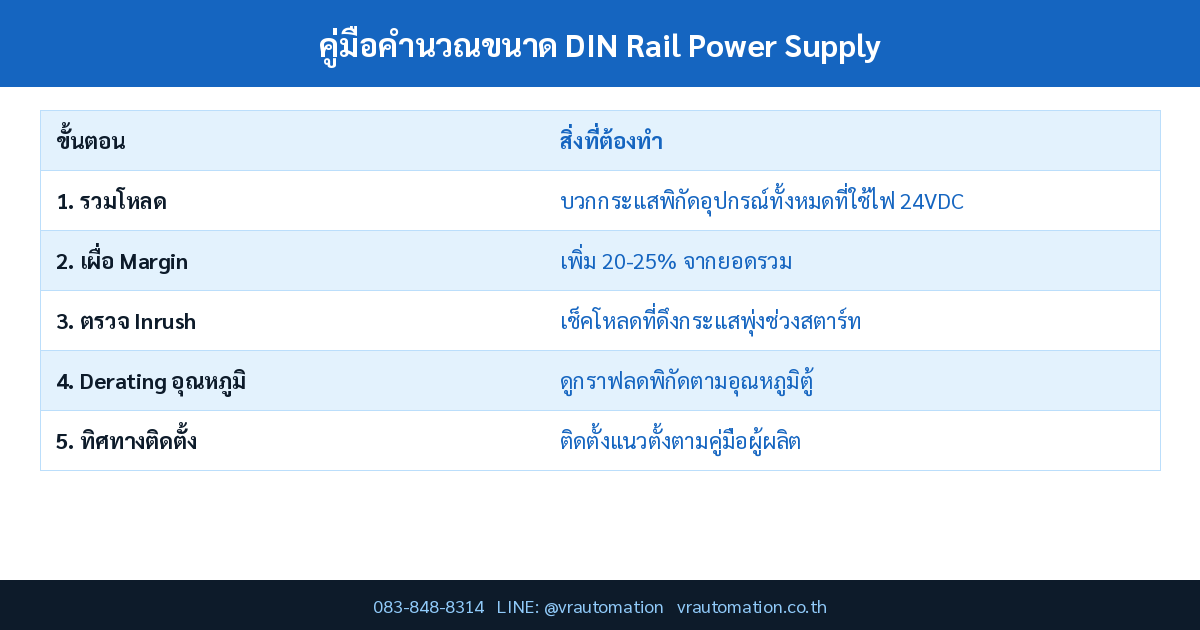

ตารางขั้นตอนคำนวณขนาด Power Supply

ขั้นตอน	รายละเอียด
1. รวมโหลดกระแสต่อเนื่อง	บวกกระแสพิกัดของอุปกรณ์ 24VDC ทั้งหมดในตู้
2. เผื่อ Safety Margin	เพิ่มอย่างน้อย 20-25% เหนือยอดรวมที่คำนวณได้
3. ตรวจสอบ Inrush Current	เช็คว่ามีโหลดใดดึงกระแสพุ่งช่วงสตาร์ทเกินพิกัด Overload ของ PSU หรือไม่
4. อ่านกราฟ Thermal Derating	ตรวจพิกัดกระแสจริงที่อุณหภูมิภายในตู้ ไม่ใช่ที่ 25°C มาตรฐาน
5. พิจารณาทิศทางติดตั้ง	ติดตั้งแนวตั้ง (ขั้วต่ออยู่ด้านล่าง) ตามคำแนะนำผู้ผลิตเพื่อการระบายความร้อนตามธรรมชาติ

💡 Pro Tip: อย่าเชื่อตัวเลขวัตต์/แอมป์บนป้าย Power Supply โดยไม่ดูกราฟ Derating เพราะ Power Supply ขนาด 10A อาจเหลือกำลังจ่ายจริงเพียง 65% เมื่ออุณหภูมิภายในตู้สูงถึง 60°C ซึ่งเป็นเรื่องปกติของตู้คอนโทรลกลางแจ้งหรือตู้ที่ไม่มีพัดลมระบายความร้อนในหน้าร้อนของไทย

ระวัง Inrush Current จากโหลดพิเศษ

อุปกรณ์บางชนิด เช่น ตัวเก็บประจุขนาดใหญ่ในวงจร, HMI จอสัมผัส, ตัวแปลง DC-DC และคอยล์ต่าง ๆ อาจดึงกระแสพุ่งสูงกว่ากระแสสภาวะคงตัว (Steady State) ในช่วงเสี้ยววินาทีแรกที่เปิดเครื่อง หากอุปกรณ์เหล่านี้เปิดพร้อมกันหลายตัว แรงดันไฟที่ราง 24VDC อาจตกฮวบชั่วขณะแม้ว่ากระแสรวมสภาวะคงตัวจะยังต่ำกว่าพิกัด Power Supply ก็ตาม จึงควรตรวจสอบสเปค Overload/Peak Current ของ Power Supply ที่เลือกใช้ว่ารองรับกระแสพุ่งได้เพียงพอ

การใช้งานในอุตสาหกรรม

ตู้คอนโทรลมาตรฐาน — คำนวณโหลด PLC/HMI/รีเลย์ เผื่อ Margin 25% เลือก Power Supply ที่มีกราฟ Derating ครอบคลุมอุณหภูมิสูงสุดของพื้นที่ติดตั้ง
ตู้คอนโทรลกลางแจ้งหรือไม่มีแอร์ — ต้องเผื่อ Derating มากเป็นพิเศษ อาจต้องเลือก Power Supply เกินพิกัดที่คำนวณได้ถึง 40-50% หรือพิจารณาเพิ่มพัดลมระบายอากาศร่วมด้วย
ระบบที่ต้องขยายในอนาคต — เผื่อพิกัด Power Supply สำหรับโมดูล I/O หรืออุปกรณ์เพิ่มเติมที่วางแผนติดตั้งในอนาคต 1-2 ปีข้างหน้า

⚠️ ข้อควรระวัง: การเลือก Power Supply ขนาดใหญ่เกินความจำเป็นมากไม่ได้แปลว่าปลอดภัยเสมอไป เพราะ Power Supply บางรุ่นที่โหลดต่ำกว่าพิกัดมากอาจมีประสิทธิภาพลดลงหรือ Ripple สูงขึ้นในบางช่วงโหลด ควรเลือกขนาดที่โหลดจริงอยู่ในช่วง 50-80% ของพิกัดเพื่อประสิทธิภาพและอายุการใช้งานที่เหมาะสม

FAQ

ถาม: ทำไมต้องเผื่อ Margin 20-25% ทั้งที่คำนวณโหลดแล้ว?
ตอบ: เพื่อรองรับความคลาดเคลื่อนของกระแสจริงเทียบกับสเปค การขยายระบบในอนาคต และรักษาระยะห่างจากพิกัดสูงสุดเพื่อยืดอายุการใช้งานของ Power Supply

ถาม: ตู้คอนโทรลควรติดตั้ง Power Supply แนวไหน?
ตอบ: โดยทั่วไปแนะนำติดตั้งแนวตั้งตามที่ผู้ผลิตระบุในดาต้าชีต เพราะการระบายความร้อนแบบพาความร้อนธรรมชาติ (Convection) จะไหลขึ้นด้านบนผ่านช่องระบายอากาศ การติดตั้งแนวนอนอาจทำให้ความร้อนสะสมและต้อง Derate มากขึ้น

ถาม: ต้องเผื่อ Inrush Current เท่าไหร่?
ตอบ: ไม่มีตัวเลขตายตัว ต้องตรวจสอบสเปค Overload/Peak Current ของ Power Supply แต่ละรุ่นเทียบกับพฤติกรรมโหลดจริง หากไม่แน่ใจควรปรึกษาผู้จำหน่ายเพื่อเลือกรุ่นที่มี Peak Power Boost รองรับ

สรุป

การคำนวณขนาด DIN Rail Power Supply ที่ถูกต้องต้องพิจารณา 3 องค์ประกอบร่วมกันคือ โหลดกระแสรวมพร้อม Margin, พฤติกรรม Inrush Current ของโหลดพิเศษ และกราฟ Thermal Derating ตามอุณหภูมิใช้งานจริง การมองข้ามข้อใดข้อหนึ่งอาจทำให้ระบบไฟ 24VDC ไม่เสถียร ส่งผลต่อการทำงานของ PLC, HMI และอุปกรณ์ทั้งตู้ควบคุม
