สรุปสเปค USR-SH800 USR IOT Industrial Panel PC ครบจบ ฉบับวิศวกร
สรุปย่อ: USR-SH800 เป็น Industrial Panel PC แบบจอสัมผัสขนาด 10.1 นิ้ว ความละเอียด 800×1280 พิกเซล ใช้ชิป Rockchip RK3568 สถาปัตยกรรม ARM Cortex-A55 4 คอร์ 64 บิต ความเร็วสูงสุด 2.0GHz พร้อม NPU 1.0 TOPS ทำงานบน Linux Ubuntu 20.04 รวมฟังก์ชันจอแสดงผล การประมวลผล Edge Computing และการควบคุมแบบ PLC ไว้ในเครื่องเดียว
ภาพรวม USR-SH800 USR IOT Industrial Panel PC
USR-SH800 ถูกจัดอยู่ในกลุ่ม Industrial All-in-One PC ที่ผนวกจอสัมผัสแบบ Capacitive ขนาด 10.1 นิ้ว ความละเอียด 800×1280 พิกเซล เข้ากับบอร์ดประมวลผล RK3568 Cortex-A55 4 คอร์ 64 บิต ความเร็วสูงสุด 2.0GHz และ GPU ARM G52 2EE ที่รองรับ OpenGL ES และ Vulkan เหมาะกับงานที่ต้องมีหน้าจอมอนิเตอร์และควบคุมอุปกรณ์ในจุดเดียวกัน เช่น ตู้คอนโทรลหน้างานในโรงงานหรือสถานีสูบน้ำ โดยไม่ต้องแยกซื้อจอ HMI กับตัวควบคุมแยกกัน
เช่นเดียวกับ USR-EG628/EG828 ตัวเครื่องมี WukongEdge Platform ในตัวสำหรับ Edge Computing และการแปลงโปรโตคอลอุตสาหกรรมกว่า 12 ชนิด เช่น Modbus TCP/RTU และ IEC 61850 ช่วยลดต้นทุนการวางระบบ Edge-to-Cloud ได้มาก ด้านหน่วยความจำมี DDR4 4GB และพื้นที่จัดเก็บ eMMC 32GB พอร์ตสื่อสารประกอบด้วย 2×RS232, 2×RS485 และ Ethernet 2 พอร์ต 10/100Mbps รองรับ WiFi 2.4GHz และ 4G ตามรุ่นที่สั่งซื้อ (เวอร์ชัน WiFi ไม่รองรับ 4G ในตัว)
ด้านสภาพแวดล้อมการใช้งาน USR-SH800 ใช้ไฟ DC 12V ผ่านขั้วต่อ 5.5mm ทนอุณหภูมิใช้งาน 0°C ถึง 50°C ความชื้นสัมพัทธ์ 10-80% ตัวเครื่องขนาด 160×85×28mm รองรับการติดตั้งแบบฝังผนัง (Panel Mount) เหมาะกับหน้างานที่ต้องการทั้งการแสดงผลข้อมูลแบบ Real-time และการสั่งงานผ่านหน้าจอสัมผัสในจุดเดียว

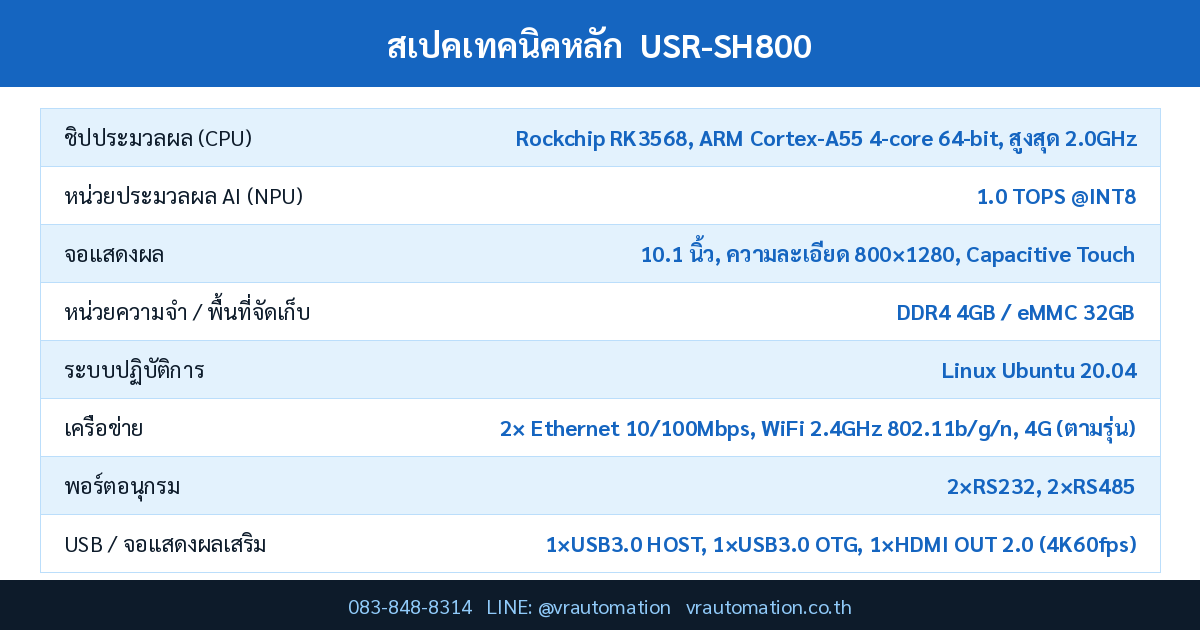

สเปคเทคนิคหลัก USR-SH800
ตารางด้านล่างเป็นค่าสเปคที่ดึงตรงจากดาต้าชีตทางการของผู้ผลิต USR IOT (pusr.com) ทุกค่าเป็นค่าจริงจากเอกสารผู้ผลิต ไม่ใช่ค่าประมาณ:
| รายการสเปค | ค่าจากดาต้าชีตผู้ผลิต |
|---|---|
| ชิปประมวลผล (CPU) | Rockchip RK3568, ARM Cortex-A55 4-core 64-bit, สูงสุด 2.0GHz |
| หน่วยประมวลผล AI (NPU) | 1.0 TOPS @INT8 |
| จอแสดงผล | 10.1 นิ้ว, ความละเอียด 800×1280, Capacitive Touch |
| หน่วยความจำ / พื้นที่จัดเก็บ | DDR4 4GB / eMMC 32GB |
| ระบบปฏิบัติการ | Linux Ubuntu 20.04 |
| เครือข่าย | 2× Ethernet 10/100Mbps, WiFi 2.4GHz 802.11b/g/n, 4G (ตามรุ่น) |
| พอร์ตอนุกรม | 2×RS232, 2×RS485 |
| USB / จอแสดงผลเสริม | 1×USB3.0 HOST, 1×USB3.0 OTG, 1×HDMI OUT 2.0 (4K60fps) |
| แรงดันไฟเข้า | DC 12V, ขั้วต่อ 5.5mm (2A-5A) |
| อุณหภูมิใช้งาน / เก็บรักษา | 0~50°C / -20~80°C |
| ขนาดตัวเครื่อง | 160mm × 85mm × 28mm |
จุดเด่นของ USR-SH800 USR IOT
- จอสัมผัส + Edge Computing ในเครื่องเดียว — ไม่ต้องแยกซื้อ HMI และ Controller เหมาะกับตู้คอนโทรลที่มีพื้นที่จำกัด
- WukongEdge Platform ในตัว — แปลงโปรโตคอลอุตสาหกรรมกว่า 12 ชนิดและตั้งค่า Local Configuration ผ่านหน้าจอได้โดยตรง
- รองรับ OpenPLC มาตรฐาน IEC61131-3 — เขียนลอจิกควบคุมได้ 5 ภาษาโปรแกรมเช่นเดียวกับตระกูล Expandable IoT Controller
- NPU สำหรับ Edge AI — รองรับโมเดล AI พื้นฐานสำหรับงานตรวจจับความผิดปกติของอุปกรณ์
- รองรับ Docker และ Node-RED — พัฒนาหน้าจอควบคุม (Web Configuration) แบบ Low-code ได้รวดเร็ว
อินเทอร์เฟซและฟีเจอร์เสริมอื่น ๆ
| รายการสเปค | ค่าจากดาต้าชีตผู้ผลิต |
|---|---|
| GPS/ตำแหน่ง | ในตัว (เฉพาะรุ่น -GL) ความไว -162dBm, ความแม่นยำ <10m |
| RTC | แบตเตอรี่นาฬิกาในตัว รองรับตั้งเวลาเปิด/ปิดเครื่องอัตโนมัติ |
| มัลติมีเดีย | ถอดรหัสวิดีโอ 4K 60fps H.265/H.264, เข้ารหัส 1080P 100fps |
| ภาษาที่รองรับ | ภาษาอังกฤษเป็นค่าเริ่มต้น ดาวน์โหลดภาษาอื่นเพิ่มได้ |
| ปุ่มกด | 1× ปุ่ม Upgrade Firmware |
การใช้งานในอุตสาหกรรม
- ตู้คอนโทรลหน้างานในโรงงาน — แสดงผลสถานะเครื่องจักรและควบคุมผ่านหน้าจอสัมผัสในจุดเดียว ลดการเดินสายไปยังห้องควบคุมกลาง
- สถานีสูบน้ำและระบบชลประทาน — ติดตั้งกลางแจ้งในตู้กันน้ำ แสดงค่าความดัน/อัตราการไหล พร้อมสั่งเปิดปิดวาล์วผ่านจอสัมผัส
- ระบบบริหารจัดการพลังงานอาคาร (Building Energy Management) — แสดงข้อมูลการใช้พลังงานแบบเรียลไทม์และควบคุมระบบปรับอากาศผ่าน RS485 Modbus
- ไลน์ผลิตขนาดเล็กถึงกลาง — ใช้เป็น HMI ควบคู่กับ PLC ภายนอกผ่าน Modbus RTU/TCP หรือเขียนลอจิกควบคุมด้วย OpenPLC ในตัวเอง
แนวทางการติดตั้งและออกแบบหน้าจอควบคุม
เมื่อออกแบบหน้าจอควบคุมบน USR-SH800 ผ่าน Web Configuration ควรจัดวางองค์ประกอบให้เหมาะกับระยะการมองเห็นจากตำแหน่งที่ผู้ปฏิบัติงานยืนใช้งานจริง เนื่องจากจอ Capacitive Touch ขนาด 10.1 นิ้วมีพื้นที่จำกัดกว่าจอมอนิเตอร์คอมพิวเตอร์ทั่วไป ควรเน้นแสดงค่าที่สำคัญที่สุด เช่น สถานะเครื่องจักรและค่าเตือนภัย ไว้ในตำแหน่งที่มองเห็นชัดเจนที่สุด ด้านการติดตั้งทางกายภาพ ตัวเครื่องรองรับ Panel Mounting ซึ่งควรเจาะช่องติดตั้งให้พอดีกับขนาด 160×85×28mm และเผื่อพื้นที่ด้านหลังสำหรับการระบายความร้อนและการเข้าถึงพอร์ตเชื่อมต่อสายสัญญาณ เนื่องจากตัวเครื่องใช้ไฟ DC 12V ควรเลือก Power Supply ที่มีคุณภาพดี และมีการกรองสัญญาณรบกวน (EMI Filter) โดยเฉพาะเมื่อติดตั้งใกล้กับอุปกรณ์กำลังไฟฟ้าสูง เช่น อินเวอร์เตอร์หรือมอเตอร์ไดร์ฟ เพื่อป้องกันจอค้างหรือรีสตาร์ทเองโดยไม่ทราบสาเหตุ
FAQ
ถาม: USR-SH800 ใช้แทน HMI ทั่วไปได้หรือไม่?
ตอบ: ได้ เพราะรองรับ Modbus TCP/RTU และโปรโตคอลอุตสาหกรรมอื่นสำหรับเชื่อมต่อ PLC ภายนอก อีกทั้งยังมี OpenPLC ในตัวสำหรับเขียนลอจิกควบคุมได้เองโดยไม่ต้องพึ่ง PLC แยก
ถาม: รองรับ 4G หรือไม่?
ตอบ: รองรับตามรุ่นที่สั่งซื้อ เวอร์ชันมาตรฐานจากโรงงานรองรับ 4G ส่วนเวอร์ชัน WiFi จะไม่รองรับการเชื่อมต่อ 4G ในตัว ควรระบุความต้องการก่อนสั่งซื้อ
ถาม: ทนอุณหภูมิได้เท่าไร?
ตอบ: ใช้งานได้ในช่วง 0°C ถึง 50°C ซึ่งเหมาะกับการติดตั้งในร่มหรือตู้คอนโทรลที่มีการควบคุมอุณหภูมิ หากต้องติดตั้งกลางแจ้งควรเพิ่มตู้ป้องกันความร้อน/ความเย็น
สรุป
USR-SH800 เป็น Industrial Panel PC ที่รวมจอสัมผัส 10.1 นิ้ว การประมวลผล Edge Computing และ PLC Logic ไว้ในเครื่องเดียว เหมาะกับวิศวกรที่ต้องการลดความซับซ้อนของตู้คอนโทรลโดยไม่ต้องแยกซื้อ HMI กับ Controller ใช้ชิป RK3568 เดียวกับ USR-EG828 จึงมีประสิทธิภาพและความสามารถด้าน Edge AI ใกล้เคียงกัน เพียงเพิ่มความสามารถด้านการแสดงผลเข้ามา
ดูสินค้ากลุ่มอุปกรณ์เครือข่ายและ IoT อุตสาหกรรมทั้งหมดได้ที่ หมวดหมู่ Network Device — vrautomation.co.th หรือเลือกชมสินค้าออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า vrautomation.co.th
สนใจสั่งซื้อ USR-SH800 USR IOT?
VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมช่างผู้เชี่ยวชาญด้านระบบสื่อสารอุตสาหกรรมและ IoT
โทรสอบถามราคา: 083-848-8314
อีเมล: [email protected]
Line: @vrautomation
สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้
