สรุปสเปค USR-N720-ETH USR IOT Edge IoT Gateway ครบจบ ฉบับวิศวกร
สรุปย่อ: USR-N720-ETH เป็น Edge IoT Gateway รุ่นใหม่ล่าสุดของ USR IOT ใช้โปรเซสเซอร์ RISC-V ความเร็วสูงสุด 600MHz มาพร้อม 2×RS485 และ 1×Ethernet สำหรับเก็บข้อมูลจากอุปกรณ์ Modbus RTU หรือมิเตอร์ไฟฟ้า DL/T645 แล้วแปลงเป็น JSON ส่งขึ้นคลาวด์ผ่าน MQTT หรือ TCP รองรับสูงสุด 1,000 จุดข้อมูล พร้อม SD Card สำรองข้อมูลเมื่อเครือข่ายขาดการเชื่อมต่อ
ภาพรวม USR-N720-ETH USR IOT Edge IoT Gateway
USR-N720-ETH ถูกจัดอยู่ในกลุ่ม Edge Gateway ขนาดเล็กที่เน้นความง่ายในการติดตั้งและราคาที่เข้าถึงได้ เหมาะกับงานเก็บข้อมูลจากอุปกรณ์ภาคสนามจำนวนไม่มาก ตัวเครื่องใช้โปรเซสเซอร์ RISC-V ความเร็วสูงสุด 600MHz ซึ่งเพียงพอสำหรับงาน Edge Acquisition และการคำนวณเบื้องต้นโดยไม่ต้องใช้พลังประมวลผลสูงเท่าตระกูล Expandable IoT Controller ที่ใช้ชิป ARM Cortex-A ระดับสูงกว่า ด้านการเชื่อมต่อภาคสนามมี 2 พอร์ต RS485 และ 1 พอร์ต Ethernet RJ45 รองรับ Baud Rate 600bps ถึง 230,400bps
จุดเด่นสำคัญของ USR-N720-ETH คือความสามารถอ่านข้อมูลโปรโตคอล Modbus RTU และ DL/T645-2007 (โปรโตคอลมิเตอร์ไฟฟ้ามาตรฐานจีน) ได้พร้อมกันสูงสุด 1,000 จุดข้อมูล แล้วแปลงเป็นรูปแบบ JSON ส่งขึ้นแพลตฟอร์มคลาวด์ยอดนิยมอย่าง Thingsboard, AWS หรือ Azure ผ่าน MQTT หรือ TCP ได้พร้อมกันสูงสุด 5 การเชื่อมต่อ (2×MQTT + 2×TCP + 1×PUSR Cloud) ทุกการเชื่อมต่อสามารถเปิดใช้ SSL Encryption ได้เพื่อความปลอดภัยของข้อมูล
ด้านความน่าเชื่อถือ USR-N720-ETH มี SD Card สำหรับแคชข้อมูลเมื่อขาดการเชื่อมต่ออินเทอร์เน็ตชั่วคราว และส่งข้อมูลที่ค้างไว้กลับไปยังเซิร์ฟเวอร์ทันทีที่เครือข่ายกลับมาใช้งานได้ ตัวเครื่องทนอุณหภูมิ -40°C ถึง +85°C ใช้ไฟ DC 9-36V ขนาดกะทัดรัดเพียง 98.5×30×86mm รองรับการติดตั้งแบบ DIN-Rail หรือยึดผนัง

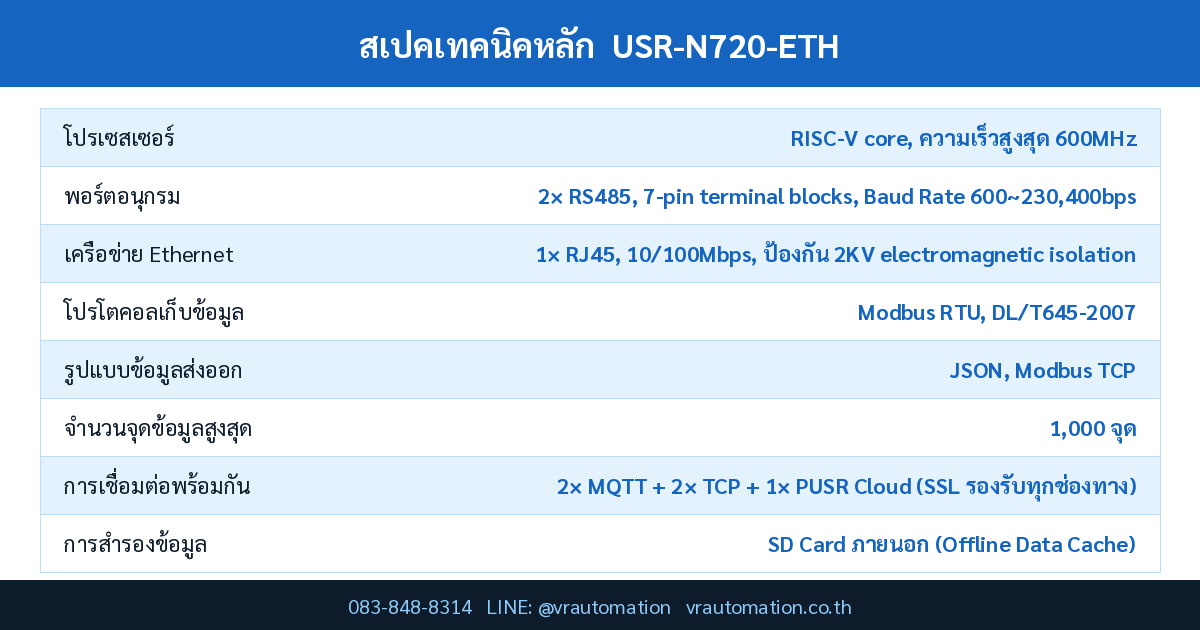

สเปคเทคนิคหลัก USR-N720-ETH
ตารางด้านล่างเป็นค่าสเปคที่ดึงตรงจากดาต้าชีตทางการของผู้ผลิต USR IOT (pusr.com) ทุกค่าเป็นค่าจริงจากเอกสารผู้ผลิต ไม่ใช่ค่าประมาณ:
| รายการสเปค | ค่าจากดาต้าชีตผู้ผลิต |
|---|---|
| โปรเซสเซอร์ | RISC-V core, ความเร็วสูงสุด 600MHz |
| พอร์ตอนุกรม | 2× RS485, 7-pin terminal blocks, Baud Rate 600~230,400bps |
| เครือข่าย Ethernet | 1× RJ45, 10/100Mbps, ป้องกัน 2KV electromagnetic isolation |
| โปรโตคอลเก็บข้อมูล | Modbus RTU, DL/T645-2007 |
| รูปแบบข้อมูลส่งออก | JSON, Modbus TCP |
| จำนวนจุดข้อมูลสูงสุด | 1,000 จุด |
| การเชื่อมต่อพร้อมกัน | 2× MQTT + 2× TCP + 1× PUSR Cloud (SSL รองรับทุกช่องทาง) |
| การสำรองข้อมูล | SD Card ภายนอก (Offline Data Cache) |
| แรงดันไฟเข้า | DC 9-36V, terminal block 2-pin |
| อุณหภูมิใช้งาน / เก็บรักษา | -40~85°C / -40~105°C |
| ขนาดตัวเครื่อง | 98.5×30×86mm (ไม่รวม terminal block) |
| การรับประกัน | 2 ปี |
จุดเด่นของ USR-N720-ETH USR IOT
- อ่านมิเตอร์ไฟฟ้า DL/T645 ได้โดยตรง — รองรับโปรโตคอลมิเตอร์ไฟฟ้ามาตรฐานควบคู่กับ Modbus RTU ในเครื่องเดียว
- ส่งข้อมูลได้ 5 ช่องทางพร้อมกัน — 2×MQTT + 2×TCP + 1×PUSR Cloud รองรับ SSL Encryption ทุกช่องทาง
- SD Card แคชข้อมูลออฟไลน์ — ป้องกันข้อมูลสูญหายเมื่อเครือข่ายขาดการเชื่อมต่อชั่วคราว
- ทนอุณหภูมิ -40°C ถึง +85°C — ติดตั้งได้ทั้งในตู้คอนโทรลกลางแจ้งและพื้นที่อากาศหนาวจัด
- ราคาประหยัดกว่ากลุ่ม Expandable IoT Controller — เหมาะกับงานเก็บข้อมูลพื้นฐานที่ไม่ต้องการ Edge AI หรือ PLC Logic ในตัว
โปรโตคอลเครือข่ายและการตั้งค่า
| รายการสเปค | ค่าจากดาต้าชีตผู้ผลิต |
|---|---|
| โปรโตคอลเครือข่าย | IP, TCP, MQTT, SSL/TLS, ICMP, ARP, DNS, NTP, DHCP, IPv4 |
| การกำหนด IP | Static หรือ DHCP |
| วิธีตั้งค่า | Built-in Webpage หรือ Config Software |
| Work Mode | TCP Server / TCP Client (รองรับ 2 การเชื่อมต่อ TCP อิสระ) |
| การจัดการระยะไกล | PUSR Cloud Platform |
| การรับรอง | CE, FCC, RoHS, WEEE (ตามรุ่น) |
การใช้งานในอุตสาหกรรม
- โรงงานอัตโนมัติขนาดเล็กถึงกลาง — เก็บข้อมูล PLC ผ่าน Modbus RTU แล้วส่งขึ้นแพลตฟอร์มมอนิเตอร์การผลิตแบบเรียลไทม์
- ระบบไฟฟ้าอัจฉริยะ (Smart Grid) — อ่านมิเตอร์ไฟฟ้าโปรโตคอล DL/T645 หลายจุดพร้อมกันแล้วรวมส่งขึ้นศูนย์บริหารพลังงาน
- ระบบน้ำประปาอัจฉริยะ (Smart Water Service) — เก็บข้อมูลแรงดันและอัตราการไหลจากเซ็นเซอร์ Modbus แล้วแจ้งเตือนความผิดปกติผ่านคลาวด์
- ปศุสัตว์อัจฉริยะ (Smart Animal Husbandry) — เก็บข้อมูลอุณหภูมิ/ความชื้นในโรงเรือนผ่าน RS485 ส่งขึ้นระบบบริหารจัดการฟาร์ม
แนวทางการตั้งค่าเก็บข้อมูลจาก Modbus และมิเตอร์ไฟฟ้า
เมื่อตั้งค่า USR-N720-ETH ให้เก็บข้อมูลจากอุปกรณ์ Modbus RTU หลายตัวพร้อมกัน ควรวางแผนกำหนด Slave ID ของแต่ละอุปกรณ์ให้ไม่ซ้ำกัน และตรวจสอบ Baud Rate, Parity และ Stop Bit ให้ตรงกันทั้งบัสก่อนเชื่อมต่อจริง เนื่องจากอุปกรณ์รองรับสูงสุด 1,000 จุดข้อมูล ควรคำนวณจำนวนจุดข้อมูล ที่ต้องการอ่านจริงจากอุปกรณ์แต่ละตัวล่วงหน้า เพื่อไม่ให้เกินขีดจำกัดของอุปกรณ์เมื่อระบบขยายตัวในอนาคต สำหรับการอ่านมิเตอร์ไฟฟ้าโปรโตคอล DL/T645-2007 ควรตรวจสอบเวอร์ชันของโปรโตคอลที่มิเตอร์รองรับให้ตรงกับที่ USR-N720-ETH กำหนดไว้ เนื่องจากมาตรฐานนี้มีหลายเวอร์ชันที่โครงสร้างข้อมูลต่างกันเล็กน้อย ด้านการส่งข้อมูลขึ้นคลาวด์ หากเลือกใช้ MQTT ควรตั้งค่า QoS Level ให้เหมาะสมกับความสำคัญของข้อมูล เช่น ข้อมูลแจ้งเตือนฉุกเฉินควรใช้ QoS 1 หรือ 2 เพื่อรับประกันว่าข้อความจะถูกส่งถึงปลายทางแม้เครือข่ายไม่เสถียรชั่วขณะ ในขณะที่ข้อมูล Telemetry ทั่วไปสามารถใช้ QoS 0 เพื่อประหยัดแบนด์วิดท์ได้
FAQ
ถาม: USR-N720-ETH ต่างจาก USR-M100/M300 ที่เคยแนะนำไปอย่างไร?
ตอบ: USR-N720-ETH เน้นงาน Data Acquisition พื้นฐานด้วยโปรเซสเซอร์ RISC-V ราคาประหยัด ส่วน USR-M100/M300 เป็น Edge Gateway ระดับสูงกว่าที่มีการประมวลผล Edge Computing ที่ทรงพลังกว่าสำหรับงานซับซ้อน
ถาม: รองรับมิเตอร์ไฟฟ้าโปรโตคอลอะไรบ้าง?
ตอบ: รองรับ DL/T645-2007 ซึ่งเป็นมาตรฐานมิเตอร์ไฟฟ้าที่ใช้แพร่หลาย ควบคู่กับ Modbus RTU สำหรับอุปกรณ์ภาคสนามทั่วไป
ถาม: มี SD Card ในกล่องหรือไม่?
ตอบ: ตัวเครื่องรองรับ SD Card ภายนอกสำหรับแคชข้อมูล แต่ไม่ได้แถมมาในกล่องมาตรฐาน ต้องจัดหาเพิ่มเติมตามความจุที่ต้องการ
สรุป
USR-N720-ETH เป็น Edge IoT Gateway ราคาประหยัดที่เน้นความสามารถ Data Acquisition และ Protocol Conversion จากอุปกรณ์ Modbus RTU และมิเตอร์ไฟฟ้า DL/T645 รองรับสูงสุด 1,000 จุดข้อมูล พร้อมส่งข้อมูลได้ 5 ช่องทางพร้อมกันและมี SD Card สำรองข้อมูล เหมาะกับงานเก็บข้อมูลพื้นฐานที่ไม่ต้องการ Edge AI หรือ PLC Logic หากต้องการความสามารถขั้นสูงกว่านี้ ทีมงาน VR Automation แนะนำให้พิจารณาตระกูล USR-EG628/EG828 หรือ USR-M100/M300 เพิ่มเติม
