สรุปสเปค USR-DR154 USR IOT Industrial Cellular Modem ครบจบ ฉบับวิศวกร
สรุปย่อ: USR-DR154 (รุ่นยุโรป USR-DR154-E) เป็นโมดเด็มเซลลูลาร์อุตสาหกรรมขนาดจิ๋วรูปทรงเหมือนลิปสติก (85×34×23mm) เล็กกว่าโมเด็มอุตสาหกรรมทั่วไปราว 3 เท่า มีพอร์ต RS485 ในตัวสำหรับแปลงสัญญาณ Serial เป็น 4G LTE Cat.1 รองรับ Modbus Gateway (RTU to TCP), เข้ารหัส SSL และอัปเกรดเฟิร์มแวร์ระยะไกลผ่าน FOTA
ภาพรวม USR-DR154 USR IOT Industrial Cellular Modem
USR-DR154 ถูกออกแบบมาเพื่อแก้ปัญหาพื้นที่ติดตั้งในตู้คอนโทรลขนาดเล็ก ด้วยขนาดตัวเครื่องเพียง 74×24×22mm (ตามดาต้าชีตสเปคไฟฟ้า) และน้ำหนักไม่ถึง 50 กรัม ทำให้ติดตั้งในกล่องจำหน่ายไฟย่อยหรือตู้ควบคุมอุปกรณ์ขนาดเล็ก เช่น ตู้ชาร์จรถไฟฟ้าหรือตู้จำหน่ายสินค้าอัตโนมัติได้สะดวก โมดูลเซลลูลาร์เป็น LTE Cat.1 รองรับย่านความถี่ FDD B1/3/5/7/8/20/28 ให้ความเร็วดาวน์โหลดสูงสุด 10.3Mbps และอัปโหลด 5.1Mbps ซึ่งเพียงพอสำหรับงานส่งข้อมูล Serial แบบ Transparent Transmission ที่ไม่ต้องการแบนด์วิดท์สูง
ฟีเจอร์ที่โดดเด่นคือ Modbus Gateway ในตัวที่แปลงโปรโตคอล Modbus RTU เป็น Modbus TCP ทำให้อุปกรณ์ Serial รุ่นเก่า เช่น มิเตอร์ไฟฟ้าหรือ PLC ที่มีแค่พอร์ต RS485 เชื่อมต่อขึ้นคลาวด์ได้โดยไม่ต้องเปลี่ยนอุปกรณ์เดิม รองรับโปรโตคอลซอฟต์แวร์ครบทั้ง TCP/UDP/HTTP/MQTT/DNS/NTP/FTP และเปิดใช้ SSL Encryption สำหรับการเชื่อมต่อ MQTT เพื่อป้องกันข้อมูลรั่วไหลระหว่างการส่ง
ด้านการเชื่อมต่อสาย USR-DR154 ใช้ขั้วต่อแบบ Push-type ที่เสียบสายได้โดยไม่ต้องใช้ไขควง ลดเวลาเดินสายหน้างานเหลือเพียงไม่กี่วินาทีต่อจุด รองรับ Baud Rate ตั้งแต่ 600bps ถึง 230,400bps ครอบคลุมอุปกรณ์ Serial อุตสาหกรรมเกือบทุกชนิด และมี Watchdog ทั้งฮาร์ดแวร์และซอฟต์แวร์เพื่อรีสตาร์ทตัวเองอัตโนมัติหากระบบค้าง

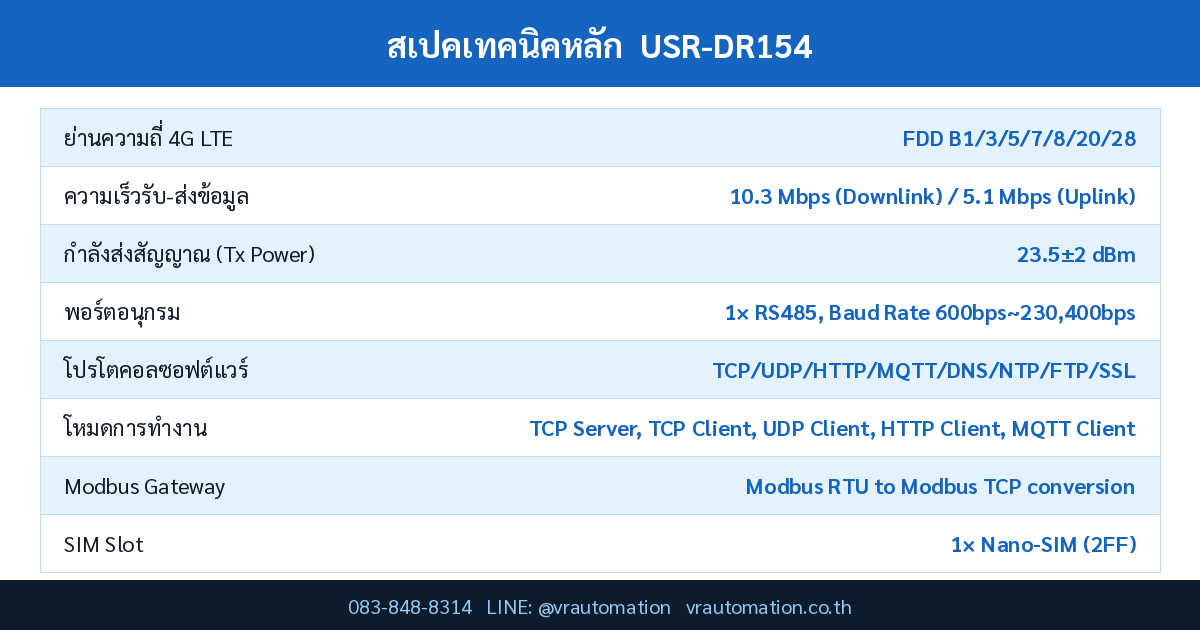

สเปคเทคนิคหลัก USR-DR154
ตารางด้านล่างเป็นค่าสเปคที่ดึงตรงจากดาต้าชีตทางการของผู้ผลิต USR IOT (pusr.com) ทุกค่าเป็นค่าจริงจากเอกสารผู้ผลิต ไม่ใช่ค่าประมาณ:
| รายการสเปค | ค่าจากดาต้าชีตผู้ผลิต |
|---|---|
| ย่านความถี่ 4G LTE | FDD B1/3/5/7/8/20/28 |
| ความเร็วรับ-ส่งข้อมูล | 10.3 Mbps (Downlink) / 5.1 Mbps (Uplink) |
| กำลังส่งสัญญาณ (Tx Power) | 23.5±2 dBm |
| พอร์ตอนุกรม | 1× RS485, Baud Rate 600bps~230,400bps |
| โปรโตคอลซอฟต์แวร์ | TCP/UDP/HTTP/MQTT/DNS/NTP/FTP/SSL |
| โหมดการทำงาน | TCP Server, TCP Client, UDP Client, HTTP Client, MQTT Client |
| Modbus Gateway | Modbus RTU to Modbus TCP conversion |
| SIM Slot | 1× Nano-SIM (2FF) |
| แรงดันไฟเข้า / กำลังไฟ | DC 5-24V / เฉลี่ย 0.8W สูงสุด 3.5W |
| อุณหภูมิใช้งาน / เก็บรักษา | -25~75°C / -40~85°C |
| ขนาดตัวเครื่อง / น้ำหนัก | 74×24×22mm / น้อยกว่า 50g |
| การรับรอง | CE, RoHS, WEEE, Flame Retardant V0 |
จุดเด่นของ USR-DR154 USR IOT
- ขนาดจิ๋วแบบ ‘ลิปสติก’ — 74×24×22mm ติดตั้งในตู้ไฟหรือกล่องจำหน่ายไฟย่อยที่มีพื้นที่จำกัดได้สะดวก
- Modbus Gateway ในตัว — แปลง Modbus RTU เป็น Modbus TCP ทำให้อุปกรณ์ Serial เดิมเชื่อมต่อคลาวด์ได้โดยไม่ต้องเปลี่ยนอุปกรณ์
- SSL Encryption สำหรับ MQTT — เข้ารหัสข้อมูลระหว่างส่งขึ้นแพลตฟอร์มคลาวด์ ป้องกันการดักจับหรือปลอมแปลงข้อมูล
- FOTA Remote Upgrade — อัปเดตเฟิร์มแวร์ผ่านคลาวด์ได้โดยไม่ต้องส่งช่างไปหน้างาน ลดต้นทุนบำรุงรักษา
- ขั้วต่อ Push-type ไม่ใช้ไขควง — เดินสาย RS485 ได้รวดเร็ว ลดเวลาติดตั้งหน้างานสำหรับงานที่มีจุดติดตั้งจำนวนมาก
พารามิเตอร์เพิ่มเติมด้านการสื่อสารและการจัดการ
| รายการสเปค | ค่าจากดาต้าชีตผู้ผลิต |
|---|---|
| ความไวรับสัญญาณ (Receive Sensitivity) | Band 1/5/8/28: -98.5dBm | Band 3/4/7: -97.5~-98.0dBm (10MHz Bandwidth) |
| Data Bits / Stop Bit / Parity | 7,8 บิต / 1,2 สต็อปบิต / None, Even, Odd |
| การจัดการเชื่อมต่อ | Registration Packet และ Heartbeat Packet สำหรับตรวจจับการหลุดการเชื่อมต่อ |
| การจัดการระยะไกล | PUSR Cloud Platform สำหรับมอนิเตอร์และอัปเกรดเฟิร์มแวร์ |
| Watchdog | Hardware และ Software Watchdog คู่ (Dual Watchdog) |
การใช้งานในอุตสาหกรรม
- กล่องจำหน่ายไฟย่อย (Distribution Box) — ขนาดเล็กพอที่จะติดตั้งในตู้จำหน่ายไฟแรงต่ำเพื่อส่งข้อมูลขึ้นแพลตฟอร์มควบคุมแบบเรียลไทม์
- ตู้ชาร์จรถยนต์ไฟฟ้า (EV Charging Pile) — ผสานรวมเข้ากับตู้ชาร์จเพื่อส่งข้อมูลการใช้พลังงานและสถานะการชาร์จ
- ตู้จำหน่ายสินค้าอัตโนมัติและตู้ล็อกเกอร์อัจฉริยะ — เชื่อมต่อระบบชำระเงินและสถานะสต๊อกสินค้าขึ้นคลาวด์ผ่าน 4G
- ระบบมิเตอร์ไฟฟ้าอัจฉริยะ (Smart Meter) — ใช้ Modbus Gateway อ่านค่ามิเตอร์ไฟฟ้า Modbus RTU เดิมแล้วส่งขึ้นแพลตฟอร์มบริหารพลังงาน
แนวทางการตั้งค่าและการเดินสาย RS485
การเดินสาย RS485 เข้ากับ USR-DR154 ควรใช้สาย Twisted Pair คู่บิดเกลียวเพื่อลดสัญญาณรบกวน และต่อ Terminator Resistor 120 โอห์มที่ปลายสายทั้งสองด้าน ของบัส RS485 หากมีระยะทางสายเกิน 100 เมตร เพื่อป้องกันปัญหาสัญญาณสะท้อนกลับ (Signal Reflection) ที่ทำให้ข้อมูลผิดพลาด ด้านการตั้งค่าเครือข่าย USR-DR154 รองรับการกำหนดค่าผ่าน AT Command หรือโปรแกรม Config Utility ของผู้ผลิต ซึ่งเหมาะกับการตั้งค่าจำนวนมากพร้อมกันผ่านสคริปต์อัตโนมัติ สำหรับงานที่ต้องการความปลอดภัยสูง ควรเปิดใช้ SSL/TLS สำหรับการเชื่อมต่อ MQTT และตรวจสอบให้แน่ใจว่าใบรับรอง (Certificate) ที่ติดตั้งยังไม่หมดอายุ เนื่องจากอุปกรณ์รองรับ FOTA การอัปเดตเฟิร์มแวร์ควรวางแผนเป็นรอบ (เช่น ทุก 6 เดือน) เพื่อรับแพตช์ความปลอดภัยล่าสุดโดยไม่ต้องส่งช่างไปยังพื้นที่ติดตั้งจริง ซึ่งเป็นประโยชน์มากสำหรับอุปกรณ์ที่ติดตั้งกระจายอยู่ในหลายพื้นที่ เช่น ตู้ชาร์จรถยนต์ไฟฟ้าหรือกล่องจำหน่ายไฟย่อยที่ห่างไกล
FAQ
ถาม: USR-DR154 ต่างจาก USR-DR504 ที่มีอยู่แล้วอย่างไร?
ตอบ: USR-DR154 เน้นขนาดเล็กพิเศษแบบลิปสติกและการติดตั้งแบบฝังในกล่องอุปกรณ์ ส่วน USR-DR504 เป็นรุ่น DIN-Rail ที่ออกแบบมาสำหรับติดตั้งในตู้คอนโทรลมาตรฐานทั่วไป ทั้งสองรุ่นทำหน้าที่แปลง RS485 เป็น 4G เหมือนกันแต่ต่างกันที่รูปแบบการติดตั้งและขนาด
ถาม: รองรับ Modbus TCP ได้หรือไม่?
ตอบ: รองรับผ่านฟังก์ชัน Modbus Gateway ที่แปลง Modbus RTU (จากพอร์ต RS485) เป็น Modbus TCP โดยอัตโนมัติ ไม่ต้องเขียนโปรแกรมเพิ่มเติม
ถาม: ใช้ไฟกี่โวลต์?
ตอบ: ใช้ไฟ DC 5-24V กำลังไฟเฉลี่ย 0.8W สูงสุด 3.5W ประหยัดพลังงานเหมาะกับงานที่ใช้แบตเตอรี่สำรองหรือโซลาร์เซลล์ขนาดเล็ก
สรุป
USR-DR154 เป็นโมเด็มเซลลูลาร์อุตสาหกรรมขนาดเล็กพิเศษที่เหมาะกับงานฝังตัวในอุปกรณ์หรือตู้ไฟขนาดจำกัด มาพร้อม Modbus Gateway, SSL Encryption และ FOTA ทำให้อุปกรณ์ Serial รุ่นเก่าเชื่อมต่อคลาวด์ได้ง่ายโดยไม่ต้องเปลี่ยนอุปกรณ์เดิม เหมาะกับงานที่เน้นขนาดเล็กและการติดตั้งจำนวนมากในระยะเวลาสั้น หากต้องการติดตั้งแบบ DIN-Rail มาตรฐานในตู้คอนโทรลทั่วไป ทีมงาน VR Automation แนะนำให้พิจารณา USR-DR504 ควบคู่กัน
