8 ข้อที่ควรรู้ก่อนใช้ USR-N540-4 PUSR Serial Device Server 4 พอร์ต
พ.ค.
8 ข้อที่ควรรู้ก่อนใช้ USR-N540-4 PUSR Serial Device Server 4 พอร์ต
USR-N540-4 เป็น Serial Device Server 4 พอร์ตจาก PUSR ที่นิยมใช้ในโรงงานต่อ legacy serial device หลายตัวเข้า Ethernet network — แต่ก่อนติดตั้ง มีรายละเอียดเล็กๆ น้อยๆ ที่หากไม่รู้ อาจทำให้เสียเวลา troubleshoot หลายชั่วโมง บทความนี้รวบรวม 8 ข้อสำคัญจากประสบการณ์ติดตั้งจริง

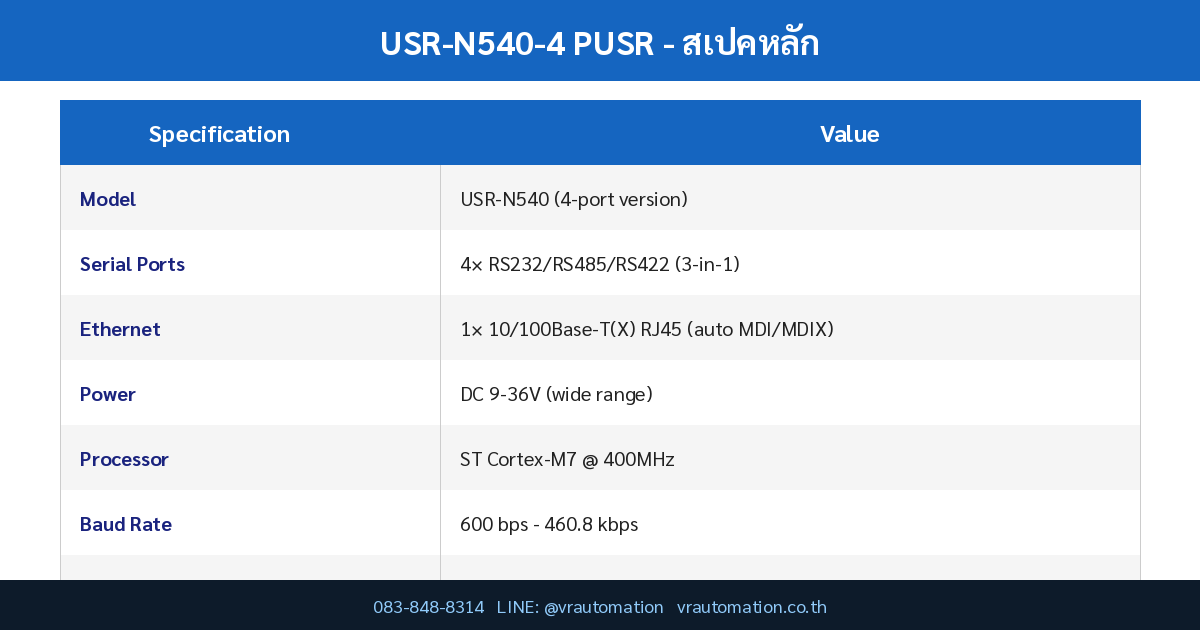

สเปคหลัก USR-N540-4 PUSR
| รายการสเปค | ค่า / รายละเอียด |
|---|---|
| Model | USR-N540 (4-port version) |
| Serial Ports | 4× RS232/RS485/RS422 (3-in-1) |
| Ethernet | 1× 10/100Base-T(X) RJ45 (auto MDI/MDIX) |
| Power | DC 9-36V (wide range) |
| Processor | ST Cortex-M7 @ 400MHz |
| Baud Rate | 600 bps – 460.8 kbps |
| Network Isolation | 2KV electromagnetic isolation |
| Operation Modes | TCP Server/Client, UDP, HTTPS, Modbus RTU↔TCP |
| Configuration | Web Server / AT Command / Win-Utility |
จุดเด่นของ USR-N540-4 PUSR
- Cortex-M7 @ 400MHz — เร็วกว่ารุ่นก่อนถึง 4 เท่า — รับ traffic 4 ports พร้อมกันได้
- Wide voltage 9-36VDC — ใช้กับ battery 12V หรือ industrial PSU 24V ได้
- 2KV isolation บน Ethernet ป้องกัน surge จาก network outdoor
- Virtual COM driver ให้ Windows มอง device server เหมือน COM port ปกติ
- Modbus RTU↔TCP gateway ในตัว — แปลง legacy Modbus serial เป็น Modbus TCP โดยไม่ต้อง configure แยก
เคล็ดลับและเทคนิคที่ควรรู้
Tip 1 — เลือก Mode RS485 ผ่าน DIP Switch ก่อน Power On
USR-N540 มี DIP switch หลังเครื่องสำหรับเลือก RS232/RS485/RS422 — ต้องตั้งให้ตรงกับ mode ก่อนจ่ายไฟ ถ้าตั้งผิดแล้วเปิดเครื่อง อาจต้องล้างค่าใหม่
Tip 2 — Default IP คือ 192.168.0.7
หลัง factory reset IP จะเป็น 192.168.0.7 / Subnet 255.255.255.0 — ตั้ง PC เป็น 192.168.0.x แล้วเข้า web ผ่าน browser → admin/admin
Tip 3 — ใช้ Modbus RTU↔TCP Gateway แทน Transparent Mode
หากต่อ slave ที่ใช้ Modbus RTU แล้ว master เป็น Modbus TCP เปิด 'Modbus Gateway' ใน Expand Function — drive จะ handle CRC/Function Code อัตโนมัติ ไม่ต้อง bridge เอง
Tip 4 — Heartbeat Packet ป้องกัน TCP Connection Drop
เปิด Heartbeat ทุก 60 วินาที — server จะรู้ว่า client ยัง alive ป้องกัน firewall ตัด connection อัตโนมัติ
Tip 5 — ใช้ Registration Packet ระบุ Device
เมื่อ device server หลายตัวต่อ TCP server เดียวกัน ใช้ Registration Packet (custom string) ให้ server รู้ว่า packet มาจาก device ไหน
Tip 6 — RS485 ต้องใส่ Termination 120Ω
บน Port 1-4 ที่ใช้ RS485 หากสาย > 50 ม. หรือ baud > 38400 ใส่ 120Ω terminator ที่ปลายสาย bus เพื่อลด reflection
Tip 7 — Backup Config ก่อน Firmware Upgrade
ใน Web Page → System → Save Config to file ก่อน upgrade firmware — หากเกิดปัญหาให้ restore กลับได้
Tip 8 — ใช้ Win-Utility สำหรับ Bulk Config
หากมี USR-N540 หลายตัว ใช้ Win-Utility (Windows tool) จาก pusr.com — ตั้ง config ทีละ batch ผ่าน broadcast แทน config web ทีละตัว
คำถามที่พบบ่อย (FAQ)
Q: USR-N540 กับ USR-N540-4 ต่างกันไหม?
A: เป็นชื่อเดียวกัน — '-4' หมายถึง 4 พอร์ต — บางที่ระบุเป็น USR-N540-4 ในตอนสั่งซื้อเพื่อความชัดเจน
Q: รองรับ HTTPS ไหม?
A: รองรับ HTTPS Client (one-way) สำหรับ post data ไป cloud server ที่ใช้ TLS 1.2
Q: ใช้ POE ได้ไหม?
A: ไม่ได้ — N540 ใช้ DC jack 9-36V แยก ไม่รองรับ Power-over-Ethernet
