ทำความรู้จัก R8-2204Z-B Samkoon EtherCAT Servo Drive 400W พร้อม Holding Brake
EtherCAT กำลังเป็นมาตรฐานใหม่ของระบบ motion control ในโรงงาน เพราะ deterministic, low-jitter และเชื่อม slave หลายตัวด้วย cable เส้นเดียว R8-2204Z-B Samkoon คือ servo drive 400W ที่รองรับ EtherCAT พร้อม holding brake — เหมาะ axis ตั้งหรืองานที่ต้องล็อกตำแหน่งเมื่อปิดไฟ บทความนี้อธิบายว่าทำไมต้องเลือกรุ่นนี้และใช้งานในระบบใดได้บ้าง

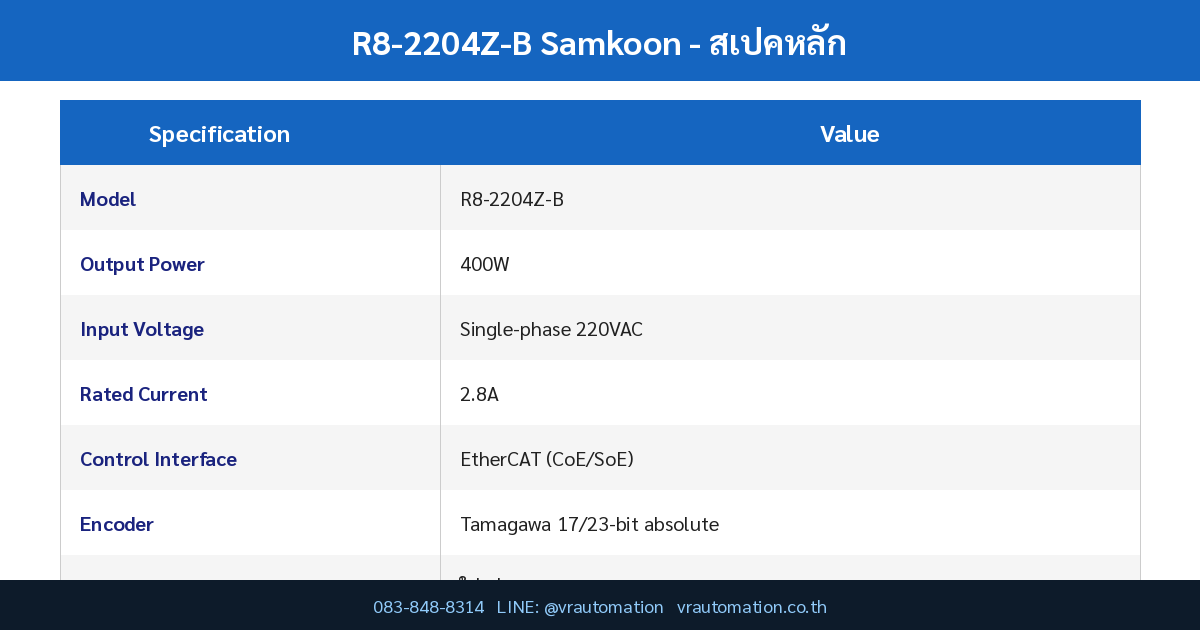

สเปคหลัก R8-2204Z-B Samkoon
| รายการสเปค | ค่า / รายละเอียด |
|---|---|
| Model | R8-2204Z-B |
| Output Power | 400W |
| Input Voltage | Single-phase 220VAC |
| Rated Current | 2.8A |
| Control Interface | EtherCAT (CoE/SoE) |
| Encoder | Tamagawa 17/23-bit absolute |
| Holding Brake Drive | ใช่ (รุ่น -B) |
| Speed Loop Bandwidth | 2.1kHz |
| EtherCAT Cycle Time | min 250 µs (รองรับ DC Sync) |
| Dimensions | 50 × 160 × 173 mm |
| Weight | 1 kg |
จุดเด่นของ R8-2204Z-B Samkoon
- EtherCAT Bus 100Mbps deterministic — sync ทุก axis ในโรงงานได้ที่ 250µs
- รองรับ Distributed Clock (DC) จับ position synchronously กับ axis อื่น
- Holding Brake driver ในตัว ไม่ต้องใช้ relay เสริม — ลดสายและจุดล้มเหลว
- Tamagawa absolute encoder 17-bit (131,072 ppr) ทำ multi-turn ไม่ต้อง home หลัง power on
- Compact 50mm — เรียงในตู้ใต้รางเดียวกับ slave EtherCAT ตัวอื่น
การประยุกต์ใช้งานในอุตสาหกรรม
Vertical Z-axis ใน Pick-and-Place
Z-axis ต้องการ holding brake เพื่อกันแกนตกเมื่อตัดไฟ — รุ่น -B ตอบโจทย์โดยตรง
Multi-axis Robotic Arm
EtherCAT ทำให้ axis 4-6 ตัวเคลื่อนที่ synchronized เพื่อ end-effector trajectory แม่นยำ
Conveyor Tracking System
DC Sync ของ EtherCAT ช่วยให้ conveyor + servo wraparound อยู่บน timeline เดียวกัน
Indexing Table
หยุด-หมุน-หยุด ที่ตำแหน่งเดิมๆ ต้องการ position repeatability สูง — encoder 17-bit ของ R8 ตอบโจทย์
คำถามที่พบบ่อย (FAQ)
Q: ต้องใช้ Master EtherCAT ยี่ห้อไหน?
A: รุ่น Z รองรับ EtherCAT มาตรฐาน — ใช้ Master ใดก็ได้ที่รองรับ CoE เช่น Beckhoff TwinCAT, Omron NJ Series, Samkoon เอง
Q: ราคาแพงกว่า P type มากแค่ไหน?
A: โดยทั่วไป Z type (EtherCAT) แพงกว่า P type (Pulse/Analog) ประมาณ 30-40% แต่ประหยัด wiring และ controller card
Q: จะ commissioning ESI file ไม่ได้?
A: ดาวน์โหลด ESI (EtherCAT Slave Information) จาก samkoon-automation.com แล้ว import เข้า master configurator ก่อน scan network
📌 ดู Servo Drive อื่นๆ ที่ VR Automation จำหน่าย พร้อมจัดส่งทั่วประเทศ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: 【显控科技】伺服系统产品选型手册-20250723.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- Samkoon R8 Series Servo Drive Page
- Samkoon R8 Series Manual (PDF)
