สรุปสเปค E6TEMP-TC LINGKONG Thermocouple Temperature Module ครบจบ ฉบับวิศวกร
สรุปย่อ: โมดูลขยายวัดอุณหภูมิด้วยเทอร์โมคัปเปิล Type K จำนวน 6 ช่อง ความละเอียด 0.1°C พร้อม fault address แจ้งสถานะผิดปกติ ติดตั้งเป็น Module ลำดับที่ 13–14
E6TEMP-TC LINGKONG คืออะไร
E6TEMP-TC เป็นโมดูลวัดอุณหภูมิเทอร์โมคัปเปิล Type K 6 ช่องในตระกูลโมดูลขยายของ LINGKONG ที่ออกแบบมาให้ทำงานร่วมกับ PLC ซีรีส์ LK3U, ZK3U, LK2N
และ ZK2N โดยตรง จุดเด่นของสถาปัตยกรรมนี้คือ PLC หนึ่งตัวรองรับโมดูลขยายได้สูงสุด 15 โมดูล และเป็นแบบ
plug and play — ตัว host ไม่ต้องมีโปรแกรม initialize ใดๆ ตามที่คู่มือผู้ผลิตระบุไว้ชัดเจน
สิ่งที่วิศวกรต้องเข้าใจก่อนออกแบบระบบคือ ฟังก์ชันของแต่ละโมดูลถูกกำหนดตายตัวตามลำดับ (Module Number)
ไม่ใช่กำหนดอิสระ นั่นหมายความว่าตำแหน่งที่เสียบโมดูลเป็นตัวกำหนด address ที่ได้ และการสลับชนิดโมดูลผิดตำแหน่ง
จะทำให้การสื่อสารล้มเหลวทันที บทความนี้จึงสรุปทั้งสเปคและตำแหน่งติดตั้งที่ถูกต้องไว้ให้ครบ

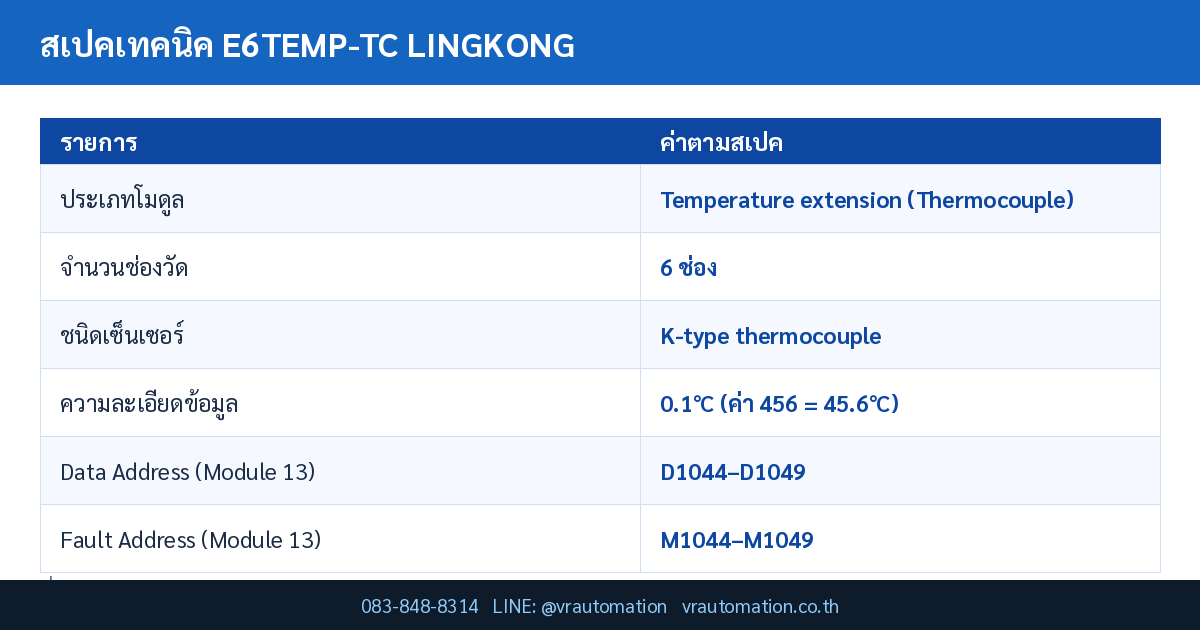

สเปคเทคนิคหลัก E6TEMP-TC
| รายการ | ค่าตามเอกสารผู้ผลิต |
|---|---|
| ประเภทโมดูล | Temperature extension (Thermocouple) |
| จำนวนช่องวัด | 6 ช่อง |
| ชนิดเซ็นเซอร์ | K-type thermocouple |
| ความละเอียดข้อมูล | 0.1°C (ค่า 456 = 45.6°C) |
| Data Address (Module 13) | D1044–D1049 |
| Fault Address (Module 13) | M1044–M1049 |
| Data Address (Module 14) | D1050–D1055 |
| Fault Address (Module 14) | M1050–M1055 |
| การแจ้งความผิดปกติ | Fault address แจ้งกรณีโมดูลหลุดการเชื่อมต่อ และ probe ขาด |
| จำนวนสูงสุดในระบบ | 2 โมดูล (Module No. 13–14) |
จุดเด่นของ E6TEMP-TC LINGKONG
- รองรับเทอร์โมคัปเปิล Type K ซึ่งเป็นชนิดที่ใช้แพร่หลายที่สุดในงานอุตสาหกรรมช่วงอุณหภูมิสูง
- วัดได้ 6 จุดต่อโมดูล ความละเอียด 0.1°C ตามที่คู่มือระบุ (ค่า 456 = 45.6°C)
- Fault address แยกรายช่อง (M1044–M1049) แจ้งทั้ง probe ขาดและโมดูลหลุด
- ติดตั้งได้ 2 โมดูล รวม 12 จุดวัด โดยไม่รบกวน address ของโมดูล PT100
- ใช้ร่วมกับ E6TEMP-PT ในระบบเดียวกันได้ เพราะใช้ address คนละช่วง
เปรียบเทียบโมดูลขยายในตระกูลเดียวกัน
ตารางด้านล่างสรุปโมดูลขยายทั้งหมดที่ระบุไว้ในคู่มือ LK3U/ZK3U พร้อมช่วง address และลำดับติดตั้งที่ถูกกำหนดไว้
ใช้ตารางนี้วางผังโมดูลก่อนสั่งซื้อ จะช่วยให้ไม่ซื้อผิดรุ่นหรือผิดจำนวน
| รุ่น | ฟังก์ชัน | Address | Module No. |
|---|---|---|---|
| E8X8Y (R/T) | ดิจิตอล 8 IN / 8 OUT | X100–X117 / Y100–Y117 | 1–2 |
| E16X | ดิจิตอลอินพุต 16 ช่อง | X120–X137 | 3–4 |
| E16Y (R/T) | ดิจิตอลเอาต์พุต 16 ช่อง | Y120–Y137 | 5–6 |
| E4AD4DA | อนาล็อก 4 IN / 4 OUT (0–10V) | D1000–D1031 | 7–10 |
| E6TEMP-PT | PT100 6 ช่อง | D1032–D1043 | 11–12 |
| E6TEMP-TC | เทอร์โมคัปเปิล K 6 ช่อง | D1044–D1055 | 13–14 |
| E4WT-H | ชั่งน้ำหนัก 4 ช่อง (32 บิต) | D1056–D1063 | 15 |
การใช้งานในอุตสาหกรรม
- เตาหลอมและเตาเผาอุณหภูมิสูง — Type K ครอบคลุมช่วงอุณหภูมิสูงที่ PT100 ทำงานได้ไม่ดี
- เครื่องฉีดพลาสติกและเครื่องอัดรีด — วัดอุณหภูมิบาร์เรลหลายโซนพร้อมกัน
- งานอบชุบโลหะ — ติดตามโปรไฟล์อุณหภูมิหลายจุดตลอดรอบการอบชุบ
สำหรับผู้ที่กำลังเลือกโมดูลให้เข้ากับระบบเดิม สามารถดูรายการ
PLC และโมดูลขยาย ทั้งหมดที่ VR Automation จำหน่าย เพื่อเทียบสเปคและจำนวนช่องที่ต้องการได้
ข้อควรระวังในการติดตั้ง
เนื่องจากระบบนี้ผูก address เข้ากับลำดับโมดูลโดยตรง ก่อนติดตั้งจริงควรเขียนผังลำดับโมดูล (Module No. 1–15)
ลงในแบบไฟฟ้าและติดป้ายกำกับที่ตัวโมดูลทุกตัว หากในอนาคตมีการถอดเปลี่ยนหรือเพิ่มโมดูล ผังนี้จะช่วยให้ช่างซ่อมบำรุง
ต่อกลับได้ถูกตำแหน่งโดยไม่ต้องไล่โปรแกรมใหม่ทั้งระบบ
FAQ
E6TEMP-TC รองรับเทอร์โมคัปเปิลชนิดใด?
คู่มือระบุชัดว่าเป็น K-type thermocouple
อ่านค่าจาก address ไหน?
โมดูลลำดับที่ 13 อ่านจาก D1044–D1049 และลำดับที่ 14 อ่านจาก D1050–D1055 ตามคู่มือ
ใช้ร่วมกับโมดูล PT100 ได้หรือไม่?
ได้ เพราะ E6TEMP-PT ใช้ Module No. 11–12 (D1032–D1043) ส่วน E6TEMP-TC ใช้ Module No. 13–14 (D1044–D1055) ซึ่งเป็นคนละช่วง address
