สรุปสเปค E6TEMP-PT LINGKONG PT100 Temperature Module ครบจบ ฉบับวิศวกร
สรุปย่อ: โมดูลขยายวัดอุณหภูมิ PT100 จำนวน 6 ช่อง ความละเอียด 0.1°C พร้อม fault address แจ้งสถานะ สายขาดหรือโมดูลหลุด ติดตั้งเป็น Module ลำดับที่ 11–12
E6TEMP-PT LINGKONG คืออะไร
E6TEMP-PT เป็นโมดูลวัดอุณหภูมิ PT100 6 ช่องในตระกูลโมดูลขยายของ LINGKONG ที่ออกแบบมาให้ทำงานร่วมกับ PLC ซีรีส์ LK3U, ZK3U, LK2N
และ ZK2N โดยตรง จุดเด่นของสถาปัตยกรรมนี้คือ PLC หนึ่งตัวรองรับโมดูลขยายได้สูงสุด 15 โมดูล และเป็นแบบ
plug and play — ตัว host ไม่ต้องมีโปรแกรม initialize ใดๆ ตามที่คู่มือผู้ผลิตระบุไว้ชัดเจน
สิ่งที่วิศวกรต้องเข้าใจก่อนออกแบบระบบคือ ฟังก์ชันของแต่ละโมดูลถูกกำหนดตายตัวตามลำดับ (Module Number)
ไม่ใช่กำหนดอิสระ นั่นหมายความว่าตำแหน่งที่เสียบโมดูลเป็นตัวกำหนด address ที่ได้ และการสลับชนิดโมดูลผิดตำแหน่ง
จะทำให้การสื่อสารล้มเหลวทันที บทความนี้จึงสรุปทั้งสเปคและตำแหน่งติดตั้งที่ถูกต้องไว้ให้ครบ

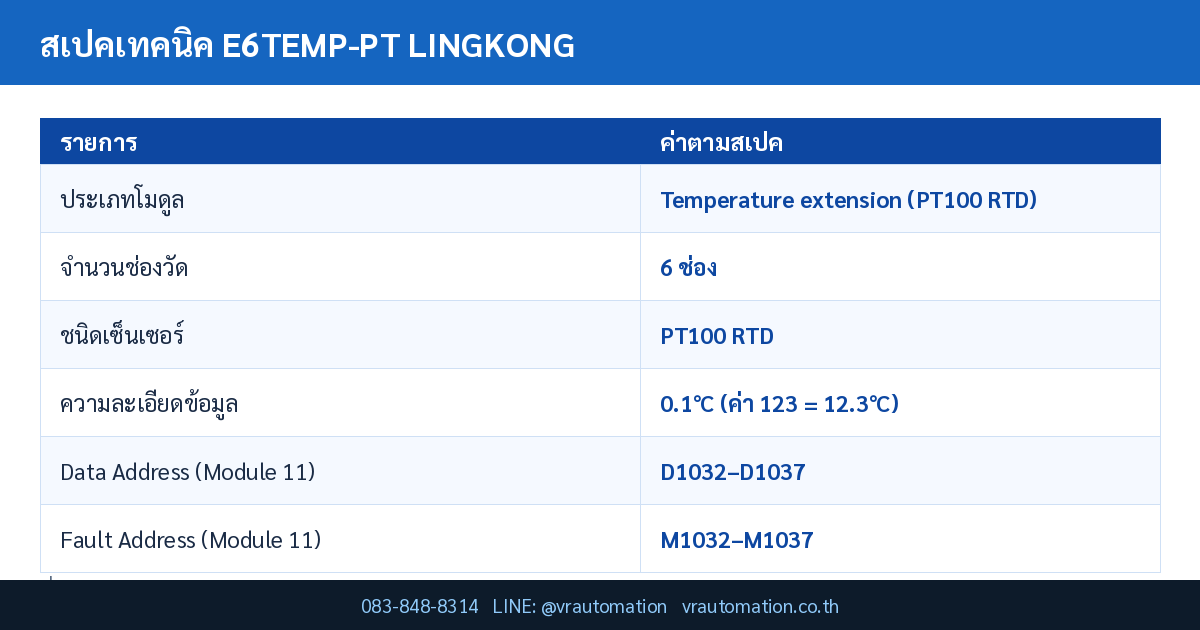

สเปคเทคนิคหลัก E6TEMP-PT
| รายการ | ค่าตามเอกสารผู้ผลิต |
|---|---|
| ประเภทโมดูล | Temperature extension (PT100 RTD) |
| จำนวนช่องวัด | 6 ช่อง |
| ชนิดเซ็นเซอร์ | PT100 RTD |
| ความละเอียดข้อมูล | 0.1°C (ค่า 123 = 12.3°C) |
| Data Address (Module 11) | D1032–D1037 |
| Fault Address (Module 11) | M1032–M1037 |
| Data Address (Module 12) | D1038–D1043 |
| Fault Address (Module 12) | M1038–M1043 |
| การแจ้งความผิดปกติ | Fault address แจ้งกรณีโมดูลหลุดการเชื่อมต่อ และ probe ขาด |
| จำนวนสูงสุดในระบบ | 2 โมดูล (Module No. 11–12) |
จุดเด่นของ E6TEMP-PT LINGKONG
- วัดอุณหภูมิได้ 6 จุดในโมดูลเดียว ด้วยความละเอียด 0.1°C ตามที่คู่มือระบุ
- มี fault address (M register) แยกรายช่อง แจ้งเตือนทั้งกรณีสาย probe ขาดและโมดูลหลุดการเชื่อมต่อ
- อ่านค่าเป็นจำนวนเต็มผ่าน D register โดยตรง — ค่า 123 หมายถึง 12.3°C ไม่ต้องแปลงหน่วยซับซ้อน
- PT100 ให้ความเป็นเชิงเส้นและเสถียรภาพระยะยาวดีกว่าเทอร์โมคัปเปิลในช่วงอุณหภูมิปานกลาง
- ติดตั้งร่วมกับ E6TEMP-TC ได้ในระบบเดียวกัน เมื่อต้องวัดทั้งช่วงอุณหภูมิต่ำและสูง
เปรียบเทียบโมดูลขยายในตระกูลเดียวกัน
ตารางด้านล่างสรุปโมดูลขยายทั้งหมดที่ระบุไว้ในคู่มือ LK3U/ZK3U พร้อมช่วง address และลำดับติดตั้งที่ถูกกำหนดไว้
ใช้ตารางนี้วางผังโมดูลก่อนสั่งซื้อ จะช่วยให้ไม่ซื้อผิดรุ่นหรือผิดจำนวน
| รุ่น | ฟังก์ชัน | Address | Module No. |
|---|---|---|---|
| E8X8Y (R/T) | ดิจิตอล 8 IN / 8 OUT | X100–X117 / Y100–Y117 | 1–2 |
| E16X | ดิจิตอลอินพุต 16 ช่อง | X120–X137 | 3–4 |
| E16Y (R/T) | ดิจิตอลเอาต์พุต 16 ช่อง | Y120–Y137 | 5–6 |
| E4AD4DA | อนาล็อก 4 IN / 4 OUT (0–10V) | D1000–D1031 | 7–10 |
| E6TEMP-PT | PT100 6 ช่อง | D1032–D1043 | 11–12 |
| E6TEMP-TC | เทอร์โมคัปเปิล K 6 ช่อง | D1044–D1055 | 13–14 |
| E4WT-H | ชั่งน้ำหนัก 4 ช่อง (32 บิต) | D1056–D1063 | 15 |
การใช้งานในอุตสาหกรรม
- เตาอบและห้องอบแห้ง — วัดอุณหภูมิหลายโซนพร้อมกันเพื่อควบคุมความสม่ำเสมอทั่วทั้งเตา
- ระบบทำความเย็นและห้องเย็น — PT100 เหมาะกับช่วงอุณหภูมิต่ำถึงปานกลางที่ต้องการความแม่นยำ
- งานควบคุมอุณหภูมิในกระบวนการผลิตอาหาร — จุดที่ต้องบันทึกข้อมูลอุณหภูมิเพื่อการตรวจสอบย้อนกลับ
สำหรับผู้ที่กำลังเลือกโมดูลให้เข้ากับระบบเดิม สามารถดูรายการ
PLC และโมดูลขยาย ทั้งหมดที่ VR Automation จำหน่าย เพื่อเทียบสเปคและจำนวนช่องที่ต้องการได้
ข้อควรระวังในการติดตั้ง
เนื่องจากระบบนี้ผูก address เข้ากับลำดับโมดูลโดยตรง ก่อนติดตั้งจริงควรเขียนผังลำดับโมดูล (Module No. 1–15)
ลงในแบบไฟฟ้าและติดป้ายกำกับที่ตัวโมดูลทุกตัว หากในอนาคตมีการถอดเปลี่ยนหรือเพิ่มโมดูล ผังนี้จะช่วยให้ช่างซ่อมบำรุง
ต่อกลับได้ถูกตำแหน่งโดยไม่ต้องไล่โปรแกรมใหม่ทั้งระบบ
FAQ
อ่านค่าอุณหภูมิจาก address ไหน?
คู่มือระบุว่าโมดูลลำดับที่ 11 อ่านจาก D1032–D1037 และลำดับที่ 12 อ่านจาก D1038–D1043
ค่าที่อ่านได้ต้องแปลงหน่วยอย่างไร?
คู่มือระบุความละเอียด 0.1°C เช่น ค่า 123 หมายถึง 12.3°C จึงต้องหารด้วย 10 เพื่อให้ได้หน่วยองศาเซลเซียส
รู้ได้อย่างไรว่า probe ขาด?
ตรวจสอบ fault address M1032–M1037 ซึ่งคู่มือระบุว่าใช้แจ้งความผิดปกติ เช่น โมดูลหลุดการเชื่อมต่อและ probe ขาด
