สรุปสเปค E4AD4DA LINGKONG Analog I/O Expansion Module ครบจบ ฉบับวิศวกร

Name: E4AD4DA LINGKONG Analog I/O Expansion Module
Brand: LINGKONG
SKU: E4AD4DA
Availability: InStock

วันที่ 19/07/2026 | สรุปสเปคสินค้า | VR Automation

สรุปย่อ: โมดูลขยายอนาล็อกแบบรวม 4 อินพุต + 4 เอาต์พุตในตัวเดียว สัญญาณ 0–10V แปลงเป็นข้อมูล 0–4095 ติดตั้งได้สูงสุด 4 โมดูล (ลำดับที่ 7–10) รวมเป็น 16 AI / 16 AO

E4AD4DA LINGKONG คืออะไร

E4AD4DA เป็นโมดูลขยายอนาล็อก 4 IN / 4 OUTในตระกูลโมดูลขยายของ LINGKONG ที่ออกแบบมาให้ทำงานร่วมกับ PLC ซีรีส์ LK3U, ZK3U, LK2N
และ ZK2N โดยตรง จุดเด่นของสถาปัตยกรรมนี้คือ PLC หนึ่งตัวรองรับโมดูลขยายได้สูงสุด 15 โมดูล และเป็นแบบ
plug and play — ตัว host ไม่ต้องมีโปรแกรม initialize ใดๆ ตามที่คู่มือผู้ผลิตระบุไว้ชัดเจน

สิ่งที่วิศวกรต้องเข้าใจก่อนออกแบบระบบคือ ฟังก์ชันของแต่ละโมดูลถูกกำหนดตายตัวตามลำดับ (Module Number)
ไม่ใช่กำหนดอิสระ นั่นหมายความว่าตำแหน่งที่เสียบโมดูลเป็นตัวกำหนด address ที่ได้ และการสลับชนิดโมดูลผิดตำแหน่ง
จะทำให้การสื่อสารล้มเหลวทันที บทความนี้จึงสรุปทั้งสเปคและตำแหน่งติดตั้งที่ถูกต้องไว้ให้ครบ

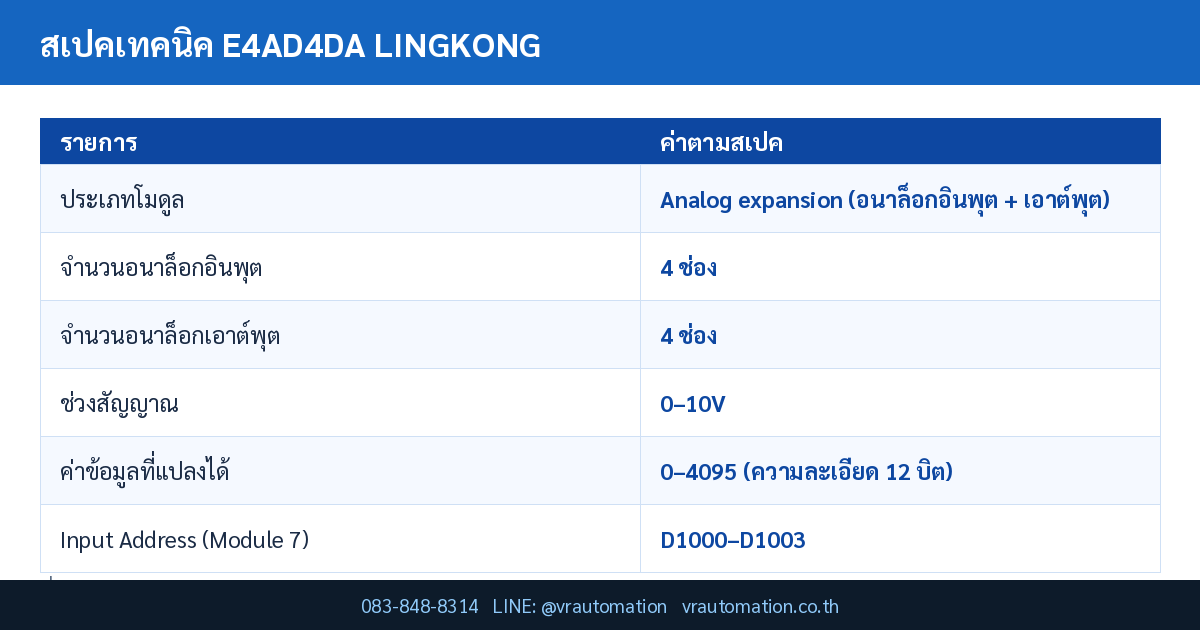

สเปคเทคนิคหลัก E4AD4DA

รายการ	ค่าตามเอกสารผู้ผลิต
ประเภทโมดูล	Analog expansion (อนาล็อกอินพุต + เอาต์พุต)
จำนวนอนาล็อกอินพุต	4 ช่อง
จำนวนอนาล็อกเอาต์พุต	4 ช่อง
ช่วงสัญญาณ	0–10V
ค่าข้อมูลที่แปลงได้	0–4095 (ความละเอียด 12 บิต)
Input Address (Module 7)	D1000–D1003
Output Address (Module 7)	D1004–D1007
Input Address (Module 8)	D1008–D1011
Output Address (Module 8)	D1012–D1015
Input Address (Module 9)	D1016–D1019
Output Address (Module 9)	D1020–D1023
Input Address (Module 10)	D1024–D1027
Output Address (Module 10)	D1028–D1031
จำนวนสูงสุดในระบบ	4 โมดูล (Module No. 7–10)

จุดเด่นของ E4AD4DA LINGKONG

รวมอนาล็อกอินพุตและเอาต์พุตไว้ในโมดูลเดียว — ลดจำนวนโมดูลที่ต้องใช้เมื่อเทียบกับการแยก AD และ DA
ขยายได้ถึง 4 โมดูล ให้รวม 16 อนาล็อกอินพุต และ 16 อนาล็อกเอาต์พุต ตามตารางในคู่มือ
ข้อมูลอ่าน/เขียนผ่าน D register โดยตรง (D1000–D1031) ไม่ต้องใช้คำสั่ง FROM/TO ที่ซับซ้อน
ความละเอียด 0–4095 ตรงกับมาตรฐาน 12 บิต ที่ใช้กันทั่วไปในงานควบคุมอุตสาหกรรม
เหมาะกับงานควบคุมแบบ closed-loop ที่ต้องอ่านค่าและสั่งงานอนาล็อกในรอบเดียวกัน

💡 Pro Tip: ค่า 0–4095 ต่อ 0–10V หมายความว่า 1 นับ ≈ 2.44 mV — ในงานที่ต้องการความละเอียดสูงกว่านี้ ควรบีบช่วงการวัดของทรานสมิตเตอร์ให้แคบลงแทนที่จะพึ่งความละเอียดของโมดูล เช่น ตั้งทรานสมิตเตอร์ให้ 0–10V ครอบคลุมเฉพาะช่วง 40–60°C แทนที่จะเป็น 0–200°C

เปรียบเทียบโมดูลขยายในตระกูลเดียวกัน

ตารางด้านล่างสรุปโมดูลขยายทั้งหมดที่ระบุไว้ในคู่มือ LK3U/ZK3U พร้อมช่วง address และลำดับติดตั้งที่ถูกกำหนดไว้
ใช้ตารางนี้วางผังโมดูลก่อนสั่งซื้อ จะช่วยให้ไม่ซื้อผิดรุ่นหรือผิดจำนวน

รุ่น	ฟังก์ชัน	Address	Module No.
E8X8Y (R/T)	ดิจิตอล 8 IN / 8 OUT	X100–X117 / Y100–Y117	1–2
E16X	ดิจิตอลอินพุต 16 ช่อง	X120–X137	3–4
E16Y (R/T)	ดิจิตอลเอาต์พุต 16 ช่อง	Y120–Y137	5–6
E4AD4DA	อนาล็อก 4 IN / 4 OUT (0–10V)	D1000–D1031	7–10
E6TEMP-PT	PT100 6 ช่อง	D1032–D1043	11–12
E6TEMP-TC	เทอร์โมคัปเปิล K 6 ช่อง	D1044–D1055	13–14
E4WT-H	ชั่งน้ำหนัก 4 ช่อง (32 บิต)	D1056–D1063	15

การใช้งานในอุตสาหกรรม

งานควบคุมแรงดัน/อัตราการไหล — อ่านค่าจากทรานสมิตเตอร์แล้วส่งสัญญาณควบคุมกลับไปยังวาล์วสัดส่วนในโมดูลเดียว
ควบคุมความเร็วอินเวอร์เตอร์ — ใช้อนาล็อกเอาต์พุต 0–10V สั่งความถี่ VFD พร้อมอ่านค่าป้อนกลับจากเซ็นเซอร์
ระบบผสมสัดส่วนวัตถุดิบ — อ่านค่าหลายช่องพร้อมกันและปรับ actuator หลายตัวตามสูตรการผลิต

สำหรับผู้ที่กำลังเลือกโมดูลให้เข้ากับระบบเดิม สามารถดูรายการ
PLC และโมดูลขยาย ทั้งหมดที่ VR Automation จำหน่าย เพื่อเทียบสเปคและจำนวนช่องที่ต้องการได้

ข้อควรระวังในการติดตั้ง

เนื่องจากระบบนี้ผูก address เข้ากับลำดับโมดูลโดยตรง ก่อนติดตั้งจริงควรเขียนผังลำดับโมดูล (Module No. 1–15)
ลงในแบบไฟฟ้าและติดป้ายกำกับที่ตัวโมดูลทุกตัว หากในอนาคตมีการถอดเปลี่ยนหรือเพิ่มโมดูล ผังนี้จะช่วยให้ช่างซ่อมบำรุง
ต่อกลับได้ถูกตำแหน่งโดยไม่ต้องไล่โปรแกรมใหม่ทั้งระบบ

FAQ

E4AD4DA ใช้ address อะไร?

คู่มือระบุว่าโมดูลลำดับที่ 7 ใช้ D1000–D1003 สำหรับอินพุต และ D1004–D1007 สำหรับเอาต์พุต โดยไล่ต่อเนื่องไปจนถึงโมดูลลำดับที่ 10 ที่ D1024–D1031

รองรับสัญญาณกระแส 4–20mA หรือไม่?

ตารางในคู่มือ LK3U/ZK3U ระบุเฉพาะ 0–10V สำหรับโมดูลนี้ หากต้องการอินพุตกระแส กรุณาสอบถามรุ่นที่รองรับกับทีมงาน

ใส่ได้สูงสุดกี่โมดูล?

4 โมดูล ตามลำดับ Module No. 7 ถึง 10 รวมเป็น 16 อนาล็อกอินพุตและ 16 อนาล็อกเอาต์พุต

สนใจสั่งซื้อ E4AD4DA LINGKONG?

VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมช่างผู้เชี่ยวชาญ

โทรสอบถามราคา: 083-848-8314

อีเมล: [email protected]

Line: @vrautomation

vrautomation.co.th

สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้

แหล่งข้อมูลและมาตรฐานอ้างอิง

Catalog: LK3UZK3U-en.pdf / LK2NZK2N-V3.0.200109.pdf / Extension Module _ LINGKONG.html — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
LINGKONG LK3U/ZK3U Series PLC User Manual — คู่มือผู้ผลิต — ระบุ address D1000–D1031 และช่วง 0–10V ↔ 0–4095
Mitsubishi FX3U-4AD Analog Input Module — อ้างอิงมาตรฐานโมดูลอนาล็อกของตระกูล FX3U ที่ใช้เปรียบเทียบ
XUEPLC — LINGKONG LK3U Product Line — ข้อมูลผลิตภัณฑ์ตระกูล LK3U ที่รองรับอนาล็อก I/O
