สรุปสเปค E16Y LINGKONG Digital Output Expansion Module ครบจบ ฉบับวิศวกร
สรุปย่อ: โมดูลขยายเอาต์พุตดิจิตอล 16 ช่อง สำหรับ PLC LK3U/ZK3U/LK2N/ZK2N มีให้เลือกทั้งแบบ Relay (R) และ Transistor (T) ติดตั้งเป็น Module ลำดับที่ 5–6 ให้ address Y120–Y137
E16Y LINGKONG คืออะไร
E16Y เป็นโมดูลขยายเอาต์พุตดิจิตอล 16 ช่องในตระกูลโมดูลขยายของ LINGKONG ที่ออกแบบมาให้ทำงานร่วมกับ PLC ซีรีส์ LK3U, ZK3U, LK2N
และ ZK2N โดยตรง จุดเด่นของสถาปัตยกรรมนี้คือ PLC หนึ่งตัวรองรับโมดูลขยายได้สูงสุด 15 โมดูล และเป็นแบบ
plug and play — ตัว host ไม่ต้องมีโปรแกรม initialize ใดๆ ตามที่คู่มือผู้ผลิตระบุไว้ชัดเจน
สิ่งที่วิศวกรต้องเข้าใจก่อนออกแบบระบบคือ ฟังก์ชันของแต่ละโมดูลถูกกำหนดตายตัวตามลำดับ (Module Number)
ไม่ใช่กำหนดอิสระ นั่นหมายความว่าตำแหน่งที่เสียบโมดูลเป็นตัวกำหนด address ที่ได้ และการสลับชนิดโมดูลผิดตำแหน่ง
จะทำให้การสื่อสารล้มเหลวทันที บทความนี้จึงสรุปทั้งสเปคและตำแหน่งติดตั้งที่ถูกต้องไว้ให้ครบ

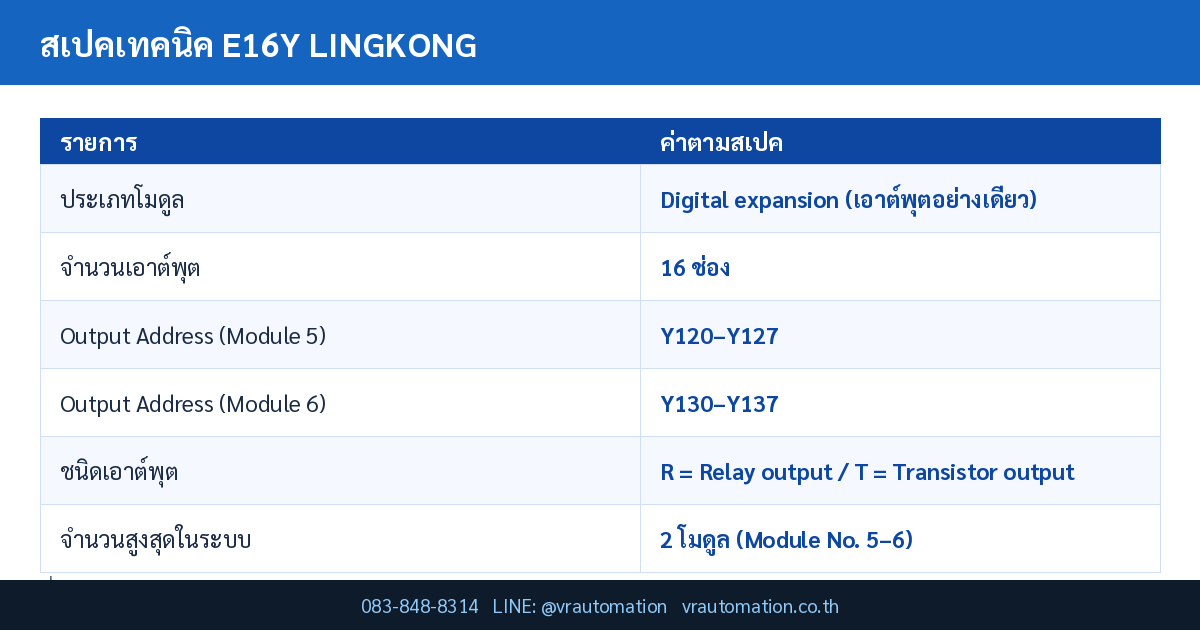

สเปคเทคนิคหลัก E16Y
| รายการ | ค่าตามเอกสารผู้ผลิต |
|---|---|
| ประเภทโมดูล | Digital expansion (เอาต์พุตอย่างเดียว) |
| จำนวนเอาต์พุต | 16 ช่อง |
| Output Address (Module 5) | Y120–Y127 |
| Output Address (Module 6) | Y130–Y137 |
| ชนิดเอาต์พุต | R = Relay output / T = Transistor output |
| จำนวนสูงสุดในระบบ | 2 โมดูล (Module No. 5–6) |
| PLC ที่รองรับ | LK3U / ZK3U / LK2N / ZK2N |
| การตั้งค่า | Plug and play ไม่ต้องเขียนโปรแกรม initialize |
จุดเด่นของ E16Y LINGKONG
- เอาต์พุต 16 ช่องในโมดูลเดียว เหมาะกับงานที่ต้องขับ actuator หรือ indicator จำนวนมาก
- เลือกได้ทั้ง Relay (R) สำหรับโหลด AC และ Transistor (T) สำหรับงานที่ต้องสวิตช์เร็วและอายุการใช้งานยาว
- Address ต่อเนื่อง Y120–Y127 และ Y130–Y137 ทำให้จัดกลุ่มเอาต์พุตในโปรแกรมได้ง่าย
- ใช้ร่วมกับ E16X ได้ลงตัว เมื่อระบบต้องการแยกโมดูลอินพุตและเอาต์พุตออกจากกัน
- รองรับการติดตั้งร่วมกับโมดูล analog และ temperature ในระบบเดียวกัน
เปรียบเทียบโมดูลขยายในตระกูลเดียวกัน
ตารางด้านล่างสรุปโมดูลขยายทั้งหมดที่ระบุไว้ในคู่มือ LK3U/ZK3U พร้อมช่วง address และลำดับติดตั้งที่ถูกกำหนดไว้
ใช้ตารางนี้วางผังโมดูลก่อนสั่งซื้อ จะช่วยให้ไม่ซื้อผิดรุ่นหรือผิดจำนวน
| รุ่น | ฟังก์ชัน | Address | Module No. |
|---|---|---|---|
| E8X8Y (R/T) | ดิจิตอล 8 IN / 8 OUT | X100–X117 / Y100–Y117 | 1–2 |
| E16X | ดิจิตอลอินพุต 16 ช่อง | X120–X137 | 3–4 |
| E16Y (R/T) | ดิจิตอลเอาต์พุต 16 ช่อง | Y120–Y137 | 5–6 |
| E4AD4DA | อนาล็อก 4 IN / 4 OUT (0–10V) | D1000–D1031 | 7–10 |
| E6TEMP-PT | PT100 6 ช่อง | D1032–D1043 | 11–12 |
| E6TEMP-TC | เทอร์โมคัปเปิล K 6 ช่อง | D1044–D1055 | 13–14 |
| E4WT-H | ชั่งน้ำหนัก 4 ช่อง (32 บิต) | D1056–D1063 | 15 |
การใช้งานในอุตสาหกรรม
- ระบบควบคุมโซลินอยด์วาล์วหลายตัว — งานนิวเมติกส์ที่ต้องสั่งวาล์วพร้อมกันหลายสิบตัว
- ตู้ควบคุมที่มี indicator lamp จำนวนมาก — แสดงสถานะเครื่องจักรแต่ละสถานีบนหน้าตู้
- งานคุมมอเตอร์ผ่านคอนแทกเตอร์ — ใช้เอาต์พุตแบบรีเลย์ขับคอยล์คอนแทกเตอร์โดยตรง
สำหรับผู้ที่กำลังเลือกโมดูลให้เข้ากับระบบเดิม สามารถดูรายการ
PLC และโมดูลขยาย ทั้งหมดที่ VR Automation จำหน่าย เพื่อเทียบสเปคและจำนวนช่องที่ต้องการได้
ข้อควรระวังในการติดตั้ง
เนื่องจากระบบนี้ผูก address เข้ากับลำดับโมดูลโดยตรง ก่อนติดตั้งจริงควรเขียนผังลำดับโมดูล (Module No. 1–15)
ลงในแบบไฟฟ้าและติดป้ายกำกับที่ตัวโมดูลทุกตัว หากในอนาคตมีการถอดเปลี่ยนหรือเพิ่มโมดูล ผังนี้จะช่วยให้ช่างซ่อมบำรุง
ต่อกลับได้ถูกตำแหน่งโดยไม่ต้องไล่โปรแกรมใหม่ทั้งระบบ
FAQ
E16Y ให้ address อะไรบ้าง?
คู่มือระบุว่า Module ลำดับที่ 5 ได้ Y120–Y127 และลำดับที่ 6 ได้ Y130–Y137
เลือก E16YR หรือ E16YT ดี?
หากขับโหลด AC หรือโหลดหลากหลายชนิด เลือก R (Relay) หากขับโหลด DC ที่ต้องสวิตช์บ่อย เลือก T (Transistor)
ใส่ E16Y ได้กี่ตัว?
ตามตารางโมดูลในคู่มือ E16Y ถูกกำหนดที่ Module No. 5 และ 6 จึงใส่ได้สูงสุด 2 โมดูล
