สรุปสเปค E16X LINGKONG Digital Input Expansion Module ครบจบ ฉบับวิศวกร
สรุปย่อ: โมดูลขยายอินพุตดิจิตอลล้วน 16 ช่อง สำหรับ PLC LK3U/ZK3U/LK2N/ZK2N ติดตั้งเป็น Module ลำดับที่ 3–4 ให้ address X120–X137 พร้อม input filter 10 ms
E16X LINGKONG คืออะไร
E16X เป็นโมดูลขยายอินพุตดิจิตอล 16 ช่องในตระกูลโมดูลขยายของ LINGKONG ที่ออกแบบมาให้ทำงานร่วมกับ PLC ซีรีส์ LK3U, ZK3U, LK2N
และ ZK2N โดยตรง จุดเด่นของสถาปัตยกรรมนี้คือ PLC หนึ่งตัวรองรับโมดูลขยายได้สูงสุด 15 โมดูล และเป็นแบบ
plug and play — ตัว host ไม่ต้องมีโปรแกรม initialize ใดๆ ตามที่คู่มือผู้ผลิตระบุไว้ชัดเจน
สิ่งที่วิศวกรต้องเข้าใจก่อนออกแบบระบบคือ ฟังก์ชันของแต่ละโมดูลถูกกำหนดตายตัวตามลำดับ (Module Number)
ไม่ใช่กำหนดอิสระ นั่นหมายความว่าตำแหน่งที่เสียบโมดูลเป็นตัวกำหนด address ที่ได้ และการสลับชนิดโมดูลผิดตำแหน่ง
จะทำให้การสื่อสารล้มเหลวทันที บทความนี้จึงสรุปทั้งสเปคและตำแหน่งติดตั้งที่ถูกต้องไว้ให้ครบ
สเปคเทคนิคหลัก E16X

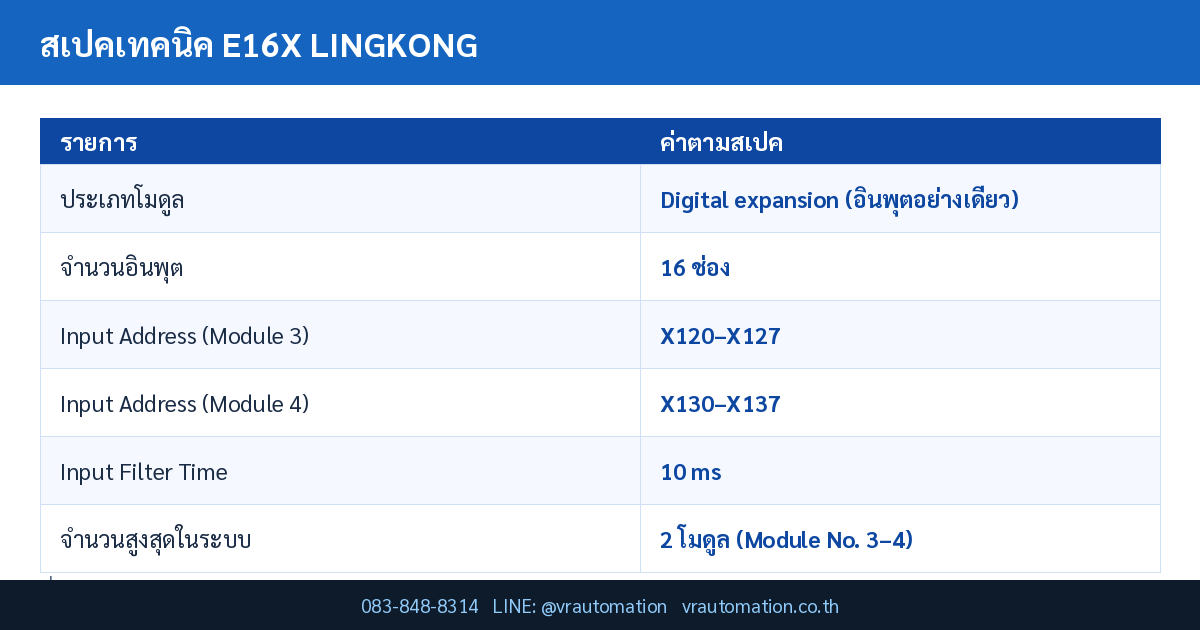

| รายการ | ค่าตามเอกสารผู้ผลิต |
|---|---|
| ประเภทโมดูล | Digital expansion (อินพุตอย่างเดียว) |
| จำนวนอินพุต | 16 ช่อง |
| Input Address (Module 3) | X120–X127 |
| Input Address (Module 4) | X130–X137 |
| Input Filter Time | 10 ms |
| จำนวนสูงสุดในระบบ | 2 โมดูล (Module No. 3–4) |
| PLC ที่รองรับ | LK3U / ZK3U / LK2N / ZK2N |
| การตั้งค่า | Plug and play ไม่ต้องเขียนโปรแกรม initialize |
จุดเด่นของ E16X LINGKONG
- อินพุต 16 ช่องในโมดูลเดียว เหมาะกับงานที่มีเซ็นเซอร์จำนวนมากแต่เอาต์พุตน้อย
- Address ต่อเนื่อง X120–X127 (โมดูล 3) และ X130–X137 (โมดูล 4) ทำให้เขียนโปรแกรมแบบวนลูปได้สะดวก
- Input filter time 10 ms ตามสเปคในคู่มือ ลดปัญหา bounce จากหน้าสัมผัสเชิงกล
- ใช้ร่วมกับโมดูลชนิดอื่นได้ในระบบเดียวกัน ภายใต้ข้อกำหนดสูงสุด 15 โมดูล
- ไม่ต้องตั้งค่า DIP switch หรือพารามิเตอร์ — เสียบแล้วใช้งานได้ทันที
เปรียบเทียบโมดูลขยายในตระกูลเดียวกัน
ตารางด้านล่างสรุปโมดูลขยายทั้งหมดที่ระบุไว้ในคู่มือ LK3U/ZK3U พร้อมช่วง address และลำดับติดตั้งที่ถูกกำหนดไว้
ใช้ตารางนี้วางผังโมดูลก่อนสั่งซื้อ จะช่วยให้ไม่ซื้อผิดรุ่นหรือผิดจำนวน
| รุ่น | ฟังก์ชัน | Address | Module No. |
|---|---|---|---|
| E8X8Y (R/T) | ดิจิตอล 8 IN / 8 OUT | X100–X117 / Y100–Y117 | 1–2 |
| E16X | ดิจิตอลอินพุต 16 ช่อง | X120–X137 | 3–4 |
| E16Y (R/T) | ดิจิตอลเอาต์พุต 16 ช่อง | Y120–Y137 | 5–6 |
| E4AD4DA | อนาล็อก 4 IN / 4 OUT (0–10V) | D1000–D1031 | 7–10 |
| E6TEMP-PT | PT100 6 ช่อง | D1032–D1043 | 11–12 |
| E6TEMP-TC | เทอร์โมคัปเปิล K 6 ช่อง | D1044–D1055 | 13–14 |
| E4WT-H | ชั่งน้ำหนัก 4 ช่อง (32 บิต) | D1056–D1063 | 15 |
การใช้งานในอุตสาหกรรม
- ไลน์ผลิตที่มีเซ็นเซอร์หนาแน่น — งานตรวจตำแหน่งชิ้นงานหลายจุดพร้อมกัน เช่น สถานีประกอบที่มี proximity sensor จำนวนมาก
- ระบบมอนิเตอร์สถานะเครื่องจักร — รับสัญญาณ status contact จากอุปกรณ์หลายตัวเข้าศูนย์กลางเดียว
- แผงควบคุมที่มีปุ่มและสวิตช์จำนวนมาก — งานที่ operator panel ต้องการปุ่มกดและ selector switch หลายสิบจุด
สำหรับผู้ที่กำลังเลือกโมดูลให้เข้ากับระบบเดิม สามารถดูรายการ
PLC และโมดูลขยาย ทั้งหมดที่ VR Automation จำหน่าย เพื่อเทียบสเปคและจำนวนช่องที่ต้องการได้
ข้อควรระวังในการติดตั้ง
เนื่องจากระบบนี้ผูก address เข้ากับลำดับโมดูลโดยตรง ก่อนติดตั้งจริงควรเขียนผังลำดับโมดูล (Module No. 1–15)
ลงในแบบไฟฟ้าและติดป้ายกำกับที่ตัวโมดูลทุกตัว หากในอนาคตมีการถอดเปลี่ยนหรือเพิ่มโมดูล ผังนี้จะช่วยให้ช่างซ่อมบำรุง
ต่อกลับได้ถูกตำแหน่งโดยไม่ต้องไล่โปรแกรมใหม่ทั้งระบบ
FAQ
E16X ให้ address อะไรบ้าง?
คู่มือระบุว่า Module ลำดับที่ 3 ได้ X120–X127 และลำดับที่ 4 ได้ X130–X137
E16X มีเอาต์พุตหรือไม่?
ไม่มี — E16X เป็นโมดูลอินพุตอย่างเดียว 16 ช่อง หากต้องการเอาต์พุตต้องใช้ E16Y หรือ E8X8Y
input filter time ปรับได้ไหม?
คู่มือระบุค่า input filter time ไว้ที่ 10 ms สำหรับโมดูลนี้
