สรุปสเปค E4WT-H LINGKONG Weighing Expansion Module ครบจบ ฉบับวิศวกร
สรุปย่อ: โมดูลขยายสำหรับงานชั่งน้ำหนัก 4 ช่อง ข้อมูลแต่ละช่องเป็นแบบ 32 บิต พร้อม fault address ติดตั้งเป็น Module ลำดับที่ 15 ของระบบ LK3U/ZK3U
E4WT-H LINGKONG คืออะไร
E4WT-H เป็นโมดูลชั่งน้ำหนัก 4 ช่องในตระกูลโมดูลขยายของ LINGKONG ที่ออกแบบมาให้ทำงานร่วมกับ PLC ซีรีส์ LK3U, ZK3U, LK2N
และ ZK2N โดยตรง จุดเด่นของสถาปัตยกรรมนี้คือ PLC หนึ่งตัวรองรับโมดูลขยายได้สูงสุด 15 โมดูล และเป็นแบบ
plug and play — ตัว host ไม่ต้องมีโปรแกรม initialize ใดๆ ตามที่คู่มือผู้ผลิตระบุไว้ชัดเจน
สิ่งที่วิศวกรต้องเข้าใจก่อนออกแบบระบบคือ ฟังก์ชันของแต่ละโมดูลถูกกำหนดตายตัวตามลำดับ (Module Number)
ไม่ใช่กำหนดอิสระ นั่นหมายความว่าตำแหน่งที่เสียบโมดูลเป็นตัวกำหนด address ที่ได้ และการสลับชนิดโมดูลผิดตำแหน่ง
จะทำให้การสื่อสารล้มเหลวทันที บทความนี้จึงสรุปทั้งสเปคและตำแหน่งติดตั้งที่ถูกต้องไว้ให้ครบ

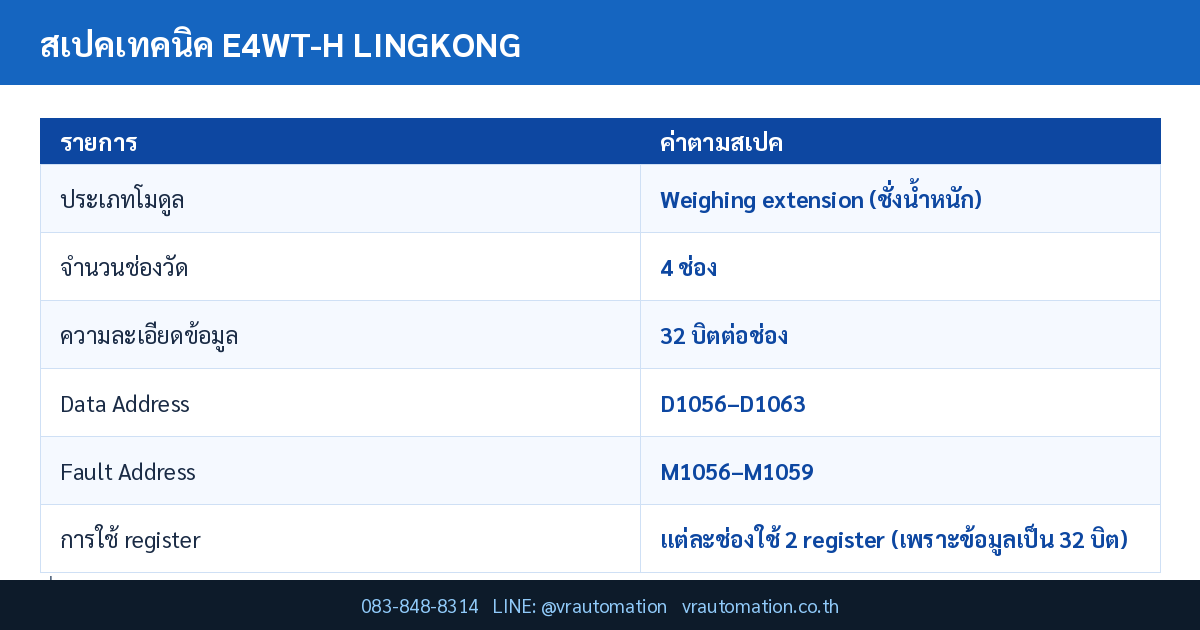

สเปคเทคนิคหลัก E4WT-H
| รายการ | ค่าตามเอกสารผู้ผลิต |
|---|---|
| ประเภทโมดูล | Weighing extension (ชั่งน้ำหนัก) |
| จำนวนช่องวัด | 4 ช่อง |
| ความละเอียดข้อมูล | 32 บิตต่อช่อง |
| Data Address | D1056–D1063 |
| Fault Address | M1056–M1059 |
| การใช้ register | แต่ละช่องใช้ 2 register (เพราะข้อมูลเป็น 32 บิต) |
| ตำแหน่งติดตั้ง | Module No. 15 |
| PLC ที่รองรับ | LK3U / ZK3U / LK2N / ZK2N |
จุดเด่นของ E4WT-H LINGKONG
- ข้อมูลน้ำหนักแบบ 32 บิตต่อช่อง ให้ช่วงค่าที่กว้างกว่าโมดูลอนาล็อก 12 บิตทั่วไปอย่างมาก
- รองรับ 4 ช่องชั่งในโมดูลเดียว เหมาะกับงานที่ต้องชั่งหลายจุดพร้อมกัน
- มี fault address (M1056–M1059) สำหรับตรวจสอบความผิดปกติของแต่ละช่อง
- ข้อมูลถูก map ลง D1056–D1063 โดยตรง อ่านผ่าน double word ได้ทันที
- ออกแบบมาสำหรับต่อกับ load cell แบบ strain gauge ที่ใช้สาย S+/S−/E+/E− ตามมาตรฐานงานชั่งอุตสาหกรรม
เปรียบเทียบโมดูลขยายในตระกูลเดียวกัน
ตารางด้านล่างสรุปโมดูลขยายทั้งหมดที่ระบุไว้ในคู่มือ LK3U/ZK3U พร้อมช่วง address และลำดับติดตั้งที่ถูกกำหนดไว้
ใช้ตารางนี้วางผังโมดูลก่อนสั่งซื้อ จะช่วยให้ไม่ซื้อผิดรุ่นหรือผิดจำนวน
| รุ่น | ฟังก์ชัน | Address | Module No. |
|---|---|---|---|
| E8X8Y (R/T) | ดิจิตอล 8 IN / 8 OUT | X100–X117 / Y100–Y117 | 1–2 |
| E16X | ดิจิตอลอินพุต 16 ช่อง | X120–X137 | 3–4 |
| E16Y (R/T) | ดิจิตอลเอาต์พุต 16 ช่อง | Y120–Y137 | 5–6 |
| E4AD4DA | อนาล็อก 4 IN / 4 OUT (0–10V) | D1000–D1031 | 7–10 |
| E6TEMP-PT | PT100 6 ช่อง | D1032–D1043 | 11–12 |
| E6TEMP-TC | เทอร์โมคัปเปิล K 6 ช่อง | D1044–D1055 | 13–14 |
| E4WT-H | ชั่งน้ำหนัก 4 ช่อง (32 บิต) | D1056–D1063 | 15 |
การใช้งานในอุตสาหกรรม
- ระบบชั่งและผสมวัตถุดิบ — ชั่งวัตถุดิบหลายถังพร้อมกันตามสูตรการผลิต
- เครื่องบรรจุและเครื่องแพ็ค — ควบคุมน้ำหนักบรรจุต่อหน่วยให้อยู่ในเกณฑ์
- ถังเก็บและไซโล — ติดตามปริมาณคงเหลือแบบต่อเนื่องด้วย load cell ใต้ถัง
สำหรับผู้ที่กำลังเลือกโมดูลให้เข้ากับระบบเดิม สามารถดูรายการ
PLC และโมดูลขยาย ทั้งหมดที่ VR Automation จำหน่าย เพื่อเทียบสเปคและจำนวนช่องที่ต้องการได้
ข้อควรระวังในการติดตั้ง
เนื่องจากระบบนี้ผูก address เข้ากับลำดับโมดูลโดยตรง ก่อนติดตั้งจริงควรเขียนผังลำดับโมดูล (Module No. 1–15)
ลงในแบบไฟฟ้าและติดป้ายกำกับที่ตัวโมดูลทุกตัว หากในอนาคตมีการถอดเปลี่ยนหรือเพิ่มโมดูล ผังนี้จะช่วยให้ช่างซ่อมบำรุง
ต่อกลับได้ถูกตำแหน่งโดยไม่ต้องไล่โปรแกรมใหม่ทั้งระบบ
FAQ
E4WT-H เก็บข้อมูลที่ address ใด?
คู่มือระบุว่าใช้ D1056–D1063 โดยแต่ละช่องใช้ 2 register เพราะข้อมูลเป็น 32 บิต และมี fault address ที่ M1056–M1059
ทำไมต้องใช้ 2 register ต่อช่อง?
เพราะข้อมูลแต่ละช่องเป็น 32 บิต ในขณะที่ D register หนึ่งตัวเก็บได้ 16 บิต จึงต้องใช้คู่ register เรียงต่อกัน
ติดตั้งได้กี่โมดูล?
ตามตารางในคู่มือ โมดูลชั่งน้ำหนักถูกกำหนดไว้ที่ Module No. 15 ซึ่งเป็นลำดับสุดท้ายของระบบ
