สรุปสเปค E4TC LINGKONG Thermocouple Module ครบจบ ฉบับวิศวกร
สรุปย่อ: โมดูลขยายวัดอุณหภูมิเทอร์โมคัปเปิล Type K จำนวน 4 ช่อง ขนาด 118 × 88 × 45 มม. ใช้ address D1036–D1047 พร้อม fault address M1036–M1047 ติดตั้งได้สูงสุด 2 โมดูล
E4TC LINGKONG คืออะไร
E4TC เป็นโมดูลเทอร์โมคัปเปิล Type K 4 ช่องในตระกูลโมดูลขยายของ LINGKONG ที่ออกแบบมาให้ทำงานร่วมกับ PLC ซีรีส์ LK3U, ZK3U, LK2N
และ ZK2N โดยตรง จุดเด่นของสถาปัตยกรรมนี้คือ PLC หนึ่งตัวรองรับโมดูลขยายได้สูงสุด 15 โมดูล และเป็นแบบ
plug and play — ตัว host ไม่ต้องมีโปรแกรม initialize ใดๆ ตามที่คู่มือผู้ผลิตระบุไว้ชัดเจน
สิ่งที่วิศวกรต้องเข้าใจก่อนออกแบบระบบคือ ฟังก์ชันของแต่ละโมดูลถูกกำหนดตายตัวตามลำดับ (Module Number)
ไม่ใช่กำหนดอิสระ นั่นหมายความว่าตำแหน่งที่เสียบโมดูลเป็นตัวกำหนด address ที่ได้ และการสลับชนิดโมดูลผิดตำแหน่ง
จะทำให้การสื่อสารล้มเหลวทันที บทความนี้จึงสรุปทั้งสเปคและตำแหน่งติดตั้งที่ถูกต้องไว้ให้ครบ

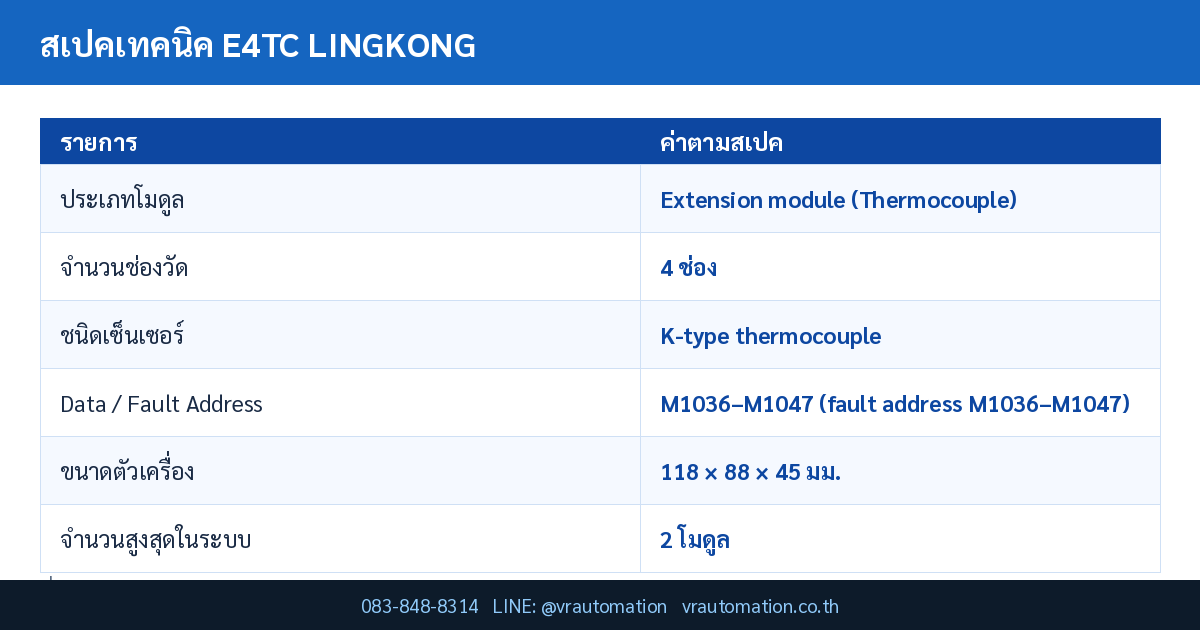

สเปคเทคนิคหลัก E4TC
| รายการ | ค่าตามเอกสารผู้ผลิต |
|---|---|
| ประเภทโมดูล | Extension module (Thermocouple) |
| จำนวนช่องวัด | 4 ช่อง |
| ชนิดเซ็นเซอร์ | K-type thermocouple |
| Data / Fault Address | M1036–M1047 (fault address M1036–M1047) |
| ขนาดตัวเครื่อง | 118 × 88 × 45 มม. |
| จำนวนสูงสุดในระบบ | 2 โมดูล |
| PLC ที่รองรับ | LK3U / ZK3U / LK2N / ZK2N |
| การตั้งค่า | Plug and play ไม่ต้องเขียนโปรแกรม initialize |
จุดเด่นของ E4TC LINGKONG
- 4 ช่องวัดต่อโมดูล เหมาะกับงานที่ต้องการจุดวัดปานกลาง ไม่มากถึง 6 ช่อง
- ขนาดมาตรฐาน 118 × 88 × 45 มม. เท่ากับโมดูลขยายตัวอื่นในตระกูล ทำให้จัดวางในตู้ได้เป็นระเบียบ
- รองรับ Type K ซึ่งเป็นเทอร์โมคัปเปิลที่หาซื้อง่ายและครอบคลุมช่วงอุณหภูมิกว้าง
- มี fault address สำหรับตรวจจับความผิดปกติของแต่ละช่อง
- ติดตั้งได้สูงสุด 2 โมดูล รวม 8 จุดวัด ตามที่ตารางสเปคของผู้ผลิตระบุ
เปรียบเทียบโมดูลขยายในตระกูลเดียวกัน
ตารางด้านล่างสรุปโมดูลขยายทั้งหมดที่ระบุไว้ในคู่มือ LK3U/ZK3U พร้อมช่วง address และลำดับติดตั้งที่ถูกกำหนดไว้
ใช้ตารางนี้วางผังโมดูลก่อนสั่งซื้อ จะช่วยให้ไม่ซื้อผิดรุ่นหรือผิดจำนวน
| รุ่น | ฟังก์ชัน | Address | Module No. |
|---|---|---|---|
| E8X8Y (R/T) | ดิจิตอล 8 IN / 8 OUT | X100–X117 / Y100–Y117 | 1–2 |
| E16X | ดิจิตอลอินพุต 16 ช่อง | X120–X137 | 3–4 |
| E16Y (R/T) | ดิจิตอลเอาต์พุต 16 ช่อง | Y120–Y137 | 5–6 |
| E4AD4DA | อนาล็อก 4 IN / 4 OUT (0–10V) | D1000–D1031 | 7–10 |
| E6TEMP-PT | PT100 6 ช่อง | D1032–D1043 | 11–12 |
| E6TEMP-TC | เทอร์โมคัปเปิล K 6 ช่อง | D1044–D1055 | 13–14 |
| E4WT-H | ชั่งน้ำหนัก 4 ช่อง (32 บิต) | D1056–D1063 | 15 |
การใช้งานในอุตสาหกรรม
- เครื่องจักรที่มีโซนความร้อน 4 โซน — เครื่องซีล เครื่องรีด หรือเครื่องฉีดขนาดเล็กที่มีจุดวัด 4 จุดพอดี
- ตู้อบและเตาขนาดเล็ก — ควบคุมอุณหภูมิหลายจุดในพื้นที่จำกัด
- งาน retrofit ระบบเดิม — เพิ่มจุดวัดอุณหภูมิให้ระบบที่ใช้ PLC LINGKONG อยู่แล้ว
สำหรับผู้ที่กำลังเลือกโมดูลให้เข้ากับระบบเดิม สามารถดูรายการ
PLC และโมดูลขยาย ทั้งหมดที่ VR Automation จำหน่าย เพื่อเทียบสเปคและจำนวนช่องที่ต้องการได้
ข้อควรระวังในการติดตั้ง
เนื่องจากระบบนี้ผูก address เข้ากับลำดับโมดูลโดยตรง ก่อนติดตั้งจริงควรเขียนผังลำดับโมดูล (Module No. 1–15)
ลงในแบบไฟฟ้าและติดป้ายกำกับที่ตัวโมดูลทุกตัว หากในอนาคตมีการถอดเปลี่ยนหรือเพิ่มโมดูล ผังนี้จะช่วยให้ช่างซ่อมบำรุง
ต่อกลับได้ถูกตำแหน่งโดยไม่ต้องไล่โปรแกรมใหม่ทั้งระบบ
FAQ
E4TC ขนาดเท่าไร?
ตารางสเปคของผู้ผลิตระบุขนาด 118 × 88 × 45 มม. เท่ากับโมดูลขยายตัวอื่นในตระกูลเดียวกัน
รองรับเทอร์โมคัปเปิลชนิดใด?
ตารางสเปคระบุเป็น K-type thermocouple จำนวน 4 ช่อง
ต่างจาก E6TC อย่างไร?
E4TC มี 4 ช่องวัด ส่วน E6TC มี 6 ช่องวัด โดยใช้ช่วง address และขนาดตัวเครื่องเดียวกัน
สนใจสั่งซื้อ E4TC LINGKONG?
VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมช่างผู้เชี่ยวชาญ
โทรสอบถามราคา: 083-848-8314
อีเมล: [email protected]
Line: @vrautomation
สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: LK3UZK3U-en.pdf / LK2NZK2N-V3.0.200109.pdf / Extension Module _ LINGKONG.html — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- LINGKONG LK3U/ZK3U Series PLC User Manual — คู่มือผู้ผลิต — ข้อกำหนดโมดูลขยายและการ mapping address
- LINGKONG — Extension Module Specification Table — ตารางสเปคโมดูลขยายจากผู้ผลิต ระบุขนาดและจำนวนช่อง
- K-Type Thermocouple Technical Reference — ข้อมูลคุณลักษณะและช่วงการวัดของเทอร์โมคัปเปิล Type K
