สรุปสเปค E4PT LINGKONG PT100 Temperature Module ครบจบ ฉบับวิศวกร
สรุปย่อ: โมดูลขยายวัดอุณหภูมิ PT100 จำนวน 4 ช่อง ขนาด 118 × 88 × 45 มม. ใช้ address D1024–D1035 พร้อม fault address M1024–M1035 ติดตั้งได้สูงสุด 2 โมดูล
E4PT LINGKONG คืออะไร
E4PT เป็นโมดูลวัดอุณหภูมิ PT100 4 ช่องในตระกูลโมดูลขยายของ LINGKONG ที่ออกแบบมาให้ทำงานร่วมกับ PLC ซีรีส์ LK3U, ZK3U, LK2N
และ ZK2N โดยตรง จุดเด่นของสถาปัตยกรรมนี้คือ PLC หนึ่งตัวรองรับโมดูลขยายได้สูงสุด 15 โมดูล และเป็นแบบ
plug and play — ตัว host ไม่ต้องมีโปรแกรม initialize ใดๆ ตามที่คู่มือผู้ผลิตระบุไว้ชัดเจน
สิ่งที่วิศวกรต้องเข้าใจก่อนออกแบบระบบคือ ฟังก์ชันของแต่ละโมดูลถูกกำหนดตายตัวตามลำดับ (Module Number)
ไม่ใช่กำหนดอิสระ นั่นหมายความว่าตำแหน่งที่เสียบโมดูลเป็นตัวกำหนด address ที่ได้ และการสลับชนิดโมดูลผิดตำแหน่ง
จะทำให้การสื่อสารล้มเหลวทันที บทความนี้จึงสรุปทั้งสเปคและตำแหน่งติดตั้งที่ถูกต้องไว้ให้ครบ

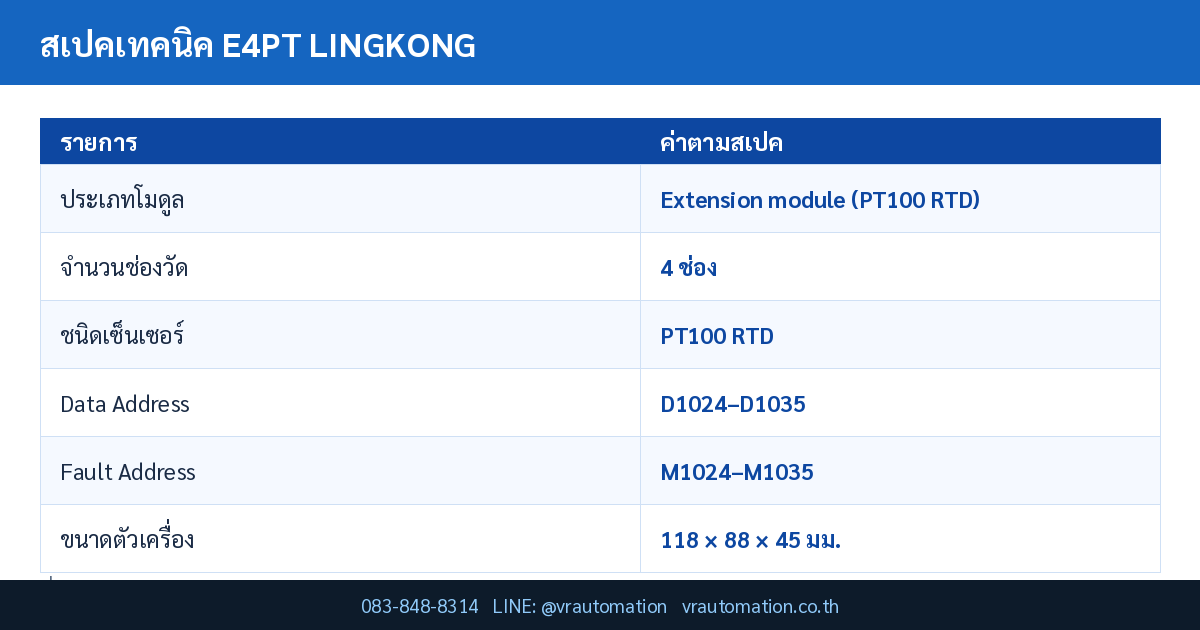

สเปคเทคนิคหลัก E4PT
| รายการ | ค่าตามเอกสารผู้ผลิต |
|---|---|
| ประเภทโมดูล | Extension module (PT100 RTD) |
| จำนวนช่องวัด | 4 ช่อง |
| ชนิดเซ็นเซอร์ | PT100 RTD |
| Data Address | D1024–D1035 |
| Fault Address | M1024–M1035 |
| ขนาดตัวเครื่อง | 118 × 88 × 45 มม. |
| จำนวนสูงสุดในระบบ | 2 โมดูล |
| PLC ที่รองรับ | LK3U / ZK3U / LK2N / ZK2N |
จุดเด่นของ E4PT LINGKONG
- PT100 ให้ความเสถียรและความเป็นเชิงเส้นสูงกว่าเทอร์โมคัปเปิลในช่วงอุณหภูมิต่ำถึงปานกลาง
- 4 ช่องวัดต่อโมดูล พร้อม fault address แยกสำหรับตรวจสอบสถานะ probe
- ขนาด 118 × 88 × 45 มม. มาตรฐานเดียวกับโมดูลขยายตัวอื่น จัดวางในตู้ได้ลงตัว
- ใช้ address D1024–D1035 ซึ่งไม่ทับซ้อนกับโมดูลเทอร์โมคัปเปิล จึงติดตั้งร่วมกันได้
- ติดตั้งได้สูงสุด 2 โมดูล รวม 8 จุดวัด ตามที่ตารางสเปคของผู้ผลิตระบุ
เปรียบเทียบโมดูลขยายในตระกูลเดียวกัน
ตารางด้านล่างสรุปโมดูลขยายทั้งหมดที่ระบุไว้ในคู่มือ LK3U/ZK3U พร้อมช่วง address และลำดับติดตั้งที่ถูกกำหนดไว้
ใช้ตารางนี้วางผังโมดูลก่อนสั่งซื้อ จะช่วยให้ไม่ซื้อผิดรุ่นหรือผิดจำนวน
| รุ่น | ฟังก์ชัน | Address | Module No. |
|---|---|---|---|
| E8X8Y (R/T) | ดิจิตอล 8 IN / 8 OUT | X100–X117 / Y100–Y117 | 1–2 |
| E16X | ดิจิตอลอินพุต 16 ช่อง | X120–X137 | 3–4 |
| E16Y (R/T) | ดิจิตอลเอาต์พุต 16 ช่อง | Y120–Y137 | 5–6 |
| E4AD4DA | อนาล็อก 4 IN / 4 OUT (0–10V) | D1000–D1031 | 7–10 |
| E6TEMP-PT | PT100 6 ช่อง | D1032–D1043 | 11–12 |
| E6TEMP-TC | เทอร์โมคัปเปิล K 6 ช่อง | D1044–D1055 | 13–14 |
| E4WT-H | ชั่งน้ำหนัก 4 ช่อง (32 บิต) | D1056–D1063 | 15 |
การใช้งานในอุตสาหกรรม
- ห้องเย็นและระบบทำความเย็น — PT100 แม่นยำกว่าในช่วงอุณหภูมิต่ำที่เทอร์โมคัปเปิลให้สัญญาณอ่อน
- ระบบ HVAC และงานควบคุมสภาพแวดล้อม — วัดอุณหภูมิน้ำเย็น น้ำร้อน และลมส่งในจุดสำคัญ
- กระบวนการผลิตที่ต้องการความแม่นยำ — งานอาหาร ยา หรือเคมีที่ต้องควบคุมอุณหภูมิในช่วงแคบ
สำหรับผู้ที่กำลังเลือกโมดูลให้เข้ากับระบบเดิม สามารถดูรายการ
PLC และโมดูลขยาย ทั้งหมดที่ VR Automation จำหน่าย เพื่อเทียบสเปคและจำนวนช่องที่ต้องการได้
ข้อควรระวังในการติดตั้ง
เนื่องจากระบบนี้ผูก address เข้ากับลำดับโมดูลโดยตรง ก่อนติดตั้งจริงควรเขียนผังลำดับโมดูล (Module No. 1–15)
ลงในแบบไฟฟ้าและติดป้ายกำกับที่ตัวโมดูลทุกตัว หากในอนาคตมีการถอดเปลี่ยนหรือเพิ่มโมดูล ผังนี้จะช่วยให้ช่างซ่อมบำรุง
ต่อกลับได้ถูกตำแหน่งโดยไม่ต้องไล่โปรแกรมใหม่ทั้งระบบ
FAQ
E4PT ใช้ address อะไร?
ตารางสเปคของผู้ผลิตระบุ D1024–D1035 โดยมี fault address ที่ M1024–M1035
ต่างจาก E6PT และ E2PT อย่างไร?
จำนวนช่องวัดต่างกัน — E2PT มี 2 ช่อง, E4PT มี 4 ช่อง และ E6PT มี 6 ช่อง โดยใช้ช่วง address และขนาดตัวเครื่องเดียวกัน
เลือก PT100 หรือเทอร์โมคัปเปิลดี?
หากวัดในช่วงอุณหภูมิต่ำถึงปานกลางและต้องการความแม่นยำสูง PT100 เหมาะกว่า แต่หากต้องวัดอุณหภูมิสูงมาก เทอร์โมคัปเปิล Type K จะครอบคลุมช่วงได้กว้างกว่า
สนใจสั่งซื้อ E4PT LINGKONG?
VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมช่างผู้เชี่ยวชาญ
โทรสอบถามราคา: 083-848-8314
อีเมล: [email protected]
Line: @vrautomation
สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้
