สรุปสเปค BSM-0604RB-4AD-2DA LINGKONG Serial I/O Module ครบจบ ฉบับวิศวกร

วันที่ 20/07/2026 | สรุปสเปคสินค้า | VR Automation

สรุปย่อ: BSM-0604RB-4AD-2DA คือโมดูล I/O แบบ Serial-to-I/O ในตระกูล BSM ของ LINGKONG ที่แปลงสัญญาณ Digital และ Analog เข้าสู่ระบบควบคุมผ่านโปรโตคอลมาตรฐาน Modbus RTU รุ่นนี้ให้ Digital Input 6 ช่อง Digital Output 4 ช่อง (รีเลย์ / ทรานซิสเตอร์) พร้อม Analog Input 4 ช่อง (0~10V หรือ 4~20mA) และ Analog Output 2 ช่อง (0~10V) ในตัวเดียว ติดตั้งบนราง DIN35 ได้ทันที เหมาะกับงานที่ต้องการขยายจุด I/O ให้ HMI, PC หรือ PLC โดยไม่ต้องเปลี่ยนตัวควบคุมหลัก

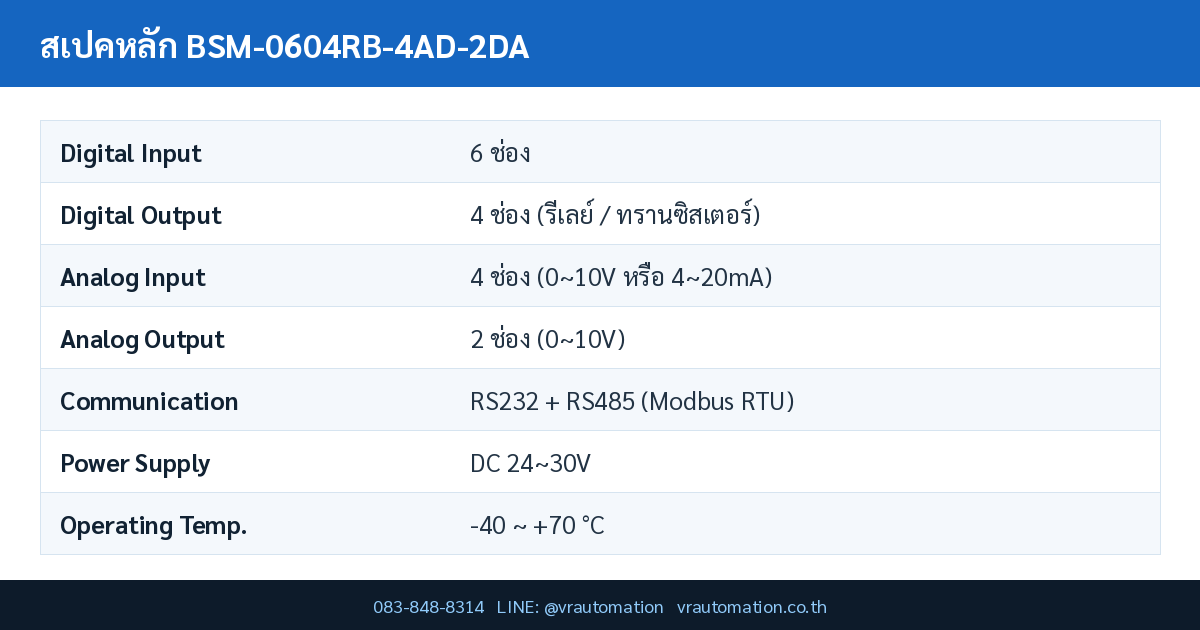

สเปคเทคนิคหลัก BSM-0604RB-4AD-2DA

รายการ	สเปค
Digital Input (DI)	6 ช่อง
Digital Output (DO)	4 ช่อง (รีเลย์ / ทรานซิสเตอร์)
Analog Input (AI)	4 ช่อง (0~10V หรือ 4~20mA) — ความละเอียด 12 บิต
Analog Output (AO)	2 ช่อง (0~10V) — ความละเอียด 12 บิต
แรงดันไฟเลี้ยง	DC 24~30V (รุ่นที่มีฟังก์ชัน Analog ต้องใช้ DC 24~30V)
ระดับสัญญาณ Digital Input	DC 12V ~ 24V (รองรับทั้ง NPN และ PNP ผ่านขั้ว S/S)
ชนิดเอาต์พุต	หน้าสัมผัสแห้งรีเลย์ (Dry Contact) / ทรานซิสเตอร์ NPN
กระแสเอาต์พุตสูงสุด	รีเลย์ 5A/2A \| ทรานซิสเตอร์ 500mA
เวลาตอบสนองเอาต์พุต	รีเลย์ ต่ำกว่า 20ms \| ทรานซิสเตอร์ ต่ำกว่า 5ms
พอร์ตสื่อสาร	RS232 + RS485 (ใช้งานพร้อมกันได้ แยกอิสระจากกัน)
โปรโตคอล	Modbus RTU (มาตรฐาน) / รองรับ Modbus TCP-UDP ในรุ่นที่มีพอร์ตแลน
พารามิเตอร์สื่อสารเริ่มต้น	9600bps, Data 8, Stop 1, No Parity (สูงสุด 115200bps)
Station ID	ค่าเริ่มต้น 1 (ปรับได้ 1~255 ผ่านซอฟต์แวร์)
เวลาตอบสนองการสื่อสาร	15ms ที่ 9600bps \| 3ms ที่ 115200bps
อุณหภูมิใช้งาน	-40 ~ +70 °C (ไม่มีน้ำแข็งเกาะ ไม่มีการควบแน่น)
ความชื้นใช้งาน	5 ~ 85%RH
วัสดุตัวถัง	พลาสติกวิศวกรรม (Engineering Plastic)
การติดตั้ง	ราง DIN35 มาตรฐาน
ขนาดตัวถัง / ผังการต่อสาย	C型 (Type C) / ผังต่อสาย A1 / B2 / C / D

💡 Pro Tip: ขั้ว S/S เป็นขั้วร่วมของสัญญาณ Digital Input — เมื่อต่อ S/S เข้ากับไฟบวก อินพุตจะทำงานแบบ Active Low (รับเซ็นเซอร์ NPN) และเมื่อต่อ S/S เข้ากับไฟลบ อินพุตจะทำงานแบบ Active High (รับเซ็นเซอร์ PNP) ควรกำหนดชนิดเซ็นเซอร์ให้ตรงกันทั้งตู้ตั้งแต่ขั้นออกแบบ จะช่วยลดปัญหาการเดินสายผิดขั้วในหน้างานได้มาก

จุดเด่นของ BSM-0604RB-4AD-2DA LINGKONG

รวม Digital และ Analog ในโมดูลเดียว — ให้ DI 6 ช่อง, DO 4 ช่อง (รีเลย์ / ทรานซิสเตอร์), AI 4 ช่อง (0~10V หรือ 4~20mA) และ AO 2 ช่อง (0~10V) ลดจำนวนโมดูลและพื้นที่ในตู้คอนโทรล
สองพอร์ตอนุกรมอิสระ — มี RS232 และ RS485 อย่างละหนึ่งพอร์ต ใช้งานพร้อมกันได้ เหมาะกับงานที่ต้องต่อทั้งจอ HMI และคอมพิวเตอร์ตรวจสอบ
รองรับทั้งเซ็นเซอร์ NPN และ PNP — เลือกขั้วอ้างอิงผ่านขั้ว S/S โดยไม่ต้องเปลี่ยนฮาร์ดแวร์
Analog ความละเอียด 12 บิต — รองรับสัญญาณมาตรฐานอุตสาหกรรมทั้ง 0~10V และ 4~20mA ในช่องเดียวกัน
ช่วงอุณหภูมิกว้าง -40 ถึง +70 องศาเซลเซียส — ใช้ได้ทั้งในตู้ควบคุมกลางแจ้งและห้องเครื่องที่มีความร้อนสูง

เปรียบเทียบรุ่นในซีรีส์ BSM

รุ่น	DI / DO	พอร์ตสื่อสาร	AI	AO
BSM-0604RB-4AD-2DA	6 / 4	RS232+RS485	4 ช่อง	2 ช่อง
BSM-0604RB	6 / 4	RS232+RS485	–	–
BSM-1104RB	11 / 4	RS232+RS485	–	–
BSM-0410RB	4 / 10	RS232+RS485	–	–
BSM-1616RB	16 / 16	RS232+RS485	–	–
BSM-0404E	4 / 4	LAN+RS232+RS485	–	–
BSM-0404E-8AD-2DA	4 / 4	LAN+RS232+RS485	8 ช่อง	2 ช่อง

การใช้งานในอุตสาหกรรม

ขยายจุด I/O ให้จอ HMI หรือ PC — ต่อ BSM-0604RB-4AD-2DA เป็น Modbus Slave เข้ากับจอสัมผัสอุตสาหกรรมหรือคอมพิวเตอร์ควบคุม เพื่อเพิ่มจุดรับสัญญาณโดยไม่ต้องลงทุน PLC ตัวใหม่
งานตรวจวัดและควบคุมกระบวนการ — รับสัญญาณ 4~20mA จากทรานสมิตเตอร์วัดแรงดัน อุณหภูมิ หรือระดับของเหลว แล้วส่งค่าออกทาง Analog Output 0~10V เพื่อควบคุมวาล์วหรืออินเวอร์เตอร์
ระบบมอนิเตอร์แบบกระจาย — ใช้ RS485 ต่อโมดูลหลายตัวแบบ 1:N ระยะไกลถึงประมาณ 1 กิโลเมตร เหมาะกับโรงงาน สถานีสูบน้ำ และงานเกษตรอัจฉริยะ
งานพัฒนาและต้นแบบ — เชื่อมต่อกับ PC, ไมโครคอนโทรลเลอร์, Arduino หรือ Raspberry Pi ผ่าน Modbus RTU ได้โดยตรง

FAQ

ถาม: BSM-0604RB-4AD-2DA ต่อสายสื่อสารได้ไกลแค่ไหน?
ตอบ: หากใช้ RS232 ระยะทางตามทฤษฎีไม่ควรเกิน 15 เมตร และต่อได้แบบ 1:1 เท่านั้น ส่วน RS485 รองรับระยะทางได้ถึงประมาณ 1 กิโลเมตร และต่อแบบ 1:N ได้หลายโมดูลบนสายเดียวกัน

ถาม: ต้องใช้ไฟเลี้ยงเท่าไร?
ตอบ: ซีรีส์ BSM รองรับไฟเลี้ยงกว้าง DC 12~30V แต่สำหรับรุ่นที่มีฟังก์ชัน Analog อย่าง BSM-0604RB-4AD-2DA ผู้ผลิตกำหนดให้ใช้ DC 24~30V เพื่อให้ภาคแปลงสัญญาณทำงานได้เต็มย่าน

ถาม: เปลี่ยนหมายเลข Station และ Baud Rate ได้ไหม?
ตอบ: ได้ ค่าเริ่มต้นคือ Station 1 และ 9600bps 8-N-1 สามารถแก้ไขได้ผ่านซอฟต์แวร์ Modbus_BSI โดยตั้งค่า Station ได้ในช่วง 1~255 และ Baud Rate สูงสุด 115200bps เมื่อตั้งค่าเสร็จต้องปิดไฟเลี้ยงแล้วเปิดใหม่ ค่าจึงจะมีผล
