9 เคล็ดลับเดินสายโมดูล I/O อนุกรม BSM/BSR ให้ทำงานเสถียร ไม่ต้องกลับไปแก้

เคล็ดลับจากหน้างาน (Tips) | โมดูล I/O อุตสาหกรรม | VR Automation

1. เช็กช่วงแรงดันจ่ายไฟให้ตรงรุ่น — สองซีรีส์ไม่เท่ากัน

นี่คือข้อผิดพลาดอันดับหนึ่ง เพราะทั้งสองซีรีส์หน้าตาคล้ายกันแต่รับแรงดันคนละช่วง

ที่มา: ตารางข้อกำหนดสมรรถนะ (性能规格) — คู่มือ BSM series และ BSR series

สังเกตว่า BSR รับแรงดันได้กว้างกว่ามาก จึงทนกับระบบที่แรงดันแกว่งได้ดีกว่า ขณะที่ BSM รุ่นอินพุตเยอะต้องการอย่างน้อย 24V

2. เลือกชนิดเอาต์พุตให้ตรงกับโหลด

ทั้งสองซีรีส์ให้เลือกเอาต์พุตสองแบบ คือหน้าสัมผัสแห้งของรีเลย์ (relay dry contact) กับทรานซิสเตอร์แบบ NPN แต่ละแบบมีขีดจำกัดต่างกันชัดเจน

ที่มา: ตารางข้อกำหนดสมรรถนะ — คู่มือ BSM series และ BSR series

คู่มือ BSR ระบุรายละเอียดเพิ่มสำหรับรุ่น BSR-DO02B ว่า เอาต์พุตทรานซิสเตอร์เป็นแบบ NPN open collector ทนแรงดันไฟตรง 30V และผ่านกระแสสูงสุด 500mA ส่วนเอาต์พุตรีเลย์เป็นสัญญาณหน้าสัมผัสแห้ง ทนแรงดัน 250V และผ่านกระแสสูงสุด 2A

3. ต่อ COM ของทรานซิสเตอร์เข้า GND ทุกช่อง

คู่มือ BSR ระบุไว้ตรงตัวว่า ทุกช่องเอาต์พุตแบบทรานซิสเตอร์ ขั้ว COM ต้องต่อเข้ากับ GND ข้อนี้เป็นสาเหตุที่โมดูลใหม่เอี่ยม “ไม่ทำงาน” บ่อยที่สุด ทั้งที่ตัวโมดูลไม่ได้เสีย

4. เข้าใจโหมดอินพุตสองทิศทาง ผ่านขั้ว S/S

โมดูลใช้อินพุตแบบสองทิศทาง (dual-direction input mode) ซึ่งสลับระดับสัญญาณได้ผ่านขั้ว S/S ตามที่คู่มือ BSR อธิบายไว้

• เมื่อขั้ว S/S ต่อกับขั้วบวก สัญญาณอินพุตจะทำงานที่ระดับต่ำ (low level active)
• เมื่อขั้ว S/S ต่อกับขั้วลบ สัญญาณอินพุตจะทำงานที่ระดับสูง (high level active)

ความยืดหยุ่นนี้ทำให้ใช้ได้กับเซนเซอร์ทั้งแบบ PNP และ NPN โดยไม่ต้องรื้อสาย เพียงย้ายจุดต่อของขั้ว S/S ให้ถูกด้าน

5. ตรวจช่วงแรงดันของสัญญาณดิจิทัลอินพุต

BSM รับสัญญาณเก็บค่าดิจิทัลที่ DC 12V–24V ขณะที่ BSR รับที่ DC 9V–24V หากใช้เซนเซอร์ที่จ่ายสัญญาณ 5V ต้องมีวงจรยกระดับสัญญาณก่อน มิฉะนั้นโมดูลจะอ่านค่าไม่ได้เสถียร

6. ตั้งจัมเปอร์อนาล็อกให้ตรงกับสัญญาณจริง

อินพุตอนาล็อกของทั้งสองซีรีส์รองรับ 0–20mA และ 0–10V ที่ความละเอียด 12 บิต แต่ต้องเลือกโหมดให้ถูก คู่มือ BSR ระบุรายละเอียดของรุ่น BSR-AD20B ไว้ชัดว่า สลับชนิดอินพุตได้ผ่านฝาครอบจัมเปอร์ (jumper cap) บนตัวโมดูล โดยแต่ละโหมดมีอิมพีแดนซ์ภายในต่างกัน

ที่มา: หัวข้อการเดินสายอินพุต/เอาต์พุต รุ่น BSR-AD20B — คู่มือ BSR series

7. ใช้สาย 4–20mA เมื่อต้องเดินไกล

โมดูลรองรับทั้งสองรูปแบบ แต่ในทางปฏิบัติสัญญาณกระแส 4–20mA เป็นมาตรฐานอุตสาหกรรมสำหรับการส่งสัญญาณวัดระยะไกลอย่างเชื่อถือได้ เพราะไม่สูญเสียตามความต้านทานของสายเหมือนสัญญาณแรงดัน และควรใช้สายชีลด์เมื่อเดินระยะยาว

8. ตั้งพารามิเตอร์สื่อสารและหมายเลขสถานีให้ไม่ชนกัน

ที่มา: ตารางข้อกำหนดสมรรถนะและค่าสื่อสารเริ่มต้น — คู่มือ BSM series และ BSR series

ทุกโมดูลออกจากโรงงานด้วยหมายเลขสถานี 1 เหมือนกันหมด ดังนั้นถ้านำมาต่อบัสเดียวกันหลายตัวโดยไม่ตั้งค่าใหม่ จะเกิดการชนกันทันที ให้ตั้งทีละตัวก่อนต่อรวมกัน โดยพารามิเตอร์ทั้งหมดนี้แก้ไขผ่านซอฟต์แวร์ได้ ทั้งหมายเลขสถานี baud rate, IP, หมายเลขพอร์ต และบิตตรวจสอบ

9. ใช้พอร์ตหลายช่องพร้อมกันได้ แต่ต้องรู้ขีดจำกัด

คู่มือ BSM ระบุว่าโมดูลที่มีพอร์ตเครือข่ายรองรับการเชื่อมต่อพร้อมกันได้ 3 TCP client และ 1 UDP client และพอร์ตเครือข่าย, RS232, RS485 ใช้งานพร้อมกันได้ โดยทำหน้าที่เป็นสเตชันลูก (slave) ไม่อ่านข้อมูลเองโดยอัตโนมัติ

สภาพแวดล้อมการติดตั้ง: อุณหภูมิใช้งาน -40 ถึง +70°C แบบไม่มีน้ำแข็งเกาะและไม่มีการควบแน่น ความชื้น 5–85%RH ตัวเรือนเป็นพลาสติกวิศวกรรม ติดตั้งบนราง DIN35 มาตรฐาน ส่วน BSR ยังติดตั้งด้วยรูยึดได้อีกทางหนึ่ง

ดูโมดูล I/O และอุปกรณ์ต่อพ่วงที่มีจำหน่ายได้ที่ หน้าสินค้าทั้งหมด ของ VR Automation

สรุป

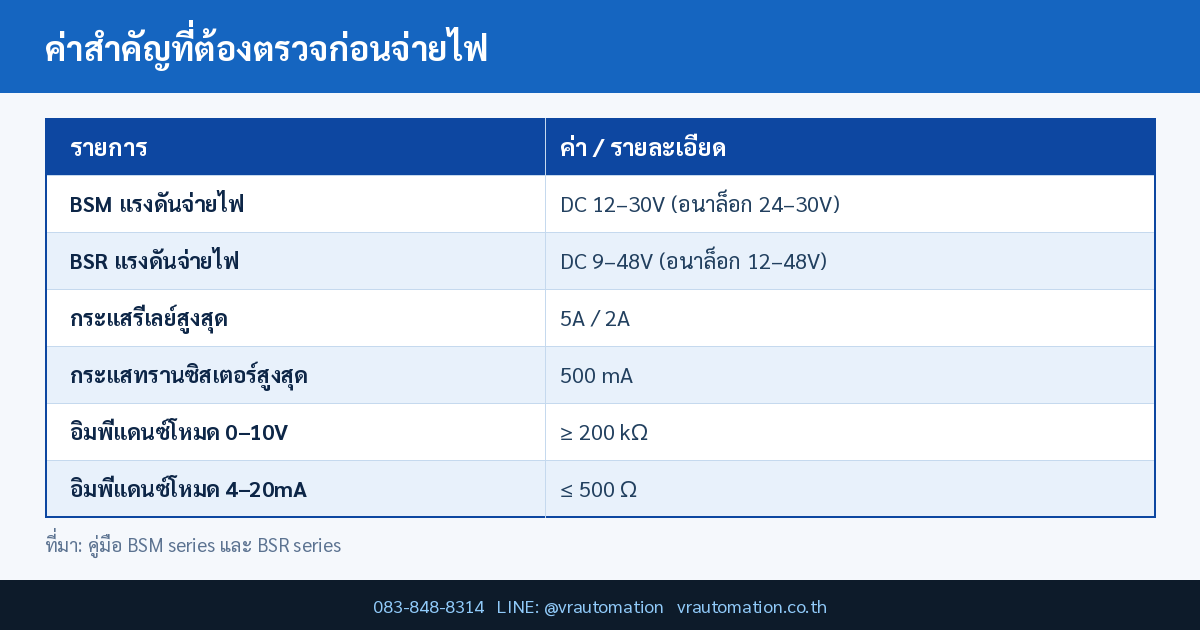

เก้าข้อนี้ครอบคลุมสาเหตุเกือบทั้งหมดของปัญหาหลังติดตั้ง ที่สำคัญที่สุดคือสามข้อแรก ได้แก่ ตรวจช่วงแรงดันให้ตรงรุ่น (BSM 12–30V, BSR 9–48V และรุ่นอนาล็อกต้องการมากกว่านั้น) เลือกชนิดเอาต์พุตให้ตรงกับกระแสของโหลด (รีเลย์ 5A/2A เทียบกับทรานซิสเตอร์ 500mA) และต่อขั้ว COM ของทรานซิสเตอร์เข้า GND ทุกช่อง ถ้าสามข้อนี้ผ่าน ที่เหลือคือการตั้งค่าซึ่งแก้ได้ด้วยซอฟต์แวร์โดยไม่ต้องรื้อสาย

คำถามที่พบบ่อย (FAQ)

BSM กับ BSR รับแรงดันจ่ายไฟต่างกันอย่างไร?

BSM รับ DC 12–30V โดยรุ่นที่มีฟังก์ชันอนาล็อกหรือมีอินพุตตั้งแต่ 16 จุดขึ้นไปต้องใช้ DC 24–30V ส่วน BSR รับได้กว้างกว่าที่ DC 9–48V และรุ่นอนาล็อกต้องใช้ DC 12–48V

ทำไมเอาต์พุตทรานซิสเตอร์ถึงไม่ทำงานทั้งที่ต่อสายครบ?

สาเหตุที่พบบ่อยที่สุดคือไม่ได้ต่อขั้ว COM ของช่องเอาต์พุตนั้นเข้ากับ GND ซึ่งคู่มือระบุไว้ว่าทุกช่องเอาต์พุตแบบทรานซิสเตอร์ต้องต่อ COM เข้า GND เนื่องจากเป็นวงจรแบบ NPN open collector

อ่านค่าอนาล็อกได้ไม่ถูกต้อง ควรตรวจอะไรก่อน?

ให้ตรวจฝาครอบจัมเปอร์บนตัวโมดูลก่อน เพราะโหมดแรงดัน 0–10V มีอิมพีแดนซ์ภายในมากกว่าหรือเท่ากับ 200 kΩ ขณะที่โหมดกระแส 4–20mA มีอิมพีแดนซ์น้อยกว่าหรือเท่ากับ 500 Ω หากตั้งจัมเปอร์ผิดโหมด ค่าที่อ่านได้จะเพี้ยนไปสุดขั้วทันที
