รีวิวเทียบ BSM vs BSR Series โมดูล I/O อนุกรม Modbus เลือกซีรีส์ไหนดี

รีวิวเปรียบเทียบ (Review) | โมดูล I/O อุตสาหกรรม | VR Automation

ภาพรวม: เหมือนกันตรงไหน

ก่อนดูความต่าง ต้องรู้ก่อนว่าอะไรที่เหมือนกัน เพราะจะได้ตัดประเด็นที่ไม่ต้องคิดออกไป

• รองรับโปรโตคอลมาตรฐาน Modbus RTU และ Modbus TCP/UDP เหมือนกัน
• เชื่อมต่อได้กับจอสัมผัสอุตสาหกรรม, คอมพิวเตอร์แม่ข่าย, ไมโครคอนโทรลเลอร์, Arduino และ Raspberry Pi
• อินพุตดิจิทัลรองรับสัญญาณทั้งระดับสูงและระดับต่ำ
• ความละเอียดของอินพุต/เอาต์พุตอนาล็อกเท่ากันที่ 12 บิต
• อินพุต/เอาต์พุตอนาล็อกรองรับ 0–20mA และ 0–10V เหมือนกัน
• รุ่นที่มีพอร์ตเครือข่ายรองรับ 3 TCP client และ 1 UDP client พร้อมกัน
• ติดตั้งบนราง DIN35 มาตรฐาน ตัวเรือนพลาสติกวิศวกรรม
• ค่าสื่อสารเริ่มต้นเหมือนกัน: อนุกรม 9600bps 8/1/ไม่มี parity (สูงสุด 115200bps), IP 192.168.1.117, TCP 500–502, UDP 5000, หมายเลขสถานีเริ่มต้น 1 ปรับได้ 1–255
• เวลาตอบสนองเท่ากัน: อนุกรม 15ms ที่ 9600bps และ 3ms ที่ 115200bps, เครือข่ายน้อยกว่า 2ms
• สภาพแวดล้อมใช้งาน -40 ถึง +70°C ความชื้น 5–85%RH
• กระแสเอาต์พุตสูงสุดและเวลาตอบสนองเท่ากัน: รีเลย์ 5A/2A ตอบสนองต่ำกว่า 20ms, ทรานซิสเตอร์ 500mA ตอบสนองต่ำกว่า 5ms

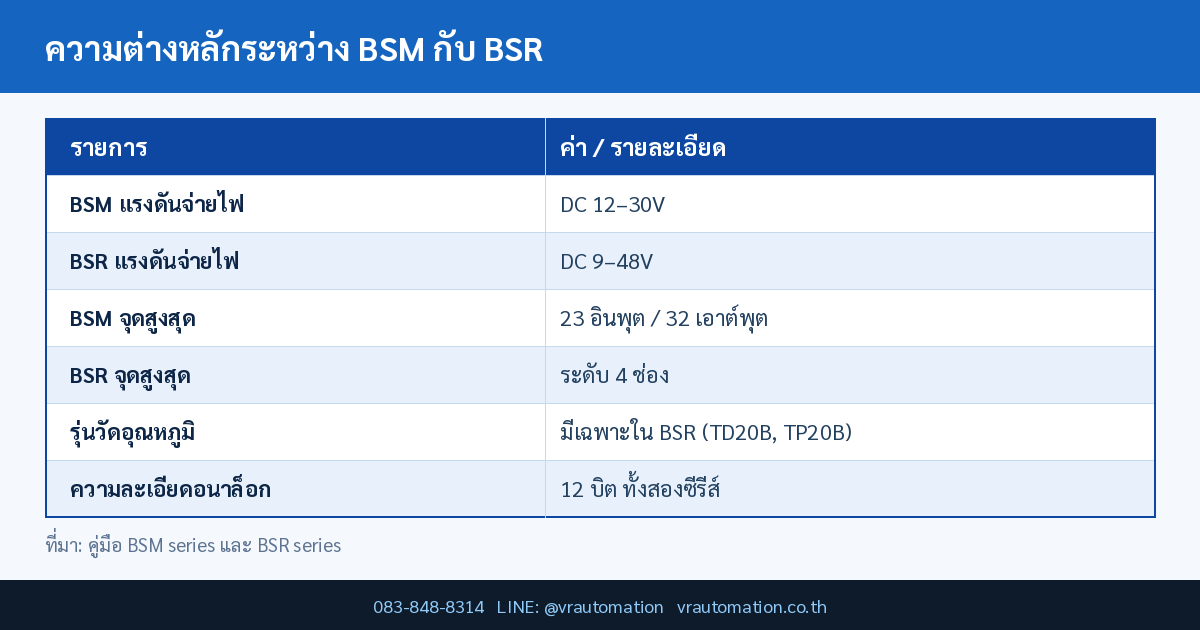

ความต่างที่ตัดสินการเลือก

ที่มา: ตารางข้อกำหนดสมรรถนะและตารางรายการรุ่น (型号一览) — คู่มือ BSM series และ BSR series

รายการรุ่นของ BSM Series

BSM ใช้กฎการตั้งชื่อแบบ BSM-□□□□RB-□AD-□DA โดยตัวเลขสองหลักแรกคือจำนวนช่องอินพุตดิจิทัล สองหลักถัดมาคือจำนวนช่องเอาต์พุตดิจิทัล ตามด้วยรหัสอินเทอร์เฟซ (RB = พอร์ตอนุกรมล้วน, E = พอร์ตเครือข่าย + พอร์ตอนุกรม) และท้ายสุดคือจำนวนช่องอนาล็อกอินพุตและเอาต์พุต

ที่มา: ตารางรายการรุ่น (型号一览) — คู่มือ BSM series

รายการรุ่นของ BSR Series

BSR ใช้กฎ BSR-□□□□B โดยรหัสตัวแรกบอกชนิดฟังก์ชัน (DO = เอาต์พุตดิจิทัล, DI = อินพุตดิจิทัล, AD = อินพุตอนาล็อก, DA = เอาต์พุตอนาล็อก, TD = เทอร์โมคัปเปิล, TP = เทอร์โมเรซิสแตนซ์, TW = โมดูลชั่งน้ำหนัก, DR = เครือข่ายเป็นอนุกรม) ตามด้วยจำนวนช่องอินพุตและเอาต์พุต และปิดท้ายด้วยรหัสอินเทอร์เฟซ (A = เครือข่าย + RS232 + RS485, B = RS232 + RS485)

ที่มา: ตารางรายการรุ่น (型号一览) — คู่มือ BSR series

เลือกอย่างไรให้ตรงงาน

เลือก BSM Series เมื่อ

• ต้องการจุด I/O จำนวนมากในอุปกรณ์ชิ้นเดียว เช่น 16 อินพุต 16 เอาต์พุต หรือมากกว่า
• ต้องการรวมทั้งดิจิทัลและอนาล็อกไว้ในตัวเดียว เช่น BSM-1104RB-8AD-2DA ที่ให้อินพุตอนาล็อกถึง 8 ช่อง
• มีพื้นที่ในตู้พอสำหรับตัวเรือนขนาดใหญ่ (แบบ C หรือ D)
• แหล่งจ่ายไฟในระบบเป็น 24V ที่เสถียร

เลือก BSR Series เมื่อ

• ต้องการวัดอุณหภูมิด้วยเทอร์โมคัปเปิลชนิด K หรือ PT100 RTD ซึ่งมีเฉพาะใน BSR
• แหล่งจ่ายไฟในระบบไม่คงที่ หรือเป็นระบบ 12V/48V เพราะ BSR รับได้กว้างถึง DC 9–48V
• ต้องการเพิ่มจุดสัญญาณทีละน้อย และอยากกระจายโมดูลไปตามจุดต่าง ๆ แทนที่จะรวมไว้ที่เดียว
• พื้นที่ติดตั้งจำกัด หรือต้องยึดด้วยรูยึดแทนราง DIN

ดูโมดูล I/O อนุกรมและอุปกรณ์ต่อพ่วงที่มีจำหน่ายได้ที่ หน้าสินค้าทั้งหมด ของ VR Automation

สรุปคำแนะนำ

ถ้ามองในภาพรวม BSM คือทางเลือกแบบ “รวมศูนย์” เหมาะกับตู้คอนโทรลที่ต้องการจุดสัญญาณจำนวนมากในที่เดียว ส่วน BSR คือทางเลือกแบบ “กระจายและเฉพาะทาง” เหมาะกับการเพิ่มจุดวัดทีละน้อย โดยเฉพาะงานวัดอุณหภูมิที่ BSM ไม่มีให้ ที่สำคัญ BSR ยังรับแรงดันจ่ายไฟได้กว้างกว่ามากที่ DC 9–48V ทำให้ยืดหยุ่นกว่าในระบบที่แรงดันไม่คงที่ ทั้งสองซีรีส์ใช้โปรโตคอลและค่าเริ่มต้นเดียวกัน จึงผสมกันในระบบเดียวได้โดยไม่มีปัญหา ขอเพียงตั้งหมายเลขสถานีไม่ให้ซ้ำกัน

คำถามที่พบบ่อย (FAQ)

BSM กับ BSR ใช้ร่วมกันในระบบเดียวได้ไหม?

ได้ เพราะทั้งสองซีรีส์รองรับโปรโตคอล Modbus RTU และ Modbus TCP/UDP เหมือนกัน ใช้ค่าสื่อสารเริ่มต้นชุดเดียวกัน และมีเวลาตอบสนองใกล้เคียงกัน เพียงต้องตั้งหมายเลขสถานีของแต่ละตัวไม่ให้ซ้ำกันในช่วง 1–255

ถ้าต้องวัดอุณหภูมิ ควรเลือกซีรีส์ไหน?

ต้องเลือก BSR เพราะมีรุ่นเฉพาะทางสำหรับงานอุณหภูมิ ได้แก่ BSR-TD20B สำหรับเทอร์โมคัปเปิลชนิด K จำนวน 2 ช่อง และ BSR-TP20B สำหรับ PT100 RTD จำนวน 2 ช่อง โดยผู้ผลิตยังรับสั่งผลิตให้รองรับเซนเซอร์ชนิดอื่นได้

ซีรีส์ไหนทนกับแรงดันจ่ายไฟที่ไม่คงที่มากกว่า?

BSR ทนได้กว้างกว่าชัดเจน โดยรับ DC 9–48V (รุ่นอนาล็อก DC 12–48V) ขณะที่ BSM รับ DC 12–30V และรุ่นที่มีอนาล็อกหรืออินพุตตั้งแต่ 16 จุดขึ้นไปต้องการ DC 24–30V
