สรุปสเปค AMT070W016-L1024X600R Kinseal HMI Core Board | VR Automation
ส.ค.
AMT070W016-L1024X600R เป็น Core Board สำหรับจอ HMI ขนาด 7 นิ้ว ที่รองรับความละเอียดสูงสุด 1024 × 600 พิกเซล ใช้ CPU ARM9 600 MHz พร้อม DDR 32 MB และ SPI NAND Flash 64 MB เชื่อมต่อจอผ่านอินเทอร์เฟซ 50 พิน ระยะพิน 0.5 มม. บนบอร์ดขนาดเพียง 65 × 50 × 5 มม. น้ำหนัก 20 กรัม สำหรับงานที่ผู้ผลิตต้องการฝังจอลงในผลิตภัณฑ์ของตัวเอง
สเปคเทคนิคหลัก AMT070W016-L1024X600R

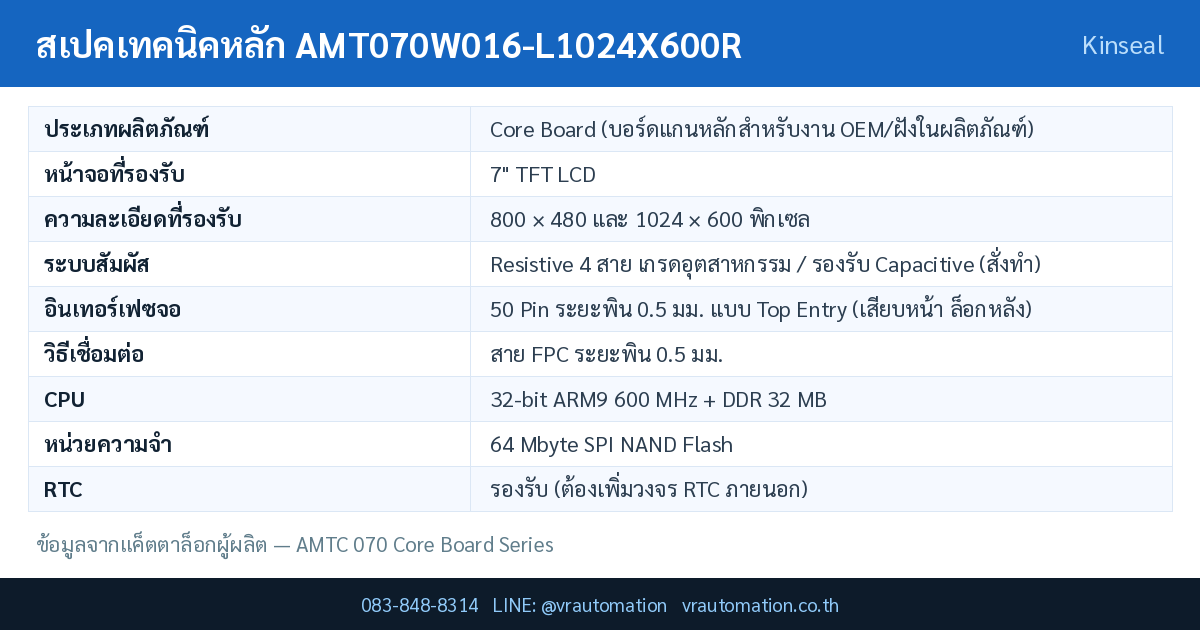

ตารางด้านล่างสรุปค่าทางเทคนิคของ AMT070W016-L1024X600R ทั้งหมดตามที่ระบุในแค็ตตาล็อกผู้ผลิต (AMTC 070 Core Board Series) ทุกค่าเป็นค่าที่ถอดจากเอกสารต้นทาง ไม่ได้ประมาณการ
| รายการ | ค่าตามสเปค |
|---|---|
| ประเภทผลิตภัณฑ์ | Core Board (บอร์ดแกนหลักสำหรับงาน OEM/ฝังในผลิตภัณฑ์) |
| หน้าจอที่รองรับ | 7″ TFT LCD |
| ความละเอียดที่รองรับ | 800 × 480 และ 1024 × 600 พิกเซล |
| ระบบสัมผัส | Resistive 4 สาย เกรดอุตสาหกรรม / รองรับ Capacitive (สั่งทำ) |
| อินเทอร์เฟซจอ | 50 Pin ระยะพิน 0.5 มม. แบบ Top Entry (เสียบหน้า ล็อกหลัง) |
| วิธีเชื่อมต่อ | สาย FPC ระยะพิน 0.5 มม. |
| CPU | 32-bit ARM9 600 MHz + DDR 32 MB |
| หน่วยความจำ | 64 Mbyte SPI NAND Flash |
| RTC | รองรับ (ต้องเพิ่มวงจร RTC ภายนอก) |
| เก็บข้อมูลเมื่อไฟดับ | รองรับ (ต้องเพิ่มวงจรสำรองไฟ) |
| เก็บข้อมูลประวัติ/Alarm เมื่อไฟดับ | รองรับ (ต้องเพิ่มวงจรสำรองไฟ หรือใช้เวอร์ชัน FRAM) |
| ปรับความสว่าง Backlight | รองรับ |
| Buzzer | รองรับ |
| พอร์ต USB | ใช้ได้เมื่อเพิ่มวงจร USB |
| วิธีดาวน์โหลดโปรแกรม | SD Card (ค่าเริ่มต้น) / USB และ USB Flash Drive ต้องเพิ่มวงจร |
| พอร์ตสื่อสาร | COM1: TTL, COM2: TTL |
| กำลังไฟสูงสุด | 3.5 W |
| แรงดันไฟเลี้ยง | DC 5 V |
| ป้องกันไฟกระชาก | Surge ±500 V (เพิ่มวงจรป้องกันที่บอร์ดฐาน) |
| ทนไฟดับชั่วขณะ | < 5 ms |
| อุณหภูมิใช้งาน | -10 °C ถึง 50 °C |
| อุณหภูมิเก็บรักษา | -30 °C ถึง 70 °C |
| ความชื้น | 10–90 %RH (ไม่ควบแน่น) |
| ทนแรงสั่นสะเทือน | 10–25 Hz แกน X, Y, Z (2g / 30 นาที) |
| ขนาดบอร์ด | 65 × 50 × 5 มม. |
| น้ำหนักสุทธิ | 20 กรัม |
| เฟิร์มแวร์ | AMT070W016-L800X480R.bin / AMT070W016-L1024X600R.bin |
| ซอฟต์แวร์ | HMIStudio |
จุดเด่นของ AMT070W016-L1024X600R Kinseal
- รองรับความละเอียด 1024 × 600 บนบอร์ดขนาดเพียง 65 × 50 มม. — ให้ภาพละเอียดกว่ารุ่น 4.3 นิ้วอย่างชัดเจน เหมาะกับหน้าจอที่ต้องแสดงกราฟหรือตารางหลายคอลัมน์
- อินเทอร์เฟซจอ 50 พิน (มากกว่ารุ่น 043 ที่ใช้ 40 พิน) — รองรับสัญญาณ RGB ที่ความละเอียดสูงขึ้นได้ครบ
- CPU และหน่วยความจำเท่ากับรุ่น 4.3 นิ้ว (ARM9 600 MHz, DDR 32 MB, NAND 64 MB) — ทีมพัฒนาใช้ HMIStudio ชุดเดียวกันได้ ลดเวลาเรียนรู้เมื่อทำหลายขนาดจอ
- น้ำหนักเพียง 20 กรัม และหนา 5 มม. — แทบไม่กินพื้นที่ในเคสผลิตภัณฑ์ เหมาะกับงานที่ต้องคุมความหนาโดยรวม
- ใช้ไฟ DC 5 V เท่ากับรุ่น 043 — ออกแบบภาคจ่ายไฟบนบอร์ดฐานร่วมกันได้ทั้งสองขนาดจอ
เปรียบเทียบรุ่นในซีรีส์ AMTC 070 Core Board
ซีรีส์เดียวกันมีรหัสท้ายรุ่นหลายแบบ ซึ่งกำหนดคุณสมบัติที่ต่างกัน — ตารางนี้ช่วยให้เลือกรหัสรุ่นได้ตรงกับงานตั้งแต่ตอนสั่งซื้อ เพราะคุณสมบัติเหล่านี้กำหนดมาจากฮาร์ดแวร์ ไม่สามารถปรับเปลี่ยนภายหลังได้
| รหัสรุ่น | ความละเอียดจอ | ไฟล์เฟิร์มแวร์ |
|---|---|---|
| AMT070W016-L800X480R | 800 × 480 | AMT070W016-L800X480R.bin |
| AMT070W016-L1024X600R | 1024 × 600 | AMT070W016-L1024X600R.bin |
การใช้งานในอุตสาหกรรม
เครื่องมือแพทย์และเครื่องวิเคราะห์ในห้องแล็บ
หน้าจอ 7 นิ้ว 1024 × 600 แสดงกราฟผลการวัดและพารามิเตอร์ได้ครบในหน้าเดียว
ตู้บริการอัตโนมัติและ Kiosk ขนาดเล็ก
ฝังบอร์ดในเคสที่ออกแบบเอง คุมหน้าตาแบรนด์ได้เต็มที่ พร้อมความละเอียดที่พออ่านตัวหนังสือขนาดเล็กได้
แผงควบคุมเครื่องจักร OEM ที่ผลิตจำนวนมาก
ต้นทุนต่อหน่วยต่ำกว่าจอสำเร็จรูป และเลือกใส่เฉพาะฟีเจอร์ที่งานต้องการ
ดูสินค้ากลุ่ม HMI รุ่นอื่นที่เราจำหน่ายได้ที่ หมวด HMI บน vrautomation.co.th หรือเลือกดูสินค้าทั้งหมดที่ หน้าร้านค้า
คำถามที่พบบ่อย (FAQ)
ต่างจาก AMT043W016 อย่างไร?
ต่างที่ขนาดจอที่รองรับ (7 นิ้ว เทียบกับ 4.3 นิ้ว) ความละเอียดสูงสุด (1024×600 เทียบกับ 800×480) จำนวนพินอินเทอร์เฟซจอ (50 พิน เทียบกับ 40 พิน) และขนาดบอร์ด (65×50 มม. เทียบกับ 62.8×40 มม.) ส่วน CPU หน่วยความจำ และไฟเลี้ยงเหมือนกัน
บอร์ดนี้มี Ethernet หรือ Wi-Fi ไหม?
แค็ตตาล็อกระบุพอร์ตสื่อสารเป็น COM1 และ COM2 แบบ TTL เท่านั้น ไม่ได้ระบุ Ethernet หรือ Wi-Fi หากต้องการเชื่อมเครือข่าย ต้องออกแบบโมดูลเพิ่มบนบอร์ดฐาน
กินไฟเท่าไร และใช้ไฟกี่โวลต์?
ใช้ไฟ DC 5 V กำลังไฟสูงสุดที่ระบุคือ 3.5 W หรือประมาณ 0.7 A ที่ 5 V ควรออกแบบภาคจ่ายไฟให้เผื่ออย่างน้อย 1 A
สรุป
AMT070W016-L1024X600R เป็นบอร์ดแกนหลัก HMI 7 นิ้วจาก Kinseal ที่มีจุดยืนชัดเจนในซีรีส์ AMTC 070 Core Board ประเด็นสำคัญที่ควรตรวจก่อนสั่งซื้อคือรหัสท้ายรุ่นที่กำหนดพอร์ตสื่อสาร แรงดันไฟเลี้ยงที่รองรับ และขนาดติดตั้งจริง เพราะทั้งสามข้อนี้เปลี่ยนภายหลังไม่ได้ หากไม่แน่ใจว่ารหัสรุ่นไหนตรงกับงานของคุณ ทีมวิศวกรของ VR Automation ยินดีช่วยตรวจสเปคให้ก่อนสั่งซื้อ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: Product Selection Guide 2026 (English).pptx — Shenzhen Kinseal Intelligent Control Technology Co., Ltd. (สไลด์ที่ 60) — เอกสารเทคนิคจากผู้ผลิต จัดเก็บโดย VR Automation
- ELECTRONIC ASSEMBLY — Embedded HMI displays for industry — อ้างอิงการใช้งานโมดูลจอแบบฝังในผลิตภัณฑ์อุตสาหกรรม
- ELECTRONIC ASSEMBLY — Serial HMI displays — อ้างอิงแนวทางการเชื่อมต่อจอ HMI ผ่านพอร์ตซีเรียล/TTL
- KINSEAL — เว็บไซต์ผู้ผลิต — ข้อมูลผู้ผลิตและสายผลิตภัณฑ์ AMT Core Board
