สรุปสเปค 80HK-A03230-CS2A3-N Samkoon AC Servo Motor ครบจบ ฉบับวิศวกร

Name: 80HK-A03230-CS2A3-N Samkoon AC Servo Motor
Brand: Samkoon
SKU: 80HK-A03230-CS2A3-N
Availability: InStock

วันที่ 22/08/2569 | สรุปสเปคสินค้า | VR Automation

80HK-A03230-CS2A3-N คือมอเตอร์เซอร์โว AC ตระกูล HK ของ Samkoon หน้าแปลน 80 มม. กำลังพิกัด 1000 W แรงบิดพิกัด 3.2 N·m ที่ 3000 rpm ใช้ไฟ 220 VAC พร้อมเอ็นโค้ดเดอร์แม่เหล็กสัมบูรณ์ 17 บิต แบบแยกส่วน single-turn และมีเบรกยึด เป็นรุ่นที่ออกแบบให้ทำงานคู่กับไดรฟ์ตระกูล R8 โดยตรง บทความนี้ถอดสเปคทุกบรรทัดจากตารางเลือกรุ่นในแค็ตตาล็อกอย่างเป็นทางการ พร้อมระบุไดรฟ์และสายที่ต้องสั่งควบคู่ เพื่อให้สั่งซื้อครบชุดในครั้งเดียว ไม่ต้องรอของขาด

ทำความเข้าใจ 80HK-A03230-CS2A3-N ก่อนตัดสินใจ

ในงานออกแบบเครื่องจักร การเลือกมอเตอร์เซอร์โวไม่ได้ดูแค่ตัวเลขกำลังวัตต์ แต่ต้องพิจารณา 3 แกนพร้อมกัน คือ แรงบิดที่โหลดต้องการจริง ความเร็วรอบที่กระบวนการต้องวิ่ง และโมเมนต์ความเฉื่อยของโหลดเทียบกับโรเตอร์ สำหรับ 80HK-A03230-CS2A3-N ค่าที่แค็ตตาล็อกระบุคือ แรงบิด 3.2 N·m ที่ 3000 rpm และโมเมนต์ความเฉื่อยโรเตอร์ 2.27 kg·cm² ตัวเลขสุดท้ายนี้คือค่าที่วิศวกรมักมองข้าม แต่เป็นตัวกำหนดว่าระบบจะจูนขึ้นหรือไม่

ถอดรหัสรุ่น 80HK-A03230-CS2A3-N ทีละหลัก

Samkoon กำหนดกฎการตั้งชื่อรุ่นตระกูล HK ไว้ชัดเจน ทำให้อ่านสเปคได้จากรหัสรุ่นโดยไม่ต้องเปิดแค็ตตาล็อก:

รหัส	ความหมาย	ค่าของรุ่นนี้
80	ขนาดหน้าแปลน (mm)	80 x 80 มม.
HK	ตระกูลผลิตภัณฑ์	มอเตอร์เซอร์โว AC ตระกูล HK
A	ชนิดเอ็นโค้ดเดอร์	A: เอ็นโค้ดเดอร์สัมบูรณ์ 17 บิต
032	แรงบิดพิกัด	3.2 N·m
30	ความเร็วรอบพิกัด	3000 rpm
C	ประเภทเอ็นโค้ดเดอร์	C: แม่เหล็ก (Magnetic encoder)
S	จำนวนรอบที่จำได้	S: single-turn
2	แรงดันอินพุต	2: AC 220V
A	โครงสร้างปลายเพลา	A: ลิ่มแบน ความกว้างลิ่ม 6 มม.
3	เบรก	3: มีเบรกยึด (holding brake)
N	เวอร์ชันมอเตอร์	N (ขั้วต่อแบบสามไม้ไผ่ / Sanzhu terminal)

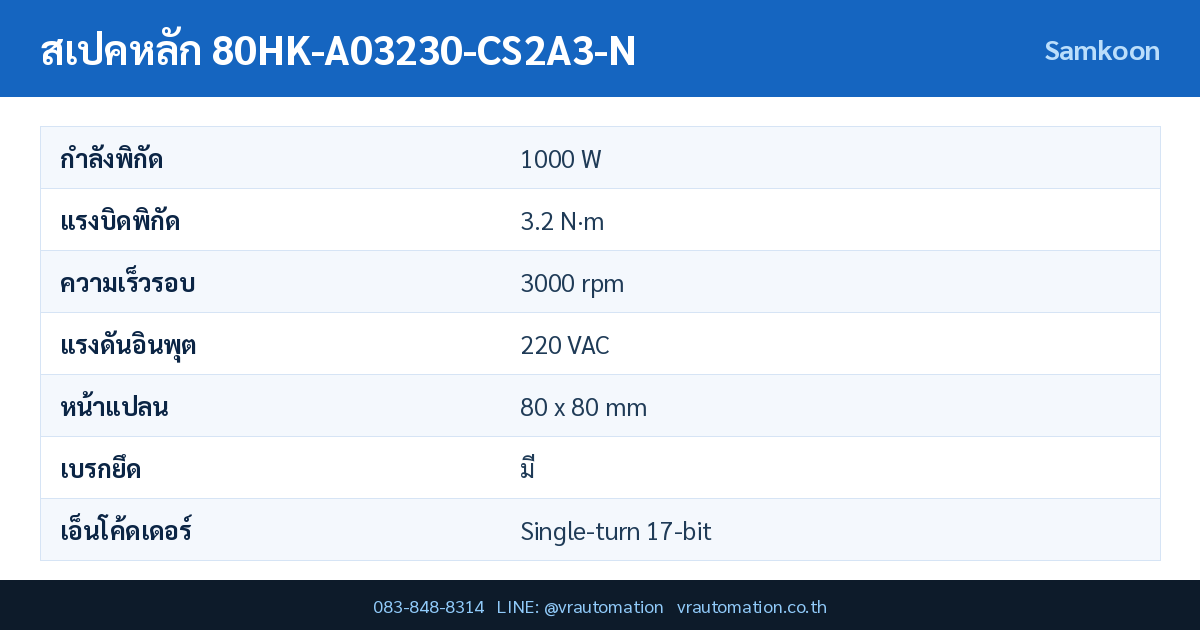

สเปคเทคนิคหลัก 80HK-A03230-CS2A3-N

รายการ	ค่าตามแค็ตตาล็อก
กำลังพิกัด (Rated Power)	1000 W
แรงบิดพิกัด (Rated Torque)	3.2 N·m
ความเร็วรอบพิกัด (Rated Speed)	3000 rpm
กระแสพิกัด (Rated Current)	4.4 A
แรงดันอินพุต	220 VAC (1 เฟส/3 เฟส)
ขนาดหน้าแปลน	80 x 80 มม.
ความยาวตัวมอเตอร์	147 มม.
โมเมนต์ความเฉื่อยโรเตอร์	2.27 kg·cm²
เบรกยึด (Holding Brake)	มี
เอ็นโค้ดเดอร์	แม่เหล็กสัมบูรณ์ 17 บิต แบบแยกส่วน single-turn

💡 Pro Tip: 80HK-A03230-CS2A3-N เป็นรุ่นที่มีเบรกยึดในตัว ทำให้ตัวมอเตอร์ยาว 147 มม. อย่าลืมเผื่อความลึกตู้/โครงสร้างเครื่องตั้งแต่ขั้นตอนออกแบบ เพราะรุ่นไม่มีเบรกในซีรีส์เดียวกันสั้นกว่าหลายสิบมิลลิเมตร และเบรกยึดออกแบบมาเพื่อ ‘ยึดตำแหน่งเมื่อไฟดับ’ ไม่ใช่ ‘เบรกขณะหมุน’ — ห้ามใช้หยุดโหลดที่กำลังเคลื่อนที่

จุดเด่นของ 80HK-A03230-CS2A3-N

เอ็นโค้ดเดอร์สัมบูรณ์ 17 บิต — ให้ความละเอียด 131,072 พัลส์ต่อรอบ ทำให้ควบคุมตำแหน่งได้ละเอียดระดับงานประกอบและงานตัด
ตรวจตำแหน่งภายในรอบเดียว (single-turn) แบบแยกส่วน — โครงสร้างเรียบง่าย ไม่ต้องดูแลแบตเตอรี่สำรอง ลดงานบำรุงรักษาระยะยาว
แรงบิด 3.2 N·m ที่ 3000 rpm — จับคู่กำลัง 1000 W ได้พอดีกับไดรฟ์ R8-2210P(Z/C)-N (1000W)
ระบบไฟ 220 VAC — ต่อไฟ 220V ได้โดยตรง ไม่ต้องใช้หม้อแปลงเพิ่ม เหมาะกับเครื่องจักรที่ติดตั้งในโรงงานทั่วไป
โมเมนต์ความเฉื่อยโรเตอร์ 2.27 kg·cm² — ค่าที่ใช้คำนวณอัตราส่วนความเฉื่อยกับโหลดก่อนสั่งซื้อจริง

ไดรฟ์และสายที่ต้องสั่งควบคู่

มอเตอร์เซอร์โวใช้งานเดี่ยวไม่ได้ ต้องสั่งไดรฟ์และสายให้ครบชุด ตารางด้านล่างคือชุดที่แค็ตตาล็อกระบุไว้สำหรับคลาสกำลัง 1000 W ที่ 220 VAC:

รายการ	รุ่นที่ต้องสั่ง	หมายเหตุ
ไดรฟ์เซอร์โว	R8-2210P(Z/C)-N (1000W)	ไดรฟ์คลาส 1000W 220VAC
สายเอ็นโค้ดเดอร์	HF-N(D)ความยาวP1-SC04B (หัวสามไม้ไผ่ 4 แกน)	N = สายทั่วไป, D = สายทนการดัดงอ (ราง drag chain)
สายกำลัง (Power)	HP-N(D)ความยาวP2-SC04B (หัวสามไม้ไผ่ มีเบรก)	เลือกความยาวมาตรฐาน 0.5–15 เมตร
สายควบคุม (Control)	ไม่แถมมากับมอเตอร์	ขั้วต่อฝั่งไดรฟ์เป็น DB44 สั่งสำเร็จรูปหรือเข้าหัวเองได้

⚠️ ข้อควรระวัง: รหัส P(Z/C) ในชื่อไดรฟ์หมายถึงชนิดการสื่อสาร — P คือพัลส์/อนาล็อก, Z คือ EtherCAT, C คือ CANopen ต้องเลือกให้ตรงกับคอนโทรลเลอร์ที่ใช้ตั้งแต่ตอนสั่งซื้อ เพราะเปลี่ยนภายหลังไม่ได้ นอกจากนี้แค็ตตาล็อกระบุว่าสายยาวเกิน 15 เมตรต้องเพิ่มขนาดแกนสายเพื่อรักษาคุณภาพสัญญาณ ราคาจะขยับขึ้นมาก

เปรียบเทียบกับรุ่นใกล้เคียงในตระกูลเดียวกัน

รุ่น	กำลัง	แรงบิด	รอบ	แรงดัน	เบรก	ความยาว
80HK-A03230-CS2A3-N	1000 W	3.2 N·m	3000 rpm	220 VAC	มี	147 มม.
80HK-A03230-CS2A2-N	1000 W	3.2 N·m	3000 rpm	220 VAC	ไม่มี	113 มม.
80HK-A03230-CM2A3-N	1000 W	3.2 N·m	3000 rpm	220 VAC	มี	147 มม.
80HK-A03230-CS2A3-A	1000 W	3.2 N·m	3000 rpm	220 VAC	มี	147 มม.

การใช้งานในอุตสาหกรรม

เครื่องบรรจุภัณฑ์และเครื่องติดฉลาก — กำลัง 1000 W แรงบิด 3.2 N·m เหมาะกับแกนป้อนฟิล์ม แกนตัด และแกนหมุนหัวจ่ายที่ต้องหยุดตำแหน่งซ้ำเดิมทุกรอบ
ระบบขนถ่ายชิ้นงานและ Pick & Place — เอ็นโค้ดเดอร์สัมบูรณ์ช่วยลดเวลา homing ตอนเปิดเครื่อง ทำให้สายการผลิตกลับมาเดินได้เร็วขึ้นหลังไฟดับ
เครื่องจักรงานสิ่งทอ ยาง และพลาสติก — รองรับการเดินต่อเนื่องในสภาพแวดล้อมโรงงานทั่วไป ใช้คู่กับไดรฟ์ R8 ที่มีฟังก์ชันตรวจจับความถี่เรโซแนนซ์และปรับพารามิเตอร์อัตโนมัติ

ดูสินค้ากลุ่มเซอร์โวมอเตอร์และไดรฟ์ทั้งหมดได้ที่ หมวดเซอร์โวมอเตอร์ บน vrautomation.co.th หรือดูสินค้าออโตเมชันทั้งร้านที่ หน้าร้านค้า

คำถามที่พบบ่อย (FAQ)

80HK-A03230-CS2A3-N ต้องใช้ไดรฟ์รุ่นไหน?

แค็ตตาล็อกระบุให้ใช้ R8-2210P(Z/C)-N (1000W) สำหรับคลาสกำลัง 1000 W ที่ 220 VAC โดยเลือกรหัส P / Z / C ตามชนิดการสื่อสารที่คอนโทรลเลอร์รองรับ

เอ็นโค้ดเดอร์ของ 80HK-A03230-CS2A3-N ต้องใช้แบตเตอรี่หรือไม่?

รุ่นนี้ใช้เอ็นโค้ดเดอร์ single-turn แบบสัมบูรณ์ชนิดไม่ใช้แบตเตอรี่ จึงไม่ต้องดูแลแบตเตอรี่สำรอง แต่จะจำได้เฉพาะตำแหน่งภายในหนึ่งรอบเท่านั้น

ใช้ 80HK-A03230-CS2A3-N แทนรุ่นที่มี/ไม่มีเบรกได้เลยหรือไม่?

ไม่ได้โดยตรง เพราะความยาวตัวมอเตอร์ต่างกัน (147 มม. สำหรับรุ่นนี้) และสายกำลังของรุ่นมีเบรกใช้สาย 6 แกน ส่วนรุ่นไม่มีเบรกใช้ 4 แกน ต้องเปลี่ยนสายตามไปด้วย

ติดต่อสั่งซื้อ 80HK-A03230-CS2A3-N Samkoon VR Automation

แหล่งข้อมูลและมาตรฐานอ้างอิง

แค็ตตาล็อก: 【显控科技】伺服系统产品选型手册-20250723.pdf (Samkoon Servo System Product Selection Guide) — เอกสารเทคนิคจากผู้ผลิต (ข้อมูลสเปคทั้งหมดในบทความนี้อ้างอิงจากไฟล์นี้)
SANYO DENKI — Absolute Encoders & Battery Life on Servo Systems — อ้างอิงประเด็นแบตเตอรี่สำรองของเอ็นโค้ดเดอร์ multi-turn และการบำรุงรักษา
PLCtalk — 380V versus 220V Servo Motor (ประสบการณ์จากวิศวกรหน้างาน) — อ้างอิงข้อพิจารณาการเลือกแรงดันระบบเซอร์โว 380V เทียบกับ 220V
Auric — 380V Servo Motor Engineering Comparison — อ้างอิงข้อดีเชิงวิศวกรรมของระบบ 380V ต่อกระแสและขนาดสายไฟ
