Wire Ferrule vs สายเปลือย (Bare Wire) ต่อเข้า Terminal Block แบบไหนดีกว่ากัน

วันที่ 30 กรกฎาคม 2569 | บทความเปรียบเทียบเทคนิค | VR Automation

สรุปย่อ: Wire Ferrule คือปลอกโลหะที่ย้ำ (Crimp) ครอบปลายสายฝอยก่อนต่อเข้า Terminal เพื่อป้องกันเส้นลวดปลิ้นและเพิ่มความมั่นคงของหน้าสัมผัส ต่างจากสายเปลือยที่ต่อตรงโดยไม่มีปลอกซึ่งเสี่ยงเส้นลวดหลุดปลิ้นออกและหน้าสัมผัสไม่แน่นอนในระยะยาว

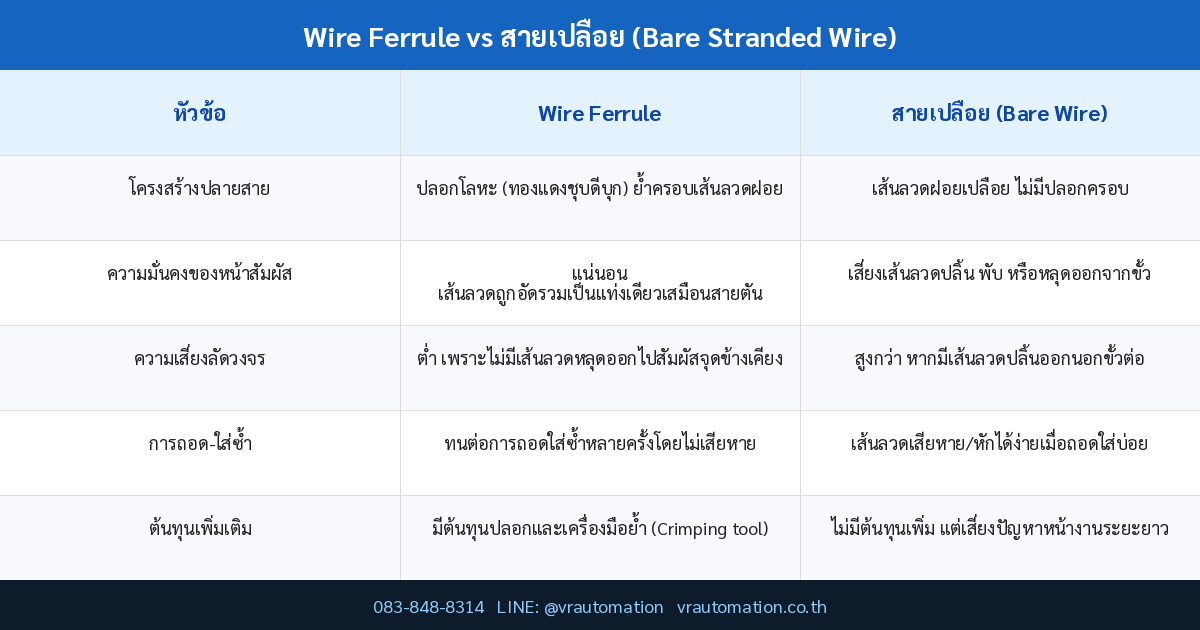

ตารางเปรียบเทียบ Wire Ferrule vs สายเปลือย (Bare Wire)

หัวข้อ	Wire Ferrule	สายเปลือย (Bare Wire)
โครงสร้างปลายสาย	ปลอกโลหะ (ทองแดงชุบดีบุก) ย้ำครอบเส้นลวดฝอย	เส้นลวดฝอยเปลือย ไม่มีปลอกครอบ
ความมั่นคงของหน้าสัมผัส	แน่นอน เส้นลวดถูกอัดรวมเป็นแท่งเดียวเสมือนสายตัน	เสี่ยงเส้นลวดปลิ้น พับ หรือหลุดออกจากขั้ว
ความเสี่ยงลัดวงจร	ต่ำ เพราะไม่มีเส้นลวดหลุดออกไปสัมผัสจุดข้างเคียง	สูงกว่า หากมีเส้นลวดปลิ้นออกนอกขั้วต่อ
การถอด-ใส่ซ้ำ	ทนต่อการถอดใส่ซ้ำหลายครั้งโดยไม่เสียหาย	เส้นลวดเสียหาย/หักได้ง่ายเมื่อถอดใส่บ่อย
ต้นทุนเพิ่มเติม	มีต้นทุนปลอกและเครื่องมือย้ำ (Crimping tool)	ไม่มีต้นทุนเพิ่ม แต่เสี่ยงปัญหาหน้างานระยะยาว

จุดเด่นของ Wire Ferrule

ปลอกโลหะที่ถูกย้ำด้วยเครื่องมือเฉพาะ (Crimping Tool) จะอัดเส้นลวดฝอยให้รวมกันแน่นเสมือนเป็นสายตัน (Solid wire) ตลอดความยาวปลอก ทำให้แรงกดจาก Terminal สม่ำเสมอ
ป้องกันปัญหาเส้นลวดปลิ้นออกนอกขั้วต่อระหว่างใส่สาย ซึ่งเป็นสาเหตุการลัดวงจรที่พบบ่อยในตู้คอนโทรลที่ใช้สายฝอย
เหมาะอย่างยิ่งกับ Spring Terminal ที่ต้องพึ่งพาแรงกดสัมผัสจากสปริง การมีปลอกช่วยให้แรงกดกระจายทั่วถึงและไม่ทำให้เส้นลวดบางเส้นขาดออกจากกัน
ในงานที่ต้องถอดเปลี่ยนสายบ่อย (เช่น ระหว่าง Commissioning) ปลอกจะช่วยป้องกันไม่ให้เส้นลวดเสียหายจากการถอดใส่ซ้ำหลายรอบ

ข้อจำกัดของสายเปลือย (ไม่ใส่ Ferrule)

เมื่อขันสกรูหรือดันเข้า Spring Terminal เส้นลวดฝอยอาจปลิ้นออกด้านนอก พับกลับใต้แรงกด หรือมีบางเส้นหลุดออกไปสัมผัสจุดข้างเคียงจนเกิดลัดวงจร
หน้าสัมผัสไฟฟ้าอาจยังผ่านการทดสอบ Continuity แต่ความมั่นคงเชิงกลของจุดต่อไม่แน่นอน อาจหลวมหรือหลุดได้เมื่อมีการสั่นสะเทือน
ในสภาพแวดล้อมที่มีความชื้นหรือออกซิเดชัน เส้นลวดฝอยเปลือยเสี่ยงต่อการเกิดสนิมที่ผิวสัมผัสมากกว่าปลอกโลหะชุบ
ไม่เหมาะกับการถอดใส่ซ้ำบ่อยครั้ง เพราะเส้นลวดฝอยจะค่อยๆ ขาดทีละเส้นจนหน้าตัดที่แท้จริงเล็กลงกว่าที่ออกแบบไว้

💡 Pro Tip: เลือกขนาด Ferrule ให้ตรงกับพื้นที่หน้าตัดสาย (mm²) ที่ระบุไว้ และใช้ Crimping Tool แบบมีกลไก Ratchet เพื่อให้แรงย้ำสม่ำเสมอทุกครั้ง การย้ำด้วยคีมทั่วไปที่ไม่ใช่เครื่องมือเฉพาะอาจทำให้ปลอกหลวมหรือแน่นเกินจนเส้นลวดเสียหาย

⚠️ ข้อควรระวัง: ห้ามใส่ Ferrule เข้ากับ Screw Terminal บางรุ่นที่ไม่ได้ออกแบบมารองรับ Ferrule ขนาดใหญ่ เพราะอาจทำให้ขันสกรูไม่แน่นสนิทเท่าที่ควร ควรตรวจสอบสเปค Terminal ว่ารองรับ Ferrule ขนาดที่ใช้หรือไม่ก่อนติดตั้งจริง

การใช้งานในอุตสาหกรรม

งานเดินสายในตู้คอนโทรล PLC/HMI ที่ใช้ Terminal แบบ Spring Clamp ควรใส่ Ferrule ทุกจุดที่เป็นสายฝอย
วงจรควบคุม (Control circuit) แรงดันต่ำที่ต้องการความน่าเชื่อถือสูง เช่น วงจร Safety Relay หรือวงจร E-Stop
งาน Retrofit หรือ Modification ที่ต้องถอด-ใส่สายบ่อยระหว่างการทดสอบระบบ
ระบบที่ติดตั้งในพื้นที่ความชื้นสูงหรือใกล้ทะเล ซึ่งปลอก Ferrule ชุบดีบุกช่วยลดการเกิดออกซิเดชันที่ปลายสาย

คำถามที่พบบ่อย (FAQ)

Ferrule จำเป็นสำหรับสายตัน (Solid wire) ไหม?

ไม่จำเป็น สายตันมีหน้าตัดแข็งแรงอยู่แล้ว Ferrule มีประโยชน์หลักกับสายฝอย (Stranded) ที่มีเส้นลวดเล็กจำนวนมาก

ต้องใช้เครื่องมือย้ำแบบไหน?

ควรใช้ Crimping Tool เฉพาะสำหรับ Ferrule ที่มีกลไก Ratchet เพื่อให้แรงย้ำสม่ำเสมอทุกครั้งตามสเปคของปลอกแต่ละขนาด

ใส่ Ferrule แล้วยังต้องปอกสายให้พอดีความยาวไหม?

ต้องปอกความยาวให้พอดีกับความยาวปลอก Ferrule ที่เลือกใช้ หากปอกสั้นหรือยาวเกินไปจะทำให้ย้ำไม่แน่นหรือมีเส้นลวดโผล่พ้นปลอกออกมา

ดูสินค้าเพิ่มเติมได้ที่ หมวดหมู่สินค้าและบทความเทคนิค

แหล่งข้อมูลและมาตรฐานอ้างอิง

Delcity — What is a Wire Ferrule? — อธิบายหลักการทำงานและประโยชน์ของ Wire Ferrule
Digikey Forum — Using and Crimping Wire Ferrules — แนวทางการย้ำ Ferrule อย่างถูกต้องจากวิศวกรผู้ใช้งานจริง
OurPCB — Wire Ferrule Selection Guide: Bootlace Ferrules, Crimping & Panel Wiring — คู่มือเลือกขนาด Ferrule และเครื่องมือย้ำสำหรับงานตู้คอนโทรล
