เซนเซอร์วัดอุณหภูมิยอดฮิตในโรงงานมี 2 แบบ คือ Thermocouple (TC) กับ RTD (Pt100) “เลือกแบบไหนดี?” บทความนี้เทียบช่วงวัด ความแม่นยำ การตอบสนอง และวิธีเลือกให้ตรงงาน

Thermocouple คืออะไร?

Thermocouple (TC) ใช้โลหะต่างชนิด 2 เส้นเชื่อมกัน เกิด แรงดันไฟฟ้าเล็กน้อยตามอุณหภูมิ (Seebeck effect) วัดได้ ช่วงกว้างมาก (สูงถึง ~1200–1800°C) ตอบสนองไว ทนทาน ราคาถูก แต่ความแม่นยำ/ความเป็นเชิงเส้นด้อยกว่า และต้องชดเชยจุดอ้างอิง (cold junction)

RTD (Pt100) คืออะไร?

RTD (เช่น Pt100) วัดอุณหภูมิจาก ค่าความต้านทานของแพลทินัมที่เปลี่ยนตามอุณหภูมิ ให้ ความแม่นยำและเสถียรสูง เป็นเชิงเส้นดี ในช่วง ~-200 ถึง 600°C ตอบสนองช้ากว่า ราคาสูงกว่า และต้องจ่ายกระแสกระตุ้น (excitation)

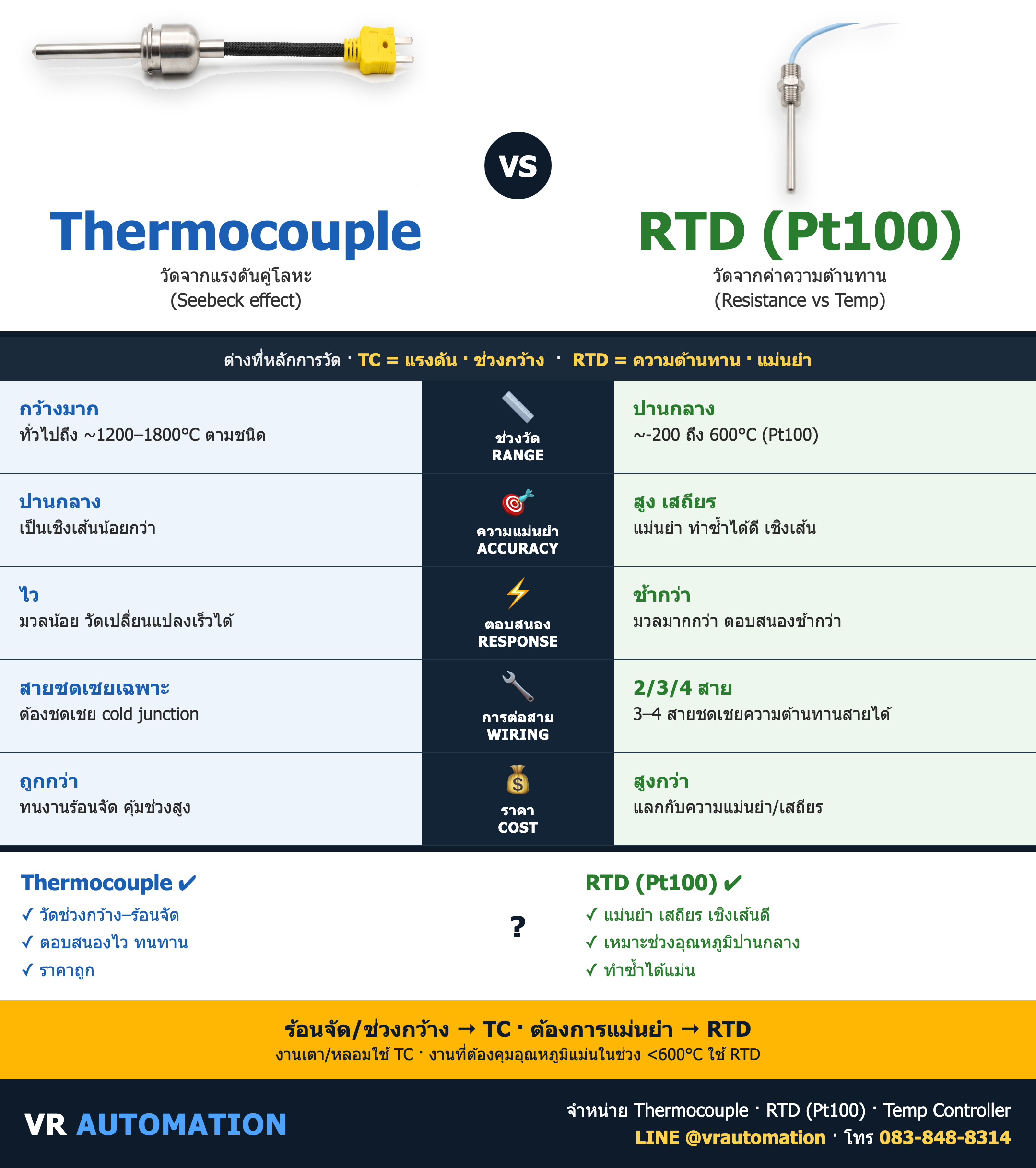

ตารางเปรียบเทียบ Thermocouple vs RTD (Pt100)

สรุป: เลือก Thermocouple หรือ RTD (Pt100) ดี?

• เลือก Thermocouple เมื่อ: วัด อุณหภูมิสูงมากหรือช่วงกว้าง เช่น เตาหลอม เตาอบร้อนจัด และต้องการตอบสนองไว ทนทาน ราคาประหยัด
• เลือก RTD (Pt100) เมื่อ: ต้องการ ความแม่นยำและเสถียรสูงในช่วงอุณหภูมิปานกลาง (<600°C) เช่น งานอาหาร ยา ห้องแล็บ กระบวนการที่คุมอุณหภูมิละเอียด

สรุป: งานร้อนจัด/ช่วงกว้างเลือก Thermocouple ส่วนงานที่ต้องการความแม่นยำสูงในช่วงอุณหภูมิไม่สูงมากเลือก RTD (Pt100) ทั้งคู่ต่อเข้า temperature controller/PLC ผ่านอินพุตที่รองรับได้

คำถามที่พบบ่อย (FAQ)

ถาม: Pt100 กับ Pt1000 ต่างกันยังไง?
ตอบ: เป็น RTD เหมือนกัน ต่างที่ความต้านทานที่ 0°C (100Ω vs 1000Ω) Pt1000 ได้ผลกระทบจากความต้านทานสายน้อยกว่าจึงเหมาะสายยาว

ถาม: ทำไม RTD ต้องใช้ 3 สาย?
ตอบ: การต่อ 3 (หรือ 4) สายช่วยชดเชยความต้านทานของสายวัด ทำให้ค่าที่อ่านแม่นยำขึ้น โดยเฉพาะเมื่อเดินสายยาว

ถาม: เลือกชนิด Thermocouple ยังไง?
ตอบ: ดูช่วงอุณหภูมิและสภาพแวดล้อม เช่น Type K ใช้ทั่วไปช่วงกว้าง, Type J ช่วงกลาง, Type T งานเย็น เลือกตามช่วงวัดและความเข้ากันได้ทางเคมี
