Solenoid Valve Direct-Acting vs Pilot-Operated วาล์วโซลินอยด์ต่างกันยังไง เลือกแบบไหนดี

วันที่ 31/07/2026 | บทความเปรียบเทียบเทคนิค | VR Automation

วาล์วโซลินอยด์ (Solenoid Valve) เป็นอุปกรณ์ควบคุมการไหลของลม น้ำ หรือของไหลอื่น ๆ ที่พบได้ทั่วไปในระบบนิวเมติกส์อุตสาหกรรม แบ่งเป็นสองกลไกหลักคือ Direct-Acting และ Pilot-Operated ซึ่งมีข้อจำกัดเรื่องความดันใช้งานต่างกันชัดเจน การเลือกผิดชนิดอาจทำให้วาล์วไม่เปิด-ปิดตามที่ต้องการ บทความนี้อธิบายหลักการทำงานและความดันขั้นต่ำที่ต้องพิจารณา

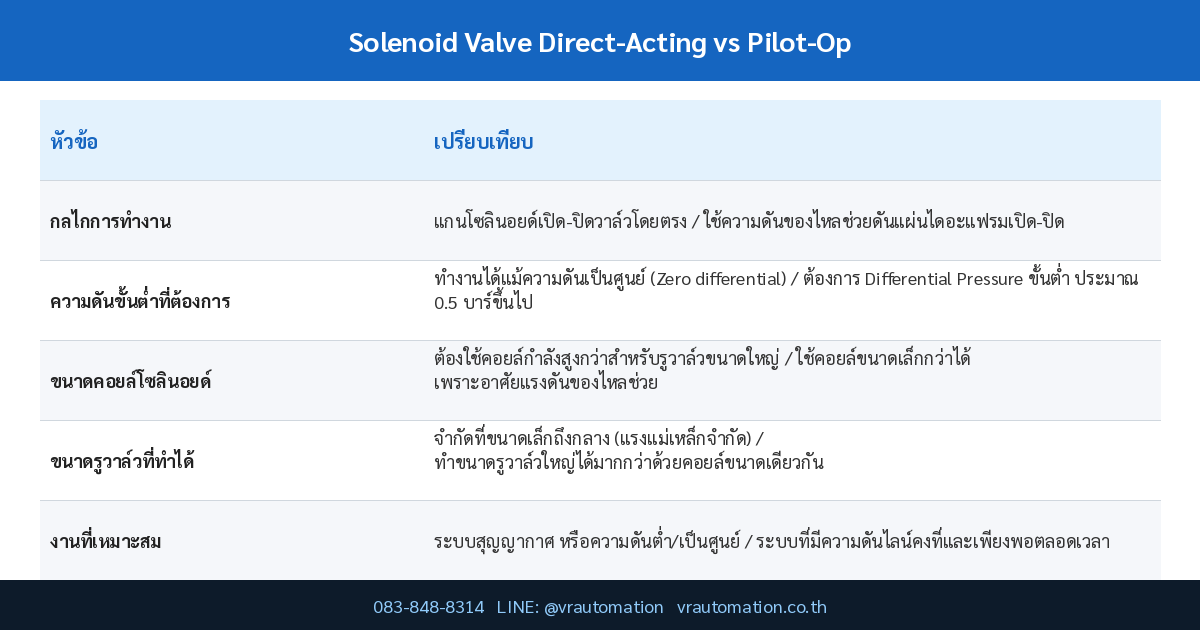

ตารางเปรียบเทียบ

หัวข้อ	Direct-Acting	Pilot-Operated
กลไกการทำงาน	แกนโซลินอยด์เปิด-ปิดวาล์วโดยตรง	ใช้ความดันของไหลช่วยดันแผ่นไดอะแฟรมเปิด-ปิด
ความดันขั้นต่ำที่ต้องการ	ทำงานได้แม้ความดันเป็นศูนย์ (Zero differential)	ต้องการ Differential Pressure ขั้นต่ำ ประมาณ 0.5 บาร์ขึ้นไป
ขนาดคอยล์โซลินอยด์	ต้องใช้คอยล์กำลังสูงกว่าสำหรับรูวาล์วขนาดใหญ่	ใช้คอยล์ขนาดเล็กกว่าได้ เพราะอาศัยแรงดันของไหลช่วย
ขนาดรูวาล์วที่ทำได้	จำกัดที่ขนาดเล็กถึงกลาง (แรงแม่เหล็กจำกัด)	ทำขนาดรูวาล์วใหญ่ได้มากกว่าด้วยคอยล์ขนาดเดียวกัน
งานที่เหมาะสม	ระบบสุญญากาศ หรือความดันต่ำ/เป็นศูนย์	ระบบที่มีความดันไลน์คงที่และเพียงพอตลอดเวลา

ความแตกต่างที่สำคัญ

วาล์ว Direct-Acting ออกแบบให้แกนโซลินอยด์เป็นตัวเปิด-ปิดช่องทางไหลโดยตรง ไม่พึ่งพาความดันของไหลช่วย จึงทำงานได้ตั้งแต่ความดันเป็นศูนย์ไปจนถึงความดันสูง รวมถึงในสภาวะสุญญากาศ
วาล์ว Pilot-Operated ใช้ความดันของไหลเองเป็นแรงเสริมในการดันแผ่นไดอะแฟรมหรือลูกสูบเปิด-ปิด ทำให้ใช้คอยล์โซลินอยด์ขนาดเล็กกว่าควบคุมรูวาล์วขนาดใหญ่ได้ แต่ต้องมี Differential Pressure ขั้นต่ำราว 0.5 บาร์จึงจะทำงานได้ถูกต้อง
ถ้านำวาล์ว Pilot-Operated ไปใช้ในระบบความดันต่ำกว่าค่าต่ำสุดที่กำหนด วาล์วจะเปิด-ปิดไม่สนิทหรือไม่ทำงานเลย เป็นปัญหาที่พบบ่อยเมื่อเลือกวาล์วผิดชนิดมาใช้กับระบบสุญญากาศหรือปลายสายลมที่ความดันตก
วาล์ว Direct-Acting ไม่มีแผ่นไดอะแฟรมที่อาศัยแรงดันช่วย จึงไม่มีปัญหาเรื่อง minimum operating pressure แต่แลกมาด้วยคอยล์ที่ต้องใหญ่และกินไฟมากกว่าเมื่อรูวาล์วมีขนาดใหญ่ขึ้น
ทั้งสองแบบมีให้เลือกทั้งชนิด Normally Closed (NC) และ Normally Open (NO) ขึ้นกับความต้องการด้านความปลอดภัยของระบบเมื่อไฟดับ

💡 Pro Tip: ก่อนสั่งซื้อวาล์วโซลินอยด์ ให้ตรวจสอบค่า Minimum Operating Pressure Differential (MOPD) ในสเปคของวาล์ว Pilot-Operated เทียบกับความดันต่ำสุดที่ระบบจริงจะเจอ (โดยเฉพาะปลายสายลมที่ไกลจากปั๊มลม) เพื่อป้องกันปัญหาวาล์วไม่ยอมเปิดหรือปิดไม่สนิทหลังติดตั้ง

⚠️ ข้อควรระวัง: ห้ามใช้วาล์ว Pilot-Operated ในระบบสุญญากาศหรือระบบที่ความดันของไหลอาจตกลงต่ำกว่าค่าต่ำสุดที่ผู้ผลิตระบุ เพราะวาล์วจะไม่สามารถเปิด-ปิดได้ตามต้องการ ซึ่งอาจก่อให้เกิดความเสียหายต่อกระบวนการผลิตหรืออันตรายในระบบที่ต้องการความปลอดภัยสูง

การใช้งานในอุตสาหกรรม

Direct-Acting Solenoid Valve เหมาะกับระบบสุญญากาศ เครื่องมือแพทย์ที่ความดันต่ำ และงานควบคุมขนาดเล็กที่ต้องการความเชื่อถือได้แม้ความดันไม่คงที่ ส่วน Pilot-Operated Solenoid Valve เหมาะกับระบบนิวเมติกส์อุตสาหกรรมทั่วไปที่มีความดันไลน์คงที่ (เช่น 4-8 บาร์) และต้องการควบคุมรูวาล์วขนาดใหญ่ด้วยคอยล์ประหยัดพลังงาน

ดูสินค้าที่เกี่ยวข้องเพิ่มเติมได้ที่ สินค้าและอุปกรณ์อุตสาหกรรม VR Automation ของ VR Automation

คำถามที่พบบ่อย (FAQ)

Q: วาล์วโซลินอยด์แบบไหนกินไฟน้อยกว่ากัน
A: โดยทั่วไป Pilot-Operated กินไฟน้อยกว่าที่ขนาดรูวาล์วเท่ากัน เพราะอาศัยแรงดันของไหลช่วยเปิด-ปิด ทำให้ใช้คอยล์ขนาดเล็กกว่า Direct-Acting ที่ต้องพึ่งแรงแม่เหล็กไฟฟ้าล้วน ๆ

Q: จะรู้ได้อย่างไรว่าระบบของเราต้องใช้ Direct-Acting หรือ Pilot-Operated
A: ให้ดูความดันต่ำสุดที่ระบบจะเจอจริง ถ้ามีจังหวะที่ความดันเป็นศูนย์หรือใกล้ศูนย์ (เช่น ระบบสุญญากาศ หรือช่วงเริ่มเดินเครื่อง) ต้องใช้ Direct-Acting แต่ถ้าความดันไลน์คงที่เพียงพอตลอดเวลา Pilot-Operated จะประหยัดกว่าและเลือกขนาดรูวาล์วใหญ่ได้ง่ายกว่า

Q: วาล์วแบบ Semi-Direct หรือ Assisted-Lift คืออะไร
A: เป็นวาล์วลูกผสมที่ใช้ทั้งแรงแม่เหล็กไฟฟ้าโดยตรงช่วยยกลูกสูบเริ่มต้น และอาศัยแรงดันของไหลช่วยเสริมภายหลัง ทำให้ทำงานได้ที่ความดันต่ำกว่า Pilot-Operated ทั่วไปแต่ยังประหยัดพลังงานกว่า Direct-Acting เต็มรูปแบบ

แหล่งข้อมูลและมาตรฐานอ้างอิง

Direct Acting vs. Pilot Operated Solenoid Valve — ATO.com — อธิบายกลไกและความดันขั้นต่ำของวาล์วทั้งสองแบบ
Solenoid Valves: Direct Acting vs. Pilot-Operated — Valve Magazine — บทความเชิงเทคนิคจากนิตยสารอุตสาหกรรมวาล์วโดยตรง
Direct-acting vs pilot-operated solenoid valve — Bürkert — ข้อมูลจากผู้ผลิตวาล์วโซลินอยด์ชั้นนำ
