ภาพรวม SK-070QF Samkoon HMI

การใช้งาน HMI ในไลน์ผลิตจริงมีปัญหาเล็ก ๆ ที่หากไม่เคยพบจะใช้เวลาแก้นานเกินไป — ทั้งเรื่องไฟกระชาก สาย RS485 ไม่นิ่ง ความชื้น ความร้อน หรือการ Backup โครงงาน บทความนี้รวมเคล็ดลับและทิปสำหรับ SK-070QF Samkoon HMI ที่ช่วยให้ระบบของคุณเสถียรในระยะยาว

SK-070QF เป็น HMI ตระกูล SK Series หน้าจอ 7.0 นิ้ว ใช้ระบบปฏิบัติการ Linux ซึ่งเป็นแพลตฟอร์มมาตรฐานของ Samkoon มาตั้งแต่รุ่นใหม่ๆ ระบบ Linux ช่วยให้ตัวเครื่องบูตเร็ว เสถียร และมีความปลอดภัยสูงกว่าระบบ Windows CE รุ่นเก่า ตัวซีพียู Cortex A7 1 GHz dual-core ให้ประสิทธิภาพในการประมวลผลโครงงานที่มี Tag จำนวนมาก กราฟฟิค Trend Chart และฟังก์ชัน Animation ได้ลื่นไหล

ในด้านการเชื่อมต่อ SK-070QF มาพร้อมCOM1:RS232 (isolated) COM2:RS485 (isolated) ซึ่งครอบคลุมการสื่อสารกับ PLC ส่วนใหญ่ในตลาด ไม่ว่าจะเป็น Modbus RTU/TCP, Mitsubishi MELSEC, Omron, Siemens S7, Schneider, Delta, FATEK และอื่น ๆ ผ่านไดรเวอร์ที่อยู่ในซอฟต์แวร์ SKTOOL ของ Samkoon เอง พอร์ต USB ใช้สำหรับโหลดโครงงานและสำรองข้อมูล รวมถึงเชื่อมต่อกับเครื่องพิมพ์หรือ Barcode Scanner ในงานบาง applications

ด้านการติดตั้งหน้างาน IP67 (ทั้งเครื่อง) — Waterproof HMI ทำให้ SK-070QF ทนต่อสภาพแวดล้อมของโรงงานทั่วไปได้ดี ส่วนหน้าจอแบบ 4-wire resistive touch ใช้งานได้ทั้งสวมถุงมือและในสภาพแวดล้อมที่มีน้ำมันหรือฝุ่นโดยไม่กระทบความแม่นยำในการแตะ

การออกแบบหน้าจอใน SKTOOL สำหรับ SK-070QF ทำได้คล่องตัวด้วยไลบรารี Vector Graphics ที่มีให้ในตัว — Pump, Valve, Motor, Tank, Conveyor และอื่น ๆ พร้อมใช้งานในงานทั่วไป สามารถ Animation ตามค่า Tag ของ PLC ได้โดยตรง รองรับการ Import ภาพ PNG/JPG เพิ่มเติมเพื่อทำ Mimic Diagram ที่ตรงกับเครื่องจักรจริง ฟังก์ชัน Multi-language ในตัวรองรับภาษาไทย อังกฤษ จีน และอื่น ๆ พร้อมระบบสลับภาษาในระหว่างการใช้งานได้ทันที — ประโยชน์มากสำหรับโรงงานที่มีพนักงานหลายเชื้อชาติ

เคล็ดลับการใช้งาน SK-070QF ในระบบจริง

การติดตั้ง HMI ในตู้คอนโทรลไม่ใช่แค่ใส่หน้าจอแล้วต่อไฟ ปัญหาที่พบบ่อยใน SK-070QF และ HMI ทั่วไปคือ สัญญาณรบกวน (EMI) ที่ทำให้หน้าจอค้างหรือสื่อสารกับ PLC ขาด ๆ หาย ๆ เคล็ดลับคือเดินสาย RS485 แยกจากสายไฟ AC อย่างน้อย 20 ซม. และใช้สาย Shielded Twisted Pair (STP) พร้อม Ground ที่ปลายข้างเดียว

อีกประเด็นคือ การ Backup โครงงาน — SK Series รองรับการ Backup ผ่าน USB Host SK-070QF ที่มาพร้อมUSB Download + USB Host ก็ทำได้ดี แนะนำให้ตั้งค่า Auto Backup ทุกวันลงแฟลชไดรฟ์ในตัว เพื่อกู้คืนได้รวดเร็วเมื่อหน้าจอเสีย ใช้เวลาไม่ถึง 10 นาที

ทิป: การจัดการ Communication Parameter

การตั้งค่า Baud rate, Parity, Stop bits ของ SK-070QF ต้องตรงกับ PLC สเลฟทุกตัว หากใช้สาย RS485 ยาวเกิน 100 เมตร แนะนำให้ลด Baud rate ลงไปที่ 19200 หรือ 9600 และเพิ่ม Termination Resistor 120 Ω ที่ปลายสายทั้งสองข้าง

เจาะลึก: การเลือก HMI สำหรับงานออโตเมชันจริง

หลายปีในวงการระบบอัตโนมัติทำให้เห็นว่าวิศวกรหน้างานหลายคนเลือก HMI ด้วยเกณฑ์ผิด ส่วนใหญ่เลือกจาก “ราคา + ขนาด” เป็นหลัก แต่กลับลืมประเด็นที่กระทบกับการใช้งานในระยะยาว เช่น ความเสถียรของไดรเวอร์ PLC, ความสามารถในการทำ Recipe, การ Backup โครงงาน และความง่ายในการ Maintenance สำหรับช่างซ่อมหน้างาน

SK-070QF ในตระกูล SK Series ของ Samkoon ตอบโจทย์ในมิติเหล่านี้ผ่านระบบ Linux ที่บูตเร็ว ทำงานเสถียร และซอฟต์แวร์ SKTOOL ที่มีไดรเวอร์ PLC สำเร็จรูปครอบคลุมแบรนด์หลักกว่า 30 แบรนด์ทั่วโลก — รวมถึง Mitsubishi MELSEC ที่นิยมในตลาดไทย, Omron CJ/CP1, Siemens S7-1200/1500, Schneider Modicon, Delta DVP, FATEK FBs, Lingkong (FX3U-compatible), และ Modbus มาตรฐาน ทำให้ SK-070QF สามารถผสมเข้ากับ PLC ที่มีอยู่เดิมได้ทันที

ในด้านการพัฒนาโครงงาน SKTOOL รองรับ Macro Programming ที่เป็น Pascal-like สามารถเขียน Logic ฝั่ง HMI ได้โดยตรง เช่น การคำนวณ Production Yield, การจัดเก็บ Event Log ลง Internal Flash หรือ U Disk, การส่งข้อมูล Trend ไปยัง MySQL/SQL Server ผ่าน HTTP API ในตัว สิ่งเหล่านี้ช่วยลดภาระโปรแกรมในฝั่ง PLC และทำให้การ Maintenance ทำได้ง่ายขึ้นมาก

เปรียบเทียบกับรุ่นอื่นใน SK Series

ตารางด้านล่างเปรียบเทียบ SK-070QF (แถวที่ไฮไลต์) กับรุ่นอื่นในตระกูล SK Series ของ Samkoon เพื่อให้เห็นภาพการเลือกขนาดและคุณสมบัติที่เหมาะกับงาน:

การใช้งานในอุตสาหกรรม

• เครื่องจักรบรรจุภัณฑ์และไลน์ลำเลียง — แสดงสถานะการทำงาน นับชิ้นงาน และตั้งค่า Parameter
• ตู้ควบคุม MDB / MCC ของโรงงาน — แสดง Trend Chart และ Alarm History
• เครื่อง CNC และเครื่องตัด/พิมพ์ — เลือก Recipe และมอนิเตอร์การทำงานของแกนเซอร์โว
• ระบบ HVAC และระบบบำบัดน้ำ — แสดงค่า PV/SV ของ PID และควบคุม Setpoint จากหน้าจอ

FAQ

ถาม: SK-070QF ใช้ซอฟต์แวร์ Configuration อะไร?
ตอบ: ใช้ SKTOOL ของ Samkoon ดาวน์โหลดได้ฟรี รองรับ Windows 7/10/11 64-bit

ถาม: รองรับ Modbus RTU/TCP หรือไม่?
ตอบ: SK-070QF รองรับ Modbus RTU ผ่านพอร์ต RS485 / RS232 และ Modbus TCP ผ่าน Ethernet (ถ้ารุ่นมี Ethernet) ผ่านไดรเวอร์ในตัว SKTOOL

ถาม: ใช้กับ PLC แบรนด์อะไรได้บ้าง?
ตอบ: รองรับ Mitsubishi (MELSEC), Omron, Siemens (S7), Schneider, Delta, FATEK, Lingkong (FX3U-compatible), Samkoon เอง รวมถึงทุกแบรนด์ที่รองรับ Modbus RTU/TCP

สรุป

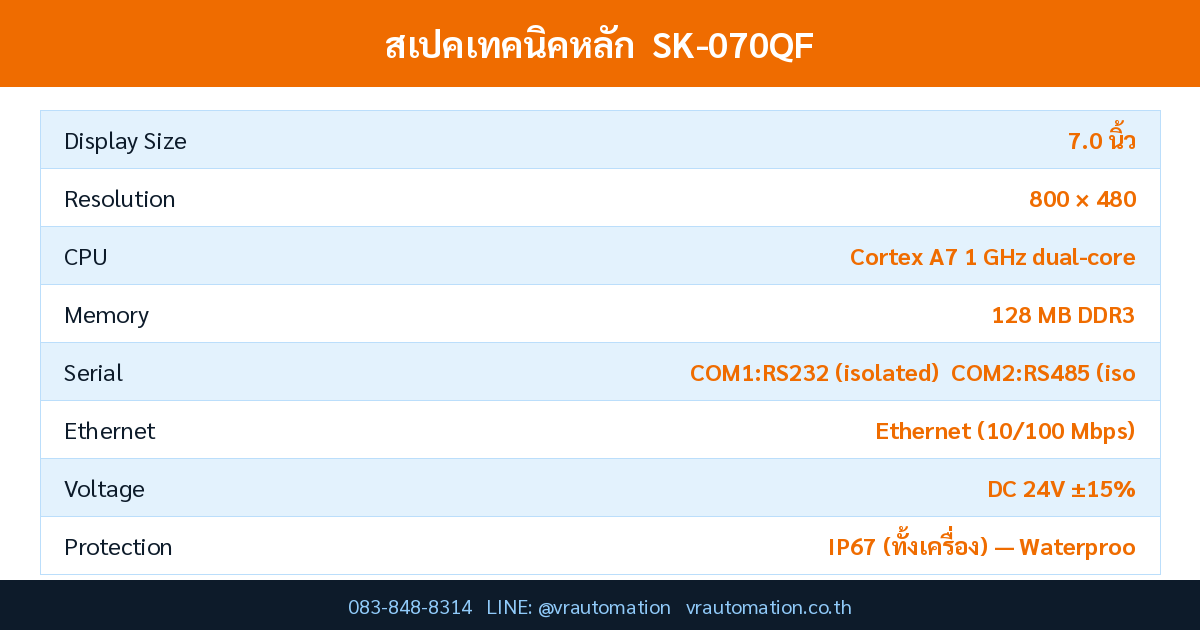

SK-070QF เป็น HMI ตระกูล SK Series ของ Samkoon ที่ผสมผสานคุณสมบัติทางเทคนิค ราคา และความพร้อมในการใช้งานได้ลงตัวสำหรับงานควบคุมระดับโรงงาน ด้วยหน้าจอ 7.0 นิ้ว ความละเอียด 800 × 480 CPU Cortex A7 1 GHz dual-core และระบบสื่อสารครบทั้ง COM1:RS232 (isolated) COM2:RS485 (isolated) ทำให้สามารถจัดการโครงงานที่ต้องโต้ตอบกับ PLC หลายตัวพร้อมกันได้อย่างเสถียร การเลือก SK-070QF เหมาะที่สุดสำหรับงานที่ต้องการคุณภาพระดับอุตสาหกรรม แต่ไม่ต้องการลงทุนสูงเท่า HMI ระดับ Premium ของแบรนด์ยุโรป/ญี่ปุ่น

ภาพรวมการตัดสินใจเลือก SK-070QF

โดยสรุปแล้ว ก่อนตัดสินใจซื้อ SK-070QF วิศวกรควรประเมินสภาพแวดล้อมและเป้าหมายการใช้งานให้ครบทั้ง 4 ด้าน — ขนาดและความละเอียดของจอ, ความสามารถในการสื่อสารกับ PLC ที่มีอยู่, ระดับการป้องกันที่เหมาะกับสภาพแวดล้อมจริง และความง่ายในการ Maintenance ในอนาคต การลงทุนเวลาในขั้นตอนการประเมินก่อนซื้อช่วยป้องกันการต้องเปลี่ยน HMI กลางทาง ซึ่งเสียทั้งงบประมาณและเวลาในการปรับปรุงโครงงาน

VR Automation มีประสบการณ์ในการ Spec HMI ให้ลูกค้ามากกว่า 10 ปี และพร้อมให้คำปรึกษาในการเลือกรุ่น การประเมินไดรเวอร์ที่เข้ากันได้ และการ Integration กับระบบเดิม ติดต่อทีมงานได้ที่ช่องทางด้านล่าง

ดูสินค้ากลุ่ม HMI ทั้งหมดได้ที่ หมวดหมู่ HMI — vrautomation.co.th หรือเลือกชมสินค้าออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า vrautomation.co.th

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: Samkoon HMI Selection Guide PDF (20250226) — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
2. Samkoon Automation — Waterproof HMI — หน้าผลิตภัณฑ์ทางการของ Samkoon Waterproof HMI (SK-QF series)
3. Samkoon EU — Specialized HMI — กลุ่ม HMI เฉพาะทาง รวมถึงรุ่นกันน้ำ IP67
4. Samkoon — SK Series User Manual (PDF) — คู่มือใช้งานทั่วไปของ SK Series
