คู่มือการใช้งาน SK-043HE Samkoon HMI

วันที่ 18/05/2026 | คู่มือการใช้งาน | VR Automation

ภาพรวม SK-043HE Samkoon HMI

การเซตอัป HMI ตัวใหม่ให้พร้อมใช้งานในไลน์การผลิตเป็นงานที่ดูง่ายแต่มีรายละเอียดที่อาจทำให้เสียเวลาทั้งวันได้ บทความนี้เป็นคู่มือเริ่มต้นการใช้งาน SK-043HE ของ Samkoon ตั้งแต่การจ่ายไฟ ติดตั้งหน้าจอ ตั้งค่าโครงงานใน SKTOOL ไปจนถึงเชื่อมต่อ PLC ผ่าน Modbus RTU/TCP โดยตรงไปยังจุดที่วิศวกรหน้างานต้องรู้

SK-043HE เป็น HMI ตระกูล SK Series หน้าจอ 4.3 นิ้ว ใช้ระบบปฏิบัติการ Linux ซึ่งเป็นแพลตฟอร์มมาตรฐานของ Samkoon มาตั้งแต่รุ่นใหม่ๆ ระบบ Linux ช่วยให้ตัวเครื่องบูตเร็ว เสถียร และมีความปลอดภัยสูงกว่าระบบ Windows CE รุ่นเก่า ตัวซีพียู Cortex A8 600 MHz ให้ประสิทธิภาพในการประมวลผลโครงงานที่มี Tag จำนวนมาก กราฟฟิค Trend Chart และฟังก์ชัน Animation ได้ลื่นไหล

ในด้านการเชื่อมต่อ SK-043HE มาพร้อมCOM:RS232/422/485 (combined) ซึ่งครอบคลุมการสื่อสารกับ PLC ส่วนใหญ่ในตลาด ไม่ว่าจะเป็น Modbus RTU/TCP, Mitsubishi MELSEC, Omron, Siemens S7, Schneider, Delta, FATEK และอื่น ๆ ผ่านไดรเวอร์ที่อยู่ในซอฟต์แวร์ SKTOOL ของ Samkoon เอง พอร์ต USB ใช้สำหรับโหลดโครงงานและสำรองข้อมูล รวมถึงเชื่อมต่อกับเครื่องพิมพ์หรือ Barcode Scanner ในงานบาง applications

ด้านการติดตั้งหน้างาน IP65 (front panel) ทำให้ SK-043HE ทนต่อสภาพแวดล้อมของโรงงานทั่วไปได้ดี ส่วนหน้าจอแบบ 4-wire resistive touch ใช้งานได้ทั้งสวมถุงมือและในสภาพแวดล้อมที่มีน้ำมันหรือฝุ่นโดยไม่กระทบความแม่นยำในการแตะ

การออกแบบหน้าจอใน SKTOOL สำหรับ SK-043HE ทำได้คล่องตัวด้วยไลบรารี Vector Graphics ที่มีให้ในตัว — Pump, Valve, Motor, Tank, Conveyor และอื่น ๆ พร้อมใช้งานในงานทั่วไป สามารถ Animation ตามค่า Tag ของ PLC ได้โดยตรง รองรับการ Import ภาพ PNG/JPG เพิ่มเติมเพื่อทำ Mimic Diagram ที่ตรงกับเครื่องจักรจริง ฟังก์ชัน Multi-language ในตัวรองรับภาษาไทย อังกฤษ จีน และอื่น ๆ พร้อมระบบสลับภาษาในระหว่างการใช้งานได้ทันที — ประโยชน์มากสำหรับโรงงานที่มีพนักงานหลายเชื้อชาติ

ขั้นตอนการเริ่มต้นใช้งาน SK-043HE

ในส่วนนี้จะอธิบายขั้นตอนตั้งแต่ Unbox ไปจนถึงการสื่อสารกับ PLC ผ่าน Modbus RTU โดยใช้ SK-043HE เป็นตัวอย่าง ขั้นตอนต่อไปนี้สามารถปรับใช้กับ SK Series รุ่นอื่นได้ทั้งหมด

ขั้นที่ 1 — เตรียมอุปกรณ์และจ่ายไฟ

ตรวจสอบแรงดันไฟเข้า DC 24V ±15% เพื่อจ่ายไฟ DC ให้ตรง ห้ามต่อสลับขั้ว เพราะ SK-043HE ไม่มีระบบป้องกันการต่อกลับขั้ว (Reverse Polarity Protection) ใช้สาย AWG18–20 ที่มีกราวด์แยกชัดเจน และต่อกราวด์ของ HMI กับ Earth Ground ของตู้คอนโทรล ไม่ใช่ N ของระบบไฟ

ขั้นที่ 2 — ติดตั้งซอฟต์แวร์ SKTOOL บน PC

SKTOOL คือซอฟต์แวร์ Configuration ของ HMI Samkoon ดาวน์โหลดได้ฟรีจากเว็บไซต์ทางการ รองรับ Windows 7/10/11 64-bit หลังติดตั้งให้รีสตาร์ทเครื่อง 1 ครั้งเพื่อให้ Driver USB ของ Samkoon ทำงานสมบูรณ์

ขั้นที่ 3 — สร้างโครงงานใหม่และเลือกรุ่น

เปิด SKTOOL → New Project → เลือกรุ่น HMI = SK-043HE → ระบุความละเอียดหน้าจอ 480 × 272 → เลือกไดรเวอร์ PLC ที่จะเชื่อม (เช่น Modbus RTU Master) → กำหนด Communication Parameters (Baud rate, Parity, Stop bits) ให้ตรงกับ PLC สเลฟ

ขั้นที่ 4 — ออกแบบหน้าจอและ Tag

สร้าง Tag ที่ตรงกับ Modbus Register Map ของ PLC โดยทั่วไป Coil ใช้เลข 1–9999 (00001), Discrete Input ใช้ 10001+, Input Register ใช้ 30001+, Holding Register ใช้ 40001+ การเขียน Tag ใน SKTOOL ใช้ Offset 1 (จาก Modbus Standard) แตกต่างจากบางแบรนด์ที่ใช้ Offset 0 ต้องตรวจสอบให้แน่ใจก่อนทดสอบหน้างาน

ขั้นที่ 5 — ดาวน์โหลดโปรเจกต์และทดสอบ

ต่อสาย USB Download ระหว่าง PC กับ HMI → กด Download → รอจนระบบขึ้นข้อความ Success → ถอดสายและทดสอบหน้างาน หากค่าไม่อัปเดต ให้กลับไปตรวจ Communication Parameters เป็นอันดับแรก

เจาะลึก: การเลือก HMI สำหรับงานออโตเมชันจริง

หลายปีในวงการระบบอัตโนมัติทำให้เห็นว่าวิศวกรหน้างานหลายคนเลือก HMI ด้วยเกณฑ์ผิด ส่วนใหญ่เลือกจาก “ราคา + ขนาด” เป็นหลัก แต่กลับลืมประเด็นที่กระทบกับการใช้งานในระยะยาว เช่น ความเสถียรของไดรเวอร์ PLC, ความสามารถในการทำ Recipe, การ Backup โครงงาน และความง่ายในการ Maintenance สำหรับช่างซ่อมหน้างาน

SK-043HE ในตระกูล SK Series ของ Samkoon ตอบโจทย์ในมิติเหล่านี้ผ่านระบบ Linux ที่บูตเร็ว ทำงานเสถียร และซอฟต์แวร์ SKTOOL ที่มีไดรเวอร์ PLC สำเร็จรูปครอบคลุมแบรนด์หลักกว่า 30 แบรนด์ทั่วโลก — รวมถึง Mitsubishi MELSEC ที่นิยมในตลาดไทย, Omron CJ/CP1, Siemens S7-1200/1500, Schneider Modicon, Delta DVP, FATEK FBs, Lingkong (FX3U-compatible), และ Modbus มาตรฐาน ทำให้ SK-043HE สามารถผสมเข้ากับ PLC ที่มีอยู่เดิมได้ทันที

ในด้านการพัฒนาโครงงาน SKTOOL รองรับ Macro Programming ที่เป็น Pascal-like สามารถเขียน Logic ฝั่ง HMI ได้โดยตรง เช่น การคำนวณ Production Yield, การจัดเก็บ Event Log ลง Internal Flash หรือ U Disk, การส่งข้อมูล Trend ไปยัง MySQL/SQL Server ผ่าน HTTP API ในตัว สิ่งเหล่านี้ช่วยลดภาระโปรแกรมในฝั่ง PLC และทำให้การ Maintenance ทำได้ง่ายขึ้นมาก

เปรียบเทียบกับรุ่นอื่นใน SK Series

ตารางด้านล่างเปรียบเทียบ SK-043HE (แถวที่ไฮไลต์) กับรุ่นอื่นในตระกูล SK Series ของ Samkoon เพื่อให้เห็นภาพการเลือกขนาดและคุณสมบัติที่เหมาะกับงาน:

การใช้งานในอุตสาหกรรม

• เครื่องจักรบรรจุภัณฑ์และไลน์ลำเลียง — แสดงสถานะการทำงาน นับชิ้นงาน และตั้งค่า Parameter
• ตู้ควบคุม MDB / MCC ของโรงงาน — แสดง Trend Chart และ Alarm History
• เครื่อง CNC และเครื่องตัด/พิมพ์ — เลือก Recipe และมอนิเตอร์การทำงานของแกนเซอร์โว
• ระบบ HVAC และระบบบำบัดน้ำ — แสดงค่า PV/SV ของ PID และควบคุม Setpoint จากหน้าจอ

FAQ

ถาม: SK-043HE ใช้ซอฟต์แวร์ Configuration อะไร?
ตอบ: ใช้ SKTOOL ของ Samkoon ดาวน์โหลดได้ฟรี รองรับ Windows 7/10/11 64-bit

ถาม: รองรับ Modbus RTU/TCP หรือไม่?
ตอบ: SK-043HE รองรับ Modbus RTU ผ่านพอร์ต RS485 / RS232 และ Modbus TCP ผ่าน Ethernet (ถ้ารุ่นมี Ethernet) ผ่านไดรเวอร์ในตัว SKTOOL

ถาม: ใช้กับ PLC แบรนด์อะไรได้บ้าง?
ตอบ: รองรับ Mitsubishi (MELSEC), Omron, Siemens (S7), Schneider, Delta, FATEK, Lingkong (FX3U-compatible), Samkoon เอง รวมถึงทุกแบรนด์ที่รองรับ Modbus RTU/TCP

สรุป

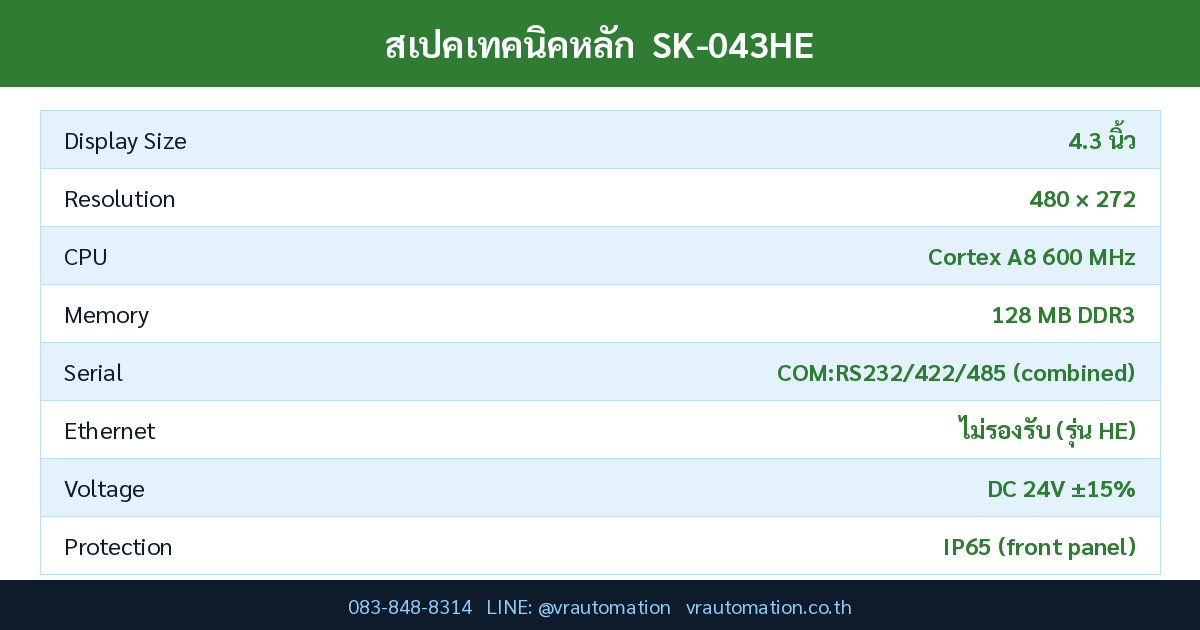

SK-043HE เป็น HMI ตระกูล SK Series ของ Samkoon ที่ผสมผสานคุณสมบัติทางเทคนิค ราคา และความพร้อมในการใช้งานได้ลงตัวสำหรับงานควบคุมระดับโรงงาน ด้วยหน้าจอ 4.3 นิ้ว ความละเอียด 480 × 272 CPU Cortex A8 600 MHz และระบบสื่อสารครบทั้ง COM:RS232/422/485 (combined) ทำให้สามารถจัดการโครงงานที่ต้องโต้ตอบกับ PLC หลายตัวพร้อมกันได้อย่างเสถียร การเลือก SK-043HE เหมาะที่สุดสำหรับงานที่ต้องการคุณภาพระดับอุตสาหกรรม แต่ไม่ต้องการลงทุนสูงเท่า HMI ระดับ Premium ของแบรนด์ยุโรป/ญี่ปุ่น

ภาพรวมการตัดสินใจเลือก SK-043HE

โดยสรุปแล้ว ก่อนตัดสินใจซื้อ SK-043HE วิศวกรควรประเมินสภาพแวดล้อมและเป้าหมายการใช้งานให้ครบทั้ง 4 ด้าน — ขนาดและความละเอียดของจอ, ความสามารถในการสื่อสารกับ PLC ที่มีอยู่, ระดับการป้องกันที่เหมาะกับสภาพแวดล้อมจริง และความง่ายในการ Maintenance ในอนาคต การลงทุนเวลาในขั้นตอนการประเมินก่อนซื้อช่วยป้องกันการต้องเปลี่ยน HMI กลางทาง ซึ่งเสียทั้งงบประมาณและเวลาในการปรับปรุงโครงงาน

VR Automation มีประสบการณ์ในการ Spec HMI ให้ลูกค้ามากกว่า 10 ปี และพร้อมให้คำปรึกษาในการเลือกรุ่น การประเมินไดรเวอร์ที่เข้ากันได้ และการ Integration กับระบบเดิม ติดต่อทีมงานได้ที่ช่องทางด้านล่าง

ดูสินค้ากลุ่ม HMI ทั้งหมดได้ที่ หมวดหมู่ HMI — vrautomation.co.th หรือเลือกชมสินค้าออโตเมชันอื่น ๆ ได้ที่ หน้าร้านค้า vrautomation.co.th
