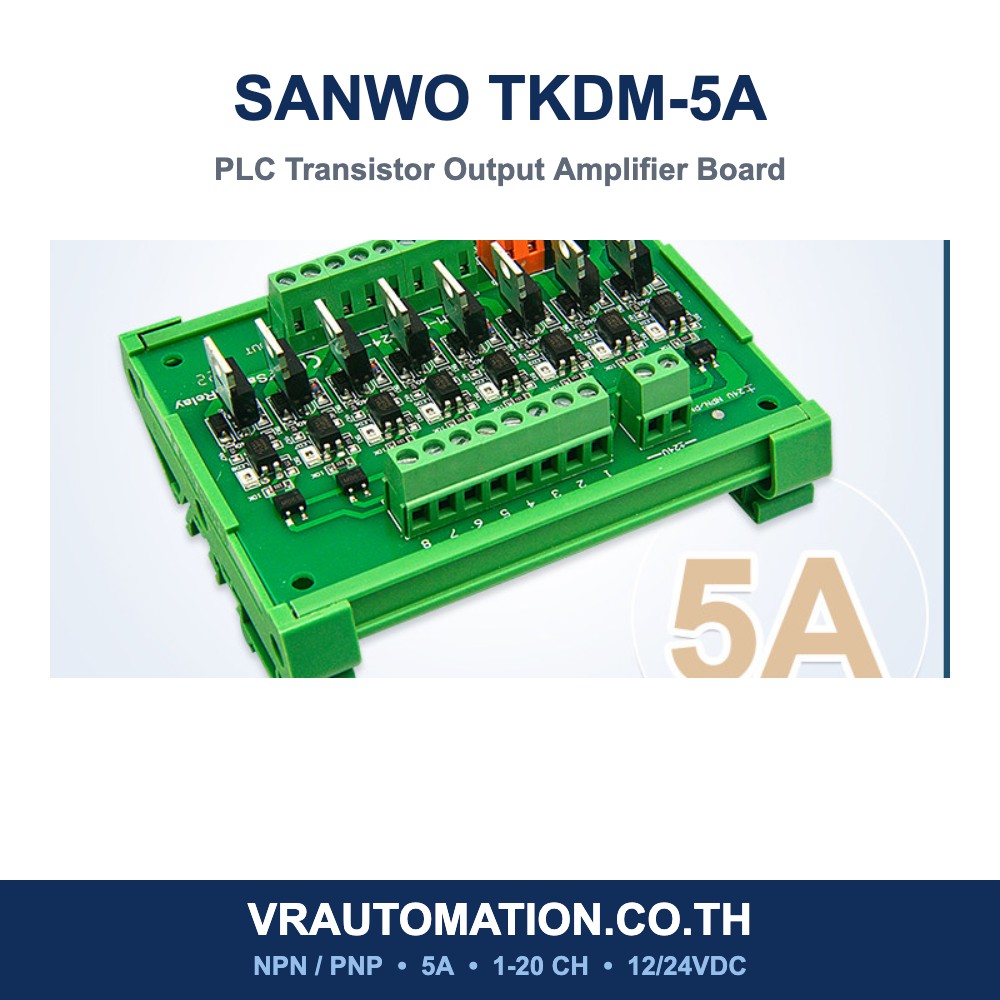

SANWO TKDM-5A | บอร์ดขยายสัญญาณทรานซิสเตอร์ PLC 8 ช่อง (PLC Transistor Output Amplifier Board) NPN/PNP 5A 12/24V DC
฿420.00
SANWO TKDM-5A บอร์ดขยายสัญญาณเอาต์พุตแบบทรานซิสเตอร์ไม่มีหน้าสัมผัส สำหรับ PLC และไมโครคอนโทรลเลอร์ รองรับ NPN/PNP ในตัวเดียว แยกสัญญาณด้วยออปโตคัปเปลอร์ ขับโหลด DC ได้ 5A ต่อช่อง มี LED แสดงสถานะทุกช่อง ติดตั้งบนราง DIN มีตั้งแต่ 1-20 ช่อง
SANWO TKDM-5A คือบอร์ดขยายสัญญาณเอาต์พุตแบบทรานซิสเตอร์ (Transistor Output Amplifier Board) ชนิด ไม่มีหน้าสัมผัส (Solid State / Contactless) สำหรับต่อขยายสัญญาณเอาต์พุตของ PLC ไมโครคอนโทรลเลอร์ หรือบอร์ดควบคุมต่าง ๆ ให้ขับโหลดกระแสตรงได้สูงสุด 5A ต่อช่อง พร้อมแยกสัญญาณด้วย ออปโตคัปเปลอร์ (Optocoupler Isolation) ป้องกันสัญญาณรบกวนและกระแสย้อนกลับเข้าสู่ PLC
รองรับสัญญาณอินพุตทั้งแบบ NPN และ PNP ในตัวเดียวกัน ติดตั้งบนรางดิน (DIN Rail) ได้ทันที เหมาะกับงานขับโซลินอยด์วาล์ว วาล์วไฮดรอลิก คอนแทกเตอร์ขนาดเล็ก และหลอดสัญญาณ ที่ต้องการอายุการใช้งานยาวและตอบสนองเร็วกว่ารีเลย์แบบหน้าสัมผัส
จุดเด่นของสินค้า
- ไม่มีหน้าสัมผัส (No Contact) ไม่มีการสึกหรอทางกล อายุการใช้งานยาวกว่ารีเลย์ทั่วไป
- ตอบสนองเร็ว เหมาะกับงาน Pulse Output หรืองานที่สั่งงานถี่
- Optocoupler Isolation แยกกราวด์ระหว่างฝั่งควบคุมกับฝั่งโหลด ป้องกันความเสียหายถึง PLC
- รองรับทั้ง NPN และ PNP ใช้ได้กับ PLC ทุกยี่ห้อ (Mitsubishi, Siemens, Delta, Omron, FATEK, Inovance)
- มีไฟ LED แสดงสถานะทุกช่อง ตรวจสอบและไล่จุดเสียได้ง่าย
- ติดตั้งบนราง DIN 35 มม. พร้อมเทอร์มินอลบล็อกแบบขันสกรู
- ผ่านมาตรฐาน CE / RoHS / ISO9001
ข้อมูลทางเทคนิค (Specifications)
| ยี่ห้อ (Brand) | SANWO RELAY |
| รุ่น (Model) | TKDM-5A |
| ชนิดเอาต์พุต | ทรานซิสเตอร์ ไม่มีหน้าสัมผัส (Solid State / Contactless) |
| สัญญาณอินพุต | NPN และ PNP ใช้งานร่วมกันได้ (Universal) |
| แรงดันทริกเกอร์ | DC 3.3-5V หรือ DC 12-24V (เลือกรุ่น) |
| กระแสเอาต์พุตสูงสุด | 5A ต่อช่อง (DC) |
| จำนวนช่อง | 1, 2, 4, 6, 8, 10, 12, 14, 16, 20 ช่อง |
| การแยกสัญญาณ | Optocoupler Isolation ทุกช่อง |
| ไฟแสดงสถานะ | LED ทุกช่อง |
| การติดตั้ง | ราง DIN 35 มม. / ยึดสกรู |
| มาตรฐาน | CE, RoHS, ISO9001 |
รุ่นและจำนวนช่องที่จำหน่าย
| จำนวนช่อง | ราคา (บาท) |
|---|---|
| 1 ช่อง | 70 |
| 2 ช่อง | 180 |
| 4 ช่อง | 240 |
| 6 ช่อง | 320 |
| 8 ช่อง | 420 |
| 10 ช่อง | 510 |
| 12 ช่อง | 620 |
| 14 ช่อง | 740 |
| 16 ช่อง | 840 |
| 20 ช่อง | 1,050 |
* ราคาข้างต้นสำหรับรุ่นทริกเกอร์ DC12-24V เอาต์พุตบวก (PNP) กรุณาสอบถามเจ้าหน้าที่หากต้องการรุ่น NPN หรือทริกเกอร์ 3.3-5V
การใช้งานที่เหมาะสม
- ขยายเอาต์พุตของ PLC เพื่อขับโซลินอยด์วาล์ว / วาล์วไฮดรอลิก
- ป้องกันเอาต์พุต PLC เสียหายจากโหลดเหนี่ยวนำ (Inductive Load)
- งานควบคุมความเร็วสูง เช่น Pulse Output, Servo/Stepper Enable
- ขับหลอดสัญญาณ ไฟ LED และรีเลย์ขนาดเล็กในตู้คอนโทรล
- งานทดแทนรีเลย์ที่ต้องการอายุการใช้งานยาวและไม่มีเสียงคลิก
