คู่มือเลือก PLC ตามจำนวน I/O: เทียบ FATEK FBs กับ LINGKONG LK3U/ZK3U ทุกไซส์
สรุปย่อ: การเลือก PLC ที่เหมาะกับงานเริ่มจากการนับจำนวนจุด I/O (Input/Output) ที่ต้องใช้จริงก่อนเสมอ VR Automation จำหน่าย PLC สองแบรนด์หลักคือ FATEK FBs (มีให้เลือกตั้งแต่ 10 ถึง 60 จุด รวม 7 ไซส์) และ LINGKONG LK3U/ZK3U (มีให้เลือกตั้งแต่ 14 ถึง 64 จุด รวม 8 ไซส์) บทความนี้เทียบตารางไซส์ I/O จริงของทั้งสองแบรนด์ เพื่อช่วยเลือกรุ่นที่ประหยัดที่สุดโดยไม่ต้องซื้อโมดูลขยายเกินจำเป็น
ทำไมต้องนับ I/O ให้แม่นก่อนเลือก PLC
จำนวนจุด I/O ที่ PLC รองรับส่งผลโดยตรงต่อราคาและขนาดตู้คอนโทรล การเลือก PLC ที่ I/O มากเกินจำเป็นทำให้เสียงบประมาณโดยใช่เหตุ ส่วนการเลือก PLC ที่ I/O น้อยเกินไปจะต้องพึ่งพาโมดูลขยายจำนวนมาก ซึ่งเพิ่มทั้งต้นทุนและความซับซ้อนของตู้คอนโทรล วิธีที่ถูกต้องคือนับจุด Digital Input และ Digital Output ที่ต้องใช้จริงจากผังไฟฟ้าก่อน แล้วเผื่อสำรอง (Spare) ไว้ประมาณ 15-20% สำหรับการขยายงานในอนาคต จากนั้นจึงเลือกรุ่น Main Unit ที่มี I/O รวมใกล้เคียงที่สุดแต่ไม่ต่ำกว่าค่าที่คำนวณได้

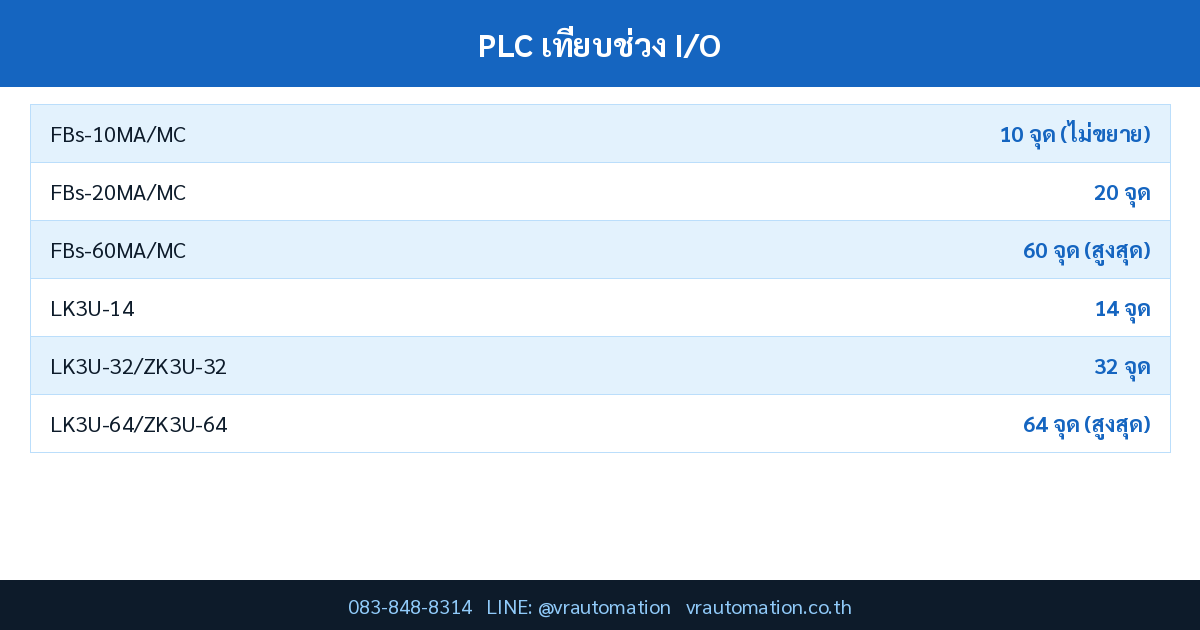

ตารางไซส์ FATEK FBs PLC (Basic + Advanced Main Unit)
| รุ่น (Basic) | I/O รวม | DI/DO | รุ่น (Advanced) | I/O รวม | DI/DO |
|---|---|---|---|---|---|
| FBs-10MA | 10 จุด | 6DI/4DO | FBs-10MC | 10 จุด | 6DI/4DO (200KHz) |
| FBs-14MA | 14 จุด | 8DI/6DO | FBs-14MC | 14 จุด | 8DI/6DO (200KHz) |
| FBs-20MA | 20 จุด | 12DI/8DO | FBs-20MC | 20 จุด | 12DI/8DO (200KHz) |
| FBs-24MA | 24 จุด | 14DI/10DO | FBs-24MC | 24 จุด | 14DI/10DO (200KHz) |
| FBs-32MA/MB | 32 จุด | 20DI/12DO | FBs-32MC | 32 จุด | 20DI/12DO (200KHz) |
| FBs-40MA/MB | 40 จุด | 24DI/16DO | FBs-40MC | 40 จุด | 24DI/16DO (200KHz) |
| FBs-60MA/MB | 60 จุด | 36DI/24DO | FBs-60MC | 60 จุด | 36DI/24DO (200KHz) |
หมายเหตุ: ตัวเลขในชื่อรุ่น (10/14/20/24/32/40/60) คือจำนวน I/O รวมของ Main Unit ทันที ทำให้อ่านสเปคจากชื่อรุ่นได้เลยโดยไม่ต้องเปิดคู่มือ รุ่น MA คือ Basic Main Unit (ความเร็วอินพุตสูงสุด 100KHz) ส่วนรุ่น MC คือ Advanced Main Unit (ความเร็วอินพุตสูงสุด 200KHz และขยายพอร์ตสื่อสารได้ถึง 5 พอร์ต)
ตารางไซส์ LINGKONG LK3U/ZK3U PLC
| รุ่น | รูปแบบ | I/O รวม | DI/DO | อนาล็อกอินพุต | High-speed I/O |
|---|---|---|---|---|---|
| LK3U-14 | กล่อง (Shell) | 14 จุด | 8DI/6DO | 2 ช่อง | 2×1/4 |
| LK3U-20 | กล่อง (Shell) | 20 จุด | 12DI/8DO | 4 ช่อง | 2×1/4 |
| LK3U-32 | กล่อง (Shell) | 32 จุด | 16DI/16DO | 10 ช่อง | 2/8 |
| LK3U-48 | กล่อง (Shell) | 48 จุด | 24DI/24DO | 10 ช่อง | 2/8 |
| LK3U-64 | กล่อง (Shell) | 64 จุด | 32DI/32DO | 10 ช่อง | 2/8 |
| ZK3U-32 | แผงฝัง (Panel) | 32 จุด | 16DI/16DO | 10 ช่อง | 2/8 |
| ZK3U-48 | แผงฝัง (Panel) | 48 จุด | 24DI/24DO | 10 ช่อง | 2/8 |
| ZK3U-64 | แผงฝัง (Panel) | 64 จุด | 32DI/32DO | 10 ช่อง | 2/8 |
เกณฑ์เปรียบเทียบเพิ่มเติมนอกเหนือจากจำนวน I/O
- อนาล็อกอินพุตในตัว — LINGKONG มีอนาล็อกอินพุตติดตั้งมาให้ในตัวเครื่อง (2-10 ช่องขึ้นกับรุ่น) ในขณะที่ FATEK FBs ต้องซื้อโมดูลขยายแยก (FBs-6AD เป็นต้น) หากงานต้องอ่านค่าอนาล็อกจำนวนน้อยและต้องการประหยัดโมดูลขยาย LINGKONG อาจคุ้มค่ากว่า
- พอร์ตสื่อสารมาตรฐาน — LINGKONG มี RS232 1 พอร์ต + RS485 2 พอร์ต + CAN ในตัวทุกรุ่น ส่วน FATEK FBs รุ่น MC มีพอร์ตพื้นฐาน 1 พอร์ต แต่ขยายเพิ่มได้สูงสุด 5 พอร์ตผ่านโมดูลสื่อสาร (CB/CM Series)
- ความเร็วอินพุตความถี่สูง — FATEK FBs รุ่น MC รองรับ High-speed Input สูงสุด 200KHz เทียบเท่ากับ LINGKONG ที่รองรับ High-speed 200KHz เช่นกันในรุ่น 32/48/64
- งบประมาณโดยรวม — ควรเทียบราคารวมทั้งระบบ (Main Unit + โมดูลขยายที่จำเป็น) ไม่ใช่เทียบราคา Main Unit เปล่าอย่างเดียว เพราะบางครั้งรุ่นที่ Main Unit แพงกว่าอาจถูกกว่าเมื่อรวมโมดูลขยายแล้ว
FAQ
ถาม: I/O 20 จุดควรเลือก FATEK หรือ LINGKONG?
ตอบ: ทั้งสองแบรนด์มีรุ่นรองรับพอดี คือ FBs-20MA/MC (12DI/8DO) และ LK3U-20 (12DI/8DO+อนาล็อก 4 ช่องในตัว) หากต้องการอนาล็อกอินพุตในตัวโดยไม่ต้องซื้อโมดูลเพิ่ม LK3U-20 คุ้มค่ากว่า แต่หากต้องการความเร็วอินพุตสูงสุดหรือระบบนิเวศโมดูลขยายที่หลากหลายกว่า FBs-20MC ตอบโจทย์กว่า
ถาม: I/O เกิน 60 จุดต้องทำอย่างไร?
ตอบ: เลือก LINGKONG LK3U-64 หรือ ZK3U-64 ที่รองรับสูงสุด 64 จุดในตัวเดียว หรือหากต้องการ I/O มากกว่านั้น ให้ใช้ FATEK FBs-60MC ร่วมกับโมดูลขยาย Digital I/O เพิ่มเติม (เช่น FBs-40XY, FBs-60XY)
ถาม: ทำไม FBs-10MA และ FBs-14MA ถึงขยาย I/O ไม่ได้?
ตอบ: เป็นข้อจำกัดทางฮาร์ดแวร์ของรุ่นเล็กสุด 2 รุ่นในตระกูล Basic Main Unit ที่ออกแบบมาสำหรับงานควบคุมขนาดเล็กที่ไม่ต้องขยายในอนาคต หากต้องการความยืดหยุ่นควรเลือกรุ่นถัดไปคือ FBs-20MA ขึ้นไป
สรุป
การเลือก PLC ที่เหมาะสมเริ่มจากการนับจุด I/O จริงของงานก่อนเสมอ FATEK FBs เหมาะกับงานที่ต้องการระบบนิเวศโมดูลขยายหลากหลาย (ดิจิทัล อนาล็อก อุณหภูมิ การสื่อสาร) ส่วน LINGKONG LK3U/ZK3U เหมาะกับงานที่ต้องการอนาล็อกอินพุตและพอร์ตสื่อสารครบในตัวโดยไม่ต้องซื้อโมดูลเสริม ทั้งสองแบรนด์มีไซส์ให้เลือกครอบคลุมตั้งแต่งานเล็ก 10 จุด ไปจนถึงงานใหญ่ 64 จุด หากไม่แน่ใจว่าควรเลือกรุ่นใด ทีมวิศวกร VR Automation ยินดีช่วยคำนวณจำนวน I/O จากผังไฟฟ้าจริงของคุณ
