NEMA Rating vs IP Rating มาตรฐานป้องกันฝุ่นและน้ำของตู้คอนโทรลต่างกันยังไง

วันที่ 3 สิงหาคม 2569 | ความรู้วิศวกรรม | VR Automation

สรุปย่อ: IP Rating (IEC 60529) และ NEMA Rating (NEMA 250) ต่างเป็นมาตรฐานบอกระดับการป้องกันของตู้คอนโทรลและอุปกรณ์ไฟฟ้า แต่วัดคนละชุดตัวแปร IP วัดเฉพาะการป้องกันฝุ่นและน้ำเข้า ขณะที่ NEMA ครอบคลุมกว้างกว่ารวมถึงการกันสนิม น้ำมัน หิมะ น้ำแข็ง และพื้นที่อันตราย จึงไม่สามารถแปลงค่าไปมาได้แบบตรงตัว 100%

IP Rating คืออะไร ทำงานอย่างไร

IP Rating หรือ Ingress Protection มาจากมาตรฐาน IEC 60529 ใช้รูปแบบ “IP” ตามด้วยตัวเลข 2 หลัก ตัวเลขหลักแรกช่วง 0-6 บอกระดับการป้องกันของแข็ง/ฝุ่น ส่วนหลักที่สองช่วง 0-8 บอกระดับการป้องกันของเหลว/น้ำ เช่น IP66 หมายถึงป้องกันฝุ่นเข้าได้สนิท (6) และป้องกันน้ำฉีดแรงดันสูงจากทุกทิศทางได้ (6) เป็นระบบที่ใช้กันทั่วโลกรวมถึงยุโรปและเอเชีย

NEMA Rating คืออะไร ต่างจาก IP อย่างไร

NEMA 250 เป็นมาตรฐานของ National Electrical Manufacturers Association ใช้แพร่หลายในอเมริกาเหนือ จุดต่างสำคัญคือ NEMA ไม่ได้วัดแค่ฝุ่นและน้ำ แต่รวมการทดสอบด้านอื่น เช่น การกัดกร่อนจากสารเคมี/น้ำมัน การเกิดน้ำแข็งเกาะ (Icing) และการใช้งานในพื้นที่อันตราย (Hazardous Location) ซึ่ง IP ไม่ได้ครอบคลุมเรื่องเหล่านี้เลย

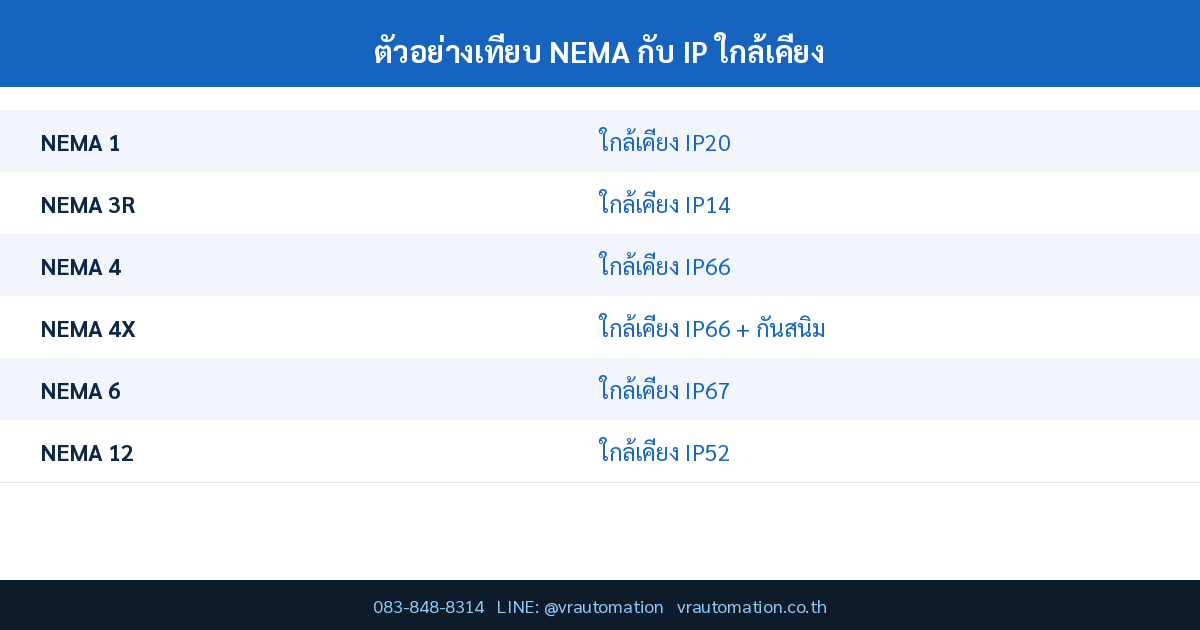

NEMA Type	IP ที่ใกล้เคียง	ลักษณะการใช้งาน
NEMA 1	≈ IP20	ในอาคาร ป้องกันสัมผัสไฟฟ้าเบื้องต้น
NEMA 3R	≈ IP14	กลางแจ้ง กันฝนตกและหิมะ
NEMA 4	≈ IP66	กันน้ำฉีดแรงดันสูง ในและนอกอาคาร
NEMA 4X	≈ IP66 + กันสนิม	โรงงานอาหาร เคมี ที่ต้องล้างทำความสะอาด
NEMA 6	≈ IP67	แช่น้ำชั่วคราวได้ในระดับความลึกกำหนด
NEMA 12	≈ IP52	ในอาคาร กันฝุ่นและหยดน้ำ ใช้กับตู้คอนโทรลทั่วไป

⚠️ ข้อควรระวัง: ตารางเทียบค่าใช้ได้เฉพาะทิศทาง NEMA → IP เท่านั้น เพราะ NEMA มีข้อกำหนดเพิ่มเติมที่ IP ไม่ได้ทดสอบ ตู้ที่ได้ IP66 จึงไม่รับประกันว่าจะผ่านมาตรฐาน NEMA 4X หากไม่มีการทดสอบกันสนิมและสารเคมีเพิ่มเติม ควรตรวจสอบใบรับรองจริงจากผู้ผลิตก่อนเลือกใช้ในพื้นที่วิกฤต เช่น โรงงานอาหารหรือเคมี

เลือกใช้อย่างไรให้เหมาะกับหน้างานในไทย

โรงงานในไทยส่วนใหญ่นำเข้าอุปกรณ์ PLC, HMI, Inverter จากยุโรป จีน หรือไต้หวัน ซึ่งมักระบุสเปคเป็น IP Rating เป็นหลัก (เช่น หน้าจอ HMI ระบุ IP65 ด้านหน้า) จึงแนะนำให้อ้างอิง IP Rating เป็นหลักในการเลือกซื้อ แต่หากโครงการมีข้อกำหนดจากลูกค้าต่างชาติที่ใช้มาตรฐานอเมริกัน (เช่น โรงงานในเครือสหรัฐฯ) ให้สอบถามใบรับรอง NEMA แยกต่างหาก เพราะผู้ผลิตบางรายทดสอบเฉพาะ IP ไม่ได้ทดสอบ NEMA คู่กัน

ดูสินค้าตู้คอนโทรลและอุปกรณ์ที่ VR Automation จำหน่ายได้ที่ หน้าสินค้า VR Automation

คำถามที่พบบ่อย (FAQ)

Q1: ตู้ IP66 เท่ากับ NEMA 4X เลยหรือไม่?
A: ไม่เท่ากันเสมอไป แม้ตัวเลขจะใกล้เคียงกัน แต่ NEMA 4X ต้องผ่านการทดสอบกันสนิมและสารเคมีเพิ่มเติมที่ IP66 ไม่ได้ทดสอบ ต้องดูใบรับรองเฉพาะของผลิตภัณฑ์นั้นๆ

Q2: PLC หรือ HMI ที่ระบุ IP65 เพียงพอสำหรับโรงงานทั่วไปหรือไม่?
A: เพียงพอสำหรับการติดตั้งในตู้คอนโทรลทั่วไปที่มีฝุ่นและความชื้นปกติ แต่หากติดตั้งกลางแจ้งหรือโดนฉีดน้ำแรงดันสูงบ่อย ควรพิจารณา IP66/IP67 หรือใส่ตู้ครอบเพิ่มเติม

Q3: ทำไมมาตรฐาน NEMA ถึงไม่นิยมใช้ในไทย?
A: เพราะอุปกรณ์ส่วนใหญ่ที่นำเข้ามาไทยมาจากยุโรปและเอเชียที่ใช้ IP Rating เป็นมาตรฐานหลัก NEMA จึงพบเฉพาะในโครงการที่มีผู้รับเหมาหรือเจ้าของโรงงานเป็นบริษัทอเมริกัน
