สีสายไฟตู้คอนโทรล IEC 60446/60445 vs NEMA ต่างกันยังไง เลือกใช้แบบไหนดี

วันที่ 3 สิงหาคม 2569 | ความรู้วิศวกรรม | VR Automation

สรุปย่อ: มาตรฐานสีสายไฟที่ใช้ในตู้คอนโทรลมี 2 ค่ายหลักคือ IEC (ยุโรป/เอเชีย รวมถึงไทยที่อิงมาตรฐาน มอก./วสท. ใกล้เคียง IEC) และ NEMA/ICEA (อเมริกาเหนือ) ความแตกต่างสำคัญคือ IEC กำหนดสีเฉพาะสำหรับกราวด์ (เขียว-เหลือง) และนิวทรัล (ฟ้า) อย่างเข้มงวด ขณะที่ NEMA ไม่มีมาตรฐานบังคับสากล แต่มีธรรมเนียมปฏิบัติที่ใช้กันแพร่หลายผ่าน ICEA S-73-532 และ NEMA WC57

ทำไมสีสายไฟถึงสำคัญในงานตู้คอนโทรล

วิศวกรที่เดินสายตู้คอนโทรลทุกคนทราบดีว่าสีสายไฟไม่ใช่แค่เรื่องความสวยงาม แต่คือระบบสื่อสารด้านความปลอดภัยที่ช่วยให้ช่างไฟที่ไม่เคยเห็นตู้นี้มาก่อนสามารถวิเคราะห์วงจรได้ทันทีโดยไม่ต้องไล่สาย การเดินสายผิดสีในงานที่ต้องผ่านมาตรฐาน CE Marking หรือส่งออกไปยุโรปอาจทำให้ตู้คอนโทรลไม่ผ่านการตรวจสอบ (Factory Acceptance Test) และต้องแก้ไขทั้งตู้

มาตรฐาน IEC 60446 / IEC 60445 (ปัจจุบันรวมเป็น IEC 60445)

IEC 60446 เดิมถูกรวมเข้ากับ IEC 60445 เป็นมาตรฐานบังคับสำหรับประเทศสมาชิก IEC รวมถึงกลุ่มยุโรป จีน อินเดีย ออสเตรเลีย และเป็นแนวทางที่วิศวกรไทยส่วนใหญ่ใช้อ้างอิงเพราะใกล้เคียงกับ วสท. และสินค้าที่นำเข้าจากยุโรป/จีนส่วนใหญ่ (เช่น PLC, Servo, Inverter) ก็มาพร้อม Manual ที่ใช้สีตามมาตรฐานนี้

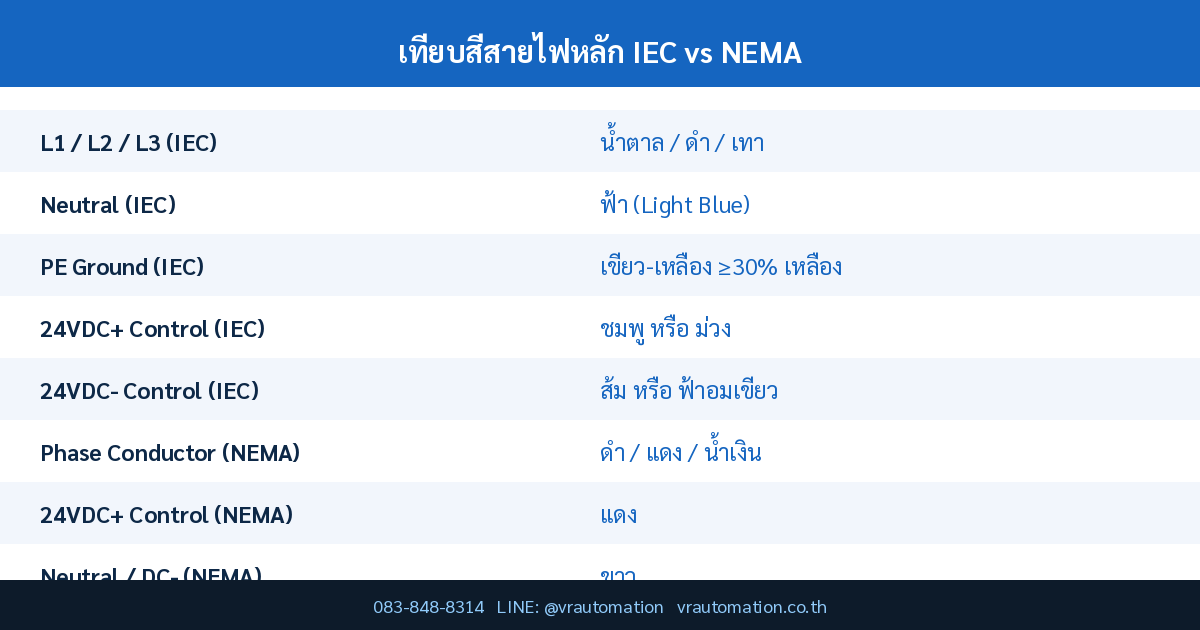

วงจร	สี (IEC 60445)	สี (NEMA/ICEA)
L1 / L2 / L3 (AC Power)	น้ำตาล / ดำ / เทา	ดำ / แดง / น้ำเงิน
Neutral	ฟ้า (Light Blue)	ขาว
PE / Ground	เขียว-เหลือง (เหลือง ≥30%)	เขียว หรือ เขียว-เหลือง
24VDC Control (+)	ชมพู / ม่วง	แดง
24VDC Control (-)	ส้ม / ฟ้าอมเขียว	ขาว หรือ ขาว-ดำ

มาตรฐาน NEMA / ICEA (อเมริกาเหนือ)

ฝั่งอเมริกาเหนือใช้ ICEA S-73-532 ร่วมกับ NEMA WC57 เป็นข้อกำหนดสำหรับสาย Control, Thermocouple Extension และ Instrumentation Cable โดยกำหนดให้สีดำ แดง และน้ำเงิน ใช้แทนเฟสในระบบไฟหลายเฟส สีแดงใช้แทนไฟ 24VDC บวกสำหรับวงจรควบคุมและคอยล์รีเลย์ และสีขาวใช้แทนนิวทรัล AC หรือ DC ลบ ของวงจรควบคุม จุดสำคัญคือ ไม่มีมาตรฐานบังคับสากลสำหรับตู้คอนโทรลแบบ NEMA เพราะ IEC 60204-1 เองก็อนุญาตให้ผู้ออกแบบกำหนดระบบสีของตนเองได้ตราบใดที่ระบุไว้ชัดเจนในเอกสารโครงการ

💡 Pro Tip: เวลาเดินตู้คอนโทรลที่ต้องส่งออกหรือใช้ในโรงงานที่มีทีมช่างจากยุโรป ให้ยึด IEC 60445 เป็นหลัก แต่ถ้าตู้ใช้อุปกรณ์อเมริกัน (เช่น Allen-Bradley) หรือช่างในโรงงานคุ้นเคยกับระบบ NEMA ให้ระบุมาตรฐานที่ใช้ไว้ในแบบ (Drawing) และป้ายกำกับตู้อย่างชัดเจน เพื่อป้องกันช่างเข้าใจผิดตอนซ่อมบำรุงในอนาคต

ข้อควรระวังเมื่อผสมสองมาตรฐานในตู้เดียวกัน

ปัญหาที่พบบ่อยในไทยคือ ตู้คอนโทรลที่ประกอบเองใช้สีตามความเคยชินของช่าง (มักเป็นแดง=บวก ตามความเข้าใจทั่วไป) ขณะที่สาย PE ต้องเป็นเขียว-เหลืองเสมอไม่ว่าจะใช้มาตรฐานใด เพราะเป็นข้อกำหนดด้านความปลอดภัยที่ทั้ง IEC และ NFPA 79 (มาตรฐานความปลอดภัยเครื่องจักรอเมริกา) เห็นตรงกัน ห้ามใช้สีเขียว-เหลืองกับวงจรอื่นนอกจากกราวด์เด็ดขาด

การใช้งานจริงกับอุปกรณ์ PLC / Servo / Inverter

เมื่อเดินสายเชื่อมต่อ PLC, Servo Drive, หรือ Inverter ที่ VR Automation จำหน่าย ควรอ้างอิง Wiring Diagram ในคู่มือสินค้าประกอบกับมาตรฐานสีที่เลือกใช้ในโครงการ เช่น สาย 24VDC ที่จ่ายให้ Input/Output การ์ดของ PLC ควรใช้สีแดง (ตาม NEMA) หรือชมพู/ม่วง (ตาม IEC) อย่างสม่ำเสมอทั้งตู้ เพื่อให้ช่างตรวจสอบวงจรไฟเลี้ยงได้รวดเร็วเมื่อเกิดปัญหา

ดูอุปกรณ์ตู้คอนโทรลและสายสัญญาณเพิ่มเติมได้ที่ หน้าสินค้า VR Automation

คำถามที่พบบ่อย (FAQ)

Q1: ประเทศไทยต้องใช้มาตรฐานสีสายไฟแบบไหน?
A: ไทยไม่มีกฎหมายบังคับสีสายไฟในตู้คอนโทรลอุตสาหกรรมโดยตรง แต่วิศวกรไทยส่วนใหญ่อ้างอิงแนวทาง IEC 60445 เพราะใกล้เคียงกับ วสท. และเข้ากันได้กับอุปกรณ์นำเข้าจากยุโรปและจีนส่วนใหญ่

Q2: สายกราวด์ต้องเป็นสีเขียว-เหลืองเสมอหรือไม่?
A: ใช่ ทั้ง IEC และ NEMA/NFPA 79 กำหนดตรงกันว่าสีเขียว-เหลือง (หรือเขียวล้วนในบางกรณีของ NEMA) สงวนไว้สำหรับสาย PE/Ground เท่านั้น ห้ามนำไปใช้กับวงจรไฟฟ้าอื่น

Q3: ถ้าตู้คอนโทรลมีทั้งอุปกรณ์ยุโรปและอเมริกาต้องทำอย่างไร?
A: เลือกมาตรฐานหลักมาตรฐานเดียวสำหรับทั้งตู้ แล้วติดป้ายระบุมาตรฐานที่ใช้ไว้ในตู้และแบบ Wiring Diagram เพื่อไม่ให้ช่างสับสนเวลาซ่อมบำรุงในอนาคต
