ถอดรหัสรุ่นเกตเวย์ MT200 Hi-Flying + ตารางเลือกโมดูล MTIO1 / MTRS1 / MTPS1 ครบทุกรุ่น | VR Automation
ส.ค.
ระบบ I/O อัจฉริยะตระกูล “榫卯” (Mortise and Tenon) ของ Hi-Flying ใช้ชื่อรุ่นที่เข้ารหัสไว้อย่างเป็นระบบ ทั้งฝั่งเกตเวย์บัส (MT200-…) และฝั่งโมดูลขยาย (MTIO1-…, MTRS1-…, MTPS1-…) บทความนี้ถอดกฎการตั้งชื่อทั้งหมด พร้อมตารางเลือกโมดูลครบทุกรุ่นทั้งที่วางจำหน่ายแล้วและที่อยู่ในแผนพัฒนา จากคู่มือผู้ใช้ MT200-W ฉบับ 20241220
กฎการตั้งชื่อเกตเวย์บัส MT200
รูปแบบคือ MT200 - W - A - H อ่านทีละตำแหน่งได้ดังนี้
| ตำแหน่ง | ความหมาย | ค่าที่เป็นไปได้ |
|---|---|---|
| ① MT200 | รุ่นผลิตภัณฑ์ | MT ย่อจาก Mortise and Tenon (โครงสร้างเข้าเดือย) |
| ② รหัสฟังก์ชัน | ชนิดการเชื่อมต่อไร้สาย | เว้นว่าง = ไม่มีไร้สาย · W = WiFi · T = 4G LTE |
| ③ ชนิดโปรโตคอลพอร์ตเครือข่าย | ฟังก์ชันของอินเทอร์เฟซเกตเวย์ | เว้นว่าง = รุ่นทั่วไป · A = โปรโตคอล IoT · E = EtherCAT · P = PROFINET* · C = CC-Link IE Field Basic* · L = CC-Link IE TSN* |
| ④ คุณสมบัติผลิตภัณฑ์ | ระบบไฟเลี้ยง | เว้นว่าง = รุ่นไฟ DC · H = รุ่นไฟ AC* |
* หมายถึงรุ่นที่คู่มือระบุว่าอยู่ในแผนพัฒนา ยังไม่วางจำหน่าย
ดังนั้น MT200-WA = เกตเวย์บัส WiFi 2.4G ที่ใช้โปรโตคอล IoT (รองรับ WeChat Mini Program และแอป) ส่วน MT200-T-CG คือรุ่น 4G Cat.4 เวอร์ชันจีน แบบมาตรฐาน (Modbus, MQTT, เขียนโปรแกรมได้)

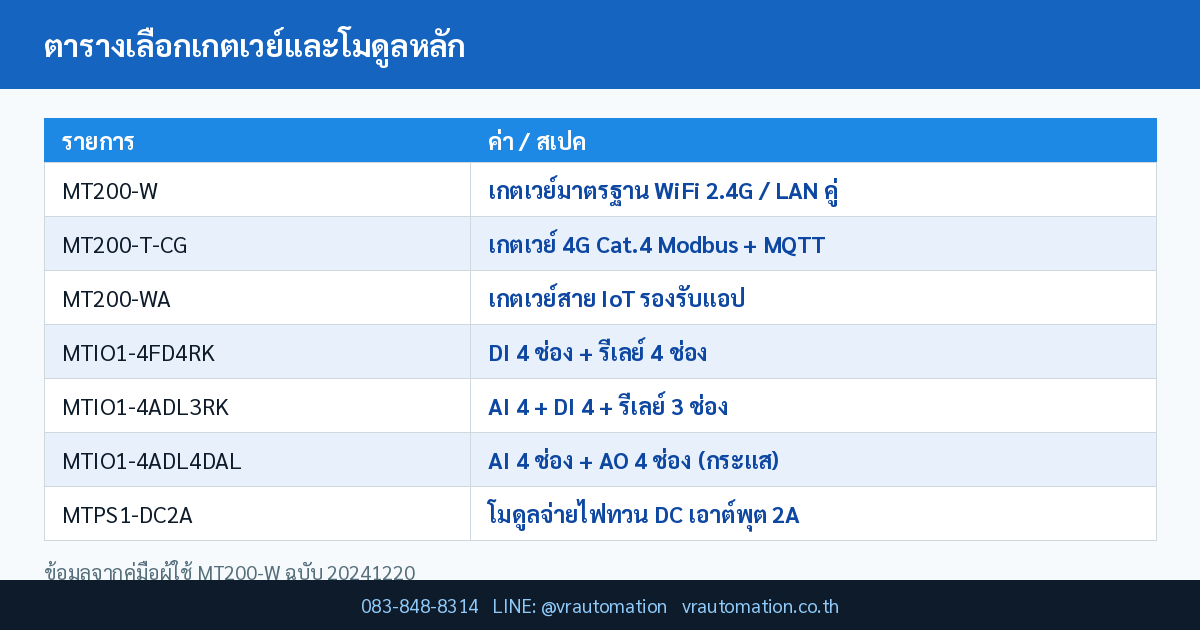

ตารางเลือกเกตเวย์บัส
| รุ่น | คุณสมบัติ |
|---|---|
| MT200-T-CG | เกตเวย์มาตรฐาน 4G Cat.4 (Modbus, MQTT, เขียนโปรแกรมได้) พอร์ตเครือข่ายคู่ |
| MT200-T-CC | เกตเวย์มาตรฐาน 4G Cat.1 (Modbus, MQTT, เขียนโปรแกรมได้) พอร์ตเครือข่ายคู่ |
| MT200-W | เกตเวย์มาตรฐาน WiFi 2.4G (Modbus, MQTT, เขียนโปรแกรมได้) พอร์ตเครือข่ายคู่ |
| MT200-TA-CG / -CC | เกตเวย์สาย IoT 4G Cat.4 / Cat.1 (รองรับแอปและ Mini Program) |
| MT200-WA | เกตเวย์สาย IoT WiFi 2.4G (รองรับแอปและ Mini Program) |
| MT200-WE* / -WP* / -WC* | อะแดปเตอร์ EtherCAT / ProfiNET / CC-Link IE Field Basic รุ่น WiFi 2.4G (ในแผนพัฒนา) |
ตารางเลือกโมดูลขยาย I/O
คู่มือแบ่งเป็นกลุ่มที่วางจำหน่ายแล้วกับกลุ่มที่อยู่ในแผน ดังนี้
| รุ่น | สเปคช่องสัญญาณ | สถานะ |
|---|---|---|
| MTIO1-4FD4RK | ดิจิทัลอินพุต 4 ช่อง / รีเลย์เอาต์พุต 4 ช่อง (หน้าสัมผัสปกติเปิด) | จำหน่ายแล้ว |
| MTIO1-4ADL3RK | อนาล็อกอินพุตแบบกระแส 4 ช่อง / ดิจิทัลอินพุต 4 ช่อง / รีเลย์เอาต์พุต 3 ช่อง | จำหน่ายแล้ว |
| MTIO1-4ADL4DAL | อนาล็อกอินพุตแบบกระแส 4 ช่อง / อนาล็อกเอาต์พุตแบบกระแส 4 ช่อง | จำหน่ายแล้ว |
| MTIO1-8FD* / MTIO1-32FD* | ดิจิทัลอินพุต 8 ช่อง / 32 ช่อง | ในแผน |
| MTIO1-8TN* / MTIO1-8TP* | ดิจิทัลเอาต์พุต 8 ช่อง แบบซิงก์ NPN / แบบซอร์ส PNP | ในแผน |
| MTIO1-8RK* / MTIO1-8RB* | รีเลย์เอาต์พุต 8 ช่อง ปกติเปิด / ปกติปิด | ในแผน |
| MTIO1-4AD* | อนาล็อกอินพุต 4 ช่อง (ผสมทั้งแรงดันและกระแส) | ในแผน |
| MTIO1-8DAV* / MTIO1-8DAA* | อนาล็อกเอาต์พุต 8 ช่อง แบบแรงดัน / แบบกระแส | ในแผน |
| MTIO1-4PT* / MTIO1-4TC* | อินพุตความต้านทานความร้อน (RTD) 4 ช่อง / เทอร์โมคัปเปิล 4 ช่อง | ในแผน |
| MTRS1-6S485P* | พอร์ตอนุกรม RS485 6 ช่อง ขั้วต่อแบบ Push-in | ในแผน |
| MTRS1-2S232F* | พอร์ตอนุกรม RS232 2 ช่อง ขั้วต่อ DB9 ตัวเมีย | ในแผน |
| MTPS1-DC2A | โมดูลจ่ายไฟทวนสัญญาณ อินพุต DC เอาต์พุต 2A | จำหน่ายแล้ว |
อ่านรหัสโมดูลอย่างไร
- MTIO1- = โมดูล I/O · MTRS1- = โมดูลพอร์ตอนุกรม · MTPS1- = โมดูลจ่ายไฟ
- ตัวเลขนำหน้าอักษรคือจำนวนช่อง เช่น 4FD = ดิจิทัลอินพุต 4 ช่อง, 4RK = รีเลย์ 4 ช่อง
- FD = digital input · RK = relay ปกติเปิด · RB = relay ปกติปิด · TN = ทรานซิสเตอร์ NPN · TP = ทรานซิสเตอร์ PNP
- ADL = analog input แบบกระแส · DAL = analog output แบบกระแส · DAV = analog output แบบแรงดัน
- PT = RTD (PT100 ตระกูลความต้านทาน) · TC = เทอร์โมคัปเปิล
โครงสร้างระบบที่รองรับ
คู่มือระบุว่าระบบสมบูรณ์หนึ่งชุดประกอบด้วยเกตเวย์บัส 1 ตัว บวกอุปกรณ์ขยายบัส H-BUS ได้ 1–32 ชุด ซึ่งรวมทั้งโมดูล I/O ขยายและโมดูลพอร์ตอนุกรมขยาย ครอบคลุมสัญญาณดิจิทัล รีเลย์ อนาล็อก อุณหภูมิ พัลส์ และพอร์ตอนุกรม ตัวเกตเวย์ MT200-W ใช้ซีพียูสถาปัตยกรรม MIPS ความถี่ 580MHz บนเคอร์เนล Linux เครือข่ายออกแบบเป็น WiFi 2.4G ร่วมกับ WAN/LAN + LAN ทำให้พอร์ต LAN ต่ออุปกรณ์ภายนอกอย่างกล้องได้ด้วย
ระบบยังจัดการแลกเปลี่ยนข้อมูลกระบวนการอัตโนมัติ โดยสร้าง process image ในเครื่องให้ครบทั้งโมดูลดิจิทัล อนาล็อก และโมดูลฟังก์ชันพิเศษ — โมดูลอนาล็อกและฟังก์ชันพิเศษส่งข้อมูลเป็นเวิร์ดหรือไบต์ ส่วนโมดูลดิจิทัลส่งเป็นบิต
FAQ
ถาม: รุ่นที่มีเครื่องหมาย * สั่งได้ไหม?
ตอบ: คู่มือระบุว่าเป็นผลิตภัณฑ์ที่จะพัฒนาในภายหลัง ควรสอบถามสถานะปัจจุบันก่อนออกแบบระบบที่พึ่งพารุ่นเหล่านั้น
ถาม: ต่างกันอย่างไรระหว่าง 4G Cat.4 กับ Cat.1?
ตอบ: ในตารางเลือกรุ่น MT200-T-CG เป็น Cat.4 ส่วน MT200-T-CC เป็น Cat.1 โดยทั่วไป Cat.4 ให้แบนด์วิดท์สูงกว่า เหมาะกับข้อมูลปริมาณมาก ส่วน Cat.1 ประหยัดพลังงานและต้นทุนกว่า เหมาะกับการส่งค่าเป็นระยะ
ถาม: ทำไมต้องมีโมดูลจ่ายไฟ MTPS1-DC2A?
ตอบ: เมื่อต่อโมดูลขยายจำนวนมาก กำลังไฟบนบัสอาจไม่พอ คู่มือแนะนำให้วางโมดูลจ่ายไฟทวนสัญญาณคั่นกลางแถว เพื่อรักษาเสถียรภาพของระบบ
ดูอุปกรณ์เกตเวย์และโมดูล Remote I/O ทั้งหมดได้ที่ หมวดอุปกรณ์เครือข่าย vrautomation.co.th
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: MT200/MT Series Mortise and Tenon MT200-W User Manual 20241220.pdf — VR Automation อ่านหัวข้อ 2.1 Naming Rules และ Table 1 Module Selection Table โดยตรงจากไฟล์
- Hi-Flying — Programmable Gateway (M-T Series) — อ้างอิงตระกูลผลิตภัณฑ์และตำแหน่งการใช้งานของเกตเวย์โปรแกรมได้
- Industrial Monitor Direct — How to Select Analog I/O Modules — อ้างอิงหลักการเลือกชนิดสัญญาณ แรงดัน/กระแส RTD และเทอร์โมคัปเปิล
