คู่มือใช้งาน LK3U LINGKONG PLC: ตั้งค่า ports, Modbus RTU และ CAN expansion | VR Automation
พ.ค.
คู่มือใช้งาน LK3U LINGKONG PLC: ตั้งค่า Ports, Modbus RTU และ CAN Expansion
สรุปย่อ: LK3U คือ PLC จาก LINGKONG ที่ออกแบบให้เข้ากันได้กับ Mitsubishi FX3U ใช้โปรแกรม GX Developer / GX Works2 ได้ตรงๆ มาพร้อม RS232 + RS485 สองพอร์ต (Modbus RTU/RS/RS2) และ CAN port สำหรับต่อ I/O Expansion Module ของ LINGKONG บทความนี้สรุป workflow การตั้งค่าตั้งแต่จ่ายไฟ DC24V ไปจนถึงการกำหนดโปรโตคอลแต่ละพอร์ตและการเชื่อม HMI
จุดเด่นของ LK3U LINGKONG
- FX3U compatible — โปรแกรมด้วย GX Works2
- RS232 + 2x RS485 (Modbus RTU)
- CAN port สำหรับ I/O Expansion Module
- Program memory สูงสุด 32,000 steps
- ติดตั้ง DIN35 rail / screw mount

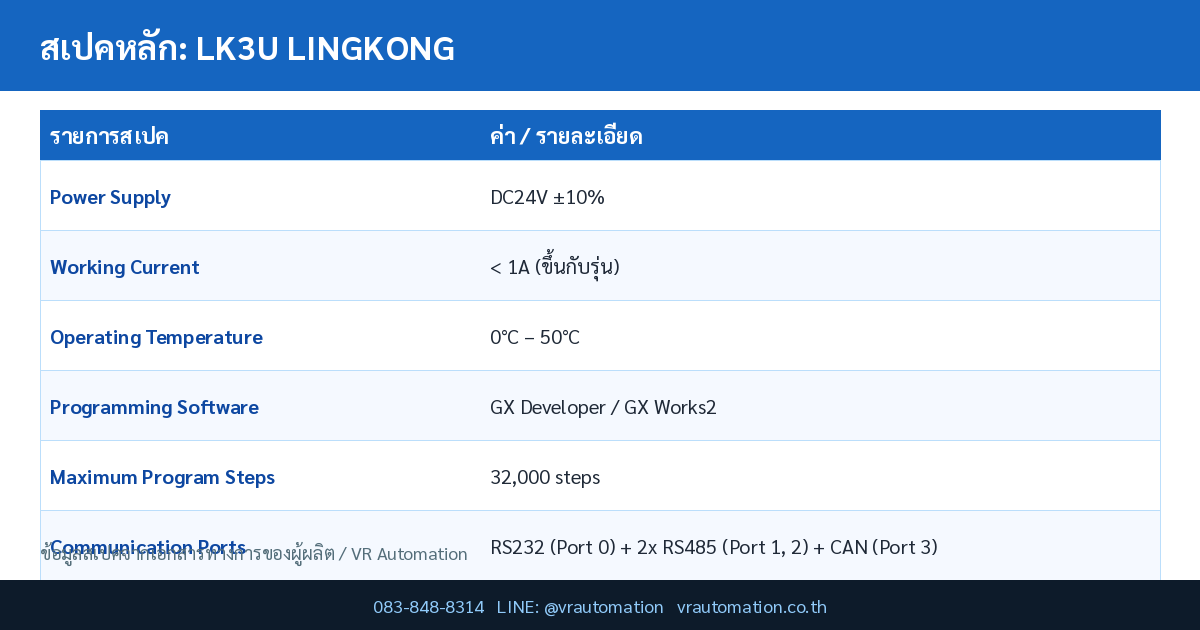

สเปคเทคนิคหลัก
| รายการสเปค | ค่า / รายละเอียด |
|---|---|
| Power Supply | DC24V ±10% |
| Working Current | < 1A (ขึ้นกับรุ่น) |
| Operating Temperature | 0°C – 50°C |
| Programming Software | GX Developer / GX Works2 |
| Maximum Program Steps | 32,000 steps |
| Communication Ports | RS232 (Port 0) + 2x RS485 (Port 1, 2) + CAN (Port 3) |
ขั้นตอนการตั้งค่าเริ่มต้น
- เตรียม Hardware: ตรวจสอบ wiring power, สาย communication และ termination resistor (กรณี RS485) ให้ครบก่อนจ่ายไฟ
- ติดตั้ง Software: ดาวน์โหลด programming/configuration software จากเว็บผู้ผลิต และ install ลง engineering station
- กำหนด Communication Parameter: ตั้ง baud rate, data bit, parity, stop bit ให้ตรงกันทั้ง master และ slave (ค่ามาตรฐาน 19200,8,N,1 หรือ 9600,8,N,1)
- Download / Upload Program: เชื่อมต่อผ่าน USB/Serial/Ethernet แล้ว download โปรแกรมตัวอย่างเพื่อทดสอบ
- Verify ด้วย Online Mode: เปิด online monitoring เพื่อตรวจ I/O และ register ทำงานตรงตามที่ออกแบบ
การเชื่อมต่อกับอุปกรณ์อื่น
เมื่อ commissioning ระบบจริง ควรวางลำดับการต่ออุปกรณ์ตามนี้: เริ่มจากแหล่งจ่ายไฟ → power supply → controller → I/O modules → field devices (sensor / actuator) ทดสอบทีละชั้นก่อนเปิดระบบรวม จะลดเวลาหา fault ได้มาก
การประยุกต์ใช้งานในอุตสาหกรรม
LK3U LINGKONG เหมาะกับงานควบคุมเครื่องจักรในโรงงาน เช่น สายผลิตอัตโนมัติ, ระบบบรรจุภัณฑ์, ระบบ HVAC, การจัดการพลังงาน และงาน data acquisition ที่ต้องการความเสถียรในระดับ industrial-grade — ดูสินค้าหมวด PLC เพิ่มเติมที่ vrautomation.co.th
คำถามที่พบบ่อย (FAQ)
1. LK3U LINGKONG เหมาะกับงานแบบไหน?
เหมาะกับงานควบคุมในระดับ industrial-grade ที่ต้องการความเสถียรในการทำงานต่อเนื่อง (24/7) และต้องการ communication protocol มาตรฐานเช่น Modbus RTU/TCP เพื่อเชื่อมกับระบบ SCADA หรือ MES
2. มีบริการติดตั้งและสอนใช้งานหรือไม่?
VR Automation มีทีมวิศวกรพร้อมให้คำปรึกษา ตั้งแต่การออกแบบระบบ การ commissioning ไปจนถึงการสอนใช้งาน รวมถึงบริการ remote support เมื่อระบบมีปัญหาหลังการขาย
3. รับประกันสินค้านานเท่าไหร่?
สินค้าใน VR Automation รับประกันตามเงื่อนไขผู้ผลิต (โดยทั่วไป 1 ปี) และมีบริการตรวจซ่อม / เปลี่ยนเครื่องสำรองในกรณีฉุกเฉินสำหรับลูกค้าโครงการ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: LK3U-PLC.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- LINGKONG Official – LK3U/ZK3U with Ethernet — เอกสารทางการของ LINGKONG เกี่ยวกับ FX3U-compatible PLC พร้อม Ethernet
- LINGKONG – RS485 Modbus RTU Guide — คู่มือการตั้งค่า MODBUS-RTU ผ่าน RS485 ของ LK3U/ZK3U
สนใจสั่งซื้อ LK3U LINGKONG?
VR Automation จำหน่ายและให้บริการติดตั้ง พร้อมทีมช่างผู้เชี่ยวชาญ
โทรสอบถามราคา: 083-848-8314
อีเมล: [email protected]
Line: @vrautomation
สต๊อกกรุณาสอบถาม | รับประกันสินค้า | บริการหลังการขาย | ออกใบกำกับภาษีได้
