คู่มือใช้งาน GT3U LINGKONG All-in-One PLC+HMI: ตั้งค่าโปรแกรม GX Works2 และเชื่อม HMI
สรุปย่อ: Lingkong GT3U คือ PLC ที่รวมความสามารถของ All-in-One PLC+HMI ไว้ในตัวเดียว มาพร้อม DC24V power, RS232 + 2x RS485, รองรับ FX3U command set และเขียนโปรแกรมด้วย GX Works2 / GX Developer บทความนี้สรุปการตั้งค่าตั้งแต่ wiring ไปจนถึงการกำหนด communication parameter (19200,7,E,1) สำหรับเชื่อม HMI
จุดเด่นของ GT3U LINGKONG
- ขนาด I/O 8/6 (GT3U-14) ถึง 32/32 (GT3U-64)
- High-speed input + 8-axis pulse output (รุ่น 64)
- Analog input สูงสุด 10 channels
- MR (Relay) / MT (Transistor) / MRT (Mixed) outputs
- Program 32,000 steps + 0.28μs Boolean instruction

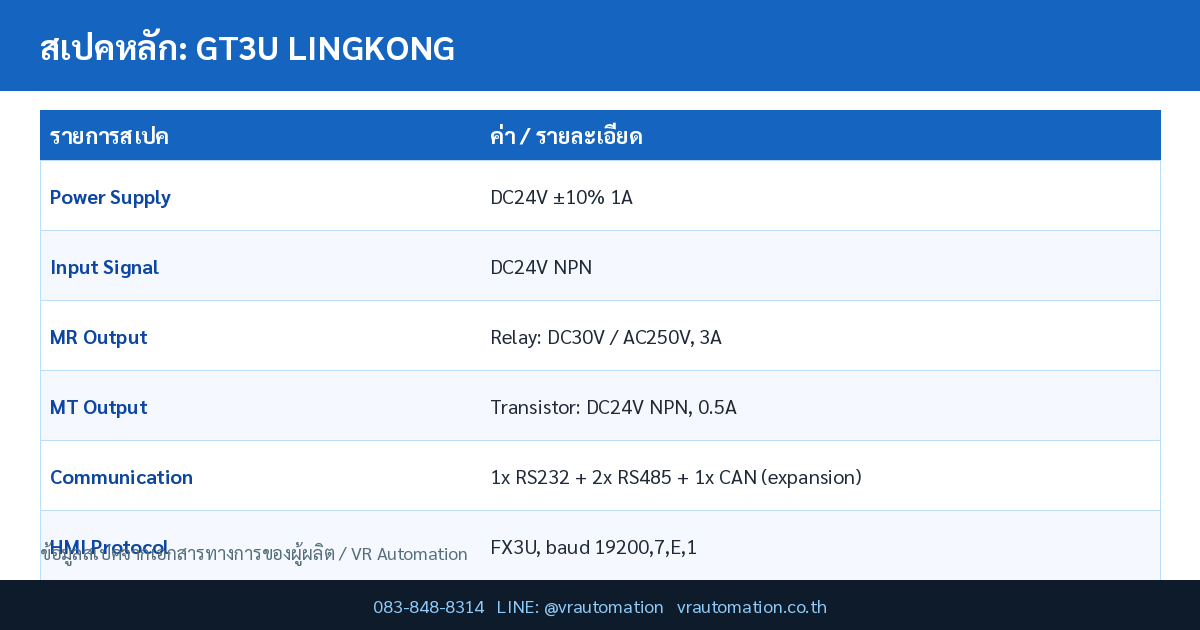

สเปคเทคนิคหลัก
| รายการสเปค | ค่า / รายละเอียด |
|---|---|
| Power Supply | DC24V ±10% 1A |
| Input Signal | DC24V NPN |
| MR Output | Relay: DC30V / AC250V, 3A |
| MT Output | Transistor: DC24V NPN, 0.5A |
| Communication | 1x RS232 + 2x RS485 + 1x CAN (expansion) |
| HMI Protocol | FX3U, baud 19200,7,E,1 |
ขั้นตอนการตั้งค่าเริ่มต้น
- เตรียม Hardware: ตรวจสอบ wiring power, สาย communication และ termination resistor (กรณี RS485) ให้ครบก่อนจ่ายไฟ
- ติดตั้ง Software: ดาวน์โหลด programming/configuration software จากเว็บผู้ผลิต และ install ลง engineering station
- กำหนด Communication Parameter: ตั้ง baud rate, data bit, parity, stop bit ให้ตรงกันทั้ง master และ slave (ค่ามาตรฐาน 19200,8,N,1 หรือ 9600,8,N,1)
- Download / Upload Program: เชื่อมต่อผ่าน USB/Serial/Ethernet แล้ว download โปรแกรมตัวอย่างเพื่อทดสอบ
- Verify ด้วย Online Mode: เปิด online monitoring เพื่อตรวจ I/O และ register ทำงานตรงตามที่ออกแบบ
การเชื่อมต่อกับอุปกรณ์อื่น
เมื่อ commissioning ระบบจริง ควรวางลำดับการต่ออุปกรณ์ตามนี้: เริ่มจากแหล่งจ่ายไฟ → power supply → controller → I/O modules → field devices (sensor / actuator) ทดสอบทีละชั้นก่อนเปิดระบบรวม จะลดเวลาหา fault ได้มาก
การประยุกต์ใช้งานในอุตสาหกรรม
GT3U LINGKONG เหมาะกับงานควบคุมเครื่องจักรในโรงงาน เช่น สายผลิตอัตโนมัติ, ระบบบรรจุภัณฑ์, ระบบ HVAC, การจัดการพลังงาน และงาน data acquisition ที่ต้องการความเสถียรในระดับ industrial-grade — ดูสินค้าหมวด PLC เพิ่มเติมที่ vrautomation.co.th
คำถามที่พบบ่อย (FAQ)
1. GT3U LINGKONG เหมาะกับงานแบบไหน?
เหมาะกับงานควบคุมในระดับ industrial-grade ที่ต้องการความเสถียรในการทำงานต่อเนื่อง (24/7) และต้องการ communication protocol มาตรฐานเช่น Modbus RTU/TCP เพื่อเชื่อมกับระบบ SCADA หรือ MES
2. มีบริการติดตั้งและสอนใช้งานหรือไม่?
VR Automation มีทีมวิศวกรพร้อมให้คำปรึกษา ตั้งแต่การออกแบบระบบ การ commissioning ไปจนถึงการสอนใช้งาน รวมถึงบริการ remote support เมื่อระบบมีปัญหาหลังการขาย
3. รับประกันสินค้านานเท่าไหร่?
สินค้าใน VR Automation รับประกันตามเงื่อนไขผู้ผลิต (โดยทั่วไป 1 ปี) และมีบริการตรวจซ่อม / เปลี่ยนเครื่องสำรองในกรณีฉุกเฉินสำหรับลูกค้าโครงการ
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: GT3U-Manual_1.0_.en_.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- LINGKONG – GT3U PLC Series Overview — ข้อมูล GT3U All-in-One PLC จาก LINGKONG
- GT3U Serial Communication Guide — คู่มือ Serial Communication RS232/RS485 สำหรับ GT3U
- GX Works2 Programming Tutorial — บทเรียนการเขียนโปรแกรม Ladder ด้วย GX Works2
