สรุปสเปค FBs-32MAT2-AC FATEK PLC ครบจบ ฉบับวิศวกร
สรุปย่อ: FBs-32MAT2-AC เป็น PLC ขนาดเล็ก (Micro PLC) จากซีรีส์ FBs ของ FATEK ระดับ Advanced Performance มาพร้อม Digital I/O รวม 32 จุด (20 input / 12 output) เอาต์พุตชนิด Transistor SINK (NPN) ใช้พาวเวอร์ 100–240VAC (50/60Hz) เหมาะสำหรับงานควบคุมเครื่องจักรขนาดเล็ก-กลางในโรงงานอุตสาหกรรมที่ต้องการความเร็วสูงและความหน่วง (latency) ต่ำ
FBs-32MAT2-AC FATEK คืออะไร?
FBs Series คือ Micro PLC รุ่นที่สี่จาก FATEK Automation ที่ออกแบบมาเพื่อให้ใช้พื้นที่ติดตั้งน้อย (compact size) แต่ยังคงประสิทธิภาพระดับเดียวกับ PLC ขนาดกลาง ตัวรหัส FBs-32MAT2-AC ถูกตั้งชื่อให้สื่อความหมายแต่ละส่วน:
- FBs-32 — Main unit ขนาด 32 I/O point
- MA — ระดับ Advanced — ประสิทธิภาพสูง รองรับ Communication 3 พอร์ต
- T2 — Output type Transistor SINK (NPN) (Generation 2)
- -AC — Power supply 100–240VAC (50/60Hz)

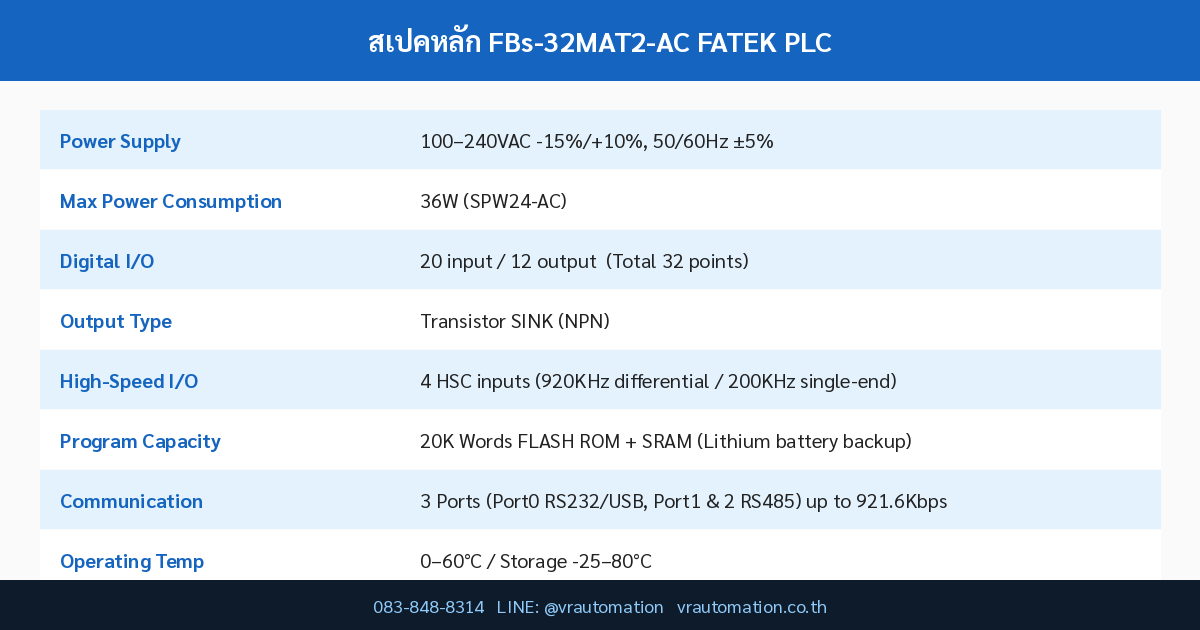

สเปคเทคนิคหลัก FBs-32MAT2-AC
| รายการ | ค่า |
|---|---|
| Model | FBs-32MAT2-AC |
| Power Supply | 100–240VAC (50/60Hz), -15%/+10% |
| Max Power Consumption | 36W (Built-in PSU: SPW24-AC) |
| Digital Input | 20 จุด, 24VDC SINK/SOURCE |
| Digital Output | 12 จุด, Transistor SINK (NPN) |
| Output Load | 5–30VDC, 0.5A/point |
| Output Response Time | 0.2 mS |
| High-Speed Counter | 4 HHSC channels (920KHz differential, 200KHz single-end) |
| Program Capacity | 20K Words FLASH ROM + SRAM (Lithium battery backup) |
| Execution Speed | 0.33 µS / sequential instruction |
| Instruction Set | Sequential 36 ชุด + Function 326 ชุด (126 kinds) + SFC 4 ชุด |
| Communication Ports | 3 Ports (Port0 RS232/USB, Port1+2 RS485) — สูงสุด 921.6Kbps |
| Expansion | รองรับ Expansion Module ได้สูงสุด 256 I/O รวม |
| Operating Temperature | 0–60°C (Storage -25–80°C) |
| Withstand Voltage | 1500VAC, 1 minute (L, N to any terminal) |
จุดเด่นของ FBs-32MAT2-AC FATEK
- ความเร็วประมวลผลระดับ Sub-microsecond — Execution speed 0.33 µS/instruction ต่อคำสั่ง Sequential เร็วกว่า PLC ขนาดเดียวกันในตลาดทั่วไป เหมาะกับงาน Motion Control และ High-Speed Sorting
- Differential Output 5VDC ถึง 920KHz — รองรับการส่งสัญญาณ Pulse ที่ความถี่สูงสุดในคลาส Micro PLC ใช้สำหรับขับ Stepping/Servo Motor ที่ต้องการความแม่นยำ
- 3 Communication Ports มาตรฐาน — Port 0 RS232/USB สำหรับโปรแกรม + Port 1 และ Port 2 RS485 รองรับ Modbus RTU พร้อมกัน เพิ่ม HMI หรือ Inverter ได้ทันทีโดยไม่ต้องซื้อโมดูลเสริม
- Output Type Transistor SINK (NPN) — รับโหลด 5–30VDC, 0.5A/point เหมาะกับ การขับ DC Solenoid Valve, Stepping Motor Pulse, LED Beacon และอุปกรณ์ DC ทั่วไป
- Program Memory แบบ FLASH + SRAM — โปรแกรมไม่หายแม้ไฟดับ พร้อม Lithium battery สำรอง Real-time data ได้ยาวนาน 5+ ปี
เปรียบเทียบรุ่นในซีรีส์ FBs-MAT2-AC
FBs ซีรีส์ MA (output Transistor SINK (NPN)) มี Main Unit หลายขนาดให้เลือกตามจำนวน I/O:
| Model | DI | DO | Total | Power |
|---|---|---|---|---|
| FBs-10MAT2-AC | 6 | 4 | 10 | 21W |
| FBs-14MAT2-AC | 8 | 6 | 14 | 21W |
| FBs-20MAT2-AC | 12 | 8 | 20 | 36W |
| FBs-24MAT2-AC | 14 | 10 | 24 | 36W |
| FBs-32MAT2-AC | 20 | 12 | 32 | 36W |
| FBs-40MAT2-AC | 24 | 16 | 40 | 36W |
| FBs-60MAT2-AC | 36 | 24 | 60 | 36W |
การใช้งานในอุตสาหกรรม
- เครื่องจักรอัตโนมัติขนาดเล็ก-กลาง — เครื่องบรรจุภัณฑ์ (Packing Machine), เครื่องตัด, เครื่องเชื่อม Auto, เครื่องคัดแยกชิ้นงาน ที่ใช้จำนวน I/O ระหว่าง 27-37 จุด
- ระบบควบคุม HVAC / Building Automation — ควบคุม Pump, Fan, Compressor พร้อมรับสัญญาณจาก Temperature/Pressure Sensor ผ่าน RS485 Modbus RTU
- Test & Measurement Bench — ใช้คู่กับ HMI Samkoon SK-070, Touch Screen Weintek เพื่อสร้าง Test Station สำหรับสายการผลิต PCB / Electronics
ต้องการ HMI มาคู่กับ FBs-32MAT2-AC? ดูทั้งหมดได้ที่ หมวดหมู่ HMI หรือดู PLC ทุกรุ่น ที่ VR Automation
FAQ
Q: FBs-32MAT2-AC ใช้ไฟ 220VAC หรือ 24VDC?
A: รุ่นที่ลงท้ายด้วย -AC ใช้พาวเวอร์ 100–240VAC (50/60Hz) หากต้องการ 24VDC ให้เลือกรุ่นลงท้าย -D24
Q: เอาต์พุต Transistor SINK (NPN) ของ FBs-32MAT2-AC ขับโหลดอะไรได้บ้าง?
A: รองรับ 5–30VDC, 0.5A/point เหมาะกับ Solenoid Valve, Stepping Motor Pulse, Indicator LED ที่ใช้ DC
Q: FBs-32MAT2-AC เพิ่มโมดูล Expansion ได้กี่จุด?
A: FBs Series รองรับ Expansion Module ได้สูงสุด 256 I/O รวม โดยขยายผ่าน Expansion Bus มาตรฐานของ FATEK
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: FBs_PLC_Catalog_en.pdf — เอกสารเทคนิคจาก FATEK (ที่ใช้ในการเขียนสเปคทุกค่าในบทความนี้)
- FATEK Automation Corp. — FBs Series PLC Product Page — เว็บไซต์ผู้ผลิตอย่างเป็นทางการ ใช้ตรวจสอบรายละเอียดสินค้าและการสั่งซื้อ
- FATEK FBs New Models Specification (PDF) — เอกสารสรุปสเปค Main Unit ทุกรุ่นในซีรีส์ FBs จาก FATEK
- FATEK FBs Main Unit Catalog Page — รายการ Main Unit FBs ทุกขนาด พร้อม datasheet
